本實用新型涉及一種醫療器械，具體涉及用于區間患者轉移的療養設備。

背景技術：

中國目前已經成為人口老齡化的國家，而且，中國不僅是老齡化人口絕對數最多的國家，還是世界上老齡化速度最快的國家之一。隨著獨生子女政策的實施，未來20至40年中國的老齡化將越來越嚴重。由于老年人行動不便以及容易生病，所以可以預見在未來的幾十年內中國不僅需要增強老年人的護理服務，還需要提高護理醫療設施。在眾多醫療設施中，最基礎的醫療器械就是病床，病床也稱為醫療床、護理床等，隨著科技的發展，病床的功能逐漸從最早的僅僅具有“床”的作用發展到了現在的多功能病床。現階段的多功能病床主要包括有起背功能、輪椅功能、洗腳功能、防下滑功能、便孔功能等等。

傳統的病床不具備烘干功能，病人在住院期間經常會遇到換洗衣物或者衣物不小心弄濕的情況，衣物弄濕以后在醫院里不方便晾干或者晾干的速度非常慢，很不方便。

技術實現要素：

本實用新型所要解決的技術問題是針對傳統病床不具備烘干功能的缺陷，提供用于區間患者轉移的療養設備，解決病人在不換洗衣物或不小心弄濕衣物之后在醫院里不方便晾干或者晾干的速度非常慢問題。

本實用新型通過下述技術方案實現：用于區間患者轉移的療養設備，包括床頭擋板和床尾，所述床頭擋板和床尾之間設置有床板，床頭擋板和床尾上均設置有平行于水平面的支撐桿，所述支撐桿上固定有轉軸，還包括防撞輪，所述防撞輪內側面接觸有彈性輪，所述彈性輪的內側面上固定有若干彈簧，所述彈簧連接在轉軸上，轉軸、彈性輪、以及防撞輪的中軸線相互重合，床板下方設置有靠近床尾的烘干室，床板上設置有通氣管，所述通氣管連通床板上方空間和烘干室內部，烘干室內設置有烘衣網，所述烘衣網將烘干室分為上半部和下半部，其中，上半部的側面設置有室門，下半部的側面設置有進風口，沿著床板和床尾側面均設置有導軌，所述導軌呈L形，導軌上設置有滑塊，所述滑塊上固定有支撐桿，所述支撐桿的端面上連接有移動桌板，滑塊、支撐桿和移動桌板的位置被配置為，當滑塊位于床尾側面上的導軌時，移動桌板與床尾平行，當滑塊位于床板側面上的導軌時，移動桌板與床板平行。

現有技術中，病床雖然具有起背、輪椅、洗腳、防下滑、便孔等功能，但是不具備烘干功能，如果在醫院中需要換洗衣物，或是衣物不小心弄濕，無法快速的將衣物烘干或者根本找不到地方晾干衣物，特別是遇到急診之后立即需要住院的情況，很多時候需要家屬回家拿衣服，非常不方便。本實用新型在床板下方設置有烘干室，通過烘干室可以將衣服快速烘干。使用本實用新型時，首先打開室門，將濕潤的衣物放至烘衣網上，關閉室門，之后打開鼓風裝置，醫院里最常用的鼓風裝置是吹風機，冬季時吹風機開啟熱風，熱風從進風口吹入，通過烘衣網時將烘衣網上的衣服進行烘干，之后熱風從通氣管中進入到床板上方的空間，可在床板上方設置透氣效果較好的床墊，這樣不僅可以快速烘干衣物，還可以對病人的腿和腳部附近的床墊進行加熱，合理地利用了熱能，特別是在冬天的時候，寒從腳下起，從通氣口冒出的熱風使一些腿腳容易冷的病人感到溫暖；夏季時，吹風機不僅可以開啟熱風，還可以開啟涼風，雖然涼風烘干衣物的時間較慢，但是從進風口進入的涼風使得衣物表面的空氣快速流通，也能加速衣物烘干。本裝置還在床板和床尾的側面設置有導軌，通過滑動滑塊帶動支撐桿移動，從而帶動移動桌板移動，在平時將滑塊滑至床尾的導軌上，移動桌板的底部可以起到床尾的作用，在需要進食時，可將滑塊沿導軌滑至床板側面的導軌上，移動桌板與床板平行，此時移動桌板上方可以放置食物，方便病人進食，滑塊在直線導軌上的固定為現有技術，可在市面上購買獲得。

不僅如此，本裝置還設置有防撞輪，防撞輪的內側面與彈性輪的外側面接觸，彈性輪的內側面上安裝有若干彈簧，所述彈簧均與轉軸連接，轉軸固定在支撐桿上，支撐桿安裝在床頭擋板和床尾上。通過上述設置，當在轉移病人的時候，如果不小心撞上墻面、或是其他醫療器械如柜子、監護儀的時候，首先發生碰撞的是防撞輪，防撞輪將與墻面之間的滑動摩擦轉變?yōu)闈L動摩擦，同時，改變了撞擊時沖力產生的方向；另外，與傳統的病床上所安裝的防撞輪相區別的是，本裝置的防撞輪遭受到碰撞后，能夠?qū)⒉糠譀_力傳遞給彈性輪，彈性輪通過與轉軸之間的彈簧的伸縮而繞轉軸的中軸線來回擺動，在擺動的過程中，彈性輪將防撞輪傳遞來的沖力卸去，避免了防撞輪與轉軸之間的相互碰撞而導致轉軸斷裂的情況發生。綜上所述，防撞輪能夠在轉移患者的時候，減少本裝置碰撞到墻體、或者其他醫療器械時所產生的沖力，同時，防撞輪在撞擊后能夠?qū)_力傳遞給彈性輪，通過彈性輪圍繞轉軸中軸線的來回擺動卸去部分沖力，避免轉軸在碰撞中斷裂，有效地保護了防撞輪和轉軸。

進一步地，所述通氣管設置5個以上。如果通氣管設置太少，通過通氣管的風速就會過快，不利于床板上的病人休息，如果是熱風的話，還會導致溫度很高，通過實踐發現，設置5個以上的通氣管，可以使風速平緩均勻的通過通氣管，對床板上的床墊起到均勻加熱的作用。

進一步地，所述通氣管的直徑在3至7厘米。通過實踐發現，通氣管直徑在3至7厘米時，大多數吹風機吹出的風在經過通氣管時都不會產生過快的風速。

進一步地，防撞輪的輪面上包裹有緩沖層。防撞輪為圓環柱形，所述輪面即防撞輪的外側面上，緩沖層能夠起到進一步保護防撞輪，減緩碰撞沖力的作用，延長防撞輪的使用壽命。

進一步地，緩沖層的材質為丁腈橡膠。丁腈橡膠為一種常用橡膠，具備一定的形變能力，可以起到緩沖的作用，還具有耐磨的優點，使用壽命較長。

本實用新型與現有技術相比，具有如下的優點和有益效果：

1、本實用新型提供了用于區間患者轉移的療養設備，通過烘干室可以快速烘干換洗的衣物或者不小心弄濕的衣物；

2、本實用新型烘干室中通過的熱風從通氣管流出至床板上方，可以對床板上的床墊加熱，有利于病人保持腿和腳部的溫暖；

3、本實用新型通過實踐發現通氣管直徑在3至7厘米時，大多數吹風機吹出的風在經過通氣管時都不會產生過快的風速，能夠使風均勻緩慢的通過通氣管；

4、本實用新型在床尾和床板側面設置了導軌，導軌上設置有移動桌板，移動桌板方便病人進食，在平時也能起到床尾的作用；

5、本實用新型設置有防撞輪，防撞輪能夠在轉移患者的時候，減少本裝置碰撞到墻體、或者其他醫療器械時所產生的沖力，同時，防撞輪在撞擊后能夠?qū)_力傳遞給彈性輪，通過彈性輪圍繞轉軸中軸線的來回擺動卸去部分沖力，避免轉軸在碰撞中斷裂，有效地保護了防撞輪和轉軸。

附圖說明

此處所說明的附圖用來提供對本實用新型實施例的進一步理解，構成本申請的一部分，并不構成對本實用新型實施例的限定。在附圖中：

圖1為本實用新型結構示意圖；

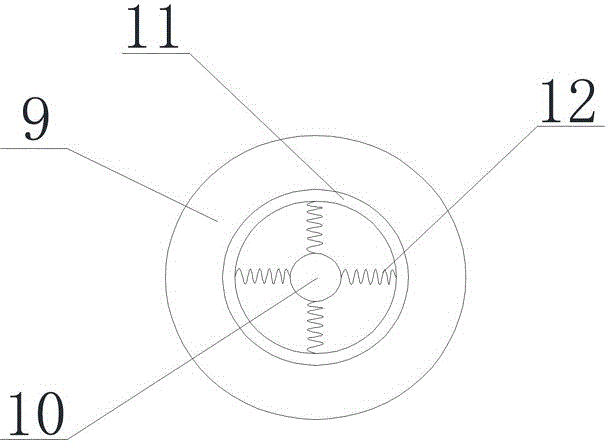

圖2為本實用新型防撞輪的俯視圖。

附圖中標記及對應的零部件名稱：

1-進風口，2-烘衣網，3-室門，4-床尾，5-床板，6-導軌，7-移動桌板，8-支撐桿，9-防撞輪，10-轉軸，11-彈性輪，12-彈簧。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本實用新型作進一步的詳細說明，本實用新型的示意性實施方式及其說明僅用于解釋本實用新型，并不作為對本實用新型的限定。

實施例

如圖1和圖2所示，本實用新型為用于區間患者轉移的療養設備，包括床頭擋板和床尾4，床頭擋板和床尾4之間設置有床板5，床頭擋板和床尾4上均設置有平行于水平面的支撐桿8，支撐桿8上固定有轉軸10，還包括防撞輪9，所述防撞輪9內側面接觸有彈性輪11，彈性輪11的內側面上固定有若干彈簧12，彈簧12連接在轉軸10上，轉軸10、彈性輪11、以及防撞輪9的中軸線相互重合，床板5下方設置有靠近床尾4的烘干室，床板5上設置有通氣管，通氣管連通床板5上方空間和烘干室內部，烘干室內設置有烘衣網2，烘衣網2將烘干室分為上半部和下半部，其中，上半部的側面設置有室門3，下半部的側面設置有進風口1，沿著床板5和床尾4側面均設置有導軌6，導軌6呈L形，導軌6上設置有滑塊，滑塊上固定有支撐桿，支撐桿的端面上連接有移動桌板7，滑塊、支撐桿和移動桌板7的位置被配置為，當滑塊位于床尾4側面上的導軌6時，移動桌板7與床尾4平行，當滑塊位于床板5側面上的導軌6時，移動桌板7與床板5平行。通氣管設置5個以上。通氣管的直徑在3至7厘米。防撞輪9的輪面上包裹有緩沖層。緩沖層的材質為丁腈橡膠。

使用本裝置時，首先打開室門3，將濕潤的衣物放至烘衣網2上，關閉室門3，將吹風機放置在風機夾上固定，之后打開吹風機，冬季時吹風機開啟熱風，熱風從進風口吹入，通過烘衣網2時將烘衣網2上的衣服進行烘干，之后熱風從通氣管中進入到床板5上方的空間，可在床板5上方設置透氣效果較好的床墊，這樣不僅可以快速烘干衣物，還可以對病人的腿和腳部附近的床墊進行加熱，合理地利用了熱能，從通氣口冒出的熱風使一些腿腳容易冷的病人感到溫暖；夏季時，吹風機不僅可以開啟熱風，還可以開啟涼風，雖然涼風烘干衣物的時間較慢，但是從進風口進入的涼風使得衣物表面的空氣快速流通，也能加速衣物烘干，另外，在進食時可以將移動桌板7移動至床板5上方，在移動桌板7上放置餐具和食物，進食完畢后，移動滑塊至床尾4側面的導軌6上，此時移動桌板7可以作為床尾。當在轉移患者時，若本裝置不小心碰撞到了墻面或是其他醫療器械上，防撞輪9能夠通過與墻面或是其他醫療器械之間的滾動摩擦改變沖力的方向，卸去部分沖力，同時將部分沖力傳遞給彈性輪11，彈性輪11通過彈簧12圍繞轉軸10的來回擺動，卸掉沖力，有效地保護了轉軸10和防撞輪9。

以上所述的具體實施方式，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施方式而已，并不用于限定本實用新型的保護范圍，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
