本實用新型涉及醫療器械技術領域，特別涉及一種可稱重的醫療床。

背景技術：

隨著醫療水平的發展及科學技術的進步，醫療器械尤其是醫療床已經成為人們在康復治療過程中必不可少的醫療工具，通常情況下，為更好的了解患者的康復狀況，會需要稱量患者的基本情況如體重，故具有稱重功能的醫療床就變得需求旺盛，然而，現有技術中加入稱重結構的醫療床，要想準確的測量出患者的體重，往往會對床架的要求比較嚴格，比如床架不能變形等情況，所以會造成使用不方便。

技術實現要素：

有鑒于此，本實用新型旨在提出一種可稱重的醫療床，受床體自身情況影響較小，結構簡單、測量精確。

為實現上述目的，本實用新型的技術解決方案是：一種可稱重的醫療床，包括：

下床架，于所述下床架兩端設置有升降裝置；

上床架，所述上床架與所述下床架于高度方向上對應設置；

第一連接部，所述第一連接部包括與所述下床架一端的升降裝置固連的第一本體，以及于所述第一本體兩端分別經由稱重傳感器與所述第一本體連接的兩個第一連接體，各第一連接體分別與所述上床架一端的兩側滑動連接；

第二連接部，所述第二連接部包括與所述下床架另一端的升降裝置固連的第二本體，以及于所述第二本體兩端分別經由稱重傳感器與所述第二本體連接的兩個第二連接體，各第二連接體分別與所述上床架另一端的兩側固連。

進一步優選的，于各所述第一連接體上與所述上床架滑動連接處設置有內部形成有空腔的連接框架，于所述上床架上轉動連接有可于所述空腔內滑動的軸承。

進一步優選的，于所述上床架上對應于所述軸承的位置設置有軸，所述軸承轉動的設置于所述軸上。

進一步優選的，于所述軸上設置有位于所述上床架及所述軸承間的彈性擋圈。

進一步優選的，于各所述第二連接體上與所述上床架固連處設置有插接柱，于所述上床架上與所述插接柱對應的位置處設置有可供所述插接柱插入的插接座。

進一步優選的，所述插接座為開口向下的U形，且于開口處的插接座兩側設置有固定孔，所述固定孔可容納螺栓插入以將平行于U形開口兩側插入的插接柱固定于所述插接座內。

進一步優選的，所述第一本體及所述第二本體均為U形。

進一步優選的，所述第一本體及所述第二本體均由設于各自上的安裝板與所述升降裝置相固連。

進一步優選的，所述安裝板為U形。

使用時，稱重傳感器安裝于第一連接部及第二連接部內，結構簡單、占用空間小，且由于各第一連接體分別與上床架一端的兩側滑動連接，可以避免上床架的內部應力傳遞至稱重傳感器而影響稱重傳感器的稱重精度，并且在醫療床做傾斜動作時，稱重傳感器依然可以有效的工作，保證了稱重?cái)?shù)據的精確性。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型實施例所述的醫療床的裝配圖；

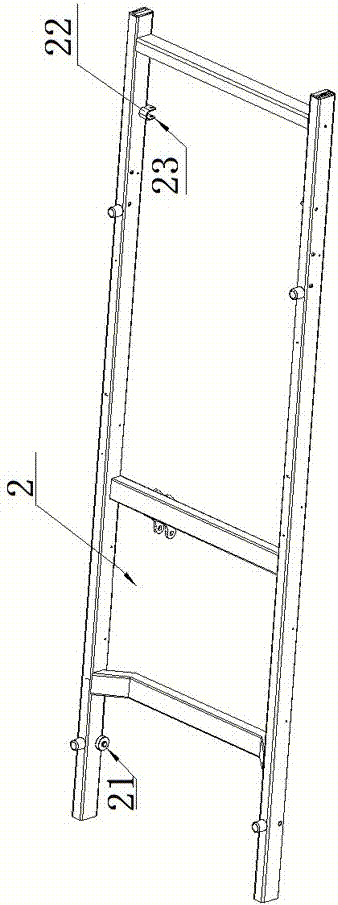

圖2為本實用新型實施例所述的上床架的結構示意圖；

圖3為本實用新型實施例所述的第一連接部的結構示意圖；

圖4為本實用新型實施例所述的第二連接部的結構示意圖；

圖5為本實用新型實施例所述的稱重傳感器的結構示意圖。

附圖標記說明：

1-下床架，11-升降裝置，2-上床架，21-軸承，22-插接座，23-固定孔，3-第一連接部，31-第一本體，32-第一連接體，33-連接框架，4-第二連接部，41-第二本體，42-第二連接體，43-插接柱，5-稱重傳感器，6-安裝板。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

下面將參考附圖并結合實施例來詳細說明本實用新型。

本實施例涉及一種可稱重的醫療床，由圖1所示，包括：下床架1，于下床架1兩端設置有升降裝置11；上床架2，上床架2與下床架1于高度方向上對應設置；第一連接部3，第一連接部3包括與下床架1一端的升降裝置11固連的第一本體31，以及于第一本體31兩端分別經由稱重傳感器5與第一本體31連接的兩個第一連接體32，各第一連接體32分別與上床架2一端的兩側滑動連接；第二連接部4，第二連接部4包括與下床架1另一端的升降裝置11固連的第二本體41，以及于第二本體41兩端分別經由稱重傳感器5與第二本體41連接的兩個第二連接體42，各第二連接體42分別與上床架2另一端的兩側固連。

本實施例中，由圖2結合圖3所示，于各第一連接體32上與上床架2滑動連接處設置有內部形成有空腔的連接框架33，于上床架2上轉動連接有可于空腔內滑動的軸承21，為便于安裝，于上床架2上對應于軸承21的位置設置有軸，軸承21轉動的設置于軸上，本實施例中，于軸上設置有位于上床架2及軸承21間的彈性擋圈，本實施例中，連接框架33為側向開口的U形，于U形開口的兩側設置有固定孔23，固定孔23可容納螺栓插入以將限定軸承21于空腔內形成的軌道內滑動，螺栓經由螺母擰緊固定。

由圖2結合圖4所示，于各第二連接體42上與上床架2固連處設置有插接柱43，于上床架2上與插接柱43對應的位置處設置有可供插接柱43插入的插接座22，本實施例中，插接座22為開口向下的U形，且于開口處的插接座22兩側設置有固定孔23，固定孔23可容納螺栓插入以將平行于U形開口兩側插入的插接柱43固定于插接座22內，螺栓經由螺母擰緊固定。

由圖3結合圖4所示，第一本體31及第二本體41均為U形，且第一本體31及第二本體41均由設于各自上的安裝板6與升降裝置11相固連，本實施例中，安裝板6為U形，升降裝置11為與現有技術相同的液壓缸或電動升降立柱。由圖5所示，稱重傳感器5為長方體形，于稱重傳感器5的兩對角位置分別設置有與第一本體31及第一連接體32螺栓連接、或與第二本體41及第二連接體42螺栓連接的連接部。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
