本實用新型屬于醫療輔助器械技術領域，特別是涉及一種全方位防下肢靜脈血栓腿套。

背景技術：

在家久坐上網，出門乘坐運載工具，長時間固定腿在下垂體位，是形成下肢靜脈血栓的危險因素。尤其是在大手術后、長期臥床、肢體固定、產褥等情況下下肢靜脈更易形成血栓。早期臨床癥狀不明顯，起病隱匿，主要表現為小腿部疼痛、壓痛、輕度腫脹，直到整個下肢靜脈受累，出現典型癥狀時才發現，嚴重者下肢靜脈側支全部阻塞。

目前，預防下肢靜脈血栓的治療方法主要是藥物預防和機械預防，藥物預防通過長期服用抗凝藥物對患者自身傷害很大，因而采用機械預防成為未來的主要發展趨勢，機械預防主要通過輔助工具促進血液回流，達到預防下肢靜脈血栓的目的，現有的輔助工具主要是防靜脈血栓壓力帶或氣囊，但現在采用氣囊充氣加壓的防靜脈血栓壓力裝置，氣囊大都是一整個氣囊中間壓幾條壓痕線將氣囊分成幾塊，由于氣囊在充氣之后具有一定的厚度，在使用時，患者將腿套纏繞在腿部上，這種情況下氣囊就很難完全貼合腿部，容易形成褶皺，不能對患者進行有效的加壓按摩，并且現有的防靜脈血栓壓力裝置僅具有氣囊加壓的功能，功能單一，影響最終的治療效果。

技術實現要素：

本實用新型為解決公知技術中存在的技術問題而提供一種結構設計合理、使用簡單方便、安全可靠的全方位防下肢靜脈血栓腿套，能與腿部緊密貼合，由下向上依次擠壓腿部肌肉，促進血液回流，并同時對腿部肌肉進行按摩，達到擠壓和按摩的雙重作用，更有效的緩解了腿部肌肉的疼痛和腫脹，有效防止下肢靜脈血栓的形成。

本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：

一種全方位防下肢靜脈血栓腿套，包括腿套本體，所述腿套本體的兩端通過魔術貼粘合，其特征在于：所述腿套本體由內表面層、氣囊層和外表面層構成，所述氣囊層位于內表面層和外表面層之間，內表面層、氣囊層和外表面層的邊緣連接形成一個整體；所述氣囊層由氣囊區和非氣囊區構成，所述氣囊區和非氣囊區之間通過壓痕線密封分隔開，所述氣囊區為一個整體連通的網狀類Ⅱ字型結構，所述氣囊區的上部為大腿氣囊，下部為小腿氣囊，大腿氣囊和小腿氣囊之間的連接處設有單向壓力進氣閥A和單向壓力進氣閥B，所述單向壓力進氣閥A的氣流方向為由小腿氣囊流向大腿氣囊，所述單向壓力進氣閥B的氣流方向和單向壓力進氣閥A的氣流方向相反，單向壓力進氣閥A的壓力小于單向壓力進氣閥B的壓力，所述氣囊區的底部設有進氣嘴，所述外表面層的下部靠近進氣嘴處設有供充氣管穿過的通孔，所述進氣嘴穿過外表面層與充氣管連接，所述充氣管與微型氣泵連接，所述微型氣泵與氣泵控制器連接，微型氣泵、氣泵控制器均與電源連接，每個非氣囊區均為獨立的，所述非氣囊區為網狀氣囊區形成的網孔處以及網狀氣囊區的外圍，與內表面層相鄰一側的網孔處的非氣囊區上均設有按摩頭，各個按摩頭之間并聯，每個按摩頭均與振動控制器連接，所述振動控制器與電源連接，所述外表面層的外側表面最上部邊緣設有用于穿設收緊帶的帶耳。

本實用新型還可以采用如下技術方案：

所述腿套本體的一側設有自由端，位于自由端一側的內表面層上設有母魔術貼，所述外表面層上設有與內表面層上的母魔術貼緊密粘合的公魔術貼。

所述進氣嘴處設有濾網。

所述內表面層采用彈性棉質網眼面料制作而成。

所述外表面層采用纖維網眼布制作而成。

所述氣囊層由彈性的密封材料制作而成。

本實用新型具有的優點和積極效果是：

本實用新型通過氣囊區不斷的交替膨脹和縮小，從而由下向上依次對腿部肌肉進行擠壓，以及與非氣囊區的按摩作用相結合，顯著的緩解了腿部肌肉的疼痛和腫脹，有效的防止了下肢靜脈血栓的形成；氣囊區設置成類Ⅱ字型結構，在大腿氣囊和小腿氣囊之間的連接處縮小氣囊區的覆蓋范圍，更便于膝彎處的服帖，避免了由于膝蓋處比較突出造成不服帖的狀況；網狀的氣囊區能更好的與人體的腿部形狀貼合，并且氣囊層采用彈性的密封材料制作而成，進一步加強了服帖效果，并在形成的網孔處設置按摩頭，使得整個腿部能夠全方位的接受治療，避免了一整塊的氣囊圍在腿上產生褶皺而影響按摩效果甚至局部某些部位按摩不到的情況發生；外表面層的上部邊緣設置用于穿設固定收緊帶的帶耳，當將腿套套在患者腿部時，在大腿根部用收緊帶進一步固定，可有效防止腿套下移串位；通過魔術貼粘合，腿套的松緊度可以任意調節，增加患者使用時的舒適感；本實用新型還具有整體結構設計合理，操作使用方便，可靠性高，適合推廣應用。

附圖說明

圖1是本實用新型的氣囊層的結構示意圖；

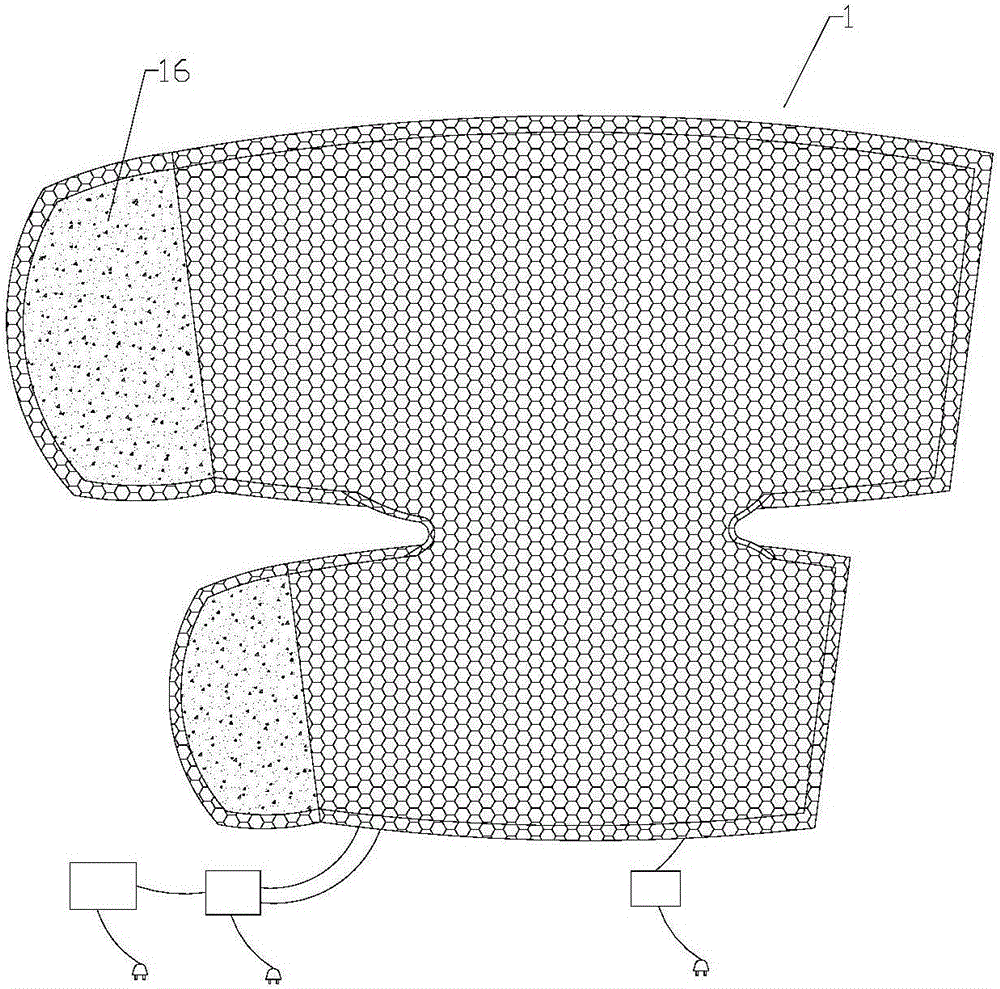

圖2是本實用新型的內表面層的結構示意圖；

圖3是本實用新型的外表面層的結構示意圖。

圖中：1-內表面層；2-氣囊層；21-氣囊區；22-非氣囊區；3-外表面層；4-大腿氣囊；5-小腿氣囊；6-單向壓力進氣閥A；7-單向壓力進氣閥B；8-進氣嘴；9-充氣管；10-微型氣泵；11-氣泵控制器；12-通孔；13-按摩頭；14-振動控制器；15-帶耳；16-母魔術貼；17-公魔術貼；18-濾網。

具體實施方式

為能進一步了解本實用新型的發明內容、特點及功效，茲例舉以下實施例，并配合附圖詳細說明如下：

請參閱圖1，一種全方位防下肢靜脈血栓腿套，包括腿套本體，腿套本體的兩端通過魔術貼粘合，腿套本體由內表面層1、氣囊層2和外表面層3構成，氣囊層2位于內表面層1和外表面層3之間，內表面層1、氣囊層2和外表面層3的邊緣連接形成一個整體；氣囊層2由氣囊區21和非氣囊區22構成，氣囊區21和非氣囊區22之間通過壓痕線密封分隔開，氣囊區21為一個整體連通的網狀類Ⅱ字型結構，氣囊區21的上部為大腿氣囊4，下部為小腿氣囊5，大腿氣囊4和小腿氣囊5之間的連接處設有單向壓力進氣閥A6和單向壓力進氣閥B7，單向壓力進氣閥A6的氣流方向為由小腿氣囊5流向大腿氣囊4，單向壓力進氣閥B7的氣流方向和單向壓力進氣閥A6的氣流方向相反，單向壓力進氣閥A6的壓力小于單向壓力進氣閥B7的壓力，氣囊區21的底部設有進氣嘴8，外表面層3的下部靠近進氣嘴8處設有供充氣管9穿過的通孔12，進氣嘴8穿過外表面層3與充氣管9連接，充氣管9與微型氣泵10連接，微型氣泵10與氣泵控制器11連接，微型氣泵10、氣泵控制器11均與電源連接，每個非氣囊區22均為獨立的，非氣囊區22為網狀氣囊區形成的網孔處以及網狀氣囊區的外圍，與內表面層相鄰一側的網孔處的非氣囊區上均設有按摩頭13，各個按摩頭13之間并聯，每個按摩頭13均與振動控制器14連接，振動控制器14與電源連接，外表面層3的外側表面最上部邊緣設有用于穿設收緊帶的帶耳15，收緊帶的兩端可通過卡扣連接。

腿套本體的一側設有自由端，位于自由端一側的內表面層1上設有母魔術貼16，外表面層3上設有與內表面層上的母魔術貼緊密粘合的公魔術貼17。

進氣嘴8處設有濾網18。

內表面層1采用彈性棉質網眼面料制作而成。

外表面層3采用纖維網眼布制作而成。

氣囊層2由彈性的密封材料制作而成。

使用時，先將氣泵控制器11、微型氣泵10、充氣管9、腿套本體、振動控制器14和電源依次連接，再將腿套本體纏繞在患者的腿上通過魔術貼固定，收緊帶穿過帶耳15進一步固定，啟動氣泵控制器11和微型氣泵10，微型氣泵10對氣囊區進行充氣，小腿氣囊5內的壓力越來越大，當小腿氣囊5內的壓力達到一定大小時，單向壓力進氣閥A6打開，小腿氣囊5內的壓力流入大腿氣囊4內，繼續進行充氣，當大腿氣囊4內的壓力達到一定大小時，單向壓力進氣閥B7打開，大腿氣囊4內的壓力流入小腿氣囊5內，如此反復循環，氣泵控制器11控制微型氣泵10對氣囊區進行充氣，而使得小腿氣囊和大腿氣囊內的壓力不斷變化，最終形成小腿氣囊和大腿氣囊不間斷的交替膨脹和縮小，由下向上不斷的擠壓腿部肌肉，同時，啟動振動控制器14，驅動按摩頭13對腿部進行按摩，達到擠壓和按摩相結合雙重作用，顯著的緩解了腿部肌肉的疼痛和腫脹，有效的防止了下肢靜脈血栓的形成。

以上僅是對本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，凡是依據本實用新型的技術實質對以上實施例所做的任何簡單修改，等同變化與修飾，均屬于本實用新型技術方案的范圍內。
