本實用新型涉及一種醫療裝置，尤其涉及一種頜面部可調節固定架。

背景技術：

目前臨床患者頜面部治療手術過程中，醫護人員需要對頜面部進行有效的固定，但傳統的頜面部固定架，因結構簡單，不僅固定架尺寸無法根據患者頭部具體大小調節，導致固定架與患者相連不服帖，影響對患者頜面部的固定，且極易松動，極大影響了醫護人員對患者手術的操作，鑒于以上缺陷，實有必要設計一種頜面部可調節固定架。

技術實現要素：

本實用新型所要解決的技術問題在于：提供一種頜面部可調節固定架，來解決目前傳統頜面部固定架，因結構簡單固定方式單一，不便調節且固定效果差的問題。

為解決上述技術問題，本實用新型的技術方案是：一種頜面部可調節固定架，包括固定架、第一螺桿、壓板、轉動座、轉動桿、滑動管、升降板、齒條、第一感應器、固定座、第二感應器、第三感應器、托板、步進電機、轉軸、齒輪、底板，所述的第一螺桿數量為四件，所述的第一螺桿均勻分布與固定架四周，且所述的第一螺桿貫穿固定架，所述的第一螺桿與固定架螺紋相連，所述的壓板位于第一螺桿一端，所述的壓板與第一螺桿螺紋相連，所述的轉動座位于固定架內部下端兩側，所述的轉動座與固定架螺紋相連，所述的轉動桿位于轉動座頂部，所述的轉動桿與轉動座轉動相連，所述的滑動管位于轉動桿外壁，所述的滑動管與轉動桿滑動相連，所述的升降板位于固定架底部左右兩側，所述的升降板與固定架螺紋相連，所述的齒條位于升降板側壁，所述的齒條與升降板一體相連，所述的第一感應器位于升降板底部，所述的第一感應器與升降板螺紋相連，所述的固定座位于升降板外壁，所述的固定座與升降板滑動相連，所述的第二感應器位于固定座內部上端，所述的第二感應器與固定座螺紋相連，所述的第三感應器位于固定座內部下端，所述的第三感應器與固定座螺紋相連，所述的托板位于固定座前方中端，所述的托板與固定座螺紋相連，所述的步進電機位于托板頂部，所述的步進電機與托板螺紋相連，所述的轉軸位于步進電機后端，所述的轉軸與步進電機緊配相連，所述的齒輪貫穿于轉軸，所述的齒輪與轉軸緊配相連，所述的底板位于固定座底部，所述的底板與固定座螺紋相連。

進一步，所述的壓板一側還設有海綿墊，所述的海綿墊與壓板膠水相連。

進一步，所述的轉動桿外壁還均設有若干數量的安裝孔，所述的安裝孔為通孔。

進一步，所述的滑動管下端前方還設有第二螺桿，所述的第二螺桿與滑動管螺紋相連，且所述的第二螺桿與安裝孔螺紋相連。

進一步，所述的滑動管頂部還設有保護墊，所述的保護墊與滑動管膠水相連。

進一步，所述的固定架內部下端左右兩側還設有綁帶，所述的綁帶與固定架鉚釘相連。

進一步，所述的底板頂部前端還設有蓄電池，所述的蓄電池與底板螺紋相連。

進一步，所述的底板底部前后兩端還設有萬向定位滑輪，所述的萬向定位滑輪與底板螺紋相連。

與現有技術相比，該頜面部可調節固定架，使用時，患者首先平躺在病床上，醫護人員再推動該裝置整體，使該裝置順著病床尾部移動到病床頭部，即使患者頭部處于固定架下方位置，然后醫護人員便可將萬向定位滑輪自鎖固定，即通過萬向定位滑輪的作用，使得該裝置無法移動，然后醫護人員再開啟步進電機，使步進電機順時針旋轉，在步進電機的作用下，轉軸帶動齒輪同步順時針旋轉，即通過齒輪帶動齒條，使得升降板順著固定座內部作由上向下運動，即使得固定架下降，當固定架下降至患者頭部高度時，醫護人員便可關閉步進電機，使步進電機停止旋轉，即使得固定架下降高度固定，然后，醫護人員便可通過調節四周的第一螺桿，使得第一螺桿推動壓板聯動海綿墊向患者頭部位置移動，當海綿墊與患者頭部接觸時，通過第一螺桿對壓板形成的作用力，使得患者頭部得到有效的固定，然后，醫護人員打開綁帶，使得滑動管處于活動狀態，再將轉動桿順著轉動座轉動，即使得保護墊與患者頜面部接觸，再將滑動管順著轉動桿伸縮，即使得保護墊緊貼患者頜面部，然后便可通過旋轉第二螺桿，使第二螺桿進入到安裝孔，使得滑動管與轉動桿的固定，即實現了對患者頜面部的固定，然后，醫護人員便可對患者進行相應治療，該頜面部可調節固定架，結構巧妙，功能強大，不僅能夠?qū)颊哳M面部進行有效的固定，避免患者在手術治療固定中，因頜面部處于活動狀態，從而影響醫護人員的操作，還能夠通過簡單的操作，實現頭部大小不同患者的使用，拓展了該裝置的實用性，同時，當?shù)谝桓袘髋c第二感應器相互接觸時，步進電機便停止工作，當?shù)谝桓袘髋c第三感應器接觸時，步進電機便停止工作，其目的為防止升降板滑動位置超過上限，蓄電池是為了給步進電機進行能量供應，該裝置無需外接電源，也可正常工作。

附圖說明

圖1是頜面部可調節固定架主視圖；

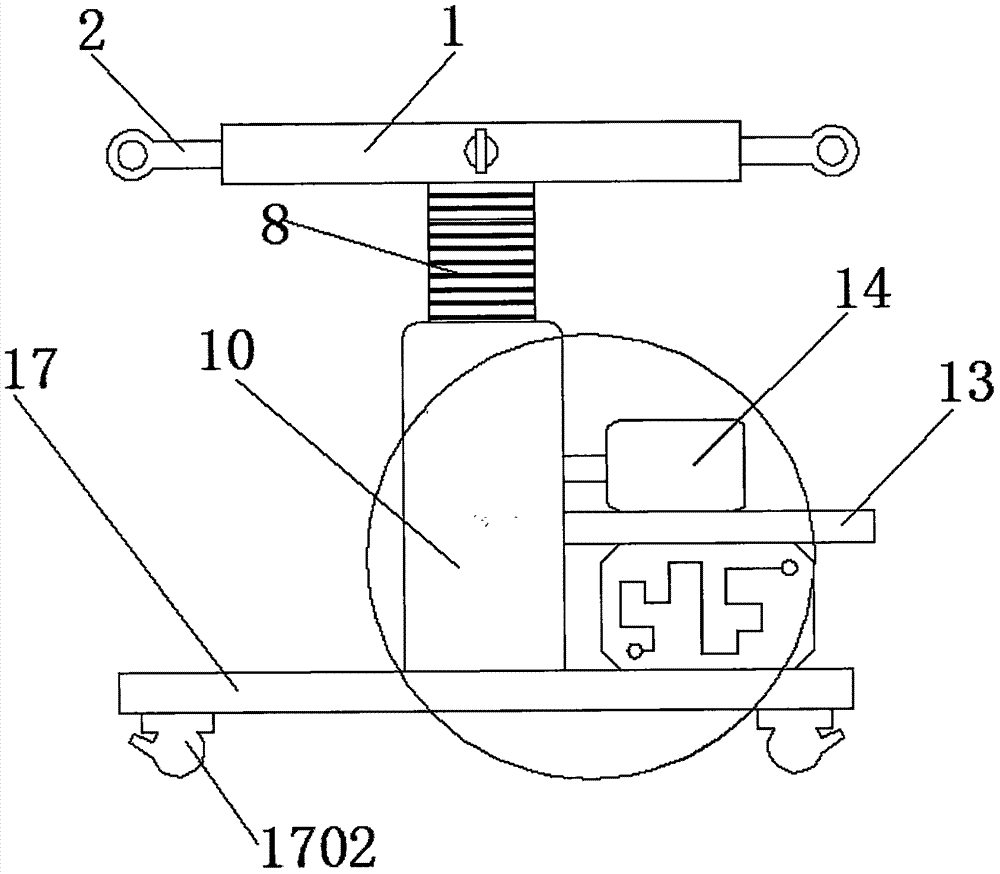

圖2是頜面部可調節固定架側視圖；

圖3是頜面部可調節固定架俯視圖；

圖4是固定座局部剖視圖；

圖5是轉動桿局部放大圖。

固定架1、第一螺桿2、壓板3、轉動座4、轉動桿5、滑動管6、升降板7、齒條8、第一感應器9、固定座10、第二感應器11、第三感應器12、托板13、步進電機14、轉軸15、齒輪16、底板17、綁帶101、海綿墊301、安裝孔501、第二螺桿601、保護墊602、蓄電池1701、萬向定位滑輪1702。

如下具體實施方式將結合上述附圖進一步說明。

具體實施方式

在下文中，闡述了多種特定細節，以便提供對構成所描述實施例基礎的概念的透徹理解，然而，對本領域的技術人員來說，很顯然所描述的實施例可以在沒有這些特定細節中的一些或者全部的情況下來實踐，在其他情況下，沒有具體描述眾所周知的處理步驟。

如圖1、圖2、圖3、圖4、圖5所示，一種頜面部可調節固定架，包括固定架1、第一螺桿2、壓板3、轉動座4、轉動桿5、滑動管6、升降板7、齒條8、第一感應器9、固定座10、第二感應器11、第三感應器12、托板13、步進電機14、轉軸15、齒輪16、底板17，所述的第一螺桿2數量為四件，所述的第一螺桿2均勻分布與固定架1四周，且所述的第一螺桿2貫穿固定架1，所述的第一螺桿2與固定架1螺紋相連，所述的壓板3位于第一螺桿2一端，所述的壓板3與第一螺桿2螺紋相連，所述的轉動座4位于固定架1內部下端兩側，所述的轉動座4與固定架1螺紋相連，所述的轉動桿5位于轉動座4頂部，所述的轉動桿5與轉動座4轉動相連，所述的滑動管6位于轉動桿5外壁，所述的滑動管6與轉動桿5滑動相連，所述的升降板7位于固定架1底部左右兩側，所述的升降板7與固定架1螺紋相連，所述的齒條8位于升降板7側壁，所述的齒條8與升降板7一體相連，所述的第一感應器9位于升降板7底部，所述的第一感應器9與升降板7螺紋相連，所述的固定座10位于升降板7外壁，所述的固定座10與升降板7滑動相連，所述的第二感應器11位于固定座10內部上端，所述的第二感應器11與固定座10螺紋相連，所述的第三感應器12位于固定座10內部下端，所述的第三感應器12與固定座10螺紋相連，所述的托板13位于固定座10前方中端，所述的托板13與固定座10螺紋相連，所述的步進電機14位于托板13頂部，所述的步進電機14與托板13螺紋相連，所述的轉軸15位于步進電機14后端，所述的轉軸15與步進電機14緊配相連，所述的齒輪16貫穿于轉軸15，所述的齒輪16與轉軸15緊配相連，所述的底板17位于固定座10底部，所述的底板17與固定座10螺紋相連，所述的壓板3一側還設有海綿墊301，所述的海綿墊301與壓板3膠水相連，所述的轉動桿5外壁還均設有若干數量的安裝孔501，所述的安裝孔501為通孔，所述的滑動管6下端前方還設有第二螺桿601，所述的第二螺桿601與滑動管6螺紋相連，且所述的第二螺桿601與安裝孔501螺紋相連，所述的滑動管6頂部還設有保護墊602，所述的保護墊602與滑動管6膠水相連，所述的固定架1內部下端左右兩側還設有綁帶101，所述的綁帶101與固定架1鉚釘相連，所述的底板17頂部前端還設有蓄電池1701，所述的蓄電池1701與底板17螺紋相連，所述的底板17底部前后兩端還設有萬向定位滑輪1702，所述的萬向定位滑輪1702與底板17螺紋相連。

該頜面部可調節固定架，使用時，患者首先平躺在病床上，醫護人員再推動該裝置整體，使該裝置順著病床尾部移動到病床頭部，即使患者頭部處于固定架1下方位置，然后醫護人員便可將萬向定位滑輪1702自鎖固定，即通過萬向定位滑輪1702的作用，使得該裝置無法移動，然后醫護人員再開啟步進電機14，使步進電機14順時針旋轉，在步進電機14的作用下，轉軸15帶動齒輪16同步順時針旋轉，即通過齒輪16帶動齒條8，使得升降板7順著固定座10內部作由上向下運動，即使得固定架1下降，當固定架1下降至患者頭部高度時，醫護人員便可關閉步進電機14，使步進電機14停止旋轉，即使得固定架1下降高度固定，然后，醫護人員便可通過調節四周的第一螺桿2，使得第一螺桿2推動壓板3聯動海綿墊301向患者頭部位置移動，當海綿墊301與患者頭部接觸時，通過第一螺桿2對壓板形成的作用力，使得患者頭部得到有效的固定，然后，醫護人員打開綁帶101，使得滑動管6處于活動狀態，再將轉動桿5順著轉動座4轉動，即使得保護墊602與患者頜面部接觸，再將滑動管6順著轉動桿5伸縮，即使得保護墊602緊貼患者頜面部，然后便可通過旋轉第二螺桿601，使第二螺桿601進入到安裝孔501，使得滑動管6與轉動桿5的固定，即實現了對患者頜面部的固定，然后，醫護人員便可對患者進行相應治療，同時，當?shù)谝桓袘?與第二感應器11相互接觸時，步進電機14便停止工作，當?shù)谝桓袘?與第三感應器12接觸時，步進電機14便停止工作，其目的為防止升降板7滑動位置超過上限，蓄電池1701是為了給步進電機14進行能量供應，該裝置無需外接電源，也可正常工作。

本實用新型不局限于上述具體的實施方式，本領域的普通技術人員從上述構思出發，不經過創造性的勞動，所做出的種種變換，均落在本實用新型的保護范圍之內。
