本發明涉及醫療設備，特別涉及一種家庭醫療康復輪椅。

背景技術：

康復輪椅是一種用于家庭，醫院，康復醫療機構等地方的協助康復產品，能夠非常方便地折疊，并進行病人恢復期的腿部康復，完全康復后還可作為購物助力車繼續使用。但是，目前市場上用的輪椅多數都只有輪椅的代步和協助進行其他活動的作用，而本身沒有康復器械作用，另外，目前的代步輪椅使用后廢棄現象嚴重，造成資源浪費，且協助康復效果不明顯。

技術實現要素：

本發明的目的是針對現有技術的上述缺陷，提供一種使用方便的家庭醫療康復輪椅。

為解決現有技術的上述缺陷，本發明提供的技術方案是：一種家庭醫療康復輪椅，包括兩個對應設置的主導輪支架，主導輪支架上設有主導輪，兩個所述主導輪支架具有坐墊部和靠背部，所述坐墊部上安裝有坐墊，所述靠背部上設有靠背，所述坐墊部與所述靠背部的連接處設有可以伸縮的后輪組件，所述坐墊的底部設有沿該坐墊前側斜向下伸出的U形腳踏，所述U形腳踏的兩端分別連接在一個連桿上，所述坐墊的后側設有向所述坐墊前方延伸、并且連接所述連桿控制所述U形腳踏上升或下降的扶手。

作為本發明的家庭醫療康復輪椅的一種改進，所述U形腳踏和連桿通過小型液壓桿連接，所述扶手下壓帶動連桿連接U形腳踏上抬，所述扶手上抬帶動連桿連接U形腳踏下壓，利用反復上抬下壓的機械動作帶動腿部肌肉和骨骼的復健鍛煉，其中，連桿中的小型液壓桿能達到省力的作用。

作為本發明的家庭醫療康復輪椅的一種改進，兩個所述主導輪支架的后端設有向所述主導輪內輪轂延伸的側輪支架，所述側輪支架上安裝有一小型側輪，所述小型側輪沿所述主導輪的內輪轂滑槽滑動。

作為本發明的家庭醫療康復輪椅的一種改進，所述小型側輪包括鋼制內輪轂，所述鋼制內輪轂通過金屬連接層連接實心橡膠層，所述金屬連接層的兩側下邊緣分別設有用于卡接所述鋼制內輪轂兩側邊緣的下臺階，所述金屬連接層的兩側上邊緣分別設有用于卡接所述實心橡膠層兩側邊緣的上臺階，所述鋼制內輪轂內表面設有輪轂凹槽。

作為本發明的家庭醫療康復輪椅的一種改進，所述坐墊包括硬質支撐緩沖層、乳膠填充層、透氣按摩層和軟橡膠層，所述乳膠填充層位于所述硬質支撐緩沖層與所述透氣按摩層之間，所述透氣按摩層位于所述乳膠填充層乳膠填充層和所述軟橡膠層之間。

作為本發明的家庭醫療康復輪椅的一種改進，所述后輪組件包括后輪伸縮桿，所述后輪伸縮桿的上端通過一彈簧旋鈕連接在所述主導輪支架上，所述后輪伸縮桿的下端通過旋鈕連接后輪。

作為本發明的家庭醫療康復輪椅的一種改進，所述靠背部具有兩根推桿，兩根所述推桿的上端部均設有一把手連接件，兩個所述把手連接件通過一把手連接。

與現有技術相比，本發明的優點是：本發明通過將輪椅的扶手、U形腳踏和連桿連接方式在結構上增加小型液壓桿，利用劃船器原理，扶手下壓帶動連桿連接U形腳踏上抬，所述扶手上抬帶動連桿連接U形腳踏下壓，利用反復上抬下壓的機械動作帶動腿部肌肉和骨骼的復健鍛煉，其中連桿中的小型液壓桿能達到省力的作用。在功能上延續了傳統輪椅的使用周期，使本發明在骨病患者康復過程中提供行走助力和腿部的復建訓練，完全康復后能夠作為購物助力車繼續使用，減少資源浪費。

附圖說明

下面就根據附圖和具體實施方式對本發明及其有益的技術效果作進一步詳細的描述，其中：

圖1是本發明立體結構示意圖。

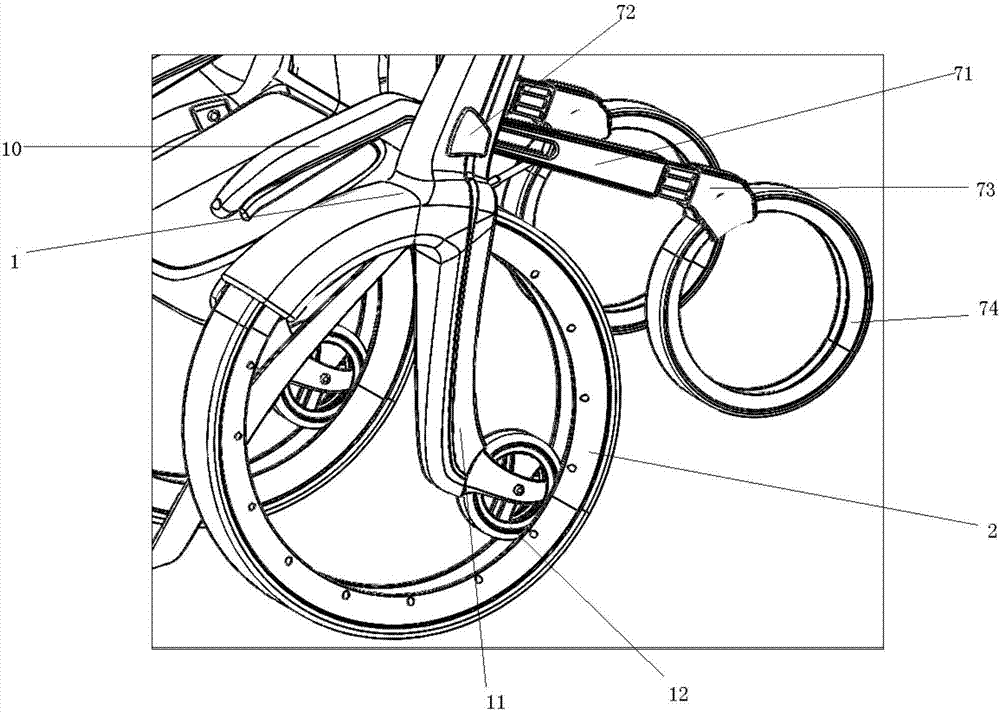

圖2是本發明局部結構示意圖。

圖3是本發明小型側輪剖視結構示意圖。

圖4是本發明坐墊剖視結構示意圖。

附圖標記名稱：1、主導輪支架 2、主導輪 3、坐墊部 4、靠背部 5、坐墊 6、靠背 7、后輪組件 8、U形腳踏 9、輪轂凹槽 10、扶手 11、側輪支架 12、小型側輪 13、鋼制內輪轂 14、金屬連接層 15、實心橡膠層 16、下臺階 17、上臺階 41、推桿42、把手 51、硬質支撐緩沖層 52、乳膠填充層 53、透氣按摩層 54、軟橡膠層 71、后輪伸縮桿 72、彈簧旋鈕 73、旋鈕 74、后輪。

具體實施方式

下面就根據附圖和具體實施例對本發明作進一步描述，但本發明的實施方式不局限于此。

如圖1、圖2、圖3和圖4所示，一種家庭醫療康復輪椅，包括兩個對應設置的主導輪支架1，主導輪支架1上設有主導輪2，兩個主導輪支架1具有坐墊部3和靠背部4，坐墊部3上安裝有坐墊5，靠背部4上設有靠背6，坐墊部3與靠背部4的連接處設有可以伸縮的后輪組件7，坐墊5的底部設有沿該坐墊5前側斜向下伸出的U形腳踏8，U形腳踏8的兩端分別連接在一個連桿上，坐墊5的后側設有向坐墊3前方延伸、并且連接連桿控制U形腳踏8上升或下降的扶手10。

優選的，U形腳踏8和連桿通過小型液壓桿連接，扶手10下壓帶動連桿連接U形腳踏8上抬，利用劃船器原理，扶手10上抬帶動連桿連接U形腳踏8下壓，利用反復上抬下壓的機械動作帶動腿部肌肉和骨骼的復健鍛煉，其中，連桿中的小型液壓桿能達到省力的作用。

優選的，兩個主導輪支架1的后端設有向主導輪2內輪轂延伸的側輪支架11，側輪支架11上安裝有一小型側輪12，小型側輪12沿主導輪2的內輪轂滑槽滑動。

優選的，小型側輪12包括鋼制內輪轂13，鋼制內輪轂13通過金屬連接層14連接實心橡膠層15，金屬連接層14的兩側下邊緣分別設有用于卡接鋼制內輪轂13兩側邊緣的下臺階16，金屬連接層14的兩側上邊緣分別設有用于卡接實心橡膠層15兩側邊緣的上臺階17，鋼制內輪轂13內表面設有輪轂凹槽9。

優選的，坐墊5包括硬質支撐緩沖層51、乳膠填充層52、透氣按摩層53和軟橡膠層54，乳膠填充層52位于硬質支撐緩沖層51與透氣按摩層53之間，透氣按摩層53位于乳膠填充層乳膠填充層52和軟橡膠層54之間。

優選的，后輪組件7包括后輪伸縮桿71，后輪伸縮桿71的上端通過一彈簧旋鈕72連接在主導輪支架1上，后輪伸縮桿71的下端通過旋鈕73連接后輪74。

優選的，靠背部4具有兩根推桿41，兩根推桿41的上端部均設有一把手連接件，兩個把手連接件通過一把手42連接。

本發明的優點是：本發明通過將輪椅的扶手、U形腳踏和連桿連接方式在結構上增加小型液壓桿，利用劃船器原理，扶手下壓帶動連桿連接U形腳踏上抬，扶手上抬帶動連桿連接U形腳踏下壓，利用反復上抬下壓的機械動作帶動腿部肌肉和骨骼的復健鍛煉，其中連桿中的小型液壓桿能達到省力的作用。在功能上延續了傳統輪椅的使用周期，使本發明在骨病患者康復過程中提供行走助力和腿部的復建訓練，完全康復后能夠作為購物助力車繼續使用，減少資源浪費。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和結構的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同范圍限定。
