本實用新型涉及保健按摩產品技術領域，特指一種帶凸珠按摩的擺動震動按摩棒。

背景技術：
：

按摩棒的種類很多，不同的按摩棒能實現不同的按摩效果。目前，市面上有的按摩棒能產生伸縮按摩和凸珠按摩效果，伸縮按摩主要依靠伸縮電機的輸出來實現，而凸珠按摩則是采用固定式的滾珠實現，滾珠沿固定的方向旋轉，其不會在徑向產生位移變化，因此按摩效果也不太理想。

技術實現要素：
：

本實用新型的目的在于克服現有產品的不足之處，提供一種帶凸珠按摩的擺動震動按摩棒。

本實用新型實現其目的采用的技術方案是：一種帶凸珠按摩的擺動震動按摩棒，其包括一按摩棒本體，按摩棒主體包括主體外殼、與主體外殼的前端部連接的震動按摩部；所述主體外殼內的后部空間安裝有電池、線路板；其中，主體外殼內的中部空間安裝有一旋轉電機，旋轉電機的輸出軸向主體外殼的前端延伸并且在輸出軸上設有隨之轉動的轉子，主體外殼的前部設有數列通孔，每個通孔中穿設有凸珠，凸珠的內端面與輸出軸上的轉子相對，凸珠的外端面穿出主體外殼的外壁；所述主體外殼的前端部還連接有偏擺連接件，該偏擺連接件的內部設有偏擺轉輪并與所述輸出軸連接，偏擺連接件的外端部連接所述震動按摩部；在震動按摩部、主體外殼的外部設有包覆它們的硅膠套。

所述的轉子為橢圓形轉子，數目為2個，相應的，主體外殼上成型有沿橢圓形轉子所在的兩個徑向平面內分別設有四個通孔，即共有兩組共8個通孔，相應設有8個凸珠。

所述凸珠的截面呈倒T形，內端面呈弧面形或平面形，外端面呈球面形。

所述主體外殼的后端部還設有一后蓋，后蓋上設有與線路板連接的按鍵組件和充電組件。

在按摩棒主體的中后部側部還設有一偏置震動按摩頭。

本實用新型按摩棒的端部具有震動、擺動按摩效果，中部具有凸珠往復按摩效果，使按摩棒的按摩效果更多樣化，更能滿足消費者的使用需求。

附圖說明：

圖1是本實用新型的整體剖視結構示意圖；

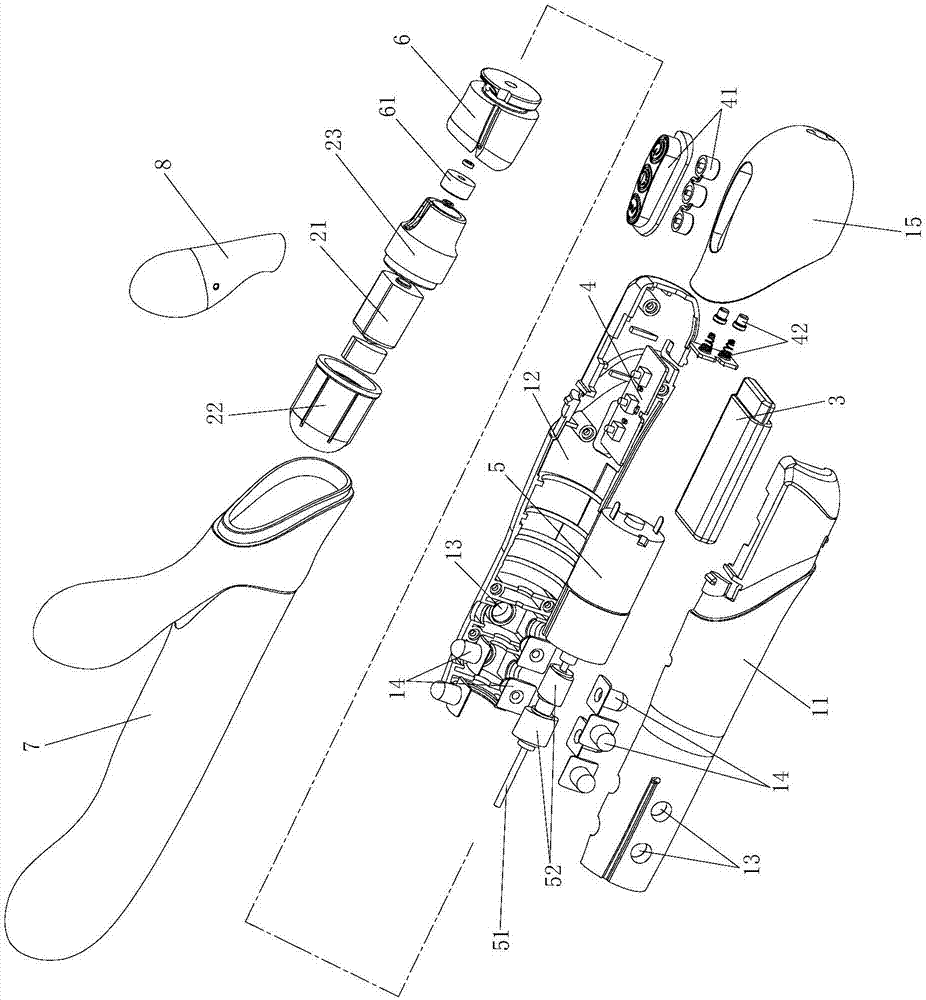

圖2是本實用新型的分解結構示意圖。

具體實施方式：

下面結合具體實施例和附圖對本實用新型進一步說明。

如圖1、圖2所示，本實用新型所述的是一種一種帶凸珠按摩的擺動震動按摩棒，其包括一按摩棒本體，按摩棒主體包括主體外殼1、與主體外殼1的前端部連接的震動按摩部2，主體外殼1由左殼11和右殼12組合而成，震動按摩部2包括震動電機21和電機前套22、電機后套23；所述主體外殼1內的后部空間安裝有電池3、線路板4；其中：主體外殼內1的中部空間安裝有一旋轉電機5，旋轉電機5的輸出軸51向主體外殼1的前端延伸并且在輸出軸5上設有隨之轉動的轉子52，主體外殼1的前部設有數列通孔13，每個通孔13中穿設有凸珠14，凸珠14的內端面與輸出軸51上的轉子52相對，凸珠14的外端面穿出主體外殼1的外壁；所述主體外殼1的前端部還連接有偏擺連接件6，該偏擺連接件6的內部設有偏擺轉輪61并與所述輸出軸51連接，偏擺連接件6的外端部連接所述震動按摩部2；在震動按摩部2、主體外殼1的外部設有包覆它們的硅膠套7。

偏擺連接件6采用TPE材料制作，可以減少震動傳遞、降低噪聲。凸珠14的外端部與外部的硅膠套7內壁抵觸，凸珠14隨轉子52的轉動而沿徑向往復運動，使硅膠套7表面呈現凹凸效果，實現凹凸動態按摩。

本實施例中，所述的轉子52為橢圓形轉子，數目為2個，相應的，主體外殼1上成型有沿橢圓形轉子所在的兩個徑向平面內分別設有四個通孔13，即共有兩組共8個通孔13，相應設有8個凸珠14。

所述凸珠14的截面呈倒T形，內端面呈弧面形或平面形，外端面呈球面形。

所述主體外殼1的后端部還設有一后蓋15，后蓋15上設有與線路板4連接的按鍵組件41和充電組件42。

在按摩棒主體的中后部側部還設有一偏置震動按摩頭8，其結構原理與普通按摩棒的偏置震動按摩頭一致，因此不再贅述。

旋轉電機5工作時，其輸出軸51轉動，一方面，輸出軸51上的兩個橢圓形轉子52隨之轉動，其長軸兩端帶動相應的凸珠14向外頂，凸珠14外端部使硅膠套7向外凸出，由此交替往復使硅膠套7表面呈現往復凹凸的效果，實現凸珠動態按摩；另一方面，輸出軸51前端連接的偏擺連接件6中的偏擺轉輪61也隨輸出軸51轉動，使偏擺連接件6產生擺動，進而使其前端部連接的震動按摩部2實現擺動，達到擺動震動按摩同時進行的按摩效果。

本實用新型按摩棒的端部具有震動、擺動按摩效果，中部具有凸珠往復按摩效果，使按摩棒的按摩效果更多樣化，更能滿足消費者的使用需求。
