本實用新型涉及醫療設備技術領域，具體為一種靜音無煙的吹灸儀灸療裝置。

背景技術：

艾灸療法在中國有了幾千年歷史、從直接灸發展到現在間接灸、灸盒等療法。因艾灸療法的無創、舒適、補充人體陽氣能量從而在近代更加受到人民群眾的青睞。也因為艾灸療法使用艾條艾絨等燃燒后產生熱量才能工作、很多人因為不喜歡乃至討厭艾灸的煙熏火燎而拒絕艾灸療法、誠乃一大遺憾。在臨床和研發工作中發現、艾條艾絨燃燒后把大量本來用于治療的芳香揮發類成分都浪費了、用熱力促進芳香揮發類成分有效溢出、定向風力把熱力和藥物成分吹向經絡和穴位即可替代過去的燃燒艾條效果。因為沒有燃燒灸料(藥物)沒有煙熏火燎、沒有污染、從而氣息芳香、讓更多人更愿意接受艾灸療法的治療和養生、從而可以把祖國傳統醫學里面的艾灸療法更好的發揚光大。

在臨床和研發工作中發現、燃燒的艾條類、離人體遠則熱力不夠乃至沒有熱感，離人體近則病人感覺太燙、因為從病人感覺太燙到告訴醫生后移開艾條等燃燒物需要處理的時間、導致臨床經常會出現燙傷、引發種種糾紛和不愉快。而且在用燃燒的艾條灸療時間、醫生需要一秒不停的拿著艾條、期間還需要除灰等動作、勞動力付出太大太多，勞動強度大。

為解決上述問題，因此，我們提出一種靜音無煙的吹灸儀灸療裝置。

技術實現要素：

本實用新型的目的在于提供一種靜音無煙的吹灸儀灸療裝置，具備患者在艾灸療法的過程中不會出現燙傷，以及設備能夠符合環保的優點，同時解決了醫生在對患者進行治療的過程中勞動強度較大的問題。

為實現上述目的，本實用新型提供如下技術方案：一種靜音無煙的吹灸儀灸療裝置，包括吹灸儀灸料區、工作手柄和控制主機，所述吹灸儀灸料區后部近端設有工作手柄，所述工作手柄內部中間設有電熱裝置，所述電熱裝置包括電熱絲，且電熱裝置一側靠近工作手柄內部遠端設有灸料室，所述灸料室橫截面為圓的、筒壁有20——400目大小孔的圓筒，內部可以放置灸料，電熱裝置另一側靠近工作手柄內部近端設有風機，風機包括風扇，所述控制主機與工作手柄之間通過電源線連接，控制主機的內部設有溫度顯示屏，溫度顯示屏下部控制主機中間安裝設有溫度調節器和風力調節器。

優選的，所述灸料區遠端設有出風口，所述出風口包括大口徑出風口、中口徑出風口和小口徑出風口，且出風口與風機的出風口連通。

優選的，所述工作手柄和灸料區之間、灸料區和出風口之間、工作手柄和出風口之間均采用標準化的卡鎖裝置或者卡箍螺絲裝置自由連接。

優選的，所述控制主機下部設有開關，所述開關一側設有電源插座。

優選的，所述灸料區為一個單獨的主體可拆卸式安裝在工作手柄內部。

與現有技術相比，本實用新型的有益效果如下：

1、通過風機和加熱裝置的配合對灸料(藥物)加熱、促進灸料(藥物)揮發性芳香性成分的釋放后定向良性刺激經絡和穴位，加強暢通經絡和穴位、促進熱敏灸的熱傳導出現、提高灸療效果。

2、通過風力與熱力的配合能夠促進灸料(藥物)以及芳香精油吸收、灸料(藥物)以及芳香精油經過經絡吸收、具有多米諾骨牌般放大療效效應，同時灸料(藥物)以及芳香精油經過經絡吸收、用經過肝腎代謝、屬于綠色療法。

3、整個治療過程中、溫馨舒適、沒有煙熏火燎之污染、沒有針刀刺痛之傷害、在享受中獲得健康和保健。

4、吹灸儀工作手柄部分小巧、便于靈活用于不同部位的灸療、便于長時間手持或者支架固定、從而減少人力資源。

附圖說明

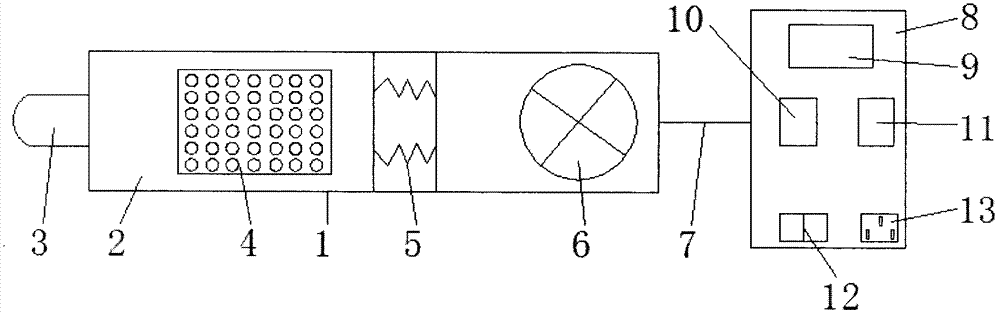

圖1為本實用新型結構示意圖；

圖2為本實用新型大口徑出風口示意圖；

圖3為本實用新型中口徑出風口示意圖；

圖4為本實用新型小口徑出風口示意圖；

圖5為本實用新型灸料室示意圖。

圖中：1-吹灸儀灸料區，2-工作手柄，3-出風口，31-大口徑出風口，32-中口徑出風口，33-小口徑出風口、4-灸料室，5-電熱裝置，6-風機，7-電源線，8-控制主機，9-溫度顯示屏，10-溫度調節器，11-風力調節器，12-開關，13-電源插座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種靜音無煙的吹灸儀灸療裝置，包括吹灸儀灸料區1、工作手柄2和控制主機8，所述吹灸儀灸料區1后部設有工作手柄2，所述工作手柄2內部中間設有電熱裝置5，所述電熱裝置5包括電熱絲，且電熱裝置5一側靠近工作手柄2內部前端設有灸料室4，所述灸料室4呈橫截面為圓的、筒壁有20——400目大小孔的圓筒結構，內部設有灸料，電熱裝置5另一側靠近工作手柄2內部近端設有風機6，風機6包括風扇，所述控制主機8與工作手柄2之間通過電源線7連接，控制主機8的內部設有溫度顯示屏9，溫度顯示屏9下部控制主機8中間安裝設有溫度調節器10和風力調節器11。

本實用新型的改進在于：通過灸料區遠端2后端中間設有出風口3，所述出風口3包括大口徑出風口31、中口徑出風口32和小口徑出風口33，且出風口3與風機6的出風口連通，由于出風口3有多種規格、便于患者不同部位的灸療，小口徑出風口33便于用于耳穴等微針系統穴位的灸療、中口徑出風口32用于常見軀體穴位的灸療、大口徑出風口31用于灸八醪、灸眼周、灸耳廓、灸肚臍等需要大面積灸療的部位。

通過所述灸料區遠端2和灸料室4之間、灸料室4和出風口3之間、工作手柄2和出風口3之間均采用標準化的卡鎖裝置或者卡箍螺絲裝置自由連接，從而便于拆卸備件、換料等工作。

通過控制主機8與灸料區遠端2之間通過電源線7連接，控制主機8的內部設有溫度顯示屏9，溫度顯示屏9下部控制主機8中間安裝設有溫度調節器10和風力調節器11，控制主機8下部設有開關12，所述開關12一側設有電源插座13，從而能夠實現吹灸儀溫度可調可控、穩定、恒溫，風力可調大小，可以大力減少醫務工作者的體力勞動、可以一個人同時操作幾臺機器為患者服務、經濟效益和社會效益明顯。

通過所述灸料室4為一個單獨的主體可拆卸式安裝在工作手柄2內部，便于更換灸料。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
