本實用新型屬于醫療器械領域，尤其是涉及一種傷口鐵質金屬可控磁性取出器。

背景技術：

人體被金屬物體割破時容易在傷口中殘留碎屑，例如爆炸，車禍等較為大型的事故傷害中，由于物塊碎片的四下飛濺，會有大小不一的金屬碎屑嵌入受害者皮膚中，即便傷者只是被釘子，金屬邊角等劃破皮膚，也難免會有鐵屑處理不干凈殘留在傷口中，這些金屬碎難以清理，只能通過沖洗或人工拔出來清理，碎屑大小不一，傷口狀態也不容易分辨，清理的時候不僅難以清除徹底，還會給傷者帶來很大痛苦，尤其一些隱藏的碎屑或體積較小的碎屑，發現不及時會殘留在體內。殘留的鐵屑易造成傷口感染，不利于傷口的恢復，皮膚愈合后，如果鐵屑包裹在內還會引起其他隱患。

技術實現要素：

為解決上述技術問題，本實用新型提供一種傷口鐵質金屬可控磁性取出器。

本實用新型采用的技術方案是：傷口鐵質金屬可控磁性取出器，包括不銹鋼外殼、手提桿、U型磁鐵、磁力切割裝置和磁力控制閥，不銹鋼外殼為底面向內凹陷的立方體，手提桿固定在不銹鋼外殼頂面的中央，U型磁鐵位于不銹鋼外殼內部，U型磁鐵頂部固定在不銹鋼外殼頂面的內側，U型磁鐵兩磁極向下，磁力切割裝置位于不銹鋼外殼內側，磁力控制閥穿過不銹鋼外殼正面，磁力控制閥內端連接磁力切割裝置。

優選的，不銹鋼外殼左右方向截面呈倒置的“凹”型，不銹鋼外殼底面向內凹陷形成磁力槽，磁力槽位于U型磁鐵兩磁極之間。

優選的，磁力切割裝置包括支撐板和磁極切割板，支撐板呈倒置的“凹”型，支撐板高度小于不銹鋼外殼高度，磁極切割板中部向上凸起，磁極切割板形狀與不銹鋼外殼底面匹配，磁極切割板位于U型磁鐵下方，磁極切割板一端與支撐板垂直固定連接。

優選的，磁極切割板前后方向長度與不銹鋼外殼前后方向長度比例為1:2-3，U型磁鐵固定在不銹鋼外殼的中央或后側。

優選的，磁力控制閥包括控制閥手柄、連接柱和固定螺栓，控制手柄與連接柱外端垂直連接呈“T”型，支撐板上設有通孔，固定螺栓穿過通孔緊固在連接柱內端。

優選的，通孔直徑大于固定螺栓螺桿直徑，通孔直徑小于固定螺栓螺帽直徑，通孔直徑小于連接柱直徑。

優選的，連接柱中部設有刻線螺紋，刻線螺紋兩側分別設有環形擋位凸起。

優選的，還包括光導纖維攝像裝置，光導纖維攝像裝置貫穿不銹鋼外殼后部，光導纖維攝像裝置底端設有微型攝像頭，光導纖維攝像裝置頂端設有外界設備連接端口。

優選的，手提桿呈“T”型。

本實用新型具有的優點和積極效果是：

1本實用新型涉及的傷口鐵質金屬可控磁性取出器可以將傷口中殘留的鐵質金屬碎屑吸出來，避免對傷口的二次傷害，并能夠較為徹底的將鐵屑吸取出來；

2取出器設有磁力切割裝置，能夠控制取出器的磁力作用，放置手術中吸手術用具，防干擾電子設備，日常攜帶時可以防干擾手機信號；

3采用U型磁鐵，磁吸力較大，提高吸取效果；

4本實用新型也可以應用于日常保健，例如磁療按摩，可以促進細胞代謝，增加細胞活性，還具有排毒作用。

附圖說明

圖1是本實用新型的結構示意圖；

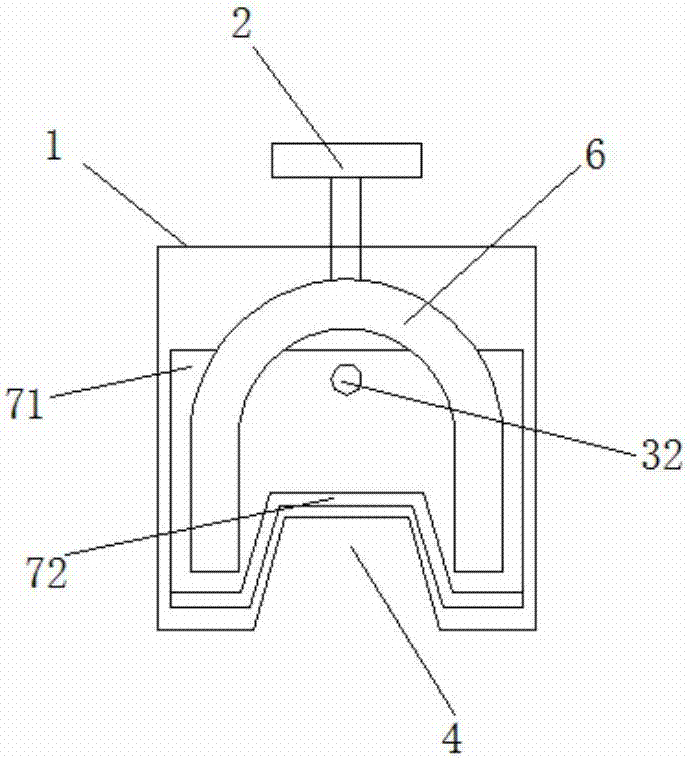

圖2是本實用新型左右向剖面結構示意圖；

圖3是本實用新型前后向剖面結構示意圖；

圖4是本實用新型局部結構示意圖。

圖中：

1、不銹鋼外殼 2、手提桿 3、磁力控制閥

31、控制閥手柄 32、固定螺栓 33、刻線螺紋

4、磁力槽 5、光導纖維攝像裝置 6、U型磁鐵

7、磁力切割裝置 71、支撐板 72、磁極切割板

具體實施方式

下面結合附圖對本實用新型的一個實施例做出說明。

如圖1圖2圖3圖4所示，傷口鐵質金屬可控磁性取出器，包括不銹鋼外殼1、手提桿2、U型磁鐵6、磁力切割裝置7和磁力控制閥3，U型磁鐵6、磁力切割裝置7位于不銹鋼外殼1內部，手提桿2位于不銹鋼外殼1頂面上，磁力控制閥3外側露在不銹鋼外殼1的正面外，內側連接磁力切割裝置7。

不銹鋼外殼1為底面向內凹陷的立方體，不銹鋼材料使用壽命較長，易于滅菌，是醫療器械較為常用的材料，不銹鋼外殼1左右方向截面呈倒置的“凹”型，不銹鋼外殼1底面向內凹陷形成磁力槽4，磁力槽4指向需要去除鐵質金屬的傷口處，不銹鋼外殼1體積較小，方便攜帶，無需動力源，可應用于戰地醫生在野外的傷口處理工作。手提桿2固定在不銹鋼外殼1頂面的中央，手提桿2呈“T”型，方便提拉。

磁力控制閥3包括控制閥手柄31、連接柱和固定螺栓32，控制閥手柄31與連接柱外端垂直連接呈“T”型，方便旋轉連接柱，磁力切割裝置7位于不銹鋼外殼1內側，連接柱穿過不銹鋼外殼1正面，內端連接磁力切割裝置7，磁力切割裝置7包括支撐板71和磁極切割板72，支撐板71呈倒置的“凹”型，支撐板71高度小于不銹鋼外殼1高度，左右寬度也略小于不銹鋼外殼1寬度；支撐板71上設有通孔，固定螺栓32穿過通孔緊固在連接柱內端，通孔直徑大于固定螺栓32螺桿直徑，小于固定螺栓32螺帽直徑，并且小于連接柱直徑，使支撐板71掛在固定螺栓32螺桿上，能夠隨著磁力控制閥3前進后退，同時不會隨著連接柱的旋轉而旋轉；連接柱中部設有刻線螺紋33，刻線螺紋33兩側分別設有環形擋位凸起，規定了磁力控制閥3的移動范圍，使用時，通過旋轉控制閥手柄31，使磁力控制閥3沿連接柱上的螺紋向內或向外移動，帶動磁力控制閥3內端連接的磁力切割裝置7前后移動；磁極切割板72中部向上凸起，磁極切割板72形狀與不銹鋼外殼1底面匹配，二者向上凸起的程度相同，可以為弧形凸起或方形凸起，并且，磁極切割板72位于不銹鋼外殼1底面上方，與不銹鋼外殼1底面留有一定距離；磁極切割板72位于U型磁鐵6下方，磁極切割板72一端與支撐板71垂直固定連接，磁極切割板72由能夠阻斷或減弱磁力的材料制成，例如純鐵材料，磁極切割板72前后方向長度與不銹鋼外殼1前后方向長度比例為1:2-3，U型磁鐵6固定在不銹鋼外殼1的中央或后側；U型磁鐵6位于不銹鋼外殼1內部，U型磁鐵6頂部固定在不銹鋼外殼1頂面的內側，U型磁鐵6兩磁極向下，磁力槽4位于U型磁鐵6兩磁極之間，當U型磁鐵6固定在不銹鋼外殼1的中央時，磁極切割板72前后方向長度可以是不銹鋼外殼1前后方向長度的1/3，當U型磁鐵6固定在不銹鋼外殼1的后部時，磁極切割板72前后方向長度可以是不銹鋼外殼1前后方向長度的1/2，保證磁力控制閥3向內移動到最大程度時使磁極切割板72完全覆蓋U性磁鐵的磁力范圍。

傷口鐵質金屬可控磁性取出器還設有光導纖維攝像裝置5，光導纖維攝像裝置5貫穿不銹鋼外殼1后部，光導纖維攝像裝置5底端設有微型攝像頭，光導纖維攝像裝置5頂端設有外界設備連接端口，根據使用場地和實用需要可外接顯示設備，可同步觀察傷口中的鐵質金屬的吸取狀況。

本實例的工作過程：

傷口鐵質金屬可控磁性取出器不使用時，磁力控制閥為最大限度向內旋轉，使U型磁鐵磁力范圍被磁極切割板全部阻擋覆蓋，需要使用時，握住控制閥手柄延螺紋旋轉，帶動磁力切割裝置向后移動，漏出U型磁鐵，釋放磁力，握住手提桿將磁力槽部分對準傷口，將傷口處的鐵質金屬吸出來，移開后，旋轉磁力控制閥再次切割隔絕磁力，去除粘在不銹鋼外殼底面的鐵屑。

以上對本實用新型的一個實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
