本實用新型涉及醫療設備領域，具體地講，涉及一種折疊便攜麻醉檢驗箱。

背景技術：

目前，醫務人員在對病人進行麻醉時，需要用到多種麻醉用具，而當醫務人員外出執行緊急任務時大量麻醉設備不方便攜帶，普通工具儲存運輸麻醉設施時容易造成麻醉設施的損壞，給醫務人員的工作造成困難，從而給醫務人員帶來了極大的工作難度。。

技術實現要素：

本實用新型要解決的技術問題是提供一種折疊便攜麻醉檢驗箱，方便攜帶麻醉檢驗設備。

本實用新型采用如下技術方案實現發明目的：

一種折疊便攜麻醉檢驗箱，包括上端開口的醫療箱，其特征是：所述醫療箱上部設有對稱的滑槽，兩個所述滑槽之間設有上箱板，所述上箱板兩側連接有滑塊，所述上箱板一端連接有把手，所述把手穿過所述醫療箱側壁上的開口，所述醫療箱內設有工具箱，所述工具箱設有底槽和一組設備槽，所述底槽和所述設備槽兩側鉸接有一組連桿，所述底槽中部?jī)蓚?cè)分別連接有對稱拉繩，每個所述拉繩通過滑輪穿出所述醫療箱連接有檔桿，所述醫療箱下部外側設有與所述檔桿配合的檔環。

作為本技術方案的進一步限定，所述開口的上側設有止回凸塊，所述止回凸塊通過扭簧固定在所述醫療箱外壁上。

作為本技術方案的進一步限定，所述上箱板一端設有凹槽。

現有技術相比，本實用新型的優點和積極效果是：工具箱具有分層折疊的效果，使用時，通過拉動滑輪上的拉繩，將工具箱從醫療箱內升起，拉繩外端的檔桿和檔環配合使其固定，工具箱打開，方便取用各種醫療器械；使用完畢后將工具箱收起放回醫療箱內，大大節省了空間，取用方便；上箱板可以在滑槽內滑動，止回凸塊起到限位固定的作用，使上箱板不會滑出，對工具箱起到保護作用；按住通過扭簧固定的止回凸塊，拉住把手將上箱板從滑槽內抽出，上箱板抽出過程中松開止回凸塊，當拉到凹槽時止回凸塊會將上箱板卡住，上箱板可作為器械臺使用，方便外出進行急救處理。

附圖說明

圖1為本實用新型的整體結構示意圖。

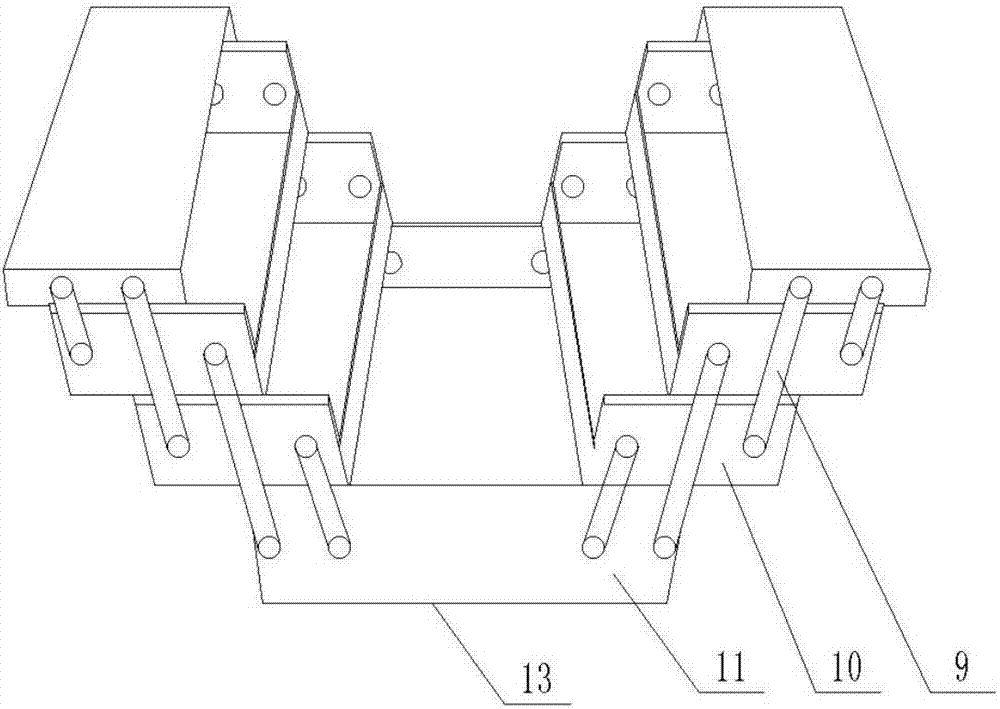

圖2為本實用新型的工具箱的結構示意圖。

圖3為本實用新型的側視圖。

圖中：1、醫療箱，2、滑槽，3、上箱板，4、止回凸塊，4A、扭簧，5、把手，6、檔桿，7、滑輪，8、拉繩，9、連桿，10、設備槽，11、底槽，12、檔環，13、工具箱，14、凹槽，15、開口，16、滑塊。

具體實施方式

下面結合附圖，對本實用新型的一個具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

如圖1-圖3所示，本實用新型一種折疊便攜麻醉檢驗箱，包括上端開口的醫療箱1，所述醫療箱1上部設有對稱的滑槽2，兩個所述滑槽2之間設有上箱板3，所述上箱板3兩側連接有滑塊16，所述上箱板3一端連接有把手5，所述把手5穿過所述醫療箱1側壁上的開口15，所述醫療箱1內設有工具箱13，所述工具箱13設有底槽11和一組設備槽10，所述底槽11和所述設備槽10兩側鉸接有一組連桿9，所述底槽11中部?jī)蓚?cè)分別連接有對稱拉繩8，每個所述拉繩8通過滑輪7穿出所述醫療箱1連接有檔桿6，所述醫療箱1下部外側設有與所述檔桿6配合的檔環12。

所述開口15的上側設有止回凸塊4，所述止回凸塊4通過扭簧4A固定在所述醫療箱1外壁上。

所述上箱板3一端設有凹槽14。

本實用新型的工作流程為：按住通過扭簧4A固定的止回凸塊4，拉住把手 5將上箱板3從滑槽2內抽出，上箱板3抽出過程中松開止回凸塊4，當拉到凹槽14時止回凸塊4會將上箱板3卡住，上箱板3可作為器械臺使用，兩側同時拉動檔桿6，拉繩8繞著滑輪7運動，帶動工具箱13向上移動，將工具箱13 從醫療箱1內升起，拉繩8外端的檔桿6和檔環12配合使其固定，工具箱13 設置的底槽11和設備槽10通過連桿9鉸接，可以折疊分層，工具箱13打開，方便取用各種醫療器械，使用完畢后將工具箱13收起，把檔桿6從檔環12中抽出，使工具箱13回到醫療箱1內，大大節省了空間，取用方便，再次按住止回凸塊4，止回凸塊4從凹槽14移出，推動把手5將上箱板3推入滑槽2內，松開止回凸塊4，止回凸塊4復位對上箱板3限位固定，使上箱板3不會滑出，對工具箱13起到保護作用。

以上公開的僅為本實用新型的一個具體實施例，但是，本實用新型并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
