本實用新型屬于骨科醫用內植入物，具體為一種一體化帶尾環的自攻自鉆錨釘。

背景技術：

隨著骨科手術技術的飛速發展，和治療理念的日益革新，在治療骨折的同時重建周圍軟組織，韌帶成為業內共識，帶線錨釘的出現，為還在自創鏍釘綁線的骨科醫生們帶來福音，甚至可以延伸應用到椎板減壓術等手術中，進行骨活瓣固定，但其設計、操作復雜，且均為進口，高昂的價格有些讓人望而卻步，所以一種設計、操作簡便，同時價格低廉的替代產品呼之欲出。

進口帶線錨釘之所以價格昂貴，不僅是因為進口，最主要是由于其設計復雜，需要將線和錨釘固定在一起，又要允許線材自由滑動，又要防止脫出，錨釘尾部帶線后，又沒有改錐的操作空間，所以還要配套設計相應的專用改錐，成本驟然增加。其次，由于其設計復雜，使用時便需要嚴格按照其標準步驟使用，稍有不慎前功盡棄，且若在鏍釘旋入骨質后出現問題，因為配套改錐已與鏍釘斷開，無法再次連接，可能造成鏍釘取出困難，出現“一錘子買賣”，無法進行調整的窘境。

若退而求其次，使用傳統的普通鏍釘綁線技術，則極有可能出現線材從鏍釘尾部滑脫，鏍釘鏍紋切割線材而導致斷裂等諸多失敗風險。

技術實現要素：

本實用新型為了能使醫生在操作中更加自由簡便，又同時大大降低產品價位，提供了一種一體化帶尾環的自攻自鉆錨釘。

本實用新型采用如下技術方案：

一種一體化帶尾環的自攻自鉆錨釘，包括一體式的釘頭、釘身和釘尾，所述釘頭為自攻自鉆釘尖，釘身為環繞螺紋的實心釘體，所述釘尾靠近釘身的部位設有橫向貫穿的穿線孔，釘尾外側開有相對軸線對稱、沿釘尾軸向通長設置的藏線槽，藏線槽與穿線孔垂直相貫，釘尾末端設有與藏線槽相連的“一”字形改錐凹槽。

所述釘尾與釘身為錐形過渡連接，穿線孔設于過渡連接段，過渡連接段設有與釘身相同的外螺紋。

所述穿線孔為橢圓形，橢圓的長邊與釘身軸線平行。

所述釘身長度為12-30mm。

所述藏線槽的橫截面直徑不小于1.5mm的半圓形凹槽，即不小于手術使用的5號線材的兩倍，以容納2根線材的通過。

本實用新型具有如下有益效果：

1、錨釘尾部設有橫向貫穿的穿線孔，可穿線形成帶線錨釘，用于各種需要使用帶線錨釘的骨科手術，較普通“鏍釘綁線”技術更加可靠及簡便，比起價格昂貴設計復雜的帶線錨釘，操作更加簡便，費用大幅減少，在保證療效的同時，為患者極大地減輕了經濟負擔；

2、錨釘釘尾設有藏線槽，可有效避免錨釘旋入、旋出時釘體與周圍骨質相切割縫線；

3、錨釘采用自攻自鉆式釘頭，使用時無需提前鉆孔和攻絲，植入操作效率更高；

4、錨釘釘身直徑和螺紋可根據需要選型設計，能適用于松質骨區域或皮質骨區域的固定。

附圖說明

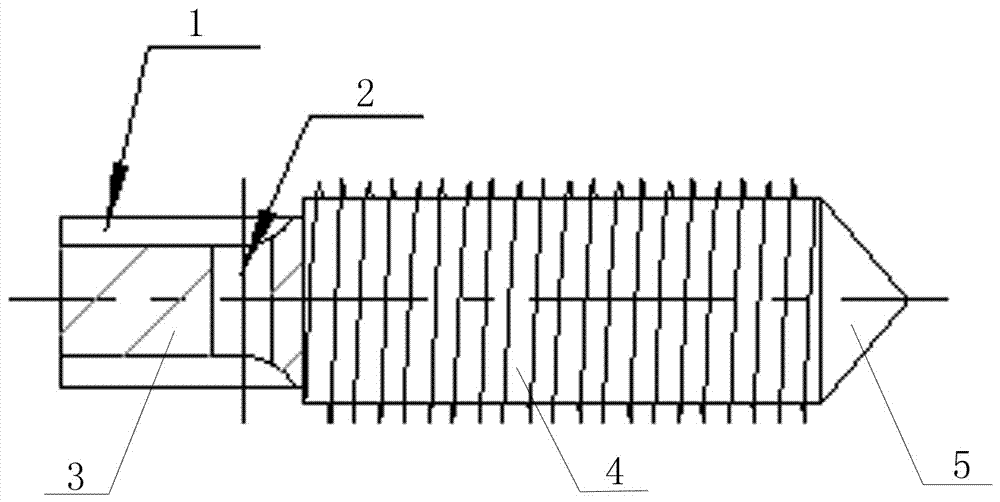

圖1為本實用新型的結構主視圖；

圖2為釘尾部的剖視圖；

圖中：1-藏線槽、2-穿線孔、3-釘尾、4-釘身、5-釘頭。

具體實施方式

如圖1所示的一體化帶尾環的自攻自鉆錨釘，包括一體式的釘頭、釘身和釘尾，釘頭部為自攻式鉆頭形，釘身為實心釘體環繞鏍紋；釘尾段有一橢圓形橫行孔洞貫穿作為穿線孔，橢圓形長邊與釘體平行，孔洞區域釘體直徑略粗（錐形過渡連接）以保證釘體強度，釘尾末端設計有凹槽，便于使用相應型號改錐旋入和旋出鏍釘。

所述釘尖是自攻自鉆式釘尖，即帶螺紋的鉆頭式設計，使得鏍釘可自行旋入，而無需提前鉆孔和攻絲。

所述釘身為實心釘體結構，直徑規格2.7mm、3.0mm、3.5mm、4.0mm等，長度為12-30mm，雙數分級。

所述鏍紋環繞在釘體周圍，分皮質骨和松質骨鏍紋兩種，松質骨鏍紋較寬，較深，紋數較少，紋距較寬，適合于松質骨區域固定；皮質骨鏍紋較窄，較淺，紋數較多，紋距較近，適合于皮質骨區域固定。

所述釘尾段有一橢圓形橫行孔洞貫穿，橢圓形長邊與釘體平行，用于線材的穿行，滑動，構成孔洞的外壁仍有鏍紋延續，可將鏍釘完全埋進骨質內，孔洞區域釘體直徑略粗以保證釘體強度。

所述藏線槽為釘尾橫行穿線孔兩側平行向釘尾延伸的凹槽，用于縫線走行，避免旋入和旋出螺釘時釘體與周圍骨質互相切割縫線。

所述末端有“一”字形凹槽，與藏線槽相連，便于使用相應型號，通用“一”字型改錐旋入和旋出鏍釘。

本實用新型所述錨釘，在尾部帶有穿線孔，允許穿線而形成帶線錨釘，可用于各種需要使用帶線錨釘的骨科手術，在保證療效的同時，使得操作更加簡便，價格更加低廉。

本實用新型在大膽改革新傳統錨釘帶線技術，改善現有帶線錨釘的繁復，以在不改變固定強度和治療效果的基礎上，盡可能的簡化設計，簡便操作，降低成本，縮短骨科醫生的學習曲線，以期人人會用，減少患者支出，達到人人用得起。
