本發明涉及醫療用品技術領域，尤其涉及一種多功能的督脈灸裝置。

背景技術：

督脈灸治療在中醫外治治療中應用廣泛，適應于陽虛癥、氣虛、強直性脊柱炎、痛經、失眠等亞健康人群。治療時把姜蓉鋪在督脈相應治療區域，然后把艾絨放在姜蓉上面點燃。目前的治療步驟是在治療區鋪好藥物及宣紙后，用手分次把需要的姜蓉放在治療區宣紙上，塑成長方體形，再用手在姜蓉上面按出放艾絨所需的凹槽，最后放艾絨在凹槽點燃開始治療，結束后用手將艾絨、姜蓉分段取下。由于沒有外擋板或框架，容易導致材料散落，燙傷患者皮膚及操作者手部，操作繁瑣、不安全。

把姜蓉放在治療區先塑形再按出凹槽，過程費時，姜蓉易散落在各處，且塑形不佳，姜蓉高低不均勻，受熱不均勻，姜蓉上面的凹槽深淺不一，不利于放艾絨。在操作過程中姜蓉、艾絨容易散落，溫度不易調控，又不利于治療者操作。患者在治療過程中還要防止咳嗽等引起振動，以免艾絨、姜蓉散落燙傷皮膚，或者釀成火災。

技術實現要素：

本發明所解決的技術問題是：提供一種督脈灸裝置，該裝置可將姜蓉直接壓實成型，操作簡便，而且能夠對姜蓉的寬度進行調節，在治療的整個過程中可防止掉艾灰、火星燙傷患者皮膚，提高療效，安全、操作方便、成本低廉、實用性強。

為解決上述技術問題，本發明所采用的技術方案為：一種督脈灸裝置，包括擋板框架，所述擋板框架由左擋板、前固定板、右擋板以及后固定板固定連接而成；底網固定設置于所述擋板框架底部；寬度調節裝置包括左推板和右推板，所述左推板和所述右推板并排設置于所述左擋板與所述右擋板之間；左推桿的一端貫穿所述左擋板頂靠于所述左推板，所述左推桿的另一端固定連接有調節手柄，右推桿的一端貫穿所述右擋板頂靠于所述右推板，所述右推桿的另一端固定連接有調節手柄。

作為一種改進的方式，所述左推桿與所述左擋板螺紋連接，所述右推桿板與所述右擋板螺紋連接。

作為一種改進的方式，所述左推板固定連接有左導向柱，所述左導向柱滑動安裝于所述左擋板上的導向孔內，所述右推板固定連接有右導向柱，所述右導向柱滑動安裝于所述右擋板上的導向孔內。

作為一種改進的方式，所述寬度調節裝置上方設置有蓋板。

作為一種改進的方式，所述擋板框架的內側壁上設有一個臺階面，所述蓋板設置于所述臺階面上。

作為一種改進的方式，所述前固定板和所述后固定板之間設有溫度調節裝置，所述溫度調節裝置包括片狀的支撐條和艾絨盛裝網盤，所述支撐條插裝于所述前固定板和所述后固定板上開設的調溫通孔內，所述艾絨盛裝網盤放置于所述支撐條上。

作為一種改進的方式，所述調溫通孔包括低溫擋孔、高溫擋孔以及過渡孔，所述低溫擋孔設置于所述高溫擋孔上方，所述過渡孔連通所述低溫擋孔與所述高溫擋孔。

作為一種改進的方式，所述支撐條的一端套設有隔熱套。

作為一種改進的方式，所述擋板框架外側固定安裝有提手。

作為一種改進的方式，所述左擋板和所述右擋板為耐熱塑料板。

采用上述技術方案所取得的技術效果為：

采用該督脈灸裝置進行治療的過程中擋板框架內的姜蓉和艾絨不會散落到擋板框架外部，燙傷患者皮膚，調節左推板與右推板之間的距離可對姜蓉的寬度進行調節，以適用于不同體型的患者。治療結束后可將治療裝置整體移動、取出，防止燙傷、利于清潔，且便于二次使用。本發明的結構簡單，操作方便，安全、實用。

由于左推桿與左擋板螺紋連接，右推桿板與右擋板螺紋連接，可以通過旋轉左推桿上的調節手柄或右推桿上的調節手柄即可調節左推板與右推板之間的距離，采用螺紋連接的結構便于調節。

由于左推板固定連接有左導向柱，左導向柱滑動安裝于左擋板上的導向孔內，右推板固定連接有右導向柱，右導向柱滑動安裝于右擋板上的導向孔內，左導向柱對左推板起到導向作用，右導向柱對右推板起到導向作用。

由于寬度調節裝置上方設置有蓋板，在調整寬度調節裝置時蓋板可將姜蓉壓緊實。

由于擋板框架的內側壁上設有一個臺階面，蓋板設置于臺階面上，使蓋板密封擋板框架頂部的口部，可實現治療結束后燃燒艾絨的快速滅火，操作簡單、方便、快捷。

由于前固定板和后固定板之間設有溫度調節裝置，溫度調節裝置包括片狀的支撐條和艾絨盛裝網盤，支撐條插裝于前固定板和后固定板上開設的調溫通孔內，艾絨盛裝網盤放置于支撐條上，點燃的艾絨集中放置于艾絨盛裝網盤內，可實現對人體的局部穴位溫度二次調節，在進一步提高療效的同時又可以節約艾絨使用量，降低成本。支撐條可以根據需要靈活放置，艾絨盛裝網盤也可以根據患者病況增減，操作靈活、簡單，實用性強。

由于調溫通孔包括低溫擋孔、高溫擋孔以及過渡孔，低溫擋孔設置于高溫擋孔上方，過渡孔連通低溫擋孔與高溫擋孔，當支撐條位于低溫擋孔或高溫擋孔內時高度不同，通過調節支撐條與艾絨和姜蓉的高度距離實現溫度再次調節，既可以提高療效及患者舒適度，又可以靈活操控，解決原始治療方法局部溫度調節困難的問題。

由于擋板框架外側固定安裝有提手，方便取放和移動治療裝置。

由于左擋板和右擋板為耐熱塑料板，耐熱塑料板具有一定的彈性，左擋板和右擋板會在自身重力的作用下與人體的皮膚貼合，符合人體背部的生理彎曲度。

附圖說明

圖1是本發明實施例一的結構示意圖；

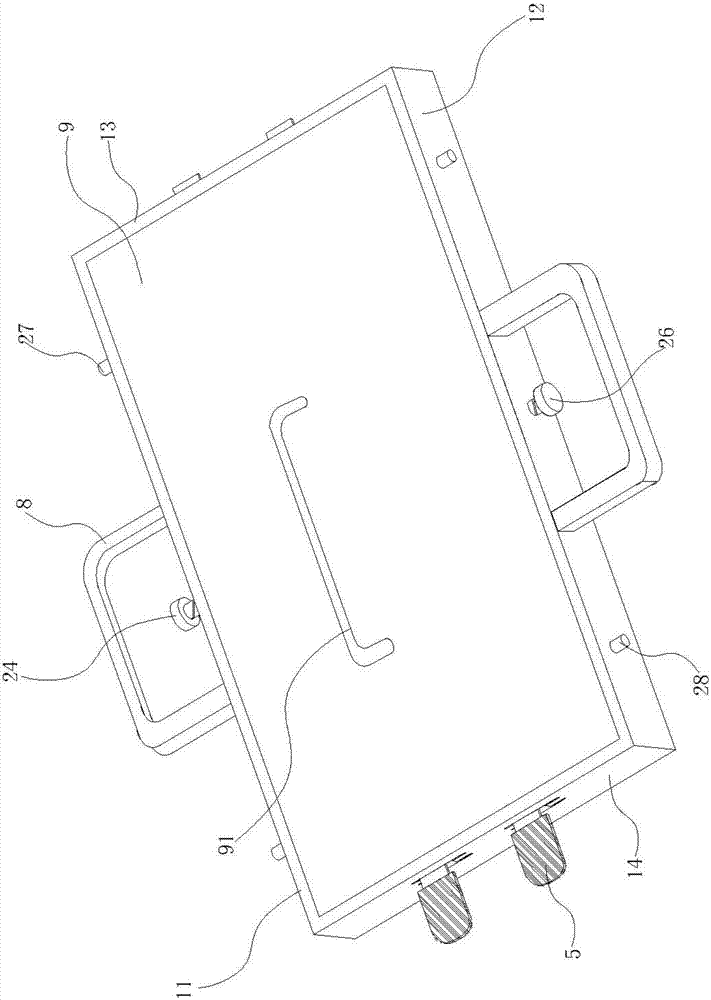

圖2是本發明實施例一裝配蓋板的結構示意圖；

圖3是本發明實施例二的結構示意圖；

圖中，11-左擋板，12-右擋板，13-前固定板，14-后固定板，21-左推板，22-右推板，23-左推桿，24-左調節手柄，25-右推桿，26-右調節手柄，27-左導向柱，28-右導向柱，3-支撐條，4-艾絨盛裝網盤，5-隔熱套，6-底網，71-低溫擋孔，72-高溫擋孔，73-過渡孔，8-提手，9-頂蓋，91-把手，10-臺階面。

具體實施方式

下面結合附圖和實施例對本發明進一步說明。

實施例一

如圖1所示，一種督脈灸裝置，包括擋板框架，擋板框架由左擋板11、前固定板13、右擋板12以及后固定板14固定連接成一體。底網6固定設置于擋板框架底部，底網6可防止上方的姜蓉下陷，對藥材起到支撐、固定的作用。

寬度調節裝置包括左推板21和右推板22，左推板21和右推板22并排設置于左擋板11與右擋板12之間。左推板21固定連接有兩個左導向柱27，左導向柱27滑動安裝于左擋板11上的導向孔內，右推板22固定連接有兩個右導向柱28，右導向柱28滑動安裝于右擋板12上的導向孔內。

左推桿23的一端貫穿左擋板11頂靠于左推板21，左推桿23的另一端固定連接有左調節手柄24；右推桿25的一端貫穿右擋板12頂靠于右推板22，右推桿25的另一端固定連接有右調節手柄26。推動左調節手柄24和右調節手柄26可調整左推板21與右推板22之間的距離，從而實現將姜蓉壓實或根據不同體型的患者調節姜蓉的寬度。

左推桿23與左擋板11還可采用螺紋連接的方式，右推桿25板與右擋板12也可采用螺紋連接的方式，通過旋轉左推桿23或右推桿25上的調節手柄可實現對左推板21與右推板22之間的寬度調節，將姜蓉壓緊實。

結合圖1和圖2共同所示，擋板框架的內側壁上設有一個臺階面10，蓋板9的頂部固定設有把手91，蓋板9設置于臺階面10上。蓋板9位于寬度調節裝置的上方。在左推板21與右推板22之間裝入適量的姜蓉，在寬度調節裝置對姜蓉的寬度進行調節的過程中，左推板21、右推板22、底網6、蓋板9以及擋板框架共同圍成封閉的空間，從而可將姜蓉壓緊實。蓋板9與擋板框架通過臺階面10密封接觸，在治療過程結束后，可蓋上蓋板10對燃燒的艾絨進行滅火。

前固定板13和后固定板14之間設有溫度調節裝置，溫度調節裝置包括薄片狀的支撐條3和艾絨盛裝網盤4，支撐條3插裝于前固定板13和后固定板14上開設的調溫通孔內，支撐條3的寬度為2～3.5厘米，支撐條3優選為導熱性好的不銹鋼材料，選用不銹鋼材料導熱迅速、耐用。支撐條3的一端套設有隔熱套5，隔熱套5可采用耐火橡膠材料，避免在操作過程中燙傷操作者。艾絨盛裝網盤4放置于支撐條3上，艾絨盛裝網盤4優選由不銹鋼材料制成。在艾絨盛裝網盤4內盛裝點燃的艾絨，于不同位置放置艾絨盛裝網盤4實現局部的溫度調節，操作方便，快捷，節約材料可以反復使用，還能夠使操作準確到疼痛點、穴位，達到提高療效及患者的舒適度的功效。

調溫通孔包括低溫擋孔71、高溫擋孔72以及過渡孔73，過渡孔73連通低溫擋孔71與高溫擋孔72。低溫擋孔71、過渡孔73以及高溫擋孔72組合成“工”字形的調溫通孔。低溫擋孔71和高溫擋孔72的高度高于姜蓉和艾絨的高度，且低溫擋孔71開設于高溫擋孔72上方，將支撐條3插裝于低溫擋孔71或高溫擋孔72后，支撐條3對艾絨盛裝網盤4的支撐高度不同，從而達到調節溫度的效果。低溫擋孔71與高溫擋孔72之間的過渡孔73方便支撐條3在低溫擋孔71與高溫擋孔72之間轉換。為方便對本裝置整體的取放和移動，可在擋板框架外側固定安裝提手8。

左擋板11和右擋板12為耐熱塑料板，且優選為PVC材料板，耐熱塑料板具有一定的彈性，左擋板11和右擋板12會在重力的作用下與人體的皮膚貼合，符合人體背部的生理彎曲度。

實施例二

本實施例與實施例一的結構基本相同，不同之處在于，擋板框架由左擋板11、前固定板13、右擋板12以及后固定板14固定連接成“井”字形，如圖3所示。本實施例省去了固定安裝于擋板框架的提手8，也能方便的移動和取放。

本發明的使用方法為：

將本發明的督脈灸裝置整體放置于患者背部的督脈上方，將適量姜蓉裝到左推板21與右推板22之間，將蓋板9蓋于寬度調節裝置上方，調節左推板21與右推板22之間的距離將姜蓉壓緊實。取下蓋板9，在姜蓉上方放置艾絨并點燃對患者進行治療。根據患者的需要將支撐條3放置于低溫擋孔71或高溫擋孔72內，在支撐條3上放置裝有點燃的艾絨的艾絨盛裝網盤4，從而進行有效的調節溫度，還可實現控制病灶對應穴位局部溫度，以適用于不同病情的患者，提高治療效果。治療結束后，可將蓋板9蓋于擋板框架上對艾絨進行快速滅火。

綜上所述，本發明的督脈灸裝置結構簡單合理，操作方便安全，可操控性和實用性強，成本低，治療效果好。
