本發明涉及到醫療器械技術領域，具體涉及醫用手術持針器。

背景技術：

持針器是外科手術常用器械之一，目前持針器為不銹鋼多片結構，通過四連桿鉸鏈機構進行組合，其四連桿鉸鏈機構一端連接持針器、另一端與手柄之間通過鋼絲牽引連接，手柄拉動或放松鋼絲，從而控制持針器的張開和閉合，實現對縫針的夾持等功能。由于四連桿鉸鏈機構的結構精細，不僅制作工藝較復雜，提高了生產成本，而且使用后四連桿鉸鏈結構的間隙處難以清洗、消毒困難，影響手了術安全衛生。另外，由于細小的四連桿鉸鏈機構受力有限，使用一定次數后容易損壞，增加了使用成本。另外，持針器的夾持面材質為不銹鋼材料，彈性差、無應力變化特性，縫針受力不均容易折斷，影響手術操作。因此，現有技術持針器存在著生產成本高、加工難度大、消毒困難、易損壞和影響手術操作等問題。

技術實現要素：

為解決現有持針器存在的生產成本高、加工難度大、消毒困難、易損壞、影響手術操作等問題，本發明提出醫用手術持針器。

本發明醫用手術持針器，該持針器包括兩片上、下相對設置的持針體，所述持針體能夠隨著被夾持手術針尺寸大小的不同而調節夾持力，從而保證被夾持手術針受力均勻。

進一步，所述持針體采用超彈性材料制備從而實現能夠隨著被夾持手術針尺寸大小的不同而調節夾持力，所述超彈性材料的彈性變形量為0.5%~10%。

進一步，所述兩片或其中一片持針體為鎳鈦形狀記憶合金制備，且鎳鈦形狀記憶合金馬氏體向母相的轉變結束溫度低于37℃。

進一步，采用推管與連接桿的相對運動驅動設置在連接桿前端的持針器張開和閉合，包括連接桿、彈性件和兩片上、下相對設置的持針體，所述持針體通過彈性件連接在連接桿的前端且包括夾持體和夾持部；在兩片持針體閉合時，所述夾持部相互接觸，所述彈性件之間構成條形通孔；所述彈性件是指采用彈性材料制備的二個彈性支腳，二個彈性支腳的一端分別連接上、下相對設置的兩片夾持體，另一端合并后與連接桿的前端相連接，在外力消失后持針體在彈性件的作用下恢復成張開狀態。

進一步，所述連接桿為分體結構，分為連接桿前段和連接桿后段，所述連接桿前段的前端與持針體連接，連接桿前段的后端設置有與連接桿后段嵌合連接的凹槽及凸臺，或者與連接桿后段螺紋連接的螺栓或螺孔，或者與連接桿后段旋轉卡扣連接的卡銷或卡槽。

進一步，所述持針體、彈性件與連接桿或連接桿前段為整體結構，或者焊接或粘接為整體結構。

進一步，所述持針體的夾持體和夾持部為一體結構或者為分體式結構，所述分體式結構的夾持部通過卡槽固定在夾持體上，或者粘結在夾持體上，或者鑲接在夾持體上，或者焊接在夾持體上。

進一步，所述持針體沿閉合方向的左側或右側呈弧線狀，其弧線的弧度為0°～180°；或者，所述持針體沿閉合方向的上側或下側呈弧線狀，其弧線的弧度為小于90°。

進一步，所述彈性件的彈性支腳的外側面與推管的接觸部軸向間隔設置有若干定位凸起。

進一步，所述夾持部的相對面為夾持面，在所述夾持面上設置有相互交錯的紋路。

進一步，所述持針體、彈性件和連接桿裸露的表面除夾持面外均涂覆有表面光滑的絕緣層。

進一步，所述持針部夾持面表面涂覆有硬質合金層或陶瓷層。

進一步，所述持針體或夾持體為醫用不銹鋼、鈦合金、鎳基合金、鉻鎳鐵合金、塑料、陶瓷、高分子材料及其他復合材料以及上述材料兩種或兩種以上的組合。

本發明醫用手術持針器的有益效果是整體結構簡單，推管依靠外力相對連接桿向前移動驅動持針體的夾持部閉合夾持縫針，當外力消失，推管恢復原來位置，彈性件依靠自身彈性由閉合狀態逐漸張開，帶動持針體逐漸張開，操作方便且降低加工難度以及生產成本，易清洗消毒，不易損壞，延長持針器使用壽命，鎳鈦合金材質的持針體具有超彈性，縫針在夾持過程中受力均勻，不易折斷，降低手術風險，具有良好實用性。

附圖說明

圖1為本發明醫用手術持針器閉合狀態結構示意圖。

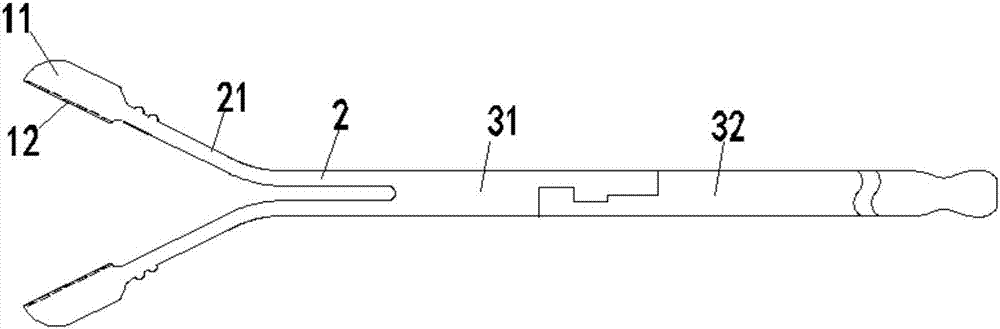

圖2為本發明醫用手術持針器張開狀態結構示意圖。

圖3為本發明醫用手術持針器沿閉合方向的右側呈0°～180°結構示意圖。

圖4為本發明醫用手術持針器沿閉合方向的上側彎曲且弧度小于90°結構示意圖。

圖5為本發明醫用手術持針器的連接桿前段與連接桿后段嵌合連接結構示意圖。

圖6為本發明醫用手術持針器的連接桿前段與連接桿后段螺紋連接結構示意圖。

圖7為本發明醫用手術持針器的連接桿前段與連接桿后段卡扣連接結構示意圖。

具體實施方式

下面結合附圖進一步闡述本發明的具體實施方式：

參見圖1為本發明醫用手術持針器閉合狀態結構示意圖。圖2為本發明醫用手術持針器張開狀態結構示意圖。圖3為本發明醫用手術持針器沿閉合方向的右側呈0°～180°結構示意圖。圖4為本發明醫用手術持針器沿閉合方向的上側彎曲且弧度小于90°結構示意圖。圖5為本發明醫用手術持針器的連接桿前段與連接桿后段嵌合連接結構示意圖。圖6為本發明醫用手術持針器的連接桿前段與連接桿后段螺紋連接結構示意圖。圖7為本發明醫用手術持針器的連接桿前段與連接桿后段卡扣連接結構示意圖。圖中，1為持針體、11為夾持體、12為夾持部、2為彈性件、21為定位凸起、3為連接桿、4為推管、31為連接桿前段、32為連接桿后段。

本發明醫用手術持針器，該持針器包括兩片上、下相對設置的持針體，所述持針體能夠隨著被夾持手術針尺寸大小的不同而調節夾持力，從而保證被夾持手術針受力均勻。持針體采用超彈性材料制備從而實現能夠隨著被夾持手術針尺寸大小的不同而調節夾持力，超彈性材料的彈性變形量為0.5%~10%。優選地，兩片或其中一片持針體為鎳鈦形狀記憶合金制備，且鎳鈦形狀記憶合金馬氏體向母相的轉變結束溫度低于37℃。采用馬氏體相向母相的轉變結束溫度低于37℃的鎳鈦形狀記憶合金是為了利用鎳鈦形狀記憶合金的超彈性特性，即具有變形量較大的彈性變形能力。正常情況下，人體內溫度在37℃左右，此時的鎳鈦形狀記憶合金具有超彈性。在外力的持續作用下，鎳鈦形狀記憶合金會誘發馬氏體相變，產生較大的彈性變形，使得持針體閉合時能夠克服局部應力的差異保持工作面的均勻接觸和受力，使得被夾持手術針能夠被穩固夾持，避免手術針?biāo)蓜?dòng)或脫落，具有較好實用性。

采用推管4與連接桿3的相對運動驅動設置在連接桿前端的持針器張開和閉合，包括連接桿3、彈性件和兩片上、下相對設置的持針體1，所述持針體1通過彈性件2連接在連接桿3的前端且包括夾持體11和夾持部12；在兩片持針體1閉合時，所述夾持部12相互接觸，所述彈性件2之間構成條形通孔；所述彈性件2是指采用彈性材料制備的二個彈性支腳，二個彈性支腳的一端分別連接上、下相對設置的兩片夾持體11，另一端合并后與連接桿3的前端相連接，在外力消失后持針體1在彈性件2的作用下恢復成張開狀態。推管在外力作用下相對連接桿向前移動驅動彈性件由自然張開狀態逐漸閉合并帶動持針體逐漸閉合，持針體閉合夾持面相互接觸夾持縫針，外力消失后推管逐漸恢復原來位置，彈性件依靠自身彈力逐漸成張開狀態，帶動持針體由閉合逐漸張開，夾持面分離，持針器整個張開和閉合過程操作方便，結構簡單，降低加工難度以及生產成本，易清洗消毒，不易損壞，延長持針器使用壽命。

連接桿3為分體結構，分為連接桿前段31和連接桿后段32，所述連接桿前段31的前端與與持針體1連接，連接桿前段31的后端設置有與連接桿后段32嵌合連接的凹槽及凸臺，或者與連接桿后段32螺紋連接的螺栓或螺孔，或者與連接桿后段32旋轉卡扣連接的卡銷或卡槽。連接桿采用分體式連接方式，方便重新組裝和更換，減少包裝和消費成本。此外，持針體、彈性件與連接桿或連接桿前段為整體結構，或者焊接或粘接為整體結構。

持針體1的夾持體和夾持部為一體結構或者為分體式結構，分體式結構的夾持部12通過卡槽固定在夾持體11上，或者粘結在夾持體11上，或者鑲接在夾持體11上，或者焊接在夾持體11上，當持針體1使用一段時間磨損導致持針不穩時或夾持不同類型縫針時，可更換所需要的夾持部12，節省成本。

所述持針體沿閉合方向的左側或右側呈弧線狀，其弧線的弧度為0°～180°；或者，所述持針體沿閉合方向的上側或下側呈弧線狀，其弧線的弧度為小于90°，多種類型的持針體方便手術的操作。

彈性件2的彈性支腳的外側面與推管4的接觸部軸向間隔設置有若干定位凸起21，增大彈性件2與推管4之間的摩擦力，方便控制和固定持針體的張開角度，減少術者手部疲勞，省力且穩固性高。

夾持部12的相對面為夾持面，在所述夾持面上設置有相互交錯的紋路，增大夾持部與縫針之間的摩擦力，持針更穩。

當持針器連通電凝裝置時，可實現快速止血等功能，持針體、彈性件和連接桿裸露的表面除夾持面外均涂覆有表面光滑的絕緣層，保證術者安全的同時減少持針體進入闕卡的摩擦力以及推管與彈性件之間的摩擦力，方便持針體的張開或閉合，利于手術操作，比如特氟龍、陶瓷或其他高分子光滑材料。

持針部夾持面表面涂覆有硬質合金層或陶瓷層，增強持針部夾持面的耐磨性，延長使用壽命。

持針體或夾持體為醫用不銹鋼、鈦合金、鎳基合金、鉻鎳鐵合金、塑料、陶瓷、高分子材料及其他復合材料以及上述材料兩種或兩種以上的組合。材料選擇范圍廣，降低成本且利于推廣。

本發明醫用手術持針器的有益效果是整體結構簡單，推管依靠外力相對連接桿向前移動驅動持針體的夾持部閉合夾持縫針，當外力消失，推管恢復原來位置，彈性件依靠自身彈性由閉合狀態逐漸張開，帶動持針體逐漸張開，操作方便且降低加工難度以及生產成本，易清洗消毒，不易損壞，延長持針器使用壽命，鎳鈦合金材質的持針體具有超彈性，縫針在夾持過程中受力均勻，不易折斷，降低手術風險，具有良好實用性。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應該包含在本發明的保護范圍內。
