本發明屬于醫療設備技術領域，具體涉及一種便于搬運的擔架。

背景技術：

擔架是戰場、災難救援必備的工具。在進行搶救過程中，需要通過擔架將受傷人員進行輸送，但是長距離、長時間的搬運擔架，會導致救護人員的疲勞，甚至腰扭傷、腰部肌肉勞損，影響救援效率，當救護人員處于高壓工作時，很容易會因為過度勞累，從而使得自身身體狀況出現問題，導致救護工作更為艱難。

技術實現要素：

針對上述存在的問題和不足，本發明提供一種便于搬運的擔架，其結構設計合理、緊湊，其能夠大大提高擔架的實用性和便捷性。

為解決上述問題，所采取的技術方案是：

一種便于搬運的擔架，包括兩撐桿和設置在兩撐桿之間的帆布，在所述兩撐桿的兩端均設置有承力帶組件，所述的承力帶組件包括固定設置在撐桿上的殼體、設置在殼體內的承力帶儲存腔室和鋼條復位回卷腔室，所述承力帶儲存腔室和鋼條復位回卷腔室內設置有同步轉軸，在同步轉軸的左右兩段上分別盤繞設置有承力帶和回卷鋼條，承力帶儲存腔室頂部設置有出帶口，出帶口處設置有推壓緊固組件，所述推壓緊固組件包括固定設置在出帶口的一側的下臺面、和滑動卡設在出帶口另一側的上臺面，所述下臺面和上臺面之間設置有對應的壓緊斜面。

所述鋼條復位回卷腔室設置有支撐臺柱，所述回卷鋼條的其中一端與同步轉軸固定，回卷鋼條的另一端與支撐臺柱固定。

所述承力帶儲存腔室內呈圓周布設有多個支撐臺柱，所述承力帶盤設在支撐臺柱與同步轉軸之間。

上臺面上開設有引帶口，引帶口與出帶口錯位設置；當上臺面和下臺面的壓緊斜面對應貼合時，出帶口和引帶口之間的承力帶固定壓緊在兩壓緊斜面之間。

在對應的兩承力帶之間設置有背帶，所述背帶與所述承力帶之間可拆卸連接。

采用上述技術方案，所取得的有益效果是：

本發明結構設計合理、緊湊，其通過在撐桿兩端設置承力帶組件，從而能夠有效的將擔架上的一部分作用力通過承力帶施加在擔架員軀干上，從而減少手臂所受到的負載，便于在搬運過程中身體保持直立狀態，有效的緩解救援的高強度工作，防止擔架員的身體的勞損，便于持續高效的實施救援。

殼體還可以做為擔架的支撐腿，可以避免直接將擔架放置與地面，也可以預防放下?lián)軙r壓傷擔架員的手。

擔架兩端的承力帶可以調整各自長短，有利于不同身高的擔架員使用，避免擔架傾斜導致的重量分布不均；當遇見特殊路況時，比如：上下坡，上下樓梯時，承力帶可以根據情況調整，達到保持擔架的平衡的目的。

需要增加配套的背帶，將背帶與承力帶相連接后可以將擔架的重量轉移到擔架員軀干上。背帶可以設計為不同顏色，用來區分擔架員的身份，增加辨識度，還可以運用夜間熒光或者反光材料制成，方便尋找。

附圖說明

圖1為本發明的結構示意圖。

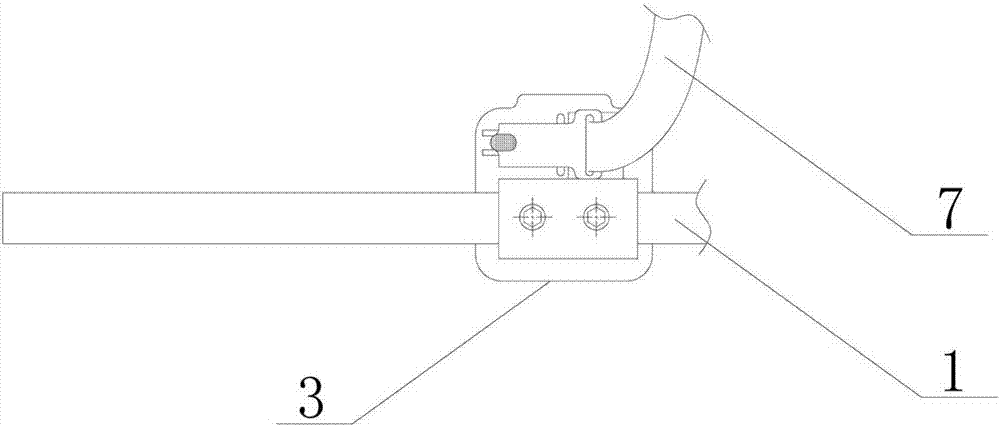

圖2為承力帶組件的結構示意圖。

圖3為承力帶儲存腔室的結構示意圖。

圖4為鋼條復位回卷腔室的結構示意圖。

圖中序號：1為撐桿、2為帆布、3為殼體、4為承力帶儲存腔、5為鋼條復位回卷腔、6為同步轉軸、7為承力帶、8為回卷鋼條、9為出帶口、10為下臺面、11為上臺面、12為支撐臺柱、13為引帶口、14為背帶。

具體實施方式

下面結合具體實施例及附圖對本發明進一步詳細說明，但本發明不限于這些實施例。

參見圖1-圖4，一種便于搬運的擔架，包括兩撐桿1和設置在兩撐桿之間的帆布2，在所述兩撐桿的兩端均設置有承力帶組件，所述的承力帶組件包括固定設置在撐桿上的殼體3、設置在殼體內的承力帶儲存腔室4和鋼條復位回卷腔室5，所述承力帶儲存腔室和鋼條復位回卷腔室內設置有同步轉軸6，在同步轉軸的左右兩段上分別盤繞設置有承力帶7和回卷鋼條8，承力帶儲存腔室頂部設置有出帶口9，出帶口處設置有推壓緊固組件，所述推壓緊固組件包括固定設置在出帶口的一側的下臺面10、和滑動卡設在出帶口另一側的上臺面11，所述下臺面和上臺面之間設置有對應的壓緊斜面。

所述鋼條復位回卷腔室設置有支撐臺柱12，所述回卷鋼條的其中一端與同步轉軸固定，回卷鋼條的另一端與支撐臺柱固定。

所述承力帶儲存腔室內呈圓周布設有多個支撐臺柱，所述承力帶盤設在支撐臺柱與同步轉軸之間。

上臺面上開設有引帶口13，引帶口與出帶口錯位設置；當上臺面和下臺面的壓緊斜面對應貼合時，出帶口和引帶口之間的承力帶固定壓緊在兩壓緊斜面之間。

在對應的兩承力帶之間設置有背帶14，從而可以將背帶斜套在軀干上，從而將擔架的作用力轉移至整個軀干上，便于進行實施救援。

本發明結構設計合理、緊湊，其通過在撐桿兩端設置承力帶組件，從而能夠有效的將擔架上的一部分作用力通過承力帶施加在肩膀上，從而減少手臂和腰椎所受到的負載，便于在搬運過程中身體舒緩，有效的緩解救援的高強度工作，便于持續高效的實施救援。

本發明并不局限于上述具體實施方式，本領域技術人員還可據此做出多種變化，但任何與本發明等同或者類似的變化都應涵蓋在本發明權利要求的范圍內。

技術特征：

技術總結
本發明屬于醫療設備技術領域。一種便于搬運的擔架，包括兩撐桿和設置在兩撐桿之間的帆布，在所述兩撐桿的兩端均設置有承力帶組件，所述的承力帶組件包括殼體、承力帶儲存腔室和鋼條復位回卷腔室，所述承力帶儲存腔室和鋼條復位回卷腔室內設置有同步轉軸，在同步轉軸的左右兩段上分別盤繞設置有承力帶和回卷鋼條，承力帶儲存腔室頂部設置有出帶口，出帶口處設置有推壓緊固組件，在對應的兩承力帶之間設置有可拆卸背帶。本發明能夠有效的將擔架上的一部分作用力通過承力帶施加在擔架員軀干上，從而減少手臂所受到的負載，便于在搬運過程中身體保持直立狀態，有效的緩解救援的高強度工作，防止擔架員的身體的勞損，便于持續高效的實施救援。

技術研發人員：許嘯;李曉惠
受保護的技術使用者：許嘯
技術研發日：2017.03.09
技術公布日：2017.07.28
