本發明涉及滑雪眼鏡，具體是涉及一種方便拆卸鏡片的滑雪眼鏡。

背景技術：

滑雪是人們喜愛的一種運動，在滑雪時需要穿戴滑雪眼鏡對眼睛進行保護，現在滑雪眼鏡的種類很多，但現有滑雪眼鏡基本都是固定成一體的，鏡片要從鏡框上拆卸下來非常麻煩，在鏡片損壞時就需要更換新的滑雪眼鏡，或者想要更換喜歡的新顏色鏡片時，也需要更換新的滑雪眼鏡，對消費者來說，開支比較大，為此，我們提出一種方便拆卸鏡片的滑雪眼鏡。

技術實現要素：

本發明要解決的技術問題是克服現有技術的缺陷，提供一種方便拆卸鏡片的滑雪眼鏡，解決了現有滑雪眼鏡無法更換鏡片的問題。

為解決上述技術問題，本發明提供以下技術方案：一種方便拆卸鏡片的滑雪眼鏡，包括鏡框主體、公四合扣安裝框、公四合扣、母四合扣安裝框、母四合扣和鏡片，所述鏡框主體外側左右兩端分別固定連接有鎖緊帶固定框，所述鏡框主體框架內側設有凹槽，所述凹槽底端設有透氣孔，所述鏡框主體正面立面上設有四合扣固定框安裝槽，所述四合扣固定框安裝槽左右兩端設有開口，所述四合扣固定框安裝槽內設有多個鎖緊孔，多個所述鎖緊孔中心對稱分布在四合扣固定框安裝槽內，多個所述鎖緊孔內分別安裝有多個鎖緊柱，多個所述鎖緊柱分別固定連接在公四合扣安裝框上，所述公四合扣安裝框外側固定連接有公四合扣，所述公四合扣安裝框外側安裝有母四合扣安裝框，所述母四合扣安裝框左右兩端分別固定連接有凸臺，所述母四合扣安裝框上固定連接有母四合扣，并且公四合扣進入母四合扣內，所述母四合扣安裝框外側固定連接有鏡片。

進一步的，所述透氣孔設有多個，多個所述透氣孔中心對稱分布在凹槽底端。

進一步的，所述公四合扣設有多個，多個所述公四合扣中心對稱固定連接在公四合扣安裝框外側，所述母四合扣設有多個，多個所述母四合扣中心對稱固定連接在母四合扣安裝框上，多個所述公四合扣與多個母四合扣相對應。

進一步的，所述開口與凸臺相對應，所述母四合扣安裝框安裝到公四合扣安裝框上后，母四合扣安裝框嵌入到四合扣固定框安裝槽內，并且所述凸臺進入開口內，所述凸臺與開口滑動配合。

進一步的，所述公四合扣安裝框和母四合扣安裝框與四合扣固定框安裝槽滑動配合。

本發明與現有技術相比具有的有益效果是：一種方便拆卸鏡片的滑雪眼鏡，采用新的結構，將現有產品四合扣利用到滑雪眼鏡上，充分的利用了四合扣能快速開合的原理，在滑雪眼鏡的鏡片損壞時，能快速更換鏡片，鏡框主體還可以使用，大大的減少了浪費，使用者可以隨意更換自己喜歡顏色的鏡片，不用購買多個滑雪眼鏡，只需要購買鏡片就可以了，大大減少了消費者的經濟開支，本發明結構簡單，操作快捷方便，實用性強。

附圖說明

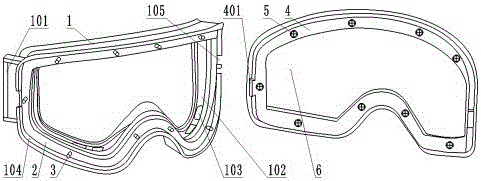

圖1為本發明一種方便拆卸鏡片的滑雪眼鏡的拆開結構示意圖。

圖2為本發明一種方便拆卸鏡片的滑雪眼鏡的鏡框主體結構示意圖。

圖3為本發明一種方便拆卸鏡片的滑雪眼鏡的公四合扣安裝框正面結構示意圖。

圖4為本發明一種方便拆卸鏡片的滑雪眼鏡的公四合扣安裝框背面結構示意圖。

圖5為本發明一種方便拆卸鏡片的滑雪眼鏡的鎖緊柱結構示意圖。

圖6為本發明一種方便拆卸鏡片的滑雪眼鏡的母四合扣安裝框結構示意圖。

圖中標號為：1-鏡框主體、101-鎖緊帶固定框、102-凹槽、103-透氣孔、104-四合扣固定框安裝槽、105-開口、106-鎖緊孔、2-公四合扣安裝框、201-鎖緊柱、3-公四合扣、4-母四合扣安裝框、401-凸臺、5-母四合扣、6-鏡片。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

參照圖1至圖6可知：一種方便拆卸鏡片的滑雪眼鏡，包括鏡框主體1、公四合扣安裝框2、公四合扣3、母四合扣安裝框4、母四合扣5和鏡片6，所述鏡框主體1外側左右兩端分別固定連接有鎖緊帶固定框101，所述鏡框主體1框架內側設有凹槽102，所述凹槽102底端設有透氣孔103，所述鏡框主體1正面立面上設有四合扣固定框安裝槽104，所述四合扣固定框安裝槽104左右兩端設有開口105，所述四合扣固定框安裝槽104內設有多個鎖緊孔106，多個所述鎖緊孔106中心對稱分布在四合扣固定框安裝槽104內，多個所述鎖緊孔106內分別安裝有多個鎖緊柱201，多個所述鎖緊柱201分別固定連接在公四合扣安裝框2上，所述公四合扣安裝框2外側固定連接有公四合扣3，所述公四合扣安裝框2外側安裝有母四合扣安裝框4，所述母四合扣安裝框4左右兩端分別固定連接有凸臺401，所述母四合扣安裝框4上固定連接有母四合扣5，并且公四合扣3進入母四合扣5內，所述母四合扣安裝框4外側固定連接有鏡片6。

所述透氣孔103設有多個，多個所述透氣孔103中心對稱分布在凹槽102底端，透氣孔103方便滑雪眼鏡內透氣。

所述公四合扣3設有多個，多個所述公四合扣3中心對稱固定連接在公四合扣安裝框2外側，所述母四合扣5設有多個，多個所述母四合扣5中心對稱固定連接在母四合扣安裝框4上，多個所述公四合扣3與多個母四合扣5相對應，公四合扣3和母四合扣5能夠相互配合，將鏡片6固定安裝在鏡框主體1上。

所述開口105與凸臺401相對應，所述母四合扣安裝框4安裝到公四合扣安裝框2上后，母四合扣安裝框4嵌入到四合扣固定框安裝槽104內，并且所述凸臺401進入開口105內，所述凸臺401與開口105滑動配合，凸臺401與開口105在安裝鏡片6時能夠對鏡片6進行定位。

所述公四合扣安裝框2和母四合扣安裝框4與四合扣固定框安裝槽104滑動配合，便于公四合扣安裝框2和母四合扣安裝框4安裝和拆卸靈活方便。

本發明的原理及優點：一種方便拆卸鏡片的滑雪眼鏡，采用新的結構，將四合扣設置到滑雪眼鏡上，在更換滑雪眼鏡鏡片6時，可以直接將滑雪眼鏡鏡片6連同母四合扣安裝框4一起從公四合扣安裝框2上摘下來，當鏡片6有損壞時，只需要更換鏡片6就可以了，不需要更換鏡框主體1，大大降低了使用者的損失，當消費者想要使用多種自己喜愛顏色的鏡片6時，可以隨意更換，只需要更換鏡片6就可以了，不需要更換整個滑雪眼鏡，大大節省了消費者的開支，本發明結構簡單，更換滑雪眼鏡鏡片6簡單快捷，大大方便了消費者的使用。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
