本發明涉及一種計算機主機箱消毒設備，尤其涉及一種計算機主機箱高效消毒設備。

背景技術：

機箱作為電腦配件中的一部分，它起的主要作用是放置和固定各電腦配件，起到一個承托和保護作用，此外，電腦機箱具有電磁輻射的屏蔽的重要作用，由于機箱不像CPU、顯卡、主板等配件能迅速提高整機性能，所以在DIY中一直不被列為重點考慮對象。但是機箱也并不是毫無作用，一些用戶買了雜牌機箱后，因?yàn)橹靼搴蜋C(jī)箱形成回路，導致短路，使系統變得很不穩定。

電腦主機箱使用時間長了，會積大量灰塵，而且還存在很多病菌，長時間不進行消毒處理會導致病菌的傳播，危害人們的身體健康，而人工進行消毒時，費時費力，因此亟需研發一種省時省力、消毒效果佳、不會危害到人們的身體健康的計算機主機箱高效消毒設備。

技術實現要素：

（1）要解決的技術問題

本發明為了克服電腦主機箱使用時間長了，存在很多病菌，長時間不進行消毒處理傳播病菌，危害人們的身體健康，而人工進行消毒時，費時費力的缺點，本發明要解決的技術問題是提供一種省時省力、消毒效果佳、不會危害到人們的身體健康的計算機主機箱高效消毒設備。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種計算機主機箱高效消毒設備，包括有底板、支腿、7型支板、橫板、上下移動裝置和噴液裝置，底板底部左右兩側都通過螺栓連接的方式安裝有支腿，底板頂部右側通過螺栓連接的方式安裝有7型支板，7型支板上設有上下移動裝置和噴液裝置，上下移動裝置的移動部件上連接有橫板。

優選地，上下移動裝置包括有第一電機、第一軸承座、絲桿、第一螺母、橫桿、第二軸承座、第一滑軌和第一滑塊，7型支板外頂部右側通過螺栓連接的方式安裝有第一電機，7型支板頂部右側嵌入式的安裝有第一軸承座，7型支板內右側面下部通過螺栓連接的方式安裝有橫桿，橫桿左端通過螺栓連接的方式安裝有第二軸承座，第二軸承座呈水平設置，第二軸承座與第一軸承座之間連接有絲桿，絲桿其中一端與第二軸承座內的軸承通過過盈連接的方式連接，絲桿另一端通過第一軸承座內的軸承與第一電機的輸出軸通過聯軸器連接，絲桿上安裝有第一螺母，7型支板內頂部左側通過螺栓連接的方式安裝有第一滑軌，第一滑軌呈豎直設置，第一滑軌上設有與其配合的第一滑塊，第一滑塊與第一滑軌滑動配合，第一滑塊與第一螺母之間通過螺栓連接的方式安裝有橫板。

優選地，噴液裝置還包括有壓縮缸、第一出液管、第一單向閥、噴嘴、第二出液管、第二單向閥、活塞、第一推桿、第一齒條、第一齒輪、第三單向閥、進液管、箱體和下料斗，橫板底部左右兩側通過螺栓連接的方式安裝有噴嘴，絲桿上安裝有第一齒輪，第一齒輪位于第一螺母上方，7型支板內側頂部中間通過螺栓連接的方式安裝有壓縮缸，壓縮缸內設有活塞，活塞呈豎直設置，活塞與壓縮缸內滑動配合，活塞右側面中間通過螺栓連接的方式安裝有第一推桿，第一推桿右端貫穿壓縮缸右側中部，第一推桿右端通過螺栓連接的方式安裝有第一齒條，第一齒條位于第一齒輪后方，第一齒條與第一齒輪嚙合，壓縮缸底部左側連接有第一出液管，第一出液管與壓縮缸內連通，第一出液管尾端與左側噴嘴連接，第一出液管上設有第一單向閥，壓縮缸底部左側連接有第二出液管，第二出液管位于第一出液管右方，第二出液管與壓縮缸內連通，第二出液管尾端與右側噴嘴連接，第二出液管上設有第二單向閥，壓縮缸頂部左側連接有進液管，進液管與壓縮缸內連通，進液管貫穿7型支板頂部左側，進液管上設有第三單向閥，7型支板外頂部左側通過螺栓連接的方式安裝有箱體，箱體底部右側與進液管尾端連接，進液管與箱體內連通，箱體頂部左側通過螺栓連接的方式安裝有下料斗，下料斗與箱體內連通。

優選地，還包括有固定裝置，固定裝置包括有螺桿、第二螺母、第三軸承座、錐形塊、第二滑軌、第二滑塊、第一固定塊、第一彈簧、第二推桿、活動塊和第二固定塊，底板頂部左側通過螺栓連接的方式安裝有第二固定塊，底板頂部右側通過螺栓連接的方式安裝有第二滑軌，第二滑軌上設有與其配合的第二滑塊，第二滑軌與第二滑塊滑動配合，第二滑塊左側面中間通過螺栓連接的方式安裝有第二推桿，第二推桿左端通過螺栓連接的方式安裝有活動塊，活動塊底部與底板頂部接觸，第二滑軌與第二滑塊之間連接有第一彈簧，第一彈簧套在第二推桿上，第二滑塊前側面上部通過螺栓連接的方式安裝有第一固定塊，底板底部右側嵌入式的安裝有第二螺母，第二螺母內轉動式的設有螺桿，底板頂部右側嵌入式的安裝有錐形塊，錐形塊位于第一固定塊下方，錐形塊底部中間通過螺栓連接的方式安裝有第三軸承座，第三軸承座內的軸承與螺桿尾端通過過盈連接的方式連接。

優選地，還包括有刷液裝置，刷液裝置包括有氣缸、第三滑軌、第三滑塊、第二齒條、第二齒輪、豎桿、空心套筒、活動桿、第二彈簧和毛刷，橫板底部中間通過螺栓連接的方式安裝有第三滑軌，第三滑軌上設有與其配合的第三滑塊，第三滑塊底部通過螺栓連接的方式安裝有第二齒條，橫板底部左側通過螺栓連接的方式安裝有氣缸，氣缸呈水平設置，氣缸的伸縮桿通過螺栓連接的方式與第三滑塊左側面連接，氣缸位于左側噴嘴后方，橫板底部中間通過螺栓連接的方式安裝有豎桿，豎桿位于第三滑軌后方，豎桿底端通過螺栓連接的方式安裝有第二齒輪，第二齒輪位于第二齒條正下方，第二齒輪與第二齒條嚙合，第二齒輪下方設有毛刷，毛刷頂部中間通過螺栓連接的方式安裝有空心套筒，空心套筒內設有活動桿，活動桿與空心套筒內底部之間連接有第二彈簧，活動桿頂端與第二齒輪連接。

優選地，還包括有攪拌裝置，攪拌裝置包括有第二電機、第四軸承座、轉軸和攪拌葉片，箱體外頂部中間通過螺栓連接的方式安裝有第二電機，第二電機呈豎直設置，箱體頂部中間嵌入式的安裝有第四軸承座，第四軸承座內安裝有轉軸，轉軸位于箱體內，轉軸頂端通過第四軸承座內的軸承與第二電機的輸出軸通過聯軸器連接，轉軸上均勻間隔的通過螺栓連接的方式安裝有攪拌葉片。

優選地，還包括有第三彈簧與鋼珠，轉軸上安裝有多個第三彈簧，第三彈簧均勻間隔的安裝在轉軸上，第三彈簧與攪拌葉片錯開，第三彈簧尾端連接有鋼珠。

優選地，攪拌葉片上開有多個通孔，通孔均勻間隔的分布在攪拌葉片上，通孔的形狀為圓形。

優選地，還包括有加強筋，第一滑軌右側面與7型支板內頂部之間連接有加強筋，加強筋位于壓縮缸左方，加強筋呈傾斜設置，加強筋其中一端通過螺栓連接的方式與7型支板內頂部左側連接，加強筋另一端通過螺栓連接的方式與第一滑軌右側面上部連接。

工作原理：首先操作人員將消毒液通過下料斗倒入箱體內，再將電腦主機箱放在底板上，再啟動上下移動裝置和噴液裝置，進而噴液裝置噴出消毒液對底板上的主機箱進行消毒，主機箱消毒完后，關閉上下移動裝置和噴液裝置，操作人員即可取出主機箱。

因?yàn)樯舷乱苿?dòng)裝置包括有第一電機、第一軸承座、絲桿、第一螺母、橫桿、第二軸承座、第一滑軌和第一滑塊，7型支板外頂部右側通過螺栓連接的方式安裝有第一電機，7型支板頂部右側嵌入式的安裝有第一軸承座，7型支板內右側面下部通過螺栓連接的方式安裝有橫桿，橫桿左端通過螺栓連接的方式安裝有第二軸承座，第二軸承座呈水平設置，第二軸承座與第一軸承座之間連接有絲桿，絲桿其中一端與第二軸承座內的軸承通過過盈連接的方式連接，絲桿另一端通過第一軸承座內的軸承與第一電機的輸出軸通過聯軸器連接，絲桿上安裝有第一螺母，7型支板內頂部左側通過螺栓連接的方式安裝有第一滑軌，第一滑軌呈豎直設置，第一滑軌上設有與其配合的第一滑塊，第一滑塊與第一滑軌滑動配合，第一滑塊與第一螺母之間通過螺栓連接的方式安裝有橫板，當主機箱被放置在底板上時，操作人員啟動第一電機正反交替轉動，第一電機正反交替轉動帶動絲桿正反交替轉動，絲桿正反交替轉動帶動第一螺母上下移動，第一螺母上下移動帶動橫板上下移動，第一滑軌與第一滑塊起導向作用，橫板上下移動帶動噴液裝置的噴液部件上下移動，進而噴液裝置的噴液部件噴出消毒液對下方的主機箱進行消毒，主機箱消毒完成后，關閉第一電機，操作人員即可取出主機箱。

因?yàn)閲娨貉b置還包括有壓縮缸、第一出液管、第一單向閥、噴嘴、第二出液管、第二單向閥、活塞、第一推桿、第一齒條、第一齒輪、第三單向閥、進液管、箱體和下料斗，橫板底部左右兩側通過螺栓連接的方式安裝有噴嘴，絲桿上安裝有第一齒輪，第一齒輪位于螺母上方，7型支板內側頂部中間通過螺栓連接的方式安裝有壓縮缸，壓縮缸內設有活塞，活塞呈豎直設置，活塞與壓縮缸內滑動配合，活塞右側面中間通過螺栓連接的方式安裝有第一推桿，第一推桿右端貫穿壓縮缸右側中部，第一推桿右端通過螺栓連接的方式安裝有第一齒條，第一齒條位于第一齒輪后方，第一齒條與第一齒輪嚙合，壓縮缸底部左側連接有第一出液管，第一出液管與壓縮缸內連通，第一出液管尾端與左側噴嘴連接，第一出液管上設有第一單向閥，壓縮缸底部左側連接有第二出液管，第二出液管位于第一出液管右方，第二出液管與壓縮缸內連通，第二出液管尾端與右側噴嘴連接，第二出液管上設有第二單向閥，壓縮缸頂部左側連接有進液管，進液管與壓縮缸內連通，進液管貫穿7型支板頂部左側，進液管上設有第三單向閥，7型支板外頂部左側通過螺栓連接的方式安裝有箱體，箱體底部右側與進液管尾端連接，進液管與箱體內連通，箱體頂部左側通過螺栓連接的方式安裝有下料斗，下料斗與箱體內連通，初始時，壓縮缸內有適量的消毒液，操作人員再將消毒液通過下料斗倒入箱體內，當絲桿正反交替轉動的同時，絲桿帶動第一齒輪正反交替轉動，第一齒輪正反交替轉動帶動第一齒條左右移動，第一齒條左右移動帶動第一推桿左右移動，進而帶動活塞在壓縮缸內左右移動，當活塞向左移動時，活塞通過第一出液管和第二出液管將壓縮缸內的消毒液推入噴嘴內，進而消毒液通過噴嘴噴出，消毒液對下方的主機箱進行消毒，當活塞向右移動時，活塞通過進液管將箱體內的消毒液抽入壓縮缸內，如此反復，消毒液不斷的從噴嘴內噴出對主機箱進行消毒。

因?yàn)檫€包括有固定裝置，固定裝置包括有螺桿、第二螺母、第三軸承座、錐形塊、第二滑軌、第二滑塊、第一固定塊、第一彈簧、第二推桿、活動塊和第二固定塊，底板頂部左側通過螺栓連接的方式安裝有第二固定塊，底板頂部右側通過螺栓連接的方式安裝有第二滑軌，第二滑軌上設有與其配合的第二滑塊，第二滑軌與第二滑塊滑動配合，第二滑塊左側面中間通過螺栓連接的方式安裝有第二推桿，第二推桿左端通過螺栓連接的方式安裝有活動塊，活動塊底部與底板頂部接觸，第二滑軌與第二滑塊之間連接有第一彈簧，第一彈簧套在第二推桿上，第二滑塊前側面上部通過螺栓連接的方式安裝有第一固定塊，底板底部右側嵌入式的安裝有第二螺母，第二螺母內轉動式的設有螺桿，底板頂部右側嵌入式的安裝有錐形塊，錐形塊位于第一固定塊下方，錐形塊底部中間通過螺栓連接的方式安裝有第三軸承座，第三軸承座內的軸承與螺桿尾端通過過盈連接的方式連接，操作人員將主機箱放在底板上，且使主機箱位于活動塊與第二固定塊之間，再扭動螺桿，螺桿向上移動帶動錐形塊向上移動，錐形塊向上移動與第一固定塊接觸，進而推動第一固定塊向左移動，第一固定塊向左移動帶動第二滑塊向左移動，第二滑塊向左移動帶動第二推桿向左移動，第一彈簧壓縮，進而帶動活動塊向左移動，活動塊向左移動與第二固定塊將主機箱固定，即可停止扭動螺桿，當主機箱消毒完成后，反向扭動螺桿，進而活動塊將主機箱松開，即可取出主機箱。如此，能主機箱在消毒的過程中，更加穩固，不晃動。

因?yàn)檫€包括有刷液裝置，刷液裝置包括有氣缸、第三滑軌、第三滑塊、第二齒條、第二齒輪、豎桿、空心套筒、活動桿、第二彈簧和毛刷，橫板底部中間通過螺栓連接的方式安裝有第三滑軌，第三滑軌上設有與其配合的第三滑塊，第三滑塊底部通過螺栓連接的方式安裝有第二齒條，橫板底部左側通過螺栓連接的方式安裝有氣缸，氣缸呈水平設置，氣缸的伸縮桿通過螺栓連接的方式與第三滑塊左側面連接，氣缸位于左側噴嘴后方，橫板底部中間通過螺栓連接的方式安裝有豎桿，豎桿位于第三滑軌后方，豎桿底端通過螺栓連接的方式安裝有第二齒輪，第二齒輪位于第二齒條正下方，第二齒輪與第二齒條嚙合，第二齒輪下方設有毛刷，毛刷頂部中間通過螺栓連接的方式安裝有空心套筒，空心套筒內設有活動桿，活動桿與空心套筒內底部之間連接有第二彈簧，活動桿頂端與第二齒輪連接，主機箱在消毒的過程中，同時啟動氣缸，氣缸的伸縮桿開始做伸縮運動，氣缸的伸縮桿帶動第三滑塊左右移動，第三滑塊左右移動帶動第二齒條左右移動，第二齒條左右移動帶動第二齒輪正反交替轉動，第二齒輪正反交替轉動帶動活動桿左右擺動，活動桿左右擺動帶動空心套筒左右移動，空心套筒左右移動帶動毛刷左右移動，當橫板帶動刷液裝置向下移動時，毛刷左右擺動對主機箱上的消毒液進行刷均勻，進而使消毒效果更好。

因?yàn)檫€包括有攪拌裝置，攪拌裝置包括有第二電機、第四軸承座、轉軸和攪拌葉片，箱體外頂部中間通過螺栓連接的方式安裝有第二電機，第二電機呈豎直設置，箱體頂部中間嵌入式的安裝有第四軸承座，第四軸承座內安裝有轉軸，轉軸位于箱體內，轉軸頂端通過第四軸承座內的軸承與第二電機的輸出軸通過聯軸器連接，轉軸上均勻間隔的通過螺栓連接的方式安裝有攪拌葉片，當要對主機箱消毒的消毒液進行稀釋時，操作人員將稀釋液和消毒液一起通過下料斗倒入箱體內，再啟動第二電機轉動，第二電機轉動帶動轉軸轉動，轉軸轉動帶動攪拌葉片轉動，進而稀釋液和消毒液進行混合攪拌，從而消毒液被稀釋。

因?yàn)檫€包括有第三彈簧與鋼珠，轉軸上安裝有多個第三彈簧，第三彈簧均勻間隔的安裝在轉軸上，第三彈簧與攪拌葉片錯開，第三彈簧尾端連接有鋼珠，在轉軸轉動的同時，轉軸帶動第三彈簧轉動，進而帶動鋼珠轉動，鋼珠對消毒液進行擊打攪拌。如此，加快了攪拌速度。

因?yàn)閿嚢枞~片上開有多個通孔，通孔均勻間隔的分布在攪拌葉片上，通孔的形狀為圓形，在攪拌葉片對消毒液進行攪拌時，通孔加快了消毒液的流動，進而使攪拌效果更好、速度更快。

因?yàn)檫€包括有加強筋，第一滑軌右側面與7型支板內頂部之間連接有加強筋，加強筋位于壓縮缸左方，加強筋呈傾斜設置，加強筋其中一端通過螺栓連接的方式與7型支板內頂部左側連接，加強筋另一端通過螺栓連接的方式與第一滑軌右側面上部連接，在本裝置運作時，加強筋能有效的使本裝置運作的更加穩固，而不晃動、不影響主機箱的消毒。

（3）有益效果

本發明橫板下移動，能使毛刷擺動更近距離的與主機箱接觸，進而將主機箱上的消毒液刷均勻，加強了消毒效果，達到了省時省力、消毒效果佳、不會危害到人們的身體健康的效果。

附圖說明

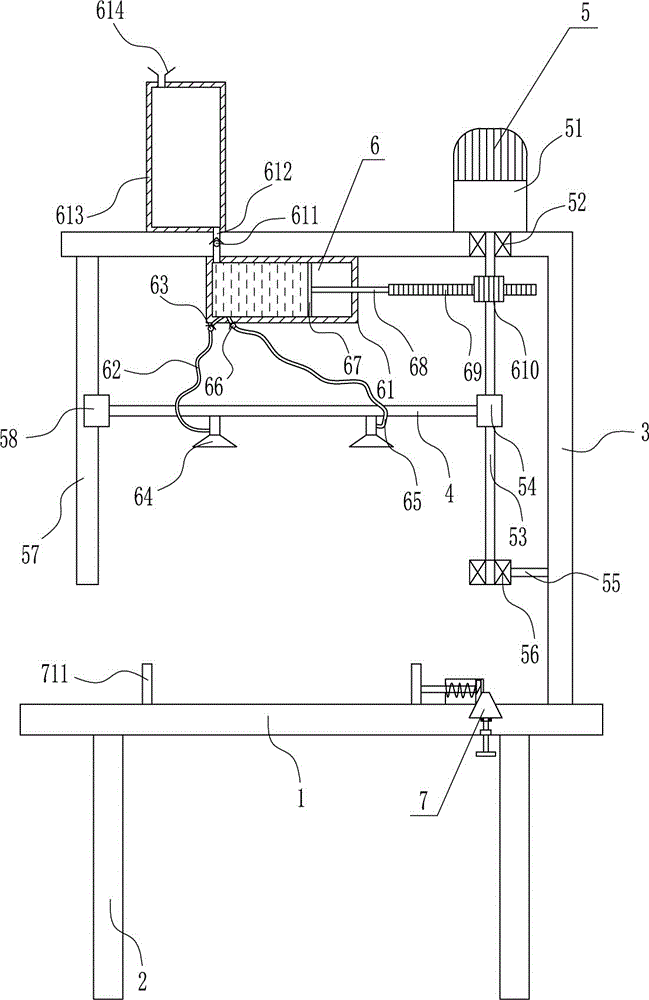

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明固定裝置的主視結構示意圖。

圖4為本發明的第三種主視結構示意圖。

圖5為本發明刷液裝置的主視結構示意圖。

圖6為本發明空心套筒主視圖的剖視示意圖。

圖7為本發明攪拌裝置的第一種主視結構示意圖。

圖8為本發明攪拌裝置的第二種主視結構示意圖。

圖9為本發明的第四種主視結構示意圖。

附圖中的標記為：1-底板，2-支腿，3-7型支板，4-橫板，5-上下移動裝置，51-第一電機，52-第一軸承座，53-絲桿，54-第一螺母，55-橫桿，56-第二軸承座，57-第一滑軌，58-第一滑塊，6-噴液裝置，61-壓縮缸，62-第一出液管，63-第一單向閥，64-噴嘴，65-第二出液管，66-第二單向閥，67-活塞，68-第一推桿，69-第一齒條，610-第一齒輪，611-第三單向閥，612-進液管，613-箱體，614-下料斗，7-固定裝置，71-螺桿，72-第二螺母，73-第三軸承座，74-錐形塊，75-第二滑軌，76-第二滑塊，77-第一固定塊，78-第一彈簧，79-第二推桿，710-活動塊，711-第二固定塊，8-刷液裝置，81-氣缸，82-第三滑軌，83-第三滑塊，84-第二齒條，85-第二齒輪，86-豎桿，87-空心套筒，88-活動桿，89-第二彈簧，810-毛刷，9-攪拌裝置，91-第二電機，92-第四軸承座，93-轉軸，94-攪拌葉片，95-第三彈簧，96-鋼珠，97-通孔，10-加強筋。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種計算機主機箱高效消毒設備，如圖1-9所示，包括有底板1、支腿2、7型支板3、橫板4、上下移動裝置5和噴液裝置6，底板1底部左右兩側都通過螺栓連接的方式安裝有支腿2，底板1頂部右側通過螺栓連接的方式安裝有7型支板3，7型支板3上設有上下移動裝置5和噴液裝置6，上下移動裝置5的移動部件上連接有橫板4。

實施例2

一種計算機主機箱高效消毒設備，如圖1-9所示，包括有底板1、支腿2、7型支板3、橫板4、上下移動裝置5和噴液裝置6，底板1底部左右兩側都通過螺栓連接的方式安裝有支腿2，底板1頂部右側通過螺栓連接的方式安裝有7型支板3，7型支板3上設有上下移動裝置5和噴液裝置6，上下移動裝置5的移動部件上連接有橫板4。

上下移動裝置5包括有第一電機51、第一軸承座52、絲桿53、第一螺母54、橫桿55、第二軸承座56、第一滑軌57和第一滑塊58，7型支板3外頂部右側通過螺栓連接的方式安裝有第一電機51，7型支板3頂部右側嵌入式的安裝有第一軸承座52，7型支板3內右側面下部通過螺栓連接的方式安裝有橫桿55，橫桿55左端通過螺栓連接的方式安裝有第二軸承座56，第二軸承座56呈水平設置，第二軸承座56與第一軸承座52之間連接有絲桿53，絲桿53其中一端與第二軸承座56內的軸承通過過盈連接的方式連接，絲桿53另一端通過第一軸承座52內的軸承與第一電機51的輸出軸通過聯軸器連接，絲桿53上安裝有第一螺母54，7型支板3內頂部左側通過螺栓連接的方式安裝有第一滑軌57，第一滑軌57呈豎直設置，第一滑軌57上設有與其配合的第一滑塊58，第一滑塊58與第一滑軌57滑動配合，第一滑塊58與第一螺母54之間通過螺栓連接的方式安裝有橫板4。

實施例3

一種計算機主機箱高效消毒設備，如圖1-9所示，包括有底板1、支腿2、7型支板3、橫板4、上下移動裝置5和噴液裝置6，底板1底部左右兩側都通過螺栓連接的方式安裝有支腿2，底板1頂部右側通過螺栓連接的方式安裝有7型支板3，7型支板3上設有上下移動裝置5和噴液裝置6，上下移動裝置5的移動部件上連接有橫板4。

上下移動裝置5包括有第一電機51、第一軸承座52、絲桿53、第一螺母54、橫桿55、第二軸承座56、第一滑軌57和第一滑塊58，7型支板3外頂部右側通過螺栓連接的方式安裝有第一電機51，7型支板3頂部右側嵌入式的安裝有第一軸承座52，7型支板3內右側面下部通過螺栓連接的方式安裝有橫桿55，橫桿55左端通過螺栓連接的方式安裝有第二軸承座56，第二軸承座56呈水平設置，第二軸承座56與第一軸承座52之間連接有絲桿53，絲桿53其中一端與第二軸承座56內的軸承通過過盈連接的方式連接，絲桿53另一端通過第一軸承座52內的軸承與第一電機51的輸出軸通過聯軸器連接，絲桿53上安裝有第一螺母54，7型支板3內頂部左側通過螺栓連接的方式安裝有第一滑軌57，第一滑軌57呈豎直設置，第一滑軌57上設有與其配合的第一滑塊58，第一滑塊58與第一滑軌57滑動配合，第一滑塊58與第一螺母54之間通過螺栓連接的方式安裝有橫板4。

噴液裝置6還包括有壓縮缸61、第一出液管62、第一單向閥63、噴嘴64、第二出液管65、第二單向閥66、活塞67、第一推桿68、第一齒條69、第一齒輪610、第三單向閥611、進液管612、箱體613和下料斗614，橫板4底部左右兩側通過螺栓連接的方式安裝有噴嘴64，絲桿53上安裝有第一齒輪610，第一齒輪610位于第一螺母54上方，7型支板3內側頂部中間通過螺栓連接的方式安裝有壓縮缸61，壓縮缸61內設有活塞67，活塞67呈豎直設置，活塞67與壓縮缸61內滑動配合，活塞67右側面中間通過螺栓連接的方式安裝有第一推桿68，第一推桿68右端貫穿壓縮缸61右側中部，第一推桿68右端通過螺栓連接的方式安裝有第一齒條69，第一齒條69位于第一齒輪610后方，第一齒條69與第一齒輪610嚙合，壓縮缸61底部左側連接有第一出液管62，第一出液管62與壓縮缸61內連通，第一出液管62尾端與左側噴嘴64連接，第一出液管62上設有第一單向閥63，壓縮缸61底部左側連接有第二出液管65，第二出液管65位于第一出液管62右方，第二出液管65與壓縮缸61內連通，第二出液管65尾端與右側噴嘴64連接，第二出液管65上設有第二單向閥66，壓縮缸61頂部左側連接有進液管612，進液管612與壓縮缸61內連通，進液管612貫穿7型支板3頂部左側，進液管612上設有第三單向閥611，7型支板3外頂部左側通過螺栓連接的方式安裝有箱體613，箱體613底部右側與進液管612尾端連接，進液管612與箱體613內連通，箱體613頂部左側通過螺栓連接的方式安裝有下料斗614，下料斗614與箱體613內連通。

實施例4

一種計算機主機箱高效消毒設備，如圖1-9所示，包括有底板1、支腿2、7型支板3、橫板4、上下移動裝置5和噴液裝置6，底板1底部左右兩側都通過螺栓連接的方式安裝有支腿2，底板1頂部右側通過螺栓連接的方式安裝有7型支板3，7型支板3上設有上下移動裝置5和噴液裝置6，上下移動裝置5的移動部件上連接有橫板4。

上下移動裝置5包括有第一電機51、第一軸承座52、絲桿53、第一螺母54、橫桿55、第二軸承座56、第一滑軌57和第一滑塊58，7型支板3外頂部右側通過螺栓連接的方式安裝有第一電機51，7型支板3頂部右側嵌入式的安裝有第一軸承座52，7型支板3內右側面下部通過螺栓連接的方式安裝有橫桿55，橫桿55左端通過螺栓連接的方式安裝有第二軸承座56，第二軸承座56呈水平設置，第二軸承座56與第一軸承座52之間連接有絲桿53，絲桿53其中一端與第二軸承座56內的軸承通過過盈連接的方式連接，絲桿53另一端通過第一軸承座52內的軸承與第一電機51的輸出軸通過聯軸器連接，絲桿53上安裝有第一螺母54，7型支板3內頂部左側通過螺栓連接的方式安裝有第一滑軌57，第一滑軌57呈豎直設置，第一滑軌57上設有與其配合的第一滑塊58，第一滑塊58與第一滑軌57滑動配合，第一滑塊58與第一螺母54之間通過螺栓連接的方式安裝有橫板4。

噴液裝置6還包括有壓縮缸61、第一出液管62、第一單向閥63、噴嘴64、第二出液管65、第二單向閥66、活塞67、第一推桿68、第一齒條69、第一齒輪610、第三單向閥611、進液管612、箱體613和下料斗614，橫板4底部左右兩側通過螺栓連接的方式安裝有噴嘴64，絲桿53上安裝有第一齒輪610，第一齒輪610位于第一螺母54上方，7型支板3內側頂部中間通過螺栓連接的方式安裝有壓縮缸61，壓縮缸61內設有活塞67，活塞67呈豎直設置，活塞67與壓縮缸61內滑動配合，活塞67右側面中間通過螺栓連接的方式安裝有第一推桿68，第一推桿68右端貫穿壓縮缸61右側中部，第一推桿68右端通過螺栓連接的方式安裝有第一齒條69，第一齒條69位于第一齒輪610后方，第一齒條69與第一齒輪610嚙合，壓縮缸61底部左側連接有第一出液管62，第一出液管62與壓縮缸61內連通，第一出液管62尾端與左側噴嘴64連接，第一出液管62上設有第一單向閥63，壓縮缸61底部左側連接有第二出液管65，第二出液管65位于第一出液管62右方，第二出液管65與壓縮缸61內連通，第二出液管65尾端與右側噴嘴64連接，第二出液管65上設有第二單向閥66，壓縮缸61頂部左側連接有進液管612，進液管612與壓縮缸61內連通，進液管612貫穿7型支板3頂部左側，進液管612上設有第三單向閥611，7型支板3外頂部左側通過螺栓連接的方式安裝有箱體613，箱體613底部右側與進液管612尾端連接，進液管612與箱體613內連通，箱體613頂部左側通過螺栓連接的方式安裝有下料斗614，下料斗614與箱體613內連通。

還包括有固定裝置7，固定裝置7包括有螺桿71、第二螺母72、第三軸承座73、錐形塊74、第二滑軌75、第二滑塊76、第一固定塊77、第一彈簧78、第二推桿79、活動塊710和第二固定塊711，底板1頂部左側通過螺栓連接的方式安裝有第二固定塊711，底板1頂部右側通過螺栓連接的方式安裝有第二滑軌75，第二滑軌75上設有與其配合的第二滑塊76，第二滑軌75與第二滑塊76滑動配合，第二滑塊76左側面中間通過螺栓連接的方式安裝有第二推桿79，第二推桿79左端通過螺栓連接的方式安裝有活動塊710，活動塊710底部與底板1頂部接觸，第二滑軌75與第二滑塊76之間連接有第一彈簧78，第一彈簧78套在第二推桿79上，第二滑塊76前側面上部通過螺栓連接的方式安裝有第一固定塊77，底板1底部右側嵌入式的安裝有第二螺母72，第二螺母72內轉動式的設有螺桿71，底板1頂部右側嵌入式的安裝有錐形塊74，錐形塊74位于第一固定塊77下方，錐形塊74底部中間通過螺栓連接的方式安裝有第三軸承座73，第三軸承座73內的軸承與螺桿71尾端通過過盈連接的方式連接。

還包括有刷液裝置8，刷液裝置8包括有氣缸81、第三滑軌82、第三滑塊83、第二齒條84、第二齒輪85、豎桿86、空心套筒87、活動桿88、第二彈簧89和毛刷810，橫板4底部中間通過螺栓連接的方式安裝有第三滑軌82，第三滑軌82上設有與其配合的第三滑塊83，第三滑塊83底部通過螺栓連接的方式安裝有第二齒條84，橫板4底部左側通過螺栓連接的方式安裝有氣缸81，氣缸81呈水平設置，氣缸81的伸縮桿通過螺栓連接的方式與第三滑塊83左側面連接，氣缸81位于左側噴嘴64后方，橫板4底部中間通過螺栓連接的方式安裝有豎桿86，豎桿86位于第三滑軌82后方，豎桿86底端通過螺栓連接的方式安裝有第二齒輪85，第二齒輪85位于第二齒條84正下方，第二齒輪85與第二齒條84嚙合，第二齒輪85下方設有毛刷810，毛刷810頂部中間通過螺栓連接的方式安裝有空心套筒87，空心套筒87內設有活動桿88，活動桿88與空心套筒87內底部之間連接有第二彈簧89，活動桿88頂端與第二齒輪85連接。

還包括有攪拌裝置9，攪拌裝置9包括有第二電機91、第四軸承座92、轉軸93和攪拌葉片94，箱體613外頂部中間通過螺栓連接的方式安裝有第二電機91，第二電機91呈豎直設置，箱體613頂部中間嵌入式的安裝有第四軸承座92，第四軸承座92內安裝有轉軸93，轉軸93位于箱體613內，轉軸93頂端通過第四軸承座92內的軸承與第二電機91的輸出軸通過聯軸器連接，轉軸93上均勻間隔的通過螺栓連接的方式安裝有攪拌葉片94。

還包括有第三彈簧95與鋼珠96，轉軸93上安裝有多個第三彈簧95，第三彈簧95均勻間隔的安裝在轉軸93上，第三彈簧95與攪拌葉片94錯開，第三彈簧95尾端連接有鋼珠96。

攪拌葉片94上開有多個通孔97，通孔97均勻間隔的分布在攪拌葉片94上，通孔97的形狀為圓形。

還包括有加強筋10，第一滑軌57右側面與7型支板3內頂部之間連接有加強筋10，加強筋10位于壓縮缸61左方，加強筋10呈傾斜設置，加強筋10其中一端通過螺栓連接的方式與7型支板3內頂部左側連接，加強筋10另一端通過螺栓連接的方式與第一滑軌57右側面上部連接。

工作原理：首先操作人員將消毒液通過下料斗614倒入箱體613內，再將電腦主機箱放在底板1上，再啟動上下移動裝置5和噴液裝置6，進而噴液裝置6噴出消毒液對底板1上的主機箱進行消毒，主機箱消毒完后，關閉上下移動裝置5和噴液裝置6，操作人員即可取出主機箱。

因?yàn)樯舷乱苿?dòng)裝置5包括有第一電機51、第一軸承座52、絲桿53、第一螺母54、橫桿55、第二軸承座56、第一滑軌57和第一滑塊58，7型支板3外頂部右側通過螺栓連接的方式安裝有第一電機51，7型支板3頂部右側嵌入式的安裝有第一軸承座52，7型支板3內右側面下部通過螺栓連接的方式安裝有橫桿55，橫桿55左端通過螺栓連接的方式安裝有第二軸承座56，第二軸承座56呈水平設置，第二軸承座56與第一軸承座52之間連接有絲桿53，絲桿53其中一端與第二軸承座56內的軸承通過過盈連接的方式連接，絲桿53另一端通過第一軸承座52內的軸承與第一電機51的輸出軸通過聯軸器連接，絲桿53上安裝有第一螺母54，7型支板3內頂部左側通過螺栓連接的方式安裝有第一滑軌57，第一滑軌57呈豎直設置，第一滑軌57上設有與其配合的第一滑塊58，第一滑塊58與第一滑軌57滑動配合，第一滑塊58與第一螺母54之間通過螺栓連接的方式安裝有橫板4，當主機箱被放置在底板1上時，操作人員啟動第一電機51正反交替轉動，第一電機51正反交替轉動帶動絲桿53正反交替轉動，絲桿53正反交替轉動帶動第一螺母54上下移動，第一螺母54上下移動帶動橫板4上下移動，第一滑軌57與第一滑塊58起導向作用，橫板4上下移動帶動噴液裝置6的噴液部件上下移動，進而噴液裝置6的噴液部件噴出消毒液對下方的主機箱進行消毒，主機箱消毒完成后，關閉第一電機51，操作人員即可取出主機箱。

因?yàn)閲娨貉b置6還包括有壓縮缸61、第一出液管62、第一單向閥63、噴嘴64、第二出液管65、第二單向閥66、活塞67、第一推桿68、第一齒條69、第一齒輪610、第三單向閥611、進液管612、箱體613和下料斗614，橫板4底部左右兩側通過螺栓連接的方式安裝有噴嘴64，絲桿53上安裝有第一齒輪610，第一齒輪610位于螺母上方，7型支板3內側頂部中間通過螺栓連接的方式安裝有壓縮缸61，壓縮缸61內設有活塞67，活塞67呈豎直設置，活塞67與壓縮缸61內滑動配合，活塞67右側面中間通過螺栓連接的方式安裝有第一推桿68，第一推桿68右端貫穿壓縮缸61右側中部，第一推桿68右端通過螺栓連接的方式安裝有第一齒條69，第一齒條69位于第一齒輪610后方，第一齒條69與第一齒輪610嚙合，壓縮缸61底部左側連接有第一出液管62，第一出液管62與壓縮缸61內連通，第一出液管62尾端與左側噴嘴64連接，第一出液管62上設有第一單向閥63，壓縮缸61底部左側連接有第二出液管65，第二出液管65位于第一出液管62右方，第二出液管65與壓縮缸61內連通，第二出液管65尾端與右側噴嘴64連接，第二出液管65上設有第二單向閥66，壓縮缸61頂部左側連接有進液管612，進液管612與壓縮缸61內連通，進液管612貫穿7型支板3頂部左側，進液管612上設有第三單向閥611，7型支板3外頂部左側通過螺栓連接的方式安裝有箱體613，箱體613底部右側與進液管612尾端連接，進液管612與箱體613內連通，箱體613頂部左側通過螺栓連接的方式安裝有下料斗614，下料斗614與箱體613內連通，初始時，壓縮缸61內有適量的消毒液，操作人員再將消毒液通過下料斗614倒入箱體613內，當絲桿53正反交替轉動的同時，絲桿53帶動第一齒輪610正反交替轉動，第一齒輪610正反交替轉動帶動第一齒條69左右移動，第一齒條69左右移動帶動第一推桿68左右移動，進而帶動活塞67在壓縮缸61內左右移動，當活塞67向左移動時，活塞67通過第一出液管62和第二出液管65將壓縮缸61內的消毒液推入噴嘴64內，進而消毒液通過噴嘴64噴出，消毒液對下方的主機箱進行消毒，當活塞67向右移動時，活塞67通過進液管612將箱體613內的消毒液抽入壓縮缸61內，如此反復，消毒液不斷的從噴嘴64內噴出對主機箱進行消毒。

因?yàn)檫€包括有固定裝置7，固定裝置7包括有螺桿71、第二螺母72、第三軸承座73、錐形塊74、第二滑軌75、第二滑塊76、第一固定塊77、第一彈簧78、第二推桿79、活動塊710和第二固定塊711，底板1頂部左側通過螺栓連接的方式安裝有第二固定塊711，底板1頂部右側通過螺栓連接的方式安裝有第二滑軌75，第二滑軌75上設有與其配合的第二滑塊76，第二滑軌75與第二滑塊76滑動配合，第二滑塊76左側面中間通過螺栓連接的方式安裝有第二推桿79，第二推桿79左端通過螺栓連接的方式安裝有活動塊710，活動塊710底部與底板1頂部接觸，第二滑軌75與第二滑塊76之間連接有第一彈簧78，第一彈簧78套在第二推桿79上，第二滑塊76前側面上部通過螺栓連接的方式安裝有第一固定塊77，底板1底部右側嵌入式的安裝有第二螺母72，第二螺母72內轉動式的設有螺桿71，底板1頂部右側嵌入式的安裝有錐形塊74，錐形塊74位于第一固定塊77下方，錐形塊74底部中間通過螺栓連接的方式安裝有第三軸承座73，第三軸承座73內的軸承與螺桿71尾端通過過盈連接的方式連接，操作人員將主機箱放在底板1上，且使主機箱位于活動塊710與第二固定塊711之間，再扭動螺桿71，螺桿71向上移動帶動錐形塊74向上移動，錐形塊74向上移動與第一固定塊77接觸，進而推動第一固定塊77向左移動，第一固定塊77向左移動帶動第二滑塊76向左移動，第二滑塊76向左移動帶動第二推桿79向左移動，第一彈簧78壓縮，進而帶動活動塊710向左移動，活動塊710向左移動與第二固定塊711將主機箱固定，即可停止扭動螺桿71，當主機箱消毒完成后，反向扭動螺桿71，進而活動塊710將主機箱松開，即可取出主機箱。如此，能主機箱在消毒的過程中，更加穩固，不晃動。

因?yàn)檫€包括有刷液裝置8，刷液裝置8包括有氣缸81、第三滑軌82、第三滑塊83、第二齒條84、第二齒輪85、豎桿86、空心套筒87、活動桿88、第二彈簧89和毛刷810，橫板4底部中間通過螺栓連接的方式安裝有第三滑軌82，第三滑軌82上設有與其配合的第三滑塊83，第三滑塊83底部通過螺栓連接的方式安裝有第二齒條84，橫板4底部左側通過螺栓連接的方式安裝有氣缸81，氣缸81呈水平設置，氣缸81的伸縮桿通過螺栓連接的方式與第三滑塊83左側面連接，氣缸81位于左側噴嘴64后方，橫板4底部中間通過螺栓連接的方式安裝有豎桿86，豎桿86位于第三滑軌82后方，豎桿86底端通過螺栓連接的方式安裝有第二齒輪85，第二齒輪85位于第二齒條84正下方，第二齒輪85與第二齒條84嚙合，第二齒輪85下方設有毛刷810，毛刷810頂部中間通過螺栓連接的方式安裝有空心套筒87，空心套筒87內設有活動桿88，活動桿88與空心套筒87內底部之間連接有第二彈簧89，活動桿88頂端與第二齒輪85連接，主機箱在消毒的過程中，同時啟動氣缸81，氣缸81的伸縮桿開始做伸縮運動，氣缸81的伸縮桿帶動第三滑塊83左右移動，第三滑塊83左右移動帶動第二齒條84左右移動，第二齒條84左右移動帶動第二齒輪85正反交替轉動，第二齒輪85正反交替轉動帶動活動桿88左右擺動，活動桿88左右擺動帶動空心套筒87左右移動，空心套筒87左右移動帶動毛刷810左右移動，當橫板4帶動刷液裝置8向下移動時，毛刷810左右擺動對主機箱上的消毒液進行刷均勻，進而使消毒效果更好。

因?yàn)檫€包括有攪拌裝置9，攪拌裝置9包括有第二電機91、第四軸承座92、轉軸93和攪拌葉片94，箱體613外頂部中間通過螺栓連接的方式安裝有第二電機91，第二電機91呈豎直設置，箱體613頂部中間嵌入式的安裝有第四軸承座92，第四軸承座92內安裝有轉軸93，轉軸93位于箱體613內，轉軸93頂端通過第四軸承座92內的軸承與第二電機91的輸出軸通過聯軸器連接，轉軸93上均勻間隔的通過螺栓連接的方式安裝有攪拌葉片94，當要對主機箱消毒的消毒液進行稀釋時，操作人員將稀釋液和消毒液一起通過下料斗614倒入箱體613內，再啟動第二電機91轉動，第二電機91轉動帶動轉軸93轉動，轉軸93轉動帶動攪拌葉片94轉動，進而稀釋液和消毒液進行混合攪拌，從而消毒液被稀釋。

因?yàn)檫€包括有第三彈簧95與鋼珠96，轉軸93上安裝有多個第三彈簧95，第三彈簧95均勻間隔的安裝在轉軸93上，第三彈簧95與攪拌葉片94錯開，第三彈簧95尾端連接有鋼珠96，在轉軸93轉動的同時，轉軸93帶動第三彈簧95轉動，進而帶動鋼珠96轉動，鋼珠96對消毒液進行擊打攪拌。如此，加快了攪拌速度。

因?yàn)閿嚢枞~片94上開有多個通孔97，通孔97均勻間隔的分布在攪拌葉片94上，通孔97的形狀為圓形，在攪拌葉片94對消毒液進行攪拌時，通孔97加快了消毒液的流動，進而使攪拌效果更好、速度更快。

因?yàn)檫€包括有加強筋10，第一滑軌57右側面與7型支板3內頂部之間連接有加強筋10，加強筋10位于壓縮缸61左方，加強筋10呈傾斜設置，加強筋10其中一端通過螺栓連接的方式與7型支板3內頂部左側連接，加強筋10另一端通過螺栓連接的方式與第一滑軌57右側面上部連接，在本裝置運作時，加強筋10能有效的使本裝置運作的更加穩固，而不晃動、不影響主機箱的消毒。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
