本發明涉及一種人體運動康復裝置，具體涉及一種基于多段連續結構的外骨骼手指功能康復裝置。

背景技術：

眾所周知，手是人體最為重要的器官之一，意外傷害、腦卒中等會引起手部運動功能損傷，影響患者的日常生活。科學的運動訓練可以幫助患者重建或改善患手功能。cpm(continuouspassivemotion)，連續被動運動，是上個世紀七十年代加拿大骨科醫師salterrb提出的，以防止關節僵化，提高關節活動度為目的的一種新型康復醫療理論。在偏癱早期，對患者進行cpm康復訓練可有效改善患者患肢功能。但是現在的康復治療主要是康復醫師對患者進行“一對一”康復訓練，帶來了以下問題：成本高昂，需要治療師和患者投入大量的體力、精力，制約了患者完成足夠的康復訓練；極度依賴康復醫師自身水平，康復訓練參數難以精確控制。因此，采用機器人技術來進行患者的康復訓練將會大大改善這一問題。然而現有手功能康復設備存在以下不足：穿戴性差，重量、尺寸較大，影響患者體驗；無法適應患者個體手指長度差異；大部分康復設備為剛體連桿機構，關節轉動時關節中心與連桿機構轉動中心存在偏差，稍有偏差就會造成患者的二次受傷；手指尖往往不自由，整個手束縛在康復設備內，沒有提供患手尤其指尖與物體交互接觸的功能，不能進行日常生活動作的協助功能。

技術實現要素：

為了克服現有技術的缺點，本發明的目的在于提供了一種基于多段連續結構的外骨骼手指功能康復裝置，可對患者能夠提供cpm康復訓練，不僅能夠滿足除拇指以外其余四指各關節運動范圍的要求，還能在指尖產生足夠的力，協助患者能夠完成日常生活運動；同時滿足便攜性，可適應不同患者的手指尺寸。

為了達到上述目的，本發明采取的技術方案是：

一種基于多段連續結構的外骨骼手指功能康復裝置，包括手指驅動機構1，手指驅動機構1通過魔術貼粘貼在手套模塊2上，手指驅動機構1和直線推桿電機3連接，直線推桿電機3固定于裝載臺4上，裝載臺4連接在手套模塊2上，裝載臺4位于患手前臂處；

所述的手指驅動機構1包括覆蓋上述各外骨骼手指的掌指關節端、近指關節端以及遠指關節端的外骨骼食指驅動機構101、外骨骼中指驅動機構102、外骨骼無名指驅動機構103、外骨骼小指驅動機構104。

所述的外骨骼食指驅動機構101、外骨骼中指驅動機構102、外骨骼無名指驅動機構103、外骨骼小指驅動機構104下方與手套模塊2各個手指上方固定或分離。

所述的外骨骼食指驅動機構101、外骨骼中指驅動機構102、外骨骼無名指驅動機構103、外骨骼小指驅動機構104有定制式和通用式兩種；

定制式由彈簧片109以及套在彈簧片109上的遠節指骨操作器單元105、關節操作器單元106、中節指骨操作器單元107、近節指骨操作器單元108連接而成，彈簧片109的一端固定于遠節指骨操作器單元105，另一端與直線推桿電機3的推桿連接；

通用式由彈簧片109以及套在彈簧片109上的多個關節操作單元106連接而成，彈簧片109的一端固定于位于指尖處的關節操作器單元106，另一端與直線推桿電機3的推桿連接，

直線推桿電機3推動彈簧片109前進，引起彈簧片109變形彎曲，帶動手指進行彎曲運動，直線推桿電機3推桿進行后退運動時，帶動手指進行伸展運動。

所述的指骨操作器單元設有彈簧片109穿過的矩形通孔，各指骨操作器單元下方均設有小孔110，通過針線和魔術貼縫合，縫合面的背面為魔術貼的子面或者母面；手套模塊2上的各個手指上方均固定有魔術貼，魔術貼的母面或者子面朝上，與手指驅動機構1相粘合。

所述的指骨操作器單元尺寸根據患手尺寸和所需要的康復訓練運動軌跡進行參數化設計，通過改變指骨操作器單元尺寸控制改變康復訓練運動軌跡。

所述的裝載臺4包括平臺401，用于放置和固定直線推桿電機3，平臺401上連接有食指直線推桿電機固定結構402、中指直線推桿電機固定結構403、無名指直線推桿電機固定結構404、小指直線推桿電機固定結構405，位置根據患手具體尺寸設計，平臺401背面采用魔術貼和手套模塊2背面固定，同時平臺401背面有尼龍扣固定結構406，使得裝載臺4通過尼龍扣與人手前臂固定，由病人隨時調節松緊。

所述的直線推桿電機3的行程根據具體的患者情況調整。

本發明的有益效果為：

1、本發明結構簡單緊湊，質量輕便，指骨操作器單元以及彈簧片109具有一定的柔順性，避免了關節轉動時轉動中心與機構的轉動中心不重合的問題，操作安全易于實現，采用手套模塊2作為手指驅動機構1的載體，使得患者穿戴方便且舒適。

2、根據人體手部結構尺寸進行設計，手套模塊2和手指驅動機構1可粘連或分離，能便捷變換手指驅動機構1以適應不同患者指尖手指長度的個體差異，完成不同運動軌跡的康復訓練。

3、本發明提供了更多的自由度(患手除拇指以外的四根手指均設置了三個自由度，分別為掌指關節端、近指關節端以及遠指關節端)，能充分對患手指上三個關節進行連續被動康復訓練，可以完成更多更精巧復雜的手部康復訓練動作，實現四根手指的共同運動和單獨運動，有助于患者患側手更好更全面地康復治療。

附圖說明

圖1為本發明的整體結構示意圖。

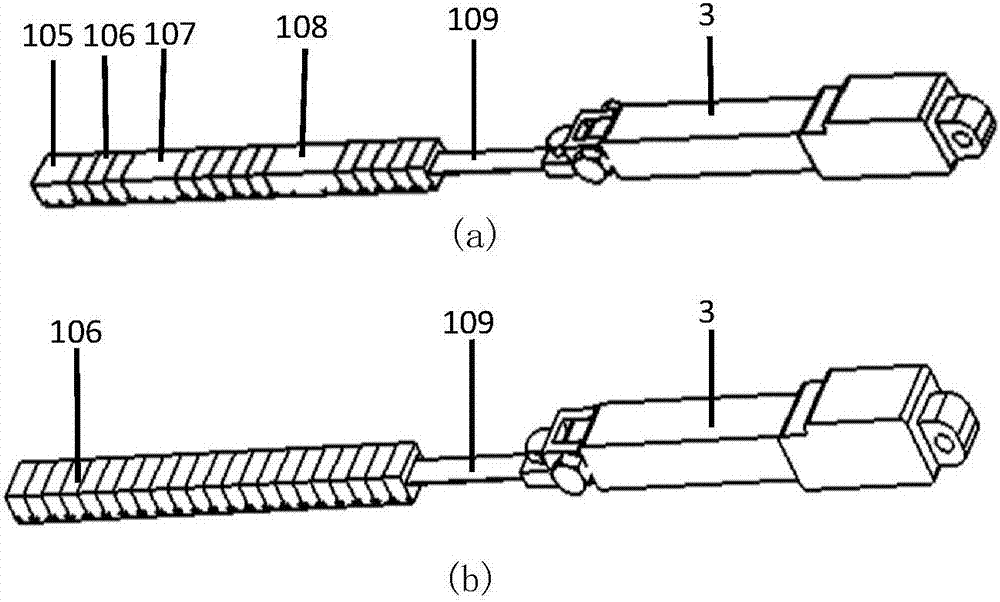

圖2(a)為本發明的定制式食指、中指、無名指或小指的驅動機構結構示意圖；圖2(b)為本發明通用式食指、中指、無名指或小指的驅動機構結構示意圖。

圖3為本發明的指骨操作器單元的結構示意圖，圖為正視圖；圖為剖面圖、圖為連接小孔示意圖。

圖4為本發明的裝載臺結構示意圖。

具體實施方式

下面結合附圖和實施例對本發明作詳細描述。

參照圖1，一種基于多段連續結構的外骨骼手指功能康復裝置，包括手指驅動機構1，手指驅動機構1通過魔術貼粘貼在手套模塊2上，手指驅動機構1和直線推桿電機3連接，直線推桿電機3固定于裝載臺4上，裝載臺4連接在手套模塊2上，裝載臺4位于患手前臂處；

所述的手指驅動機構1包括覆蓋上述各外骨骼手指的掌指關節端、近指關節端以及遠指關節端的外骨骼食指驅動機構101、外骨骼中指驅動機構102、外骨骼無名指驅動機構103、外骨骼小指驅動機構104。

所述的外骨骼食指驅動機構101、外骨骼中指驅動機構102、外骨骼無名指驅動機構103、外骨骼小指驅動機構104下方與手套模塊2各個手指上方固定或分離，方便更換外骨骼手指驅動機構。

參照圖2(a)和圖2(b)，所述的外骨骼食指驅動機構101、外骨骼中指驅動機構102、外骨骼無名指驅動機構103、外骨骼小指驅動機構104有定制式和通用式兩種；

定制式由彈簧片109以及套在彈簧片109上的遠節指骨操作器單元105、關節操作器單元106、中節指骨操作器單元107、近節指骨操作器單元108連接而成，彈簧片109的一端固定于遠節指骨操作器單元105，另一端與直線推桿電機3的推桿連接；

通用式由彈簧片109以及套在彈簧片109上的多個關節操作單元106連接而成，彈簧片109的一端固定于位于指尖處的關節操作器單元106，另一端與直線推桿電機3的推桿連接，

直線推桿電機3推動彈簧片109前進，引起彈簧片109變形彎曲，帶動手指進行彎曲運動，直線推桿電機3推桿進行后退運動時，帶動手指進行伸展運動。

參照圖3，所述的指骨操作器單元設有彈簧片109穿過的矩形通孔，各指骨操作器單元下方均設有小孔110，通過針線和魔術貼縫合，縫合面的背面為魔術貼的子面或者母面；手套模塊2上的各個手指上方均固定有魔術貼，魔術貼的母面或者子面朝上，與手指驅動機構1相粘合。

參照圖4，所述的裝載臺4包括平臺401，用于放置和固定直線推桿電機3，平臺401上連接有食指直線推桿電機固定結構402、中指直線推桿電機固定結構403、無名指直線推桿電機固定結構404、小指直線推桿電機固定結構405，位置根據患手具體尺寸設計，平臺401背面采用魔術貼和手套模塊2背面固定，同時平臺401背面有尼龍扣固定結構406，使得裝載臺4通過尼龍扣與人手前臂固定，由病人隨時調節松緊。

本發明的工作原理為：彈簧片109不可伸長，只可彎曲，直線推桿電機推桿3進行直線前進運動，推動彈簧片109前進，彈簧片109前段固定于手指尖，無法進行直線方向上的運動，于是彈簧片109變形彎曲，帶動手指進行彎曲運動，直線推桿電機推桿進行后退運動，帶動手指進行伸展運動，將直線推桿電機3的行程轉化為手指彎曲伸展運動。

以上實例只為說明本發明的技術構思和特點，并不能以此限制本發明的保護范圍。對于本領域的技術人員來說，凡是根據本發明精神實質所做的等效變換或修飾改進，都應涵蓋在本發明的保護范圍之內。
