本發明涉及醫療器械技術領域，更具體地說，本發明涉及一種防噴濺的雙管注射針。

背景技術：

注射針可以用于對接連接注射器與西林瓶，將藥物注射到西林瓶，特別是在標記或稀釋放射性藥物時，需要向西林瓶內注射放射性溶液或生理鹽水，如果注入的液體體積過大或注入速度過快，會導致西林瓶內的空氣壓縮壓力過大，當拔出針頭時，往往會出現西林瓶內的放射性液體自瓶蓋滲出或噴出，藥物就會暴露于環境，并可能形成氣溶膠進入空氣中，造成放射性污染，一旦被操作者接觸或吸入，會使得操作人員受到到不必要的輻射傷害。因此，本領域仍然需要一種能避免使用后藥物向外噴濺的注射針。

技術實現要素：

本發明的一個目的是解決至少上述問題，并提供至少后面將說明的優點。

本發明還有一個目的是提供一種防噴濺的雙管注射針，采用一長一短的雙管結構，其中，短管與外界貫通，通過長管向瓶內注入放射性溶液或稀釋用生理鹽水，而短管起到平衡瓶內外空氣壓力的作用，有效解決了由于瓶內氣壓過高而導致瓶內放射性藥物向外噴濺的技術問題。

為了實現根據本發明的這些目的和其它優點，提供了一種防噴濺的雙管注射針，包括:

接頭，其第一端可與注射器連接；

針管，其連接在所述接頭的第二端，所述針管中至少設置有兩個獨立第一通道和第二通道，所述第一通道的第一端與所述接頭第二端連通，所述第一通道的第二端敞開設置，所述第二通道的第一端和第二端都敞開設置；

其中，所述第二通道位于所述第一通道的第一端和第二端之間。

優選的，所述針管為外雙針頭結構，所述針管分為并列設置在第一針頭和第二針頭，所述第二針頭設置在所述第一針頭外側。

優選的，所述針管為內雙針頭結構，所述針管內分為并列設置在第一針頭和第二針頭，所述第二針頭設置在所述第一針頭外側，所述針管內側壁與所述第一針頭、第二針頭外側壁之間的間隙被填充致密。

優選的，所述第一通道貫穿所述第一針頭兩端，且所述第一通道與所述接頭內部連通，所述第二通道貫穿所述第二針頭兩端。

優選的，所述第二針頭長度小于所述第一針頭長度，所述第二針頭位于所述第一針頭第一端和第二端之間。

優選的，所述第一針頭和第二針頭的針尖連線與所述針管的長度方向一致，所述第一針頭和第二針頭的針尖開口背對設置。

優選的，所述第二針頭的外側壁上間隔貫穿開設有若干通孔，所述通孔連通所述第二通道。

優選的，所述針管為單針頭結構，所述第一通道貫穿所述針管兩端，且所述第一通道與所述接頭內部連通，所述第二通道開設在所述針管一側的內側壁中，所述第一通道與所述第二通道隔開設置。

優選的，所述第一通道與第二通道的長度方向平行，所述針管外側壁上間隔貫穿開設有若干通孔，所述通孔連通所述第二通道。

優選的，所述第二通道開設在所述第一通道外周的所述針管內側壁中，所述第二通道為環狀通道，所述針管外側壁上間隔貫穿開設有若干通孔，所述通孔連通所述第二通道。

本發明至少包括以下有益效果：

1、本發明的注射針可以平衡瓶內外空氣壓力，避免由于瓶內氣壓過高而導致瓶內放射性藥物向外噴濺；

2、避免瓶內藥物暴露于環境，從而使得操作人員免予受到傷害；

3、本發明注射針結構簡單，生產成本低，便于推廣利用。

本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

附圖說明

圖1為實施例一中本發明注射針的側視圖；

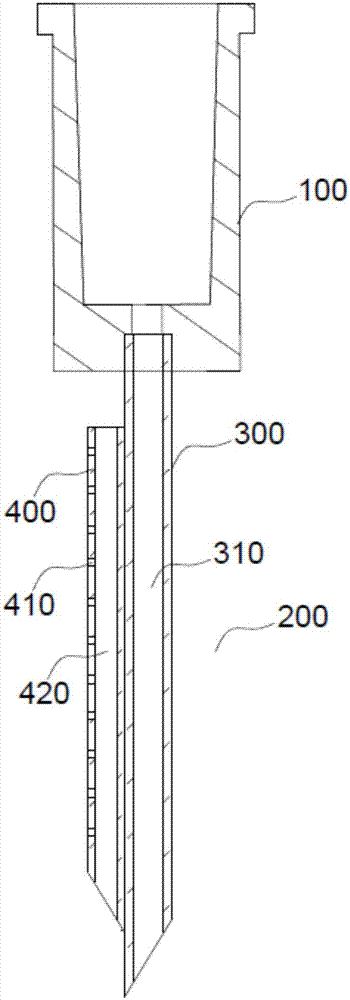

圖2為實施例一中本發明注射針的剖視圖；

圖3為實施例一中本發明注射針的三維結構示意圖；

圖4為實施例一中本發明注射針的仰視圖；

圖5為實施例二中本發明注射針的側視圖；

圖6為實施例二中本發明注射針的剖視圖；

圖7為實施例二中本發明注射針的三維結構示意圖；

圖8為實施例二中本發明注射針的仰視圖；

圖9為實施例三中本發明注射針的側視圖；

圖10為實施例三中本發明注射針的剖視圖；

圖11為實施例三中本發明注射針的三維結構示意圖；

圖12為實施例三中本發明注射針的仰視圖；

圖13為實施例四中本發明注射針的剖視圖；

圖14為實施例四中本發明注射針的三維結構示意圖；

圖15為實施例四中本發明注射針的仰視圖。

具體實施方式

下面結合附圖對本發明做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

應當理解，本文所使用的諸如“具有”、“包含”以及“包括”術語并不配出一個或多個其它元件或其組合的存在或添加。

實施例一

本發明提供了一種防噴濺的雙管注射針，如圖1-4所示，包括接頭100和針管200，其中，接頭100第一端可與注射器連接；針管200連接在所述接頭100的第二端，所述針管200為外雙針頭結構，具體的，所述針管200分為并列設置在第一針頭300和第二針頭400，所述第二針頭400并列設置在所述第一針頭300外側。所述第一針頭300中的所述第一通道310貫穿所述第一針頭300兩端，且所述第一通道310頂部與所述接頭100內部連通，第一針頭300第一端與接頭連通，第二端插入到西林瓶中，注射器中的液體通過第一通道310注入到西林瓶中。所述第二通道420貫穿所述第二針頭400兩端，并且，所述第二針頭400長度小于所述第二針頭400長度，使得所述第二針頭400位于所述第一針頭300第一端和第二端之間，當第一針頭300插入到西林瓶中時，隨著插入深度的增加，第二針頭400第二端就被順帶插入到西林瓶中，第二針頭400的第二端與西林瓶中的頂部空間連通，第二針頭的第一端敞開在空氣中，也就是說，第二針頭400將西林瓶中的頂部空間與外界連通，當西林瓶中的氣壓過高時，即可將第二針頭400第二端插入到西林瓶中，將西林瓶內的氣體導入到外界，平衡瓶內外空氣壓力。

當需要向西林瓶內注射放射性溶液或生理鹽水時，將第一針頭插入到西林瓶內，推動注射器將放射性溶液或生理鹽水通過第一通道310注入到西林瓶內，在注入過程中，西林瓶內的氣壓勢必會越來越高，特別是注入的液體體積過大或注入速度過快時，需要將第一針頭繼續向下插入到西林瓶中，將第二針頭第二端順勢插入到西林瓶中，將第二針頭的第一端留置在西林瓶外側，此時，第二通道420連通西林瓶內部空間與外界大氣，西林瓶內的氣壓高于大氣壓，西林瓶內的空氣就會通過第二通道420導流到外界，從而平衡了西林瓶內外的氣壓，隨著注入過程的繼續，西林瓶內外的氣壓始終是相等的，從而有效避免了由于西林瓶內的空氣壓縮壓力過大，當拔出針頭時，西林瓶內的放射性液體自瓶蓋滲出或噴出，造成污染。

上述技術方案中，所述第一針頭300和第二針頭400的針尖連線與所述針管200的長度方向一致，所述第一針頭300和第二針頭400的針尖開口背對設置，也就是說，第一針頭300和第二針頭400的針尖在同一條軸線上，一方面便于針管插入到西林瓶中，同時，可以減小留置在西林瓶蓋上的孔洞直徑，避免西林瓶內的液體從瓶蓋中溢出或擴散出來，造成污染。

上述技術方案中，如圖1和3所示，所述第二針頭400的外側壁上間隔貫穿開設有若干通孔410，所述通孔410連通所述第二通道420，當西林瓶內的液面高于第二通道420的第二端時，此時，如果不開設通孔410，西林瓶內的空氣照樣是無法通過第二通道420導流到外界的，本發明中，不論第二針頭插入深度是多少，或西林瓶內液面高度如何變化，只要有一個通孔留置在西林瓶外界，同時另一個通孔處于西林瓶內的空腔中，即可以將西林瓶內的氣體導流到西林瓶外，保證了注射針平衡西林瓶內外氣壓的功能。

實施例二

如圖5-8所示，與實施例一不同的在于，所述針管200為內雙針頭結構，所述針管200內分為并列設置在第一針頭300和第二針頭400，所述第二針頭400設置在所述第一針頭300外側，相當于獨立的雙管結構，將第二針頭400上下兩端的管壁切掉，使得所述第二針頭400位于所述第一針頭300第一端和第二端之間，同時將所述針管200內側壁與所述第一針頭300、第二針頭400外側壁之間的間隙500被填充致密，避免在針管200內側壁與所述第一針頭300、第二針頭400外側壁之間造成間隙，影響針管氣密性。

也可以將針管200中間縱向設置有一隔板430，將針管隔為相互獨立的第一針頭300和第二針頭400，形成雙通道結構，將第二針頭400上下兩端的管壁切掉，使得所述第二針頭400位于所述第一針頭300第一端和第二端之間。

其他結構與實施例一相同。

實施例三

一種防噴濺的雙管注射針，如圖9-12所示，包括接頭100和針管200，其中，接頭100第一端可與注射器連接；針管200連接在所述接頭100的第二端，所述針管200為單針頭結構，具體的，所述第一通道310貫穿所述針管200兩端，且所述第一通道310與所述接頭100內部連通，針管200第二端插入到西林瓶中，注射器中的液體通過第一通道310注入到西林瓶中。

所述第二通道420開設在所述針管200內側壁中，所述第一通道310與所述第二通道420隔開設置。具體的，所述第一通道310與第二通道420的長度方向平行，所述針管200外側壁上間隔貫穿開設有若干通孔410，所述通孔410連通所述第二通道420，第二通道420的長度小于所述第一通道310的長度，且第二通道420位于所述第一通道310的第一端和第二端之間。

當針管200插入到西林瓶中時，隨著插入深度的增加，第二通道420第二端就被順帶插入到西林瓶中，第二通道420的第二端與西林瓶中的頂部空間連通，第二通道420的第一端敞開在空氣中，也就是說，第二通道420將西林瓶中的頂部空間與外界連通，當西林瓶中的氣壓過高時，即可將第二通道420第二端插入到西林瓶中，將西林瓶內的氣體導入到外界，平衡瓶內外空氣壓力。

當需要向西林瓶內注射放射性溶液或生理鹽水時，將針管插入到西林瓶內，推動注射器將放射性溶液或生理鹽水通過第一通道310注入到西林瓶內，在注入過程中，西林瓶內的氣壓勢必會越來越高，特別是注入的液體體積過大或注入速度過快時，需要將針管繼續向下插入到西林瓶中，將第二通道420第二端順勢插入到西林瓶中，將第二針頭的第一端留置在西林瓶外側，此時，第二通道420連通西林瓶內部空間與外界大氣，西林瓶內的氣壓高于大氣壓，西林瓶內的空氣就會通過第二通道420導流到外界，從而平衡了西林瓶內外的氣壓，隨著注入過程的繼續，西林瓶內外的氣壓始終是相等的，從而有效避免了由于西林瓶內的空氣壓縮壓力過大，當拔出針頭時，西林瓶內的放射性液體自瓶蓋滲出或噴出，造成污染。

上述技術方案中，當西林瓶內的液面高于第二通道420的第二端時，此時，如果不開設通孔410，西林瓶內的空氣照樣是無法通過第二通道420導流到外界的，本發明中，不論第二針頭插入深度是多少，或西林瓶內液面高度如何變化，只要有一個通孔留置在西林瓶外界，同時另一個通孔處于西林瓶內的空腔中，即可以將西林瓶內的氣體導流到西林瓶外，保證了注射針平衡西林瓶內外氣壓的功能。

實施例四

如圖13-15所示，與實施例三不同的在于，所述第二通道420開設在所述第一通道310外周的所述針管內側壁中，所述第二通道420為圍繞在第一通道310外周的環狀通道，所述針管200外側壁上間隔貫穿開設有若干通孔410，所述通孔410連通所述第二通道420，具體的，所述第一通道310貫穿所述針管200兩端，且所述第一通道310與所述接頭100內部連通，針管200第二端插入到西林瓶中，注射器中的液體通過第一通道310注入到西林瓶中。

第二通道420的長度小于所述第一通道310的長度，且第二通道420位于所述第一通道310的第一端和第二端之間。

其他結構與實施例三相同。

由上所述，本發明采用一長一短的雙管結構，其中，短管與外界貫通，通過長管向瓶內注入放射性溶液或稀釋用生理鹽水，而短管起到平衡瓶內外空氣壓力的作用，避免由于瓶內氣壓過高而導致瓶內放射性藥物向外噴濺；避免瓶內藥物暴露于環境，從而使得操作人員免予受到傷害；同時，本發明注射針結構簡單，生產成本低，便于推廣利用。

盡管本發明的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本發明的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本發明并不限于特定的細節和這里示出與描述的圖例。
