本發明涉及輪椅領域，特別涉及一種樓梯地面兩用輪椅。

背景技術：

輪椅是年老體弱者以及下肢傷殘者必不可少的代步工具，隨著無障礙設施的增多，輪椅使用者的活動范圍逐步加大，但樓梯卻使輪椅受到很大限制。為了解決殘、老、病、弱、孕等特殊群體人士上下樓及臺階困難的現實問題，市面上也相繼出現了一些爬樓椅和爬樓機，這些爬樓椅或者爬樓機的出現克服了上述困難，但是現有技術的爬樓椅或者爬樓機存在很多缺點。比如履帶式爬樓輪椅運動不靈活，體積大，笨重，對樓體損壞程度大，不適合普通居民樓道行走；而輪組式結構復雜，價格高，穩定性差；軌道式需要專用軌道，不適用普通消費者。

公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現要素：

本發明的目的在于提供一種樓梯地面兩用輪椅，從而克服上下樓不便、爬樓輪椅結構復雜、操作不便或行走不穩的缺點。

為實現上述目的，本發明提供了一種樓梯地面兩用輪椅，包括：輪椅骨架；輪系裝置，其包括：前輪，其設于所述輪椅骨架上；后輪機構，其包括后輪軸、后輪支架和多個星輪，所述后輪軸設于所述輪椅骨架上，所述后輪支架套設于所述后輪軸上，所述后輪軸上設有驅動齒輪，所述星輪均勻分布設于所述后輪支架上，所述后輪支架上設有多個星輪傳動齒輪，所述星輪傳動齒輪與所述星輪一一對應設置，所述驅動齒輪與所述星輪傳動齒輪嚙合傳動；以及后輪控制機構，其包括后輪鎖緊離合器和后輪鎖緊手輪，所述后輪鎖緊離合器與所述后輪支架連接，所述后輪鎖緊手輪對應所述后輪鎖緊離合器設置，并控制所述后輪鎖緊離合器的分離和接合，以控制所述后輪支架的鎖緊和解鎖；驅動機構，其設于所述輪椅骨架上，所述驅動機構與所述后輪軸連接，以驅動所述后輪軸轉動；以及調平機構，其設于所述輪椅骨架前部，以調節所述輪椅骨架前端的高度。

優選地，上述技術方案中，所述驅動機構包括：手動驅動機構，其包括手動手輪以及與其連接的手動離合器，所述手動離合器與蝸桿連接，所述蝸桿與渦輪嚙合傳動；電動控制機構，其包括電動手輪、電動機和電動離合器，所述電動手輪與所述電動機連接，所述電機與所述電動離合器連接；以及后輪傳動齒輪組，其設于所述后輪軸上，并通過傳動軸與所述電動離合器連接，所述后輪傳動齒輪組與所述渦輪嚙合傳動；其中，當所述手動離合器處于閉合、所述電動離合器處于離開狀態時，通過所述手動驅動機構驅動所述后輪傳動齒輪組轉動；當所述手動離合器處于離合，所述電動離合器處于閉合狀態時，通過所述電動控制機構驅動所述后輪傳動齒輪組轉動。

優選地，上述技術方案中，所述調平機構包括：調平手輪，其設于上轉軸上，所述轉軸可轉動的設于所述輪椅骨架上；以及調平傳動齒輪組，其包括調平齒條以及與其相互嚙合的調平傳動齒輪，所述調平傳動齒輪設于所述轉軸上，所述調平齒條可移動的設于齒條導槽內，一端固定設于所述前輪骨架上，所述前輪骨架可移動的設于所述輪椅骨架上；其中，通過轉動所述調平手輪驅動所述轉軸轉動，帶動所述轉軸上的調平傳動齒輪與所述調平齒條相互嚙合傳動，驅動所述調平齒條在所述齒條導槽內上下移動，以驅動所述前輪支架的上下移動。

優選地，上述技術方案中，所述輪椅骨架上設有導管，所述前輪骨架上設有導桿，所述導桿可活動的穿設于所述導管設置。

優選地，上述技術方案中，所述后輪支架呈“y”型架或呈五星型支架。

與現有技術相比，本發明具有如下有益效果：

(1)本發明樓梯地面兩用輪椅，通過離合器控制可爬樓梯，可地面行駛，實現樓梯地面兩用，輪椅功能更全面。且操作簡單，便于使用者使用。

(2)通過離合器控制實現雙動力操作方法，可采用電動驅動輪椅爬樓，當沒電時，可轉換成手動驅動輪椅爬樓。

(3)在爬樓過程中，可通過調平機構調節座面水平，乘坐時更為舒適。

附圖說明

圖1是根據本發明的樓梯地面兩用輪椅的結構示意圖。

圖2是根據本發明的樓梯地面兩用輪椅中后輪機構的結構俯視圖。

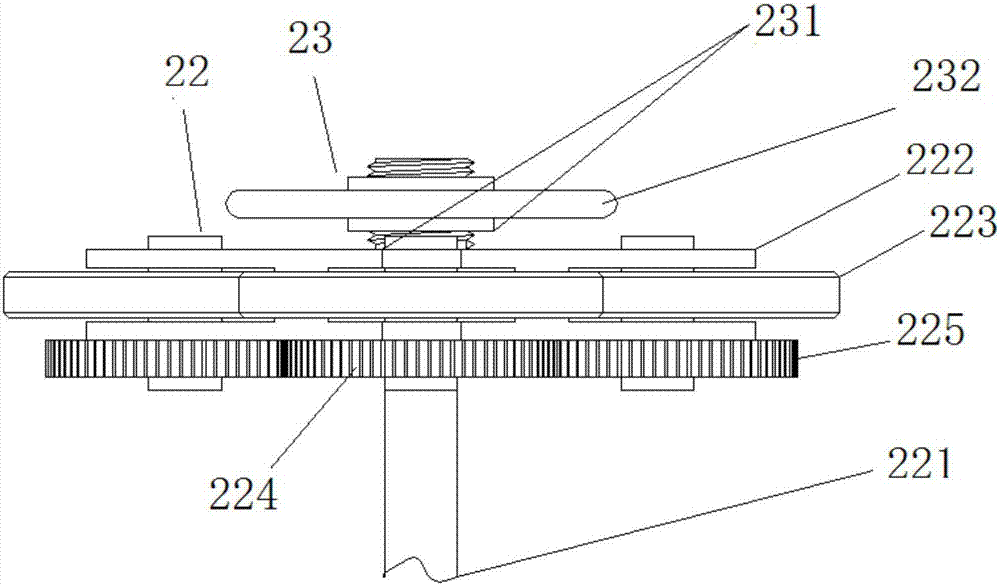

圖3是根據本發明的樓梯地面兩用輪椅中后輪機構的結構主視圖。

圖4是根據本發明的樓梯地面兩用輪椅中驅動機構的結構示意圖。

圖5是根據本發明的樓梯地面兩用輪椅中調平機構的結構示意圖。

具體實施方式

下面結合附圖，對本發明的具體實施方式進行詳細描述，但應當理解本發明的保護范圍并不受具體實施方式的限制。

除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

如圖1所示，根據本發明具體實施方式的一種樓梯地面兩用輪椅，包括：輪椅骨架1，輪椅骨架1上設有輪系裝置2，輪系裝置2與驅動機構3連接，通過驅動機構3驅動輪系裝置2工作，使輪椅在路面行走或爬樓。爬樓時，通過調平機構4調節輪椅前端的高度，使輪椅在爬樓使座面也保持水平。

如圖1至圖2所示，輪系裝置2包括前輪21、后輪機構22和后輪控制機構23。前輪21設于前輪骨架24上，位于輪椅骨架1的前端。后輪機構22設在輪椅骨架1后端，后輪機構22包括后輪軸221、后輪支架222和多個星輪223。優選地，后輪支架222后輪支架呈“y”型架或呈五星型支架。在本實施例中，后輪支架222為“y”型架，后輪支架222上設有三個星輪223。后輪軸221設于輪椅骨架1上，后輪軸221與驅動機構3連接，通過驅動機構3驅動后輪軸221轉動。后輪支架222套設于后輪軸221上，后輪軸221上設有驅動齒輪224，三個星輪223均勻分布設于后輪支架222上，位于“y”型架的端部，后輪支架222上設有三個星輪傳動齒輪225，星輪傳動齒輪225與星輪223一一對應設置。驅動齒輪224位于后輪支架222的中部，驅動齒輪224與三個星輪傳動齒輪225嚙合傳動。驅動機構3驅動后輪軸221轉動，后輪軸221的轉動帶動驅動齒輪224轉動，驅動齒輪224的轉動驅動三個星輪傳動齒輪225的轉動，星輪傳動齒輪225的轉動帶動星輪223轉動。后輪軸221的端部設有后輪控制機構23，后輪控制機構23包括后輪鎖緊離合器231和后輪鎖緊手輪232，后輪鎖緊離合器231與后輪支架222連接，后輪鎖緊手輪232對應后輪鎖緊離合器231設置，通過后輪鎖緊手輪232控制后輪鎖緊離合器231的分離和接合，以控制后輪支架222的鎖緊和解鎖。調平機構4設于輪椅骨架1前部，以調節輪椅骨架前端的高度。可通過調平機構調節座面水平，乘坐時更為舒適。

本發明樓梯地面兩用輪椅的工作過程為：

爬樓時，先通過調平機構4調節輪椅的座面，使座面保持水平。轉動后輪鎖緊手輪232，使后輪鎖緊離合器231處于閉合狀態，使得后輪支架222能隨后輪軸221轉動；通過驅動機構3驅動后輪軸221轉動，帶動驅動齒輪224轉動，驅動齒輪224帶動星輪傳動齒輪225轉動，帶動星輪223轉動，實現輪椅爬樓。

平面行駛時，先通過調平機構4調節輪椅的座面，使座面保持水平。轉動后輪鎖緊手輪232，使后輪鎖緊離合器231處于斷開狀態，使得后輪支架222不隨后輪軸221轉動；通過驅動機構3驅動后輪軸221轉動，帶動驅動齒輪224轉動，驅動齒輪224帶動星輪傳動齒輪225轉動，帶動星輪223轉動，實現輪椅在地面行駛。

優選地，驅動機構3括手動驅動機構31、電動控制機構32和后輪傳動齒輪組33。手動驅動機構31包括手動手輪311以及與其連接的手動離合器312，手動離合器312與蝸桿313連接，蝸桿313與渦輪314嚙合傳動。電動控制機構32包括電動手輪321、電動機322和電動離合器323，電動手輪321與電動機322連接，電機322與電動離合器323連接。后輪傳動齒輪組33包括第一后輪傳動齒輪組331、第二后輪傳動齒輪組332和第三后輪傳動齒輪333。第一后輪傳動齒輪組331通過電動離合器323與電動機322連接，并與渦輪314嚙合傳動。第一后輪傳動齒輪組331與第二傳動齒輪組332嚙合傳動，第二傳動齒輪組332與第三后輪傳動齒輪333嚙合傳動，第三后輪傳動齒輪333設于后輪軸221上，通過第三后輪傳動齒輪333的轉動帶動后輪軸221轉動。

手動操作時，手動離合器312處于閉合、電動離合器323處于離開狀態，轉動手動手輪311，通過蝸桿313帶動渦輪314轉動，渦輪314帶動第一后輪傳動齒輪331轉動，第一后輪傳動齒輪組331帶動第二后輪傳動齒輪組332轉動，第二后輪傳動齒輪組332帶動第三后輪傳動齒輪333轉動，通過第三后輪傳動齒輪333的轉動帶動后輪軸221轉動。

電動操作時，手動離合器312處于離合，電動離合器323處于閉合狀態，電動機322驅動第一后輪傳動齒輪組311轉動，第一后輪傳動齒輪組331帶動第二后輪傳動齒輪組332轉動，第二后輪傳動齒輪組332帶動第三后輪傳動齒輪333轉動，通過第三后輪傳動齒輪333的轉動帶動后輪軸221轉動。

優選地，調平機構4包括：調平手輪41和調平傳動齒輪組42。調平手輪41設于上轉軸43上，上轉軸43可轉動的設于輪椅骨架1上。調平傳動齒輪組42包括調平齒條421和多個調平傳動齒輪422，上轉軸43上設有第一調平傳動齒輪431，第一調平傳動齒輪4221與第二調平傳動齒輪4222嚙合傳動，第二調平傳動齒輪4222設在輪椅骨架1上。第二調平傳動齒輪432與第三調平傳動齒輪4223嚙合傳動，第三調平傳動齒輪4223設于下傳動軸44上，下傳動軸44可轉動的設于輪椅骨架1上，下傳動軸44上設有第四調平傳動齒輪4224，第四調平傳動齒輪4224與調平齒條421嚙合傳動，調平齒條421可移動的設于齒條導槽45內，下端固定設于前輪骨架24上，輪椅骨架1上設有導管11，前輪骨架24上設有導桿241，導桿241可活動的穿設于導管11設置。

通過轉動調平手輪41驅動上轉軸43轉動，帶動上轉軸43上的第一調平傳動齒輪431，第一調平傳動齒輪431帶動第二調平傳動齒輪432轉動，第二調平傳動齒輪432帶動第三調平傳動齒輪433轉動，第三調平傳動齒輪433帶動下轉軸44轉動，下轉軸44帶動第四調平傳動齒輪434與調平齒條421嚙合傳動，通過第四調平傳動齒輪434驅動調平齒條在齒條導槽45內上下移動，使得前輪骨架24沿著輪椅骨架1上下移動，從而可以使得座面趨于水平。
