本發明涉及超聲診斷設備技術領域，尤其涉及一種用于超聲診斷設備的配置方法以及裝置。

背景技術：

超聲醫療設備是利用超聲波原理研制的醫療設備，廣泛應用于醫療臨床、診斷、衛生等領域。超聲診斷設備大多裝載有操作系統，用戶通過操作設備所提供的探頭選擇界面與超聲診斷設備進行交互，探頭選擇界面提供應用領域及科室等供用戶選擇等。因此，探頭選擇界面的布局影響著用戶對超聲診斷設備的操作效率。

目前，在超聲系統中，單臺超聲診斷設備一般可以實現多應用領域的使用。其中，應用領域以平鋪的方式排布在超聲系統的探頭選擇界面，但平鋪分布不利于用戶在探頭選擇界面區分探頭需要選擇的應用領域，尤其是當探頭選擇界面的內容較多時，顯得探頭選擇界面較為雜亂，且相應操作流只能滿足相應應用領域的要求，難以實現探頭對相應應用領域的定向配置，從而不利于用戶對超聲診斷設備的使用。同時，當用戶進行超聲檢查時，需要切換探頭的探頭類型，再通過在探頭選擇界面選擇探頭的應用領域和診斷部位，從而關聯相應的測量、注釋、體標，但用戶每次新建患者時，需要進行選擇較多步驟，操作流程復雜，速度慢，不利于提高臨床診斷效率。

技術實現要素：

本發明實施例提供了一種用于超聲診斷設備的配置方法以及裝置，用于減少探頭選擇界面的冗余顯示，并實現探頭對相應應用領域的定向配置，提高專業化配置，為不同領域或科室的定向配置提供基礎設置。

有鑒于此，本發明第一方面提供一種用于超聲診斷設備的配置方法，包括：

當探頭與超聲診斷設備連接時，獲取探頭的探頭類型；

判斷探頭的探頭類型是否與當前應用領域是否匹配，當前應用領域為系統默認或上一次選擇的應用領域；

若匹配，則在探頭選擇界面顯示探頭的標識。

進一步的，在獲取探頭的探頭類型的步驟之前，還包括：

預先設置探頭的應用領域、探頭類型以及預置診斷部位；

其中，探頭類型為根據應用領域設置，預置診斷部位為根據應用領域以及第探頭類型設置。

進一步的，在探頭界面顯示探頭的標識的步驟包括：

當探頭為一個時，在探頭界面顯示探頭的標識以及探頭的預置診斷部位的標識；或者，

當探頭為多個時，確定多個探頭的連接順序；

根據連接順序從多個探頭中確定默認探頭；

在探頭選擇界面顯示多個探頭的標識以及默認探頭的預置診斷部位的標識。

進一步的，在探頭界面顯示探頭的標識的步驟包括：

當探頭為一個時，在探頭界面顯示探頭的標識以及探頭的預置診斷部位的標識；或者，

當探頭為多個時，確定多個探頭的連接順序；

根據連接順序從多個探頭中確定默認探頭；

在探頭選擇界面顯示多個探頭的標識以及默認探頭的預置診斷部位的標識。

進一步的，在探頭選擇界面顯示多個探頭的標識以及默認探頭的預置診斷部位的標識的步驟之后，還包括：

當多個探頭中目標探頭的標識被選定時，在探頭選擇界面切換默認探頭的預置診斷部位的標識為目標探頭的預置診斷部位的標識；

其中，目標探頭的標識不同于默認探頭的標識。

進一步的，該方法還包括：

若探頭的探頭類型與當前應用領域不匹配，則輸出切換探頭或切換當前應用領域的提示信息。

本發明第二方面提供一種用于超聲診斷設備的配置裝置，包括：

獲取單元，用于當探頭與超聲診斷設備連接時，獲取探頭的探頭類型；

判斷單元，用于判斷探頭的探頭類型是否與當前應用領域是否匹配，當前應用領域為系統默認或上一次選擇的應用領域；

顯示單元，用于當探頭的探頭類型與當前應用領域匹配時，則在探頭選擇界面顯示探頭的標識。

進一步的，裝置還包括：

設置單元，用于預先設置探頭的應用領域、探頭類型以及預置診斷部位；

其中，探頭類型為根據應用領域設置，預置診斷部位為根據應用領域以及第探頭類型設置。

進一步的，設置單元，具體用于：

獲取操作指令；

根據操作指令對探頭的應用領域和/或探頭類型和/或預置診斷部位的內容進行增加和/或刪除和/或排序。

進一步的，顯示單元，具體用于：

當探頭為一個時，在探頭界面顯示探頭的標識以及探頭的預置診斷部位的標識；或者，

當探頭為多個時，確定多個探頭的連接順序；

根據連接順序從多個探頭中確定默認探頭；

在探頭選擇界面顯示多個探頭的標識以及默認探頭的預置診斷部位的標識。

進一步的，顯示單元，還用于：

當多個探頭中目標探頭的標識被選定時，在探頭選擇界面切換默認探頭的預置診斷部位的標識為目標探頭的預置診斷部位的標識；

其中，目標探頭的標識不同于默認探頭的標識。

進一步的，裝置還包括：

提示單元，用于當探頭的探頭類型與當前應用領域不匹配時，則輸出切換探頭或切換當前應用領域的提示信息。

從以上技術方案可以看出，本發明實施例具有以下優點：

本發明中，通過獲取與超聲診斷設備連接的探頭的探頭類型，在與超聲診斷設備連接的探頭的探頭類型與當前應用領域匹配時，可以在探頭選擇界面顯示探頭的標識，此種配置方法，有利于減少探頭選擇界面的冗余顯示，便于用戶在探頭選擇界面使用相應的應用領域下相應的探頭，實現探頭對相應應用領域的定向配置，提高專業化配置，為不同領域或科室的定向配置提供基礎設置，同時，可以簡化用戶選擇應用領域以及相應的探頭的步驟，有利于提高診斷效率。

附圖說明

圖1為本發明實施例中用于超聲診斷設備的配置方法一個實施例示意圖；

圖2為本發明實施例中探頭選擇界面的第一顯示示意圖；

圖3為本發明實施例中探頭選擇界面的第二顯示示意圖；

圖4為本發明實施例中用于超聲診斷設備的配置方法另一實施例示意圖；

圖5為本發明實施例中設置界面的第一顯示示意圖；

圖6為本發明實施例中設置界面的第二顯示示意圖；

圖7為本發明實施例中設置界面的第三顯示示意圖；

圖8為本發明實施例中設置界面的第四顯示示意圖；

圖9為本發明實施例中探頭選擇界面的第三顯示示意圖；

圖10為本發明實施例中用于超聲診斷設備的配置裝置一個實施例示意圖；

圖11為本發明實施例中用于超聲診斷設備的配置裝置另一實施例示意圖；

圖12為本發明實施例中用于超聲診斷設備的配置裝置另一實施例示意圖。

具體實施方式

本發明實施例提供了一種用于超聲診斷設備的配置方法以及裝置，用于減少探頭選擇界面的冗余顯示，并實現探頭對相應應用領域的定向配置，提高專業化配置，為不同領域或科室的定向配置提供基礎設置。

為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分的實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本發明保護的范圍。

本發明的說明書和權利要求書及上述附圖中的術語“第一”、“第二”、“第三”、“第四”等(如果存在)是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的實施例能夠以除了在這里圖示或描述的內容以外的順序實施。此外，術語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限于清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或對于這些過程、方法、產品或設備固有的其它步驟或單元。

一般來說，為滿足用戶的不同需求，根據體積大小，超聲診斷設備可以包括臺車式和便攜式。其中，單臺超聲診斷設備配備有一個或多個探頭，使用不同的探頭可以實現對不同應用領域的預置診斷部位的超聲檢查，該應用領域是指超聲診斷設備結合臨床配置或根據用戶需求使用的領域，可以包括超聲科室、臨床診室、寵物醫院、實驗室等。

在實際應用中，單臺超聲診斷設備可以實現對人體或動物的超聲檢查，如應用領域中的超聲科室、臨床診室可以針對人體的超聲檢查，而超聲領域中的寵物醫院、實驗室可以針對動物的超聲檢查。現有的方案中，針對不同的應用領域，所需的探頭的探頭類型不一致，每一種探頭在相應應用領域的預置診斷部位又不一致，當這些內容全部集中于探頭選擇界面進行顯示時，顯得探頭選擇界面較為雜亂，且不利于用戶對需要選擇的應用領域等內容進行區分，非定向配置的界面布局難以提高用戶的診斷效率。

本發明中，提供了一種用于超聲診斷的配置方法以及裝置，在超聲診斷設備的使用過程中，可以獲取與超聲診斷設備連接的探頭的探頭類型，而只有當該探頭的探頭類型與當前應用領域匹配時，才可以在探頭選擇界面顯示該探頭的標識，由此大大減少了與當前應用領域不匹配且未與超聲診斷設備連接的探頭的標識的顯示，從而有利于減少探頭選擇界面的冗余顯示，且便于用戶在探頭選擇界面使用相應的應用領域下相應的探頭，實現探頭對相應應用領域的定向配置，提高專業化配置，為不同領域或科室的定向配置提供基礎設置，同時，可以簡化用戶選擇應用領域以及相應的探頭的步驟，有利于提高診斷效率。

為了有利于超聲診斷設備在獸用應用領域中的應用，以利于獸醫專用于對動物的超聲診斷，本發明中的應用領域將以超聲診斷設備在獸用過程中的應用領域為例進行說明。出于說明性目的，應用領域可以包括人體對應的應用領域和/或動物對應的應用領域。然而，在不偏離本披露內容的范圍所覆蓋的概念的情況下，本文中無論在何處描述動物對應的應用領域，該動物對應的應用領域都可以由人體對應的另一種常規類型的應用領域所替代，并且相應的探頭類型以及預置診斷部位也可以被替代，此處不做限定。

為便于理解，下面對本發明實施例中的具體流程進行描述，請參閱圖1，本發明實施例中用于超聲診斷設備的配置方法一個實施例包括：

101、當探頭與超聲診斷設備連接時，獲取探頭的探頭類型。

本實施例中，超聲診斷設備可以提供一個或多個探頭接口，以連接不同探頭類型的探頭。在超聲診斷設備的使用過程中，當檢測到有探頭通過探頭接口與超聲診斷設備連接時，可以獲取該與超聲診斷設備連接的探頭的探頭類型。

可以理解的是，當超聲診斷設備包括多個探頭，且各個探頭接口連接有探頭時，例如，超聲診斷設備的三個探頭接口分別連接有探頭，可以分別獲取連接的三個探頭中每一個的探頭類型。

本實施例中，探頭的探頭類型可以包括但不限于線陣、凸陣、線控陣、腔內、術中等。

102、判斷探頭的探頭類型是否與當前應用領域是否匹配，若是，則執行步驟103，若否，則執行步驟104。

本實施例中，獲取到與超聲診斷設備連接的探頭的探頭類型后，可以判斷該探頭的探頭類型是否與當前應用領域是否匹配。其中，當前應用領域為系統默認或上一次選擇的應用領域。

具體的，在獸用領域中，超聲診斷設備又可以應用于不同的應用領域，結合動物的不同使用用途或屬性，可以根據需要設有多個應用領域，例如，可以包括賽馬、寵物、畜牧業、實驗室、食品等不同的應用領域，由于在不同的應用領域包括的動物種類不一致，如賽馬這一應用領域包括馬，寵物這一應用領域包括諸如貓、狗、兔子等，畜牧業這一應用領域包括諸如牛、羊等，實驗室這一應用領域包括諸如鼠等，食品這一應用領域包括諸如牛、羊、豬等，那么需要進行超聲診斷的部位可能不一致，從而所需要的探頭不一致，則可以將應用領域與對應的探頭類型進行定向配置，以專業化在相應應用領域的相應探頭的應用。

例如，在賽馬這一應用領域的動物種類為馬，對應的，探頭類型可以為線陣，以用于對馬的肌腱進行診斷，而在寵物這一應用領域的動物種類可以包括貓、狗、蜥蜴、兔子等，對應的，探頭類型則可以包括線陣、凸陣以及腔內，以實現對不同寵物的多部位的診斷。可以理解的是，本實施例中在相應應用領域的探頭類型的說明僅為舉例說明，在實際應用中，可以根據需要進行相應配置，此處不做限定。

基于上述說明，通過判斷探頭的探頭類型是否與當前應用領域匹配，可以用于確定該連接的探頭是否適用于當前應用領域的動物診斷，例如，假設連接的探頭的探頭類型為凸陣，但當前應用領域為賽馬，則可以確定探頭的探頭類型與當前應用領域不匹配，而若連接的探頭的探頭類型為線陣，則可以確定探頭的探頭類型與當前應用領域匹配。

其中，當前應用領域可以為上一次選擇的應用領域，從而使得在兩次超聲診斷的應用領域相同的情況下，不需要進行應用領域的切換，有利于減少用戶的選擇操作，或者，也可以為系統默認的應用領域，此處不做限定。

103、在探頭選擇界面顯示探頭的標識。

當與超聲診斷設備連接的探頭的探頭類型與當前應用領域匹配時，則可以在探頭選擇界面顯示該探頭的標識。在本實施例中，探頭的標識包括探頭的圖標以及型號等參數。

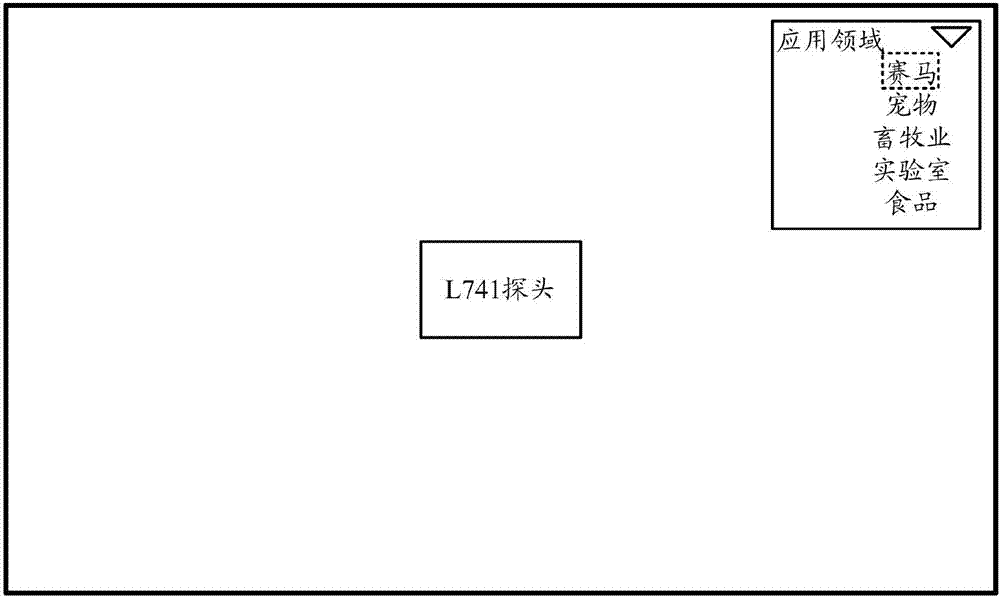

例如，假設當前應用領域為賽馬，與超聲診斷設備連接的探頭為l741探頭，則當l741探頭與當前應用領域匹配時，可以在探頭選擇界面上顯示該l741探頭的標識，如圖2所示，在探頭選擇界面上的諸如右上角，可以顯示有應用領域這一菜單選項，以使得用戶在當前界面即可進行應用領域的切換，同時，在應用領域這一菜單選項的左側可以顯示有l741探頭的標識。需要說明的是，本實施例中l741探頭的標識以及應用領域這一菜單選項的位置僅為舉例說明，在實際應用中，可以根據需要對其在探頭選擇界面的位置進行其它方式的布局，此處不做限定。

可以理解的是，當當前應用領域可以設有多個探頭類型時，那么若與超聲診斷設備連接的多個探頭的探頭類型均與當前應用領域匹配，則在探頭選擇界面上可以顯示有多個探頭對應的標識，如圖3所示，在當前應用領域為寵物時，探頭選擇界面上可以顯示有與超聲診斷設備連接的c344探頭與l741探頭的標識，該多個探頭對應的標識可以按照預設方式進行排序，此處不做限定。

104、保持當前狀態。

本實施例中，當判斷與超聲診斷設備連接的探頭的探頭類型與當前應用領域不匹配時，則可以不進行其它操作，使得探頭選擇界面保持原來的顯示，即保持當前狀態。

可以理解的是，在實際應用中，為了提高用戶的使用體驗，在與超聲診斷設備連接的探頭的探頭類型與當前應用領域不匹配時，還可以探頭選擇界面輸出諸如與超聲診斷設備連接的探頭不適用于當前應用領域的說明，以使得用戶可以根據該輸出說明進行相應的操作，如切換探頭，或在探頭選擇界面上的應用領域菜單項直接進行當前應用領域的切換，此處不做限定。

在上述實施例的基礎上，為了進一步提高超聲診斷設備的使用靈活性，可以對單臺超聲診斷設備進行應用領域、探頭類型、預置診斷部位的自由配置，下面進行具體說明：

請參閱圖4，本發明實施例中用于超聲診斷設備的配置方法另一實施例包括：

401、預先設置探頭的應用領域、探頭類型以及預置診斷部位。

本實施例中，為了滿足單臺超聲診斷設備在多領域應用的可能性，并提高用戶使用超聲診斷設備的便利性，在使用超聲診斷設備前，可以預先設置探頭的應用領域、探頭類型以及預置診斷部位。其中，探頭類型為根據應用領域設置，預置診斷部位為根據應用領域以及第探頭類型設置。

具體的，在超聲診斷設備的設置界面，可以對探頭的應用領域、探頭類型以及預置診斷部位進行相應的配置。根據動物的使用用途或屬性，可以預先設置多個應用領域，基于相應的應用領域，可以在該應用領域對可能需要使用的探頭類型進行設置，而基于探頭類型對應的功能以及相應應用領域可能存在的超聲診斷，可以對預置診斷部位進行設置。其中，應用領域不同，探頭類型可以不同，而在同一應用領域不同的探頭類型下，預置診斷部位可以不同，在不同應用領域的相同探頭類型下，預置診斷部位也可以不同。如圖5和圖6所示，在設置界面，當應用領域為選定為賽馬時，探頭類型可以顯示為線陣和相控陣，而當探頭類型選定為線陣時，預置診斷部位可以顯示為肌腱，當探頭類型選定為相控陣時，預置診斷部位可以顯示為心臟。

進一步的，在各個應用領域下，還可以根據動物種類再進行應用領域的細分，例如，如圖7所示，假設寵物可以包括貓、狗、蜥蜴、兔子，那么當寵物這一應用領域被選定時，可以顯示貓、狗、蜥蜴、兔子這四個細分的應用領域，當狗這一細分的應用領域被選定時，探頭類型可以顯示線陣、凸陣、相控陣，而當探頭類型選定為線陣時，預置診斷部位可以顯示為心臟、肝臟。

在實際應用中，如圖8所示，也可以根據動物種類對預置診斷部位進行細分，如當寵物這一應用領域以及線陣的探頭類型被選定時，預置診斷部位可以顯示為諸如貓-心臟、貓-肝臟、狗-心臟、狗-肝臟。

可以理解的是，本實施例中上述圖示說明的內容僅為舉例說明，在實際應用中，各個應用領域、各個探頭類型以及各個預置診斷部位可以根據具體應用進行設置，此處不做限定。

需要說明的是，本實施例中探頭的應用領域、探頭類型以及預置診斷部位可以在超聲診斷設備在出廠前進行設置，也可以由用戶進行自定義設置，還可以由用戶在超聲診斷設備出廠前的設置基礎上進行自定義設置，此處不做限定。

其中，用戶可以根據需要對探頭的應用領域、探頭類型以及預置診斷部位進行自由配置，即應用領域的分類以及名稱、探頭類型以及預置診斷部位的項目數量可以根據需要進行自由選擇、排序、合并，以靈活滿足用戶的需求，實現用戶的自主定制。

在實際應用中，預先設置探頭的應用領域、探頭類型以及預置診斷部位的具體方式可以為：

獲取操作指令；

根據操作指令對超聲診斷設備的應用領域和/或探頭類型和/或預置診斷部位的內容進行相應的增加和/或刪除和/或排序。

具體的，操作指令可以為用戶操作超聲診斷設備所生成的指令，基于不同的操作指令，用戶可以對探頭的應用領域、探頭類型、預置診斷部位的內容進行相應的設置操作。沿用圖7所示說明的內容，以應用領域為例進行說明，假設用戶的職業為獸醫，那么用戶可以將食品這一應用領域進行刪除，和/或，用戶也可以根據客戶需要在寵物這一應用領域中添加諸如倉鼠、龜這兩個細分的應用領域，和/或，用戶還可以對應用領域進行排序，如應用領域的原始排序為賽馬、寵物、畜牧業、實驗室、食品，用戶可以手動調整其排列順序為寵物、實驗室、畜牧業、賽馬、食物。

可以理解的是，當應用領域發生相應的增加或刪除時，對應的探頭類型以及每一個探頭類型對應的預置診斷部位也將發生相應的增加或刪除，但由于一個探頭類型可以適用于對多個預置診斷部位，那么當預置診斷部位發生增加或刪除時，相應的探頭類型以及應用領域可以發生變化，也可以不發生變化。

需要說明的是，本實施例中設置界面的應用領域和/或探頭類型和/或預置診斷部位的增加和/或刪除和/或排序，可以具體體現為探頭選擇界面中相應內容的變化。

同時，應用領域和/或探頭類型和/或預置診斷部位的排序除了上述的方式，還可以進行自動排序。例如，通過獲取用戶在預設時段內的操作頻率數據，可以生成相應的操作指令，以根據該操作指令可以將應用領域和/或探頭類型和/或預置診斷部位按照操作頻率大小進行排序，如沿用圖7所示說明的寵物應用領域的內容，可以將貓、狗、蜥蜴、兔子的原始排序，通過細分的應用領域的選擇次數調整為狗、貓、兔子、蜥蜴的排序順序。可以理解的的是，在實際應用中，自動排序的方式除了上述內容，還可以為其它，如每一次進行超聲診斷后，可以將此次超聲診斷時選擇的應用領域排列在第一位置，此處不做限定。

本實施例中的步驟402與圖1所示實施例中的步驟101相同，此次不再贅述。

403、判斷探頭的探頭類型是否與當前應用領域是否匹配，若是，則執行步驟404，若否，則執行步驟405。

本實施例中的步驟403與圖1所示實施例中的步驟102相同，此處不再贅述。

404、當探頭為一個時，在探頭界面顯示探頭的標識以及探頭的預置診斷部位的標識。

本實施例中，確定探頭的探頭類型與當前應用領域匹配后，若該探頭為一個，則可以在探頭選擇界面顯示探頭的標識以及該探頭的預置診斷部位的標識。其中，預置診斷部位的標識包括預置診斷部位的圖標。

基于圖1所示實施例中步驟101說明的內容，超聲診斷設備上可以設有多個探頭接口，假設設有序號1、序號2、序號3的三個探頭接口，那么可以在探頭選擇界面默認顯示序號1的探頭的預置診斷部位的標識，如若序號1未連接探頭，則可以按照順序以此類推，在探頭選擇界面默認顯示相應序號的探頭的預置診斷部位的標識。因此，當與超聲診斷設備連接的探頭為一個時，可以在探頭選擇界面顯示探頭的標識以及該探頭的預置診斷部位的標識。

例如，如圖9所示，當只有與超聲診斷設備連接的探頭l741與當前應用領域匹配時，可以在探頭選擇界面顯示探頭l741的標識以及探頭l741的預置診斷部位的標識，其中，其預置診斷部位的標識(如賽馬的肌腱的標識)可以顯示于l741探頭的標識的下方。需要說明的是，本實施例中，在相應的探頭與超聲診斷設備連接，且其探頭類型與當前應用領域匹配的情況下，若相應的探頭的標識被選定，且該探頭對應有多個預先設置的預置診斷部位，則也可以在探頭選擇界面上顯示多個預置診斷部位的標識，圖8所示僅為舉例說明。

在實際應用中，除了上述說明的情況，還可以存在其它情況，如當與超聲診斷設備連接的探頭為多個時，那么在這多個探頭的探頭類型均與當前應用領域匹配時，可以在探頭選擇界面顯示這多個探頭的標識，并可以顯示某一個默認探頭的預置診斷部位的標識。例如，序號1、序號2、序號3的探頭接口均連接有探頭，那么可以根據這多個探頭的連接順序確定顯示序號1的探頭為默認探頭，而若序號1未連接探頭，那么可以根據這多個探頭的連接順序確定序號2的探頭為默認探頭。其中，連接順序可以為連接的位置順序，也可以為連接的時間順序，此處不做限定。

進一步的，在探頭選擇界面上顯示探頭的標識后，當用戶需要選擇相應的目標探頭進行超聲診斷時，可以選定需要進行超聲診斷的目標探頭的標識，那么在該目標探頭的標識選定后，可以在探頭選擇界面上顯示該目標探頭在當前應用領域的預置診斷部位的標識，即將默認探頭的預置診斷部位的標識切換為目標探頭的預置診斷部位的標識。

可以理解的是，在相應應用領域與探頭類型定向配置的情況下，為了進一步有利于區分相應探頭在相應應用領域中的應用，預置診斷部位的標識可以進行區別設置，例如，在寵物這一應用領域中，假設在貓、狗這兩個細分的應用領域中，分別對應有線陣的探頭類型，而該探頭類型可以應用于心臟、肝臟的超聲診斷，那么在當前應用領域為貓，且線陣的探頭的標識被選定時，探頭選擇界面上可以顯示有貓的心臟的標識、貓的肝臟的標識，而在當前領域為狗，且線陣的探頭的標識被選定時，探頭選擇界面上可以顯示有狗的心臟的標識、狗的肝臟的標識，以對不同動物進行區分，給用戶更直觀的界面顯示效果，也有利于對用戶進行動物種類的提示。在實際應用中，預置診斷部位的標識上可以通過文字或圖片等形式進行動物種類的區分。

406、輸出切換探頭或切換當前應用領域的提示信息。

本實施例中，當判斷與超聲診斷設備連接的探頭的探頭類型與當前應用領域不匹配時，則可以輸出切換探頭或切換當前應用領域的提示信息。

具體的，為了提高用戶的使用體驗，當超聲診斷設備連接的探頭的探頭類型與當前應用領域不匹配時，可以提示用戶切換探頭或切換當前應用領域，以使得連接的探頭可以適用于當前應用領域，該提示方式可以為文字提示，如在探頭選擇界面上進行切換探頭或切換當前應用領域的文字顯示，還可以為語音輸出，還可以為光亮提示，如閃光燈，此處不做限定。其中，在探頭選擇界面上的應用領域這一菜單項直接進行當前應用領域的切換，而不需要重新進入設置界面進行設置，并可以隨時實現當前應用領域的切換，簡化了用戶的操作。

基于上述實施例的說明，在實際應用中，在相應應用領域的探頭類型的預置診斷部位下，可以按照現有技術進行測量、注釋、體標、報告的專業關聯，以實現專業化專科應用，如對貓進行診斷時，可以直接通過應用領域的選擇、探頭類型的選擇以及預置診斷部位的選擇，實現貓這一動物種類的超聲診斷，其中測量、注釋、體標、報告的相關標準、相應信息也以貓這一動物種類為基準進行。可以理解的是，根據需要，還可以對同一動物種類進行更具體的細分，如狗可以分為吉娃娃、沙皮狗、拉不拉多等，以實現更加準確的超聲診斷。

由此，可以確定本實施例中用戶進行超聲診斷的步驟可以為：

1、新建患者信息，如名稱、體重、年齡等；

2、進入探頭選擇界面并將探頭與超聲診斷設備連接；

3、通過相應的操作使得探頭適用于當前應用領域(切換探頭或當前應用領域)；

4、選定需要的探頭類型；

5、選擇需要診斷的預置診斷部位；

6、進入超聲診斷，進行測量、注釋、體標；

7、完成報告。

上面對本發明實施例中的用于超聲診斷設備的配置方法進行了描述，下面對本發明實施例中的用于超聲診斷設備的配置裝置進行描述，請參閱圖10，本發明實施例中用于超聲診斷設備的配置裝置一個實施例包括：

獲取單元1001，用于當探頭與超聲診斷設備連接時，獲取探頭的探頭類；

判斷單元1002，用于判斷探頭的探頭類型是否與當前應用領域是否匹配，當前應用領域為系統默認或上一次選擇的應用領域；

顯示單元1003，用于當探頭的探頭類型與當前應用領域匹配時，則在探頭選擇界面顯示探頭的標識。

可選的，在本發明的一些實施例中，如圖11所示，裝置還可以進一步包括：

設置單元1004，用于預先設置探頭的應用領域、探頭類型以及預置診斷部位；

其中，探頭類型為根據應用領域設置，預置診斷部位為根據應用領域以及探頭類型設置。

可選的，在本發明的一些實施例中，設置單元1004，可以進一步具體用于：

獲取操作指令；

根據操作指令對探頭的應用領域和/或探頭類型和/或預置診斷部位的內容進行增加和/或刪除和/或排序。

可選的，在本發明的一些實施例中，顯示單元1003，可以進一步具體用于：

當探頭為一個時，在探頭界面顯示探頭的標識以及探頭的預置診斷部位的標識；或者，

當探頭為多個時，確定多個探頭的連接順序；

根據連接順序從多個探頭中確定默認探頭；

在探頭選擇界面顯示多個探頭的標識以及默認探頭的預置診斷部位的標識。

可選的，在本發明的一些實施例中，顯示單元1003，還可以進一步用于：

當多個探頭中目標探頭的標識被選定時，在探頭選擇界面切換默認探頭的預置診斷部位的標識為目標探頭的預置診斷部位的標識；

其中，目標探頭的標識不同于默認探頭的標識。

可選的，在本發明的一些實施例中，如圖12所示，裝置還可以進一步包括：

提示單元1005，用于當探頭的探頭類型與當前應用領域不匹配時，輸出切換探頭或切換當前應用領域的提示信息。

所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的系統，裝置和單元的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的系統，裝置和方法，可以通過其它的方式實現。例如，以上所描述的裝置實施例僅僅是示意性的，例如，所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，裝置或單元的間接耦合或通信連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基于這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：u盤、移動硬盤、只讀存儲器(rom，read-onlymemory)、隨機存取存儲器(ram，randomaccessmemory)、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述，以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
