本發明涉及醫療器械技術領域，具體為一種手術病人過床設備。

背景技術：

全麻未復醒病人需要從手術床上轉移到普通病床或轉運床上，目前臨床上多采取的方法有兩種：1、醫護人員抬病人。將病床與手術床平行排列，然后醫護人員在兩側用床單抬病人的方式轉移。由于跨度較大，常常由于多人協作不一致造成患者肢體扭曲，對頸椎、脊柱有損傷。同時增加醫務人員負擔，尤其是肥胖病人，常常會造成醫護人員腰椎損傷。2、利用現有過床板轉移。將病床與手術床平行排列，然后一側軸向翻轉病人，將轉移板置于病人身下，然后拖拽轉移板將病人轉移至病床，再軸向翻轉病人撤出轉移板，需多次軸向搬動病人，且搬動幅度大，對病人頸椎、腰椎損害大，特別是針對顱腦、脊柱、心臟術后不宜搬動的患者影響較大。由于搬動幅度大，對患者的呼吸、心率、血壓影響較大。對于肥胖或身高較高的患者，由于轉移板過窄，身體不能全部置于轉移板，拖拽過程中容易造成皮膚損傷及四肢關節損傷或脫臼。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種手術病人過床設備，能夠使全麻術后的病人做到平穩過床，對病人影響小，副損傷少，安全可靠，移動時能夠做到平穩、輕柔，有利于患者的身體恢復，同時能夠減輕醫護人員的負擔，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種手術病人過床設備，包括帆布和立柱，所述立柱設置在帆布的兩側，帆布的四周設有套管，帆布的長邊套管內套接有長桿，且帆布的短邊套管內套接有短桿，短桿的外側表面設有掛環，立柱之間設有橫桿，橫桿的上表面開設有滑槽，滑槽與提升機滑動連接，提升機的側表面設有控制開關，控制開關的輸入端與外置電源的輸出端電連接，控制開關的輸出端與提升機的輸入端電連接，提升機活動端的頂部側面設有橫梁，橫梁的下表面設有與掛環配合使用的掛鉤。

作為本發明的一種優選技術方案，所述長桿為三段式嵌插結構，且長桿的外側表面設有活動錨栓。

作為本發明的一種優選技術方案，所述長桿與短桿之間通過直角彎頭連接。

作為本發明的一種優選技術方案，所述提升機的下表面設有滑輪或滾珠，滑輪或滾珠與滑槽的內側滑動連接。

作為本發明的一種優選技術方案，所述掛環和掛鉤的數量不少于四組，且不少于四組的掛環和掛鉤等距離設置。

與現有技術相比，本發明的有益效果是：本手術病人過床設備，采用了電動提升，人工平移的方式使患者完成過床，能夠使全麻術后的病人做到平穩過床，對病人影響小，副損傷少，安全可靠，移動時能夠做到平穩、輕柔，有利于患者的身體恢復，同時能夠減輕醫護人員的負擔，降低了工作難度，長桿為三段式嵌插結構，在不使用時可以收縮起來，減少占用空間，方便移動，提升機的下表面設有滑輪或滾珠，方便提升機在滑槽內滑動，使用更省力，長桿和短桿均在套管內套接，拆裝方便，提高了工作效率。

附圖說明

圖1為本發明結構示意圖；

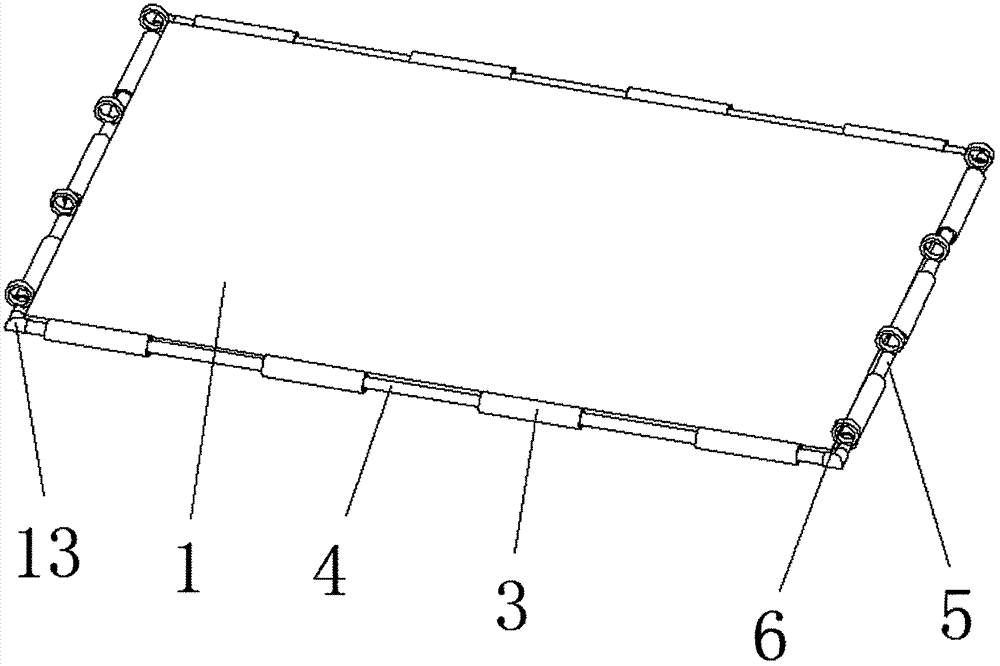

圖2為本發明帆布結構示意圖；

圖3為本發明長桿結構示意圖。

圖中：1帆布、2立柱、3套管、4長桿、5短桿、6掛環、7橫桿、8滑槽、9提升機、10控制開關、11橫梁、12掛鉤、13直角彎頭。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種手術病人過床設備，包括帆布1和立柱2，立柱2設置在帆布1的兩側，帆布1的四周設有套管3，帆布1的長邊套管3內套接有長桿4，長桿4為三段式嵌插結構，在不使用時可以收縮起來，減少占用空間，方便移動，且長桿4的外側表面設有活動錨栓，且帆布1的短邊套管3內套接有短桿5，長桿4與短桿5之間通過直角彎頭13連接，長桿4和短桿5均在套管3內套接，拆裝方便，提高了工作效率，短桿5的外側表面設有掛環6，立柱2之間設有橫桿7，橫桿7的上表面開設有滑槽8，滑槽8與提升機9滑動連接，提升機9的下表面設有滑輪或滾珠，滑輪或滾珠與滑槽8的內側滑動連接，方便提升機9在滑槽8內滑動，使用更省力，提升機9的側表面設有控制開關10，控制開關10的輸入端與外置電源的輸出端電連接，控制開關10的輸出端與提升機9的輸入端電連接，提升機9活動端的頂部側面設有橫梁11，橫梁11的下表面設有與掛環6配合使用的掛鉤12，掛環6和掛鉤12的數量不少于四組，且不少于四組的掛環6和掛鉤12等距離設置，采用了電動提升，人工平移的方式使患者完成過床，能夠使全麻術后的病人做到平穩過床，對病人影響小，副損傷少，安全可靠，移動時能夠做到平穩、輕柔，有利于患者的身體恢復，同時能夠減輕醫護人員的負擔，降低了工作難度。

在使用時：手術前在病人身下放置帆布1，手術后分別將長桿4和短桿5穿入套管3內，然后用直角彎頭13將長桿4和短桿5連接，分別在手術床與病床的兩側固定立柱2，打開控制開關10，提升機9帶動橫梁11移動，將掛鉤12與掛環6掛扣在一起，提升機9通過橫梁11帶動掛鉤12，掛鉤12通過掛環6帶動橫桿7，橫桿7帶動帆布1升起，然后醫務人員推動提升機9，提升機9沿滑槽8滑動，將病人帶到病床，能夠使全麻術后的病人做到平穩過床，對病人影響小，副損傷少，同時能夠減輕醫護人員的負擔，降低了工作難度。

本發明采用了電動提升，人工平移的方式使患者完成過床，能夠使全麻術后的病人做到平穩過床，對病人影響小，副損傷少，安全可靠，移動時能夠做到平穩、輕柔，有利于患者的身體恢復，同時能夠減輕醫護人員的負擔，降低了工作難度，長桿4為三段式嵌插結構，在不使用時可以收縮起來，減少占用空間，方便移動，提升機9的下表面設有滑輪或滾珠，方便提升機9在滑槽8內滑動，使用更省力，長桿4和短桿5均在套管3內套接，拆裝方便，提高了工作效率。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種手術病人過床設備，包括帆布和立柱，立柱設置在帆布的兩側，帆布的四周設有套管，帆布的長邊套管內套接有長桿，且帆布的短邊套管內套接有短桿，短桿的外側表面設有掛環，立柱之間設有橫桿，橫桿的上表面開設有滑槽，滑槽與提升機滑動連接，提升機的側表面設有控制開關，控制開關的輸入端與外置電源的輸出端電連接，控制開關的輸出端與提升機的輸入端電連接。本手術病人過床設備，采用了電動提升，人工平移的方式使患者完成過床，能夠使全麻術后的病人做到平穩過床，對病人影響小，副損傷少，安全可靠，移動時能夠做到平穩、輕柔，有利于患者的身體恢復，同時能夠減輕醫護人員的負擔，降低了工作難度。

技術研發人員：姚碧
受保護的技術使用者：姚碧
技術研發日：2017.05.18
技術公布日：2017.08.11
