本發明屬于牙齒美容行業，尤其涉及一種牙用根管樁。

背景技術：

近年來，因根管治療技術的成熟，越來越多的牙髓、根尖周病患牙得以保留，為了恢復牙體的生理外形和功能，樁核冠修復體得到廣泛應用。但由于無髓牙牙本質濕度減小，彈性和強度降低，容易引起牙折，常導致修復失敗。因此對樁材料和外形的選擇有助于提高臨床樁核修復效果。

許多文獻報道了樁核材料以及設計形式影響牙髓治療后樁核修復系統的抗折性能。預成根管樁材料主要包括金屬樁、纖維樁和瓷樁。一般情況下，金屬樁和瓷樁的強度要高于纖維樁，但纖維樁對比與金屬樁和瓷樁有著更好的柔韌性，而不易引起根折。在強度和柔韌性之間怎樣舍取尚沒有明確的報道。

不同樁材料可影響修復后牙本質的應力分布形式和大小，對修復體的固位和抗力性有重要影響。傳統上，鑄造樁核系統由于其較好的機械強度而成為首選。然而，由于金屬的彈性模量遠高于牙本質，過多的應力可能會集中于樁的末端，最終導致牙根的破壞性垂直斷裂。當該情況發生時，臨床上很難再次修復，多數牙根都得拔除。因此，許多研究表明彈性模量接近于牙本質的根管樁材料更加可取。

目前，臨床常用的預成樁主要有金屬樁(不銹鋼樁及鈦樁等)、瓷樁和纖維樁。纖維樁由于其彈性模量較接近于牙本質而不易引起牙折，深受牙科醫生們的親睞。但纖維樁屬復合樹脂類材料，環氧樹脂吸水后會降解而變得不穩定，最終引起機械強度的下降。

技術實現要素：

本發明針對現有技術中的缺點，，為了減少根折的發生，提高樁核冠修復的遠期成功率，本發明的目的在于，提供一種牙用根管樁。

為了解決上述技術問題，本發明通過下述技術方案得以解決：

一種牙用根管樁，包括管柱主體、臺階和頭部，所述臺階設置在所述管柱主體和頭部連通處的外圍；

所述管柱主體為螺紋桿，所述螺紋桿設置的螺紋為雙向骨螺紋，所述頭部設有至少一個加強塊；

所述雙向骨螺紋包括第一螺紋和第二螺紋，所述第一螺紋和第二螺紋平行設置。

作為一種可實施方式，所述雙向骨螺紋的螺紋聯接載荷力應滿足以下公式：設置待矯正牙齒的牙質內螺紋聯接載荷力為wns，則由下列公式計算：

同理雙向骨螺紋的螺紋聯接載荷力為wbs，將由下式計算：

假設矯正時最大固位力應為以上兩式wbs＝wns條件下，根據雙向骨螺紋的剪切應力強度ζb和牙齒所受的螺紋剪切應力強度ζn代入求出牙質的值，

各式中符號：

w-螺紋聯接載荷力

n-載荷力在螺紋面上的法線應力

f-n受摩擦力后的正應力

s-實際的和ab同向的剪切應力

ρ-n、f之間夾角，又稱為摩擦角

α-n、w之間夾角

-w、s之間夾角，實際上是切斷角

dc-螺紋外徑

dp-螺紋中徑

dc-牙質螺母螺紋內徑

z-螺紋牙數。

作為一種可實施方式，所述臺階為圓柱形自閉環并環繞在所述管柱主體和頭部連通處的外圍，所述臺階的厚度為0.2～0.3mm，所述臺階的外徑為所述牙釘體直徑的1.2～1.5倍。

作為一種可實施方式，所述管柱主體的外徑為0.9mm～1.4mm中的任意數值。

作為一種可實施方式，所述雙向骨螺紋頂角θ角度為45°～65°，兩兩所述雙向骨螺紋之間的距離t為0.30～0.60mm。

作為一種可實施方式，所述牙用根管樁的長度為8.5～13mm、8.5～14mm、9.5～15mm中的任意數值，頭部的長度l1為4～5mm中的任意數值。

作為一種可實施方式，所述加強塊為正方形加強塊或者環形加強塊，所述加強塊的厚度至少為臺階厚度的2倍。

作為一種可實施方式，所述牙用根管樁的材料為不銹鋼材質，不銹鋼成分包括c、si、mn、p、s、n、cr、mo、ni、cu和fe；

所述c的質量分數小于等于0.030％，所述si的質量分數小于等于1％、mn的質量分數小于等于2％、p的質量分數小于等于0.025％、s的質量分數小于等于0.01％、n的質量分數小于等于0.1％、cr的質量分數為17％～19％中的任意數值、mo的質量分數為2.25％～3.5％中的任意數值、ni的質量分數為13％～15％中的任意數值、cu的質量分數小于等于0.5％、其余剩余百分比為fe的質量分數。

本發明由于采用了以上技術方案，具有顯著的技術效果：

本發明主要用于人體牙齒大面積齲齒、缺損修復固位,即殘冠修復及殘根的保存修復中修復體和牙體連接固位。殘冠，殘根的保存修復有利于保持牙弓形態，維持牙槽骨高度，恢復咬合關系和咀嚼功能。具有椅旁操作完成、復診次數少、易控制根管微露等優勢，適用于人體牙齒大面積齲齒缺損修復治療。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明的整體結構圖。

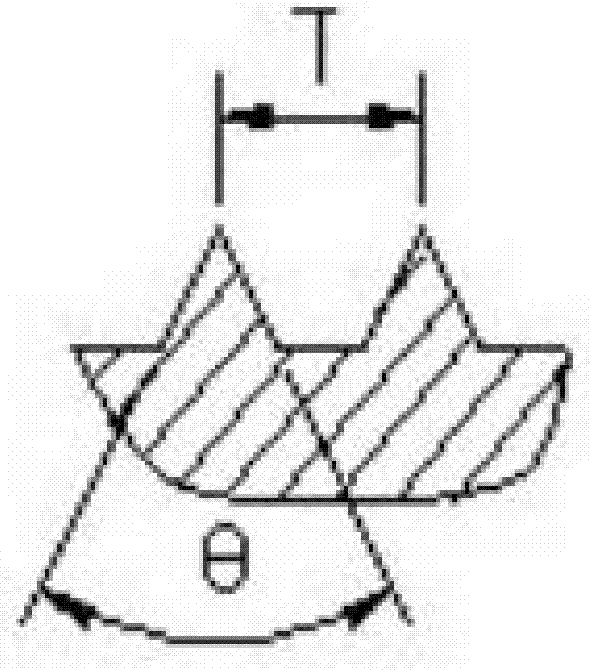

圖2是本發明的雙向骨螺紋結構示意圖一。

具體實施方式

下面結合實施例對本發明做進一步的詳細說明，以下實施例是對本發明的解釋而本發明并不局限于以下實施例。

示例性發明

如圖1～2所示，一種牙用根管樁，包括管柱主體1、臺階3和頭部2，臺階3設置在管柱主體1和頭部2連通處的外圍；

管柱主體1為螺紋桿，螺紋桿設置的螺紋為雙向骨螺紋，頭部2設有至少一個加強塊4。

進一步地，臺階3為圓柱形自閉環并環繞在管柱主體1和頭部2連通處的外圍，臺階2的厚度為0.2～0.3mm，臺階2的外徑為牙釘體直徑的1.2～1.5倍，管柱主體1的外徑為0.9mm～1.4mm中的任意數值，如圖2所示，雙向骨螺紋頂角θ角度為45°～65°，兩兩雙向骨螺紋之間的距離t為0.30～0.60mm，牙用根管樁的長度為8.5～13mm、8.5～14mm、9.5～15mm中的任意數值。

實施例1

下面結合具體結構及數據來描述此發明。

一種牙用根管樁，包括管柱主體1、臺階3和頭部2，臺階2設置在管柱主體1和頭部2連通處的外圍；

管柱主體1為螺紋桿，螺紋桿設置的螺紋為雙向骨螺紋，頭部2設有至少一個加強塊4。

進一步地，臺階3為圓柱形自閉環并環繞在管柱主體1和頭部2連通處的外圍，臺階3的厚度為0.2～0.3mm，臺階3的外徑為牙釘體直徑的1.2～1.5倍，管柱主體1的外徑d為0.9mm～1.4mm中的任意數值，雙向骨螺紋頂角角度θ為45°～65°，兩兩雙向骨螺紋之間的距離為0.30～0.60mm，牙用根管樁的長度l為8.5～13mm、8.5～14mm、9.5～15mm中的任意數值，頭部的長度l1為4～5mm中的任意數值。

所述雙向骨螺紋的螺紋聯接載荷力應滿足以下公式：

設置待矯正牙齒的牙質內螺紋聯接載荷力為wns，則由下列公式計算：

同理雙向骨螺紋的螺紋聯接載荷力為wbs，將由下式計算：

假設矯正時最大固位力應為以上兩式wbs＝wns條件下，根據雙向骨螺紋的剪切應力強度ζb和牙齒所受的螺紋剪切應力強度ζn代入求出牙質的值，

各式中符號：

w-螺紋聯接載荷力

n-載荷力在螺紋面上的法線應力

f-n受摩擦力后的正應力

s-實際的和同向的剪切應力

ρ-n、f之間夾角，又稱為摩擦角

α-n、w之間夾角

-w、s之間夾角，實際上是切斷角

dc-螺紋外徑

dp-螺紋中徑

dc-牙質螺母螺紋內徑

z-螺紋牙數。

經過計算，牙質螺紋要獲得最大聯接強度，牙質螺紋牙厚度應是金屬螺紋牙厚度的4-8倍。

根據這一計算數值，增加牙質螺母螺紋的骨量即增加金屬螺紋的螺距t，可以增加聯接強度，但在實際應用這一計算時，當釘、樁的螺紋部長度受限制時，增加螺距則同時減少螺紋牙數，承壓的載荷也將減少。因此兼顧螺距和齒數對聯接強度的影響，本設計取骨螺紋的螺距t為普通標準螺距的1.5～2倍。

管柱主體上的骨螺紋是螺絲的螺紋，而與之匹配的是牙本質的螺紋，是螺母螺紋，雙向骨螺紋的釘子將自身的螺紋減薄，而增加了牙本質螺母螺紋的厚度，增加了牙本質強度，也就增加了固位強度。又由于骨螺紋的螺紋邊斜度減小，使拉脫或受壓的正應力增加，側向分應力減小，從而也增加固位能力。

加強塊4為正方形加強塊或者環形加強塊，加強塊的厚度至少為臺階厚度的2倍。

牙用根管樁的材料為不銹鋼材質，不銹鋼成分包括c、si、mn、p、s、n、cr、mo、ni、cu和fe；

c的質量分數小于等于0.030％，si的質量分數小于等于1％、mn的質量分數小于等于2％、p的質量分數小于等于0.025％、s的質量分數小于等于0.01％、n的質量分數小于等于0.1％、cr的質量分數為17％～19％中的任意數值、mo的質量分數為2.25％～3.5％中的任意數值、ni的質量分數為13％～15％中的任意數值、cu的質量分數小于等于0.5％、其余剩余百分比為fe的質量分數。

如下表所示

根管樁選用外科植入物用不銹鋼材料制造,其要求應符合gb4234《外科植入物用不銹鋼》所規定的要求；若產品進行鍍金處理，則鍍金層中金含量應≥99.0％。

表1鋼的牌號及化學成分(熔煉分析)

力學性能如下表所示：

表2鋼絲的力學性能

牙用根管樁還做了表面鍍金處理，保證鍍層均勻、色澤明亮，根管樁基體與鍍層應結合牢固。

此外，需要說明的是，本說明書中所描述的具體實施例，其零、部件的形狀、所取名稱等可以不同。凡依本發明專利構思的構造、特征及原理所做的等效或簡單變化，均包括于本發明專利的保護范圍內。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，只要不偏離本發明的結構或者超越本權利要求書所定義的范圍，均應屬于本發明的保護范圍。
