本發明涉及牙科領域,尤其涉及一種晃動式兒童拔牙裝置。
背景技術:
兒童在扎新牙的時候,一般新牙需要對牙進行拱動,這時牙齒就會出現松動現象,如果不對牙進行處理,容易使兒童在吃飯的時候將晃動的牙吃進體內,從而對消化道造成破壞,如果嚴重的話需要進行手術取出牙齒,對兒童帶來痛苦,還有的裝置在使用時,需要牙醫進行拔牙,一般費用較高,同時在診所拔牙容易使兒童心里緊張,影響拔牙速度,不方便自己進行拔牙,還有的裝置在使用時,一般對不同大小的兒童進行拔牙的時候需要使用不同的器械,增加了使用成本。
技術實現要素:
本發明的目的是為了解決現有技術的不足,提供了一種晃動式兒童拔牙裝置。
本發明是通過以下技術方案實現:
一種晃動式兒童拔牙裝置,包括第一導桿和第二導桿,所述第一導桿和第二導桿上側安裝有連接塊,所述連接塊分別與第一導桿和第二導桿之間安裝有轉軸,所述連接塊上側安裝有第一盛放槽,所述第一導桿和第二導桿表面安裝有螺旋彈簧,所述螺旋彈簧下側安裝有第二盛放槽,所述第一盛放槽和第二盛放槽表面安裝有第一木釘,所述第一盛放槽和第二盛放槽內側安裝有螺帽,所述第一盛放槽和第二盛放槽之間安裝有連接桿,所述連接桿表面安裝有滑塊,所述滑塊內部安裝有第二木釘。
作為本發明的優選技術方案,所述第一卡槽和第二卡槽截面為u型結構。
作為本發明的優選技術方案,所述滑塊與連接桿滑動連接。
作為本發明的優選技術方案,所述連接桿與螺帽螺紋連接。
作為本發明的優選技術方案,所述連接桿為鋼絲材料制成。
作為本發明的優選技術方案,所述第一導桿和第二導桿與連接塊鉸接連接。
作為本發明的優選技術方案,所述螺帽分別與第一盛放槽和第二盛放槽固定連接。
與現有技術相比,本發明的有益效果是:
本發明體積較小,方便攜帶,通過設置連接桿,更好的對第一盛放槽和第二盛放槽進行調整,從而方便對不同大小的兒童進行使用,避免了使用不同器械進行拔牙,節約了使用成本,通過設置滑塊和第二木釘,更好的將牙齒進行加緊,方便對不同位置的牙齒進行加緊,從而方便對牙齒進行晃動,避免了扎牙時將牙齒誤吞體內,保證了兒童的安全,同時也方便在家進行操作,消除了在診所或者醫院的緊張氣氛,方便將牙齒快速拔出,且結構簡單,設計合理,操作方便,安全可靠。
附圖說明
圖1為本發明的結構示意圖。

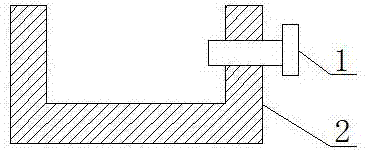

圖2為本發明第一盛放槽的結構示意圖。
圖3為本發明第二盛放槽的結構示意圖。
圖中:1、第一木釘,2、第一盛放槽,3、連接塊,4、轉軸,5、第一導桿,6、螺旋彈簧,7、第二盛放槽,8、第二導桿,9、第二木釘,10、滑塊,11、連接桿,12、螺帽。
具體實施方式
下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例。基于本發明中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本發明保護的范圍。
請參閱圖1-3,本發明提供一種技術方案:
一種晃動式兒童拔牙裝置,包括第一導桿5和第二導桿8,所述第一導桿5和第二導桿8上側安裝有連接塊3,所述第一導桿5和第二導桿8與連接塊3鉸接連接,所述連接塊3分別與第一導桿5和第二導桿8之間安裝有轉軸4,所述連接塊3上側安裝有第一盛放槽2,所述第一導桿5和第二導桿8表面安裝有螺旋彈簧6,所述螺旋彈簧6下側安裝有第二盛放槽7,所述第一盛放槽2和第二盛放槽7截面為u型結構,所述第一盛放槽2和第二盛放槽7表面安裝有第一木釘1,所述第一盛放槽2和第二盛放槽7內側安裝有螺帽12,所述螺帽12分別與第一盛放槽2和第二盛放槽7固定連接,所述第一盛放槽2和第二盛放槽7之間安裝有連接桿11,所述連接桿11為鋼絲材料制成,所述連接桿11與螺帽12螺紋連接,所述連接桿11表面安裝有滑塊10,所述滑塊10與連接桿11滑動連接,所述滑塊10內部安裝有第二木釘1。
工作原理:首先將第一盛放槽2和第二盛放槽7分別卡住兒童兩側的牙,然后擰動第一木釘1進行加緊,然后對滑塊10進行滑動,滑動到晃動比較厲害的牙齒附近,然后擰緊第二木釘9,使用第二木釘9將牙齒加緊,然后使用者前后晃動滑塊10,就可以對牙齒進行晃動,從而將牙齒快速拔出,當對不同大小的兒童進行使用的時候,只需要轉動連接桿11,對第一盛放槽2和第二盛放槽7之間的間距進行調節即可。
盡管已經示出和描述了本發明的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本發明的范圍由所附權利要求及其等同物限定。
