本發明涉及的是生殖科醫療器械技術領域，具體的說是一種生殖科恒溫壓陰道清洗系統。

背景技術：

生殖科經常會用到清洗裝置，如陰道清洗裝置，陰道清洗裝有助于清除陰道內的有害菌。現有的清洗裝置多為手動注射式的，即采用注射管注入陰道內，在注射管內盛放清洗液，這種清洗裝置使用起來存在諸多問題，主要體現在：自動化程度低，需要手動使用，清洗效率低；注入的藥液或者清洗液物態不均一，不能根據不同的清洗階段，調配合適濃度的藥液或清洗液，達到將陰道清洗分階段進行，每一階段采用不同濃度的藥液或清洗液的目的，該問題亟待解決。

技術實現要素：

本發明的目的在于針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便的生殖科恒溫壓陰道清洗系統，可以根據醫生建議任意的調配不同成分或者不同濃度的清洗液，清洗時可以隨意調節清洗液的水量大小，自動對陰道內部深度清洗，使用安全，提高清洗效果。

為實現上述目的，本發明采用的技術方案是：一種生殖科恒溫壓陰道清洗系統，包含清洗裝置本體，所述清洗裝置本體的一端設置有清洗液放置箱，所述清洗裝置本體的另一端設置控制箱，所述清洗液放置箱的前端設置有蓋板，且通過合頁與清洗液放置箱連接，所述清洗液放置箱的內部設置有數個清洗液容器，所述清洗液容器的上端設置有連接頭，所述清洗液放置箱的上端設置有數個清洗液抽水泵，所述清洗液抽水泵與通過連接頭與清洗液容器螺紋連接，所述清洗液抽水泵通過清洗液輸出管與陰道清洗頭連接，所述控制箱前端的上端分別設置有電源指示燈和加溫按鈕，所述控制箱前端的下端分別設置有壓力按鈕和開關按鈕。

作為本方案的進一步改善，所述清洗液容器的內部中間設置有電阻加熱體，所述清洗液容器的內壁上設置有溫度傳感器。

作為本方案的進一步改善，所述清洗裝置本體的一側下端設置有電源插頭，所述電源插頭通過電源線與電阻加熱體電性連接。

作為本方案的進一步改善，所述清洗裝置本體的底部設置有支撐底座。

作為本方案的進一步改善，所述控制箱的一側設置有散熱裝置。

作為本方案的進一步改善，所述陰道清洗頭采用硅膠材質，所述陰道清洗頭的端部設置有噴孔。

采用上述結構后，本發明的有益效果為：本發明結構簡單，設計合理，可以根據醫生建議任意的調配不同成分或者不同濃度的清洗液，清洗時可以隨意調節清洗液的水量大小，自動對陰道內部深度清洗，使用安全，提高清洗效果，避免細菌感染。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明的結構示意圖；

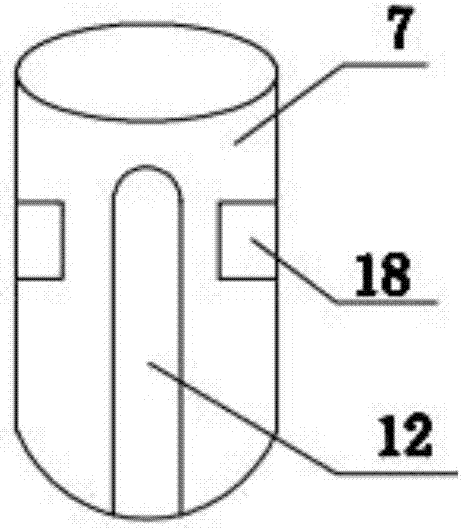

圖2是本發明的清洗液容器內部結構示意圖；

圖中1.清洗裝置本體、2.散熱裝置、3.電源指示燈、4.開關按鈕、5.壓力按鈕、6.支撐底座、7.清洗液容器、8.電源線、9.電源插頭、10.蓋板、11.清洗液放置箱、12.電阻加熱體、13.陰道清洗頭、14.清洗液輸出管、15.清洗液抽水泵、16.加溫按鈕、17.控制箱、18.溫度傳感器。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及具體實施方式，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施方式僅用以解釋本發明，并不用于限定本發明。

參看圖1至圖2所示，本具體實施方式采用以下技術方案：一種生殖科恒溫壓陰道清洗系統，包含清洗裝置本體1，所述清洗裝置本體1的一端設置有清洗液放置箱11，所述清洗裝置本體1的另一端設置控制箱17，所述清洗液放置箱11的前端設置有蓋板10，且通過合頁與清洗液放置箱11連接，所述清洗液放置箱11的內部設置有2個清洗液容器7，所述清洗液容器7的上端設置有連接頭，所述清洗液放置箱11的上端設置有2個清洗液抽水泵15，所述清洗液抽水泵15與通過連接頭與清洗液容器7螺紋連接，所述清洗液抽水泵15通過清洗液輸出管14與陰道清洗頭13連接，所述控制箱17前端的上端分別設置有電源指示燈3和加溫按鈕16，所述控制箱17前端的下端分別設置有壓力按鈕5和開關按鈕4。

所述清洗液容器7的內部中間設置有電阻加熱體12，所述清洗液容器7的內壁上設置有溫度傳感器18，所述清洗裝置本體1的一側下端設置有電源插頭9，所述電源插頭9通過電源線8與電阻加熱體12電性連接，這樣設置，通過電阻加熱體12對容器內的清洗液進行加溫處理，溫度傳感器18控制溫度，保持恒溫。

所述清洗裝置本體1的底部設置有支撐底座6，這樣設置，便于防止裝置本體的底部磨損。

所述控制箱17的一側設置有散熱裝置2，這樣設置，便于本裝置的散熱，延長使用壽命。

所述陰道清洗頭13采用硅膠材質，所述陰道清洗頭13的端部設置有噴孔，這樣設置，采用硅膠，有效防止對人體的陰道造成傷害。

本具體實施方式的工作原理：使用時，先將電源插頭9接通電源，電源指示燈3亮起，表明本裝置正常工作，打開蓋板10，取出清洗液容器7，根據需要在清洗液容器7內配置清洗液，然后將清洗液容器7放置清洗液放置箱11內，并通過連接頭與清洗液抽水泵15連接，啟動加溫按鈕16，清洗液自動加熱，通過溫度傳感器18感應溫度至一定恒溫時，則會自動停止加熱，將陰道清洗頭13慢慢插入陰道內，通過調節壓力按鈕5控制清洗液的壓力大小，對陰道內進行徹底清洗。

本具體實施方式結構簡單，設計合理，可以根據醫生建議任意的調配不同成分或者不同濃度的清洗液，清洗時可以隨意調節清洗液的水量大小，自動對陰道內部深度清洗，使用安全，提高清洗效果，避免細菌感染。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種生殖科恒溫壓陰道清洗系統，包含清洗裝置本體，所述清洗裝置本體的一端設置有清洗液放置箱，所述清洗裝置本體的另一端設置控制箱，所述清洗液放置箱的前端設置有蓋板，且通過合頁與清洗液放置箱連接，所述清洗液放置箱的內部設置有數個清洗液容器，所述清洗液容器的上端設置有連接頭，所述清洗液放置箱的上端設置有數個清洗液抽水泵，所述清洗液抽水泵與通過連接頭與清洗液容器螺紋連接，所述清洗液抽水泵通過清洗液輸出管與陰道清洗頭連接；本發明結構簡單，可以根據醫生建議任意的調配不同成分或者不同濃度的清洗液，清洗時可以隨意調節清洗液的水量大小，自動對陰道內部深度清洗，提高清洗效果，避免細菌感染。

技術研發人員：楊晨曦
受保護的技術使用者：楊晨曦
技術研發日：2017.05.23
技術公布日：2017.08.18
