本發明涉及一種甲狀腺手術用開口裝置。

背景技術：

甲狀腺是人體重要組成部分，甲狀腺在通過口腔部進行手術時，需要病人口部保持張開狀態，長時間保持開口狀態會使病人產生酸痛感，而且可能會不自覺的改變張開的口型，影響手術的進行。

技術實現要素：

本發明要解決的技術問題是針對上述缺陷，提供一種甲狀腺手術用開口裝置，該甲狀腺手術用開口裝置便于口腔定位，便于手術進行，而且結構簡單。

為了解決上述技術問題，本發明包括機架，所述機架一側的上部轉動連接有第一支桿，所述第一支桿上安裝有第一油缸，第一油缸的伸縮桿穿過第一支桿且其下伸端固接有上定位裝置，所述上定位裝置包括與上唇外表面配合的上卡接段，所述上卡接段的上端部與第一油缸伸縮桿的下端部固接，所述上卡接段的下端部呈彎弧狀設置且向上延伸形成彎弧段，彎弧段形成可容納上唇下表面的上卡裝腔，所述彎弧段的上端部向前延伸形成其中部向上凸起的上顎定位段；所述機架另一側的下部轉動連接有第二支桿，所述第二支桿上安裝有第二油缸，所述第二油缸的伸縮桿穿過第二支桿且其上伸端固接有下定位裝置。

所述下定位裝置包括與下唇外表面配合的下卡接段，所述下卡接段的下端部與第二油缸伸縮桿固接，所述下卡接段的上端部呈彎弧狀設置且向下延伸形成弧形段，弧形段形成可容納下唇下表面的下卡裝腔，所述弧形段下端部向前延伸形成壓舌板。

所述機架包括兩個平行設置的第一立桿和第二立桿，所述第一立桿上設有第一轉動底座，所述第一支桿的端部轉動連接在第一轉動底座內，第一轉動底座上設有與第一支桿配合的頂緊銷。

所述第二立桿上設有第二轉動底座，所述第二立桿上設有第二轉動底座，第二轉動底座上設有與第二支桿配合的頂緊銷。

所述第一立桿和第二立桿的下端部均設有卡裝部。

所述卡裝部包括分別與第一立桿和第二立桿下端部固接有上橫板，上橫板的正下方設有與上橫板平行的下橫板，上橫板和下橫板側部的一端連接有豎板，上橫板和下橫板之間形成卡裝腔，下橫板上設有穿過下橫板且伸入卡裝腔的頂緊螺栓。

采用上述方案后的優點效果是：手術時轉動第一支桿和第二支桿，從而使上顎定位段伸入口腔并與上顎配合，使上唇的下部進入上卡裝腔，使上卡接段的內表面與上唇的外表面接觸，使壓舌板伸入口腔并使舌部下壓，使下唇的下部進入下卡裝腔，使下卡接段的內表面與下唇的外表面接觸，根據病人需要啟動第一油缸調整上定位裝置的位置，轉動第一支桿調整上定位裝置的角度；啟動第二油缸調整下定位裝置的位置，轉動第二支桿調整下定位裝置的角度。這樣就可以使病人始終保持正確的開口狀態，便于甲狀腺手術的進行。

附圖說明

下面結合附圖對本發明的具體實施方式作進一步的詳細說明：

圖1是本發明的結構示意圖；

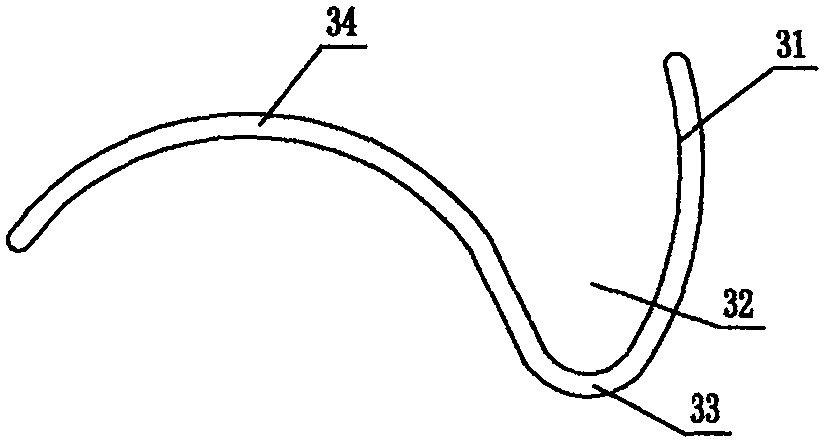

圖2是上定位裝置的結構示意圖；

圖3是下定位裝置的結構示意圖。

具體實施方式

如圖1-圖2所示，該甲狀腺手術用開口裝置包括機架，機架包括兩個平行設置的第一立桿11和第二立桿12，機架一側的上部轉動連接有第一支桿1，第一立桿11上設有第一轉動底座13，第一支桿1的端部轉動連接在第一轉動底座13內，第一轉動底座13上設有與第一支桿1配合的頂緊銷，調整好第一支桿1的支撐角度后通過頂緊銷實現定位。第一支桿1上安裝有第一油缸2，第一油缸2的伸縮桿穿過第一支桿1且其下伸端固接有上定位裝置，上定位裝置包括與上唇外表面配合的上卡接段31，上卡接段31的上端部與第一油缸2伸縮桿的下端部固接，上卡接段31的下端部呈彎弧狀設置且向上延伸形成彎弧段33，彎弧段33形成可容納上唇下表面的上卡裝腔32，彎弧段33的上端部向前延伸形成其中部向上凸起的上顎定位段34。

如圖1和圖2所示，機架另一側的下部轉動連接有第二支桿4，本實施例中第二立桿12上設有第二轉動底座15，第二立桿12上設有第二轉動底座15，第二轉動底座15上設有與第二支桿4配合的頂緊銷，調整好第二支桿4的角度后通過頂緊銷實現定位。第二支桿4上安裝有第二油缸5，第二油缸5的伸縮桿穿過第二支桿4且其上伸端固接有下定位裝置。下定位裝置包括與下唇外表面配合的下卡接段61，下卡接段61的下端部與第二油缸5伸縮桿固接，所述下卡接段61的上端部呈彎弧狀設置且向下延伸形成弧形段62，弧形段62形成可容納下唇下表面的下卡裝腔63，弧形段62下端部向前延伸形成壓舌板64。

如圖1所示，第一立桿11和第二立桿12的下端部均設有卡裝部19，本實施例中卡裝部19包括分別與第一立桿11和第二立桿12下端部固接有上橫板，上橫板的正下方設有與上橫板平行的下橫板，上橫板和下橫板側部的一端連接有豎板，上橫板和下橫板之間形成卡裝腔，下橫板上設有穿過下橫板且伸入卡裝腔的頂緊螺栓。使用時可以通過卡裝部19將第一立桿11和第二立桿12固定在患者坐的椅子上或治療床上，頂緊螺栓可以實現卡裝部19的定位。

手術時，轉動第一支桿1和第二支桿4，從而使上顎定位段34伸入口腔并與上顎配合，使上唇的下部進入上卡裝腔32，使上卡接段31的內表面與上唇的外表面接觸，使壓舌板64伸入口腔并使舌部下壓，使下唇的下部進入下卡裝腔63，使下卡接段61的內表面與下唇的外表面接觸，根據病人需要啟動第一油缸2調整上定位裝置的位置，轉動第一支桿1調整上定位裝置的角度；啟動第二油缸5調整下定位裝置的位置，轉動第二支桿4調整下定位裝置的角度。
