技術領域:
本發明涉及醫療設備技術領域,更具體的說涉及一種移動式桌板的護理床。
背景技術:
:
現有的護理床的后部一般設置可以翻轉的桌板,然而,此桌板翻轉后的位置是固定的,其只能翻轉后到達護理床的中部上方,而無法進行前后調節,無法滿足不同的病人的使用要求,其效果有限。
技術實現要素:
:
本發明的目的是克服現有技術的不足,提供一種移動式桌板的護理床,它可以將桌板翻轉后進行橫向位置調節,滿足不同的病人的使用要求。
本發明解決所述技術問題的方案是:
一種移動式桌板的護理床,包括床體,所述床體的床板的左右兩側具有調節長形凹槽,調節長形凹槽的后壁面和前部中均固定有連接支撐板,橫向調節螺桿處于調節長形凹槽中,橫向調節螺桿的兩端鉸接在兩個連接支撐板上,橫向調節螺桿的前端伸出前部的連接支撐板并固定有轉動輪,轉動輪處于調節長形凹槽的前端中,自潤滑移動塊螺接在橫向調節螺桿中,自潤滑移動塊處于調節長形凹槽中,自潤滑移動塊的內側壁緊貼調節長形凹槽的內側壁上,自潤滑移動塊的外側壁固定在外移動塊上,外移動塊的外壁鉸接有翻轉桿,兩個翻轉桿的頂端具有折彎桿部,兩個折彎桿部的頂端固定有桌板。
所述兩個折彎桿部的頂端固定有主調節板,主調節板的中部螺接有調節螺柱,調節螺柱的頂端鉸接在桌板的底面中部,調節螺柱的底端伸出主調節板的底面并固定有轉動盤。
所述桌板的底面固定有多個導向桿,導向桿插套在主調節板上具有的豎直插孔中。
所述豎直插孔中導向套,導向套的外側壁固定在豎直插孔的內側壁上,導向桿插套在導向套中。
所述主調節板的邊部頂面固定有多個緩沖彈簧,緩沖彈簧的頂端固定在桌板的底面上。
所述兩個翻轉桿的底端前側固定有永磁鐵塊,永磁鐵塊與外移動塊上的前部固定有的定位塊相吸附。
本發明的突出效果是:與現有技術相比,它可以將桌板翻轉后進行橫向位置調節,滿足不同的病人的使用要求。
附圖說明:

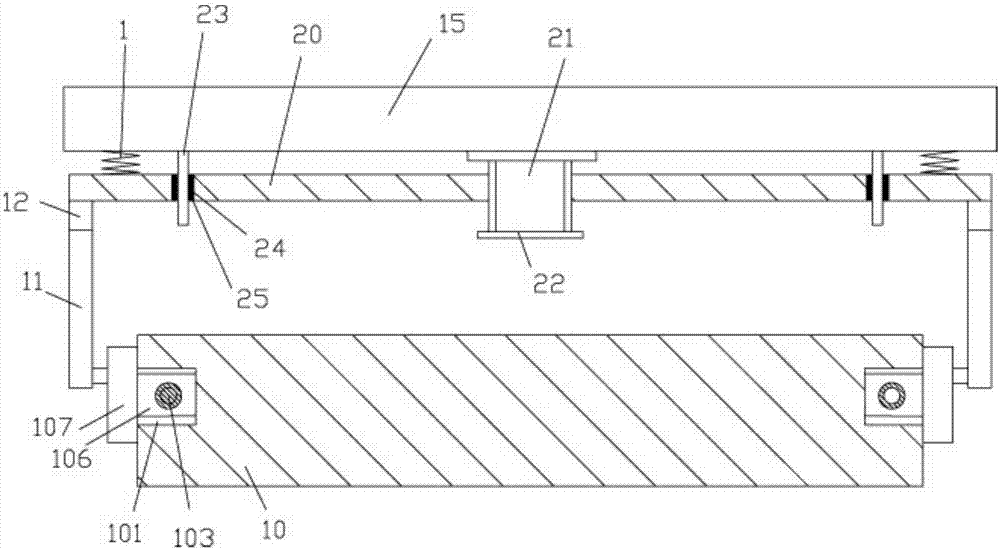

圖1是本發明的結構示意圖;
圖2是本發明的局部剖視圖。
具體實施方式:
實施例,見如圖1至圖2所示,一種移動式桌板的護理床,包括床體10,所述床體10的床板的左右兩側具有調節長形凹槽101,調節長形凹槽101的后壁面和前部中均固定有連接支撐板102,橫向調節螺桿103處于調節長形凹槽101中,橫向調節螺桿103的兩端鉸接在兩個連接支撐板102上,橫向調節螺桿103的前端伸出前部的連接支撐板102并固定有轉動輪105,轉動輪105處于調節長形凹槽101的前端中,自潤滑移動塊106螺接在橫向調節螺桿103中,自潤滑移動塊106處于調節長形凹槽101中,自潤滑移動塊106的內側壁緊貼調節長形凹槽101的內側壁上,自潤滑移動塊106的外側壁固定在外移動塊107上,外移動塊107的外壁鉸接有翻轉桿11,兩個翻轉桿11的頂端具有折彎桿部12,兩個折彎桿部12的頂端固定有桌板15。
進一步的說,所述兩個折彎桿部12的頂端固定有主調節板20,主調節板20的中部螺接有調節螺柱21,調節螺柱21的頂端鉸接在桌板15的底面中部,調節螺柱21的底端伸出主調節板20的底面并固定有轉動盤22。
進一步的說,所述桌板15的底面固定有多個導向桿23,導向桿23插套在主調節板20上具有的豎直插孔24中。
進一步的說,所述豎直插孔24中導向套25,導向套25的外側壁固定在豎直插孔24的內側壁上,導向桿23插套在導向套25中。
進一步的說,所述主調節板20的邊部頂面固定有多個緩沖彈簧1,緩沖彈簧1的頂端固定在桌板15的底面上。
進一步的說,所述兩個翻轉桿11的底端前側固定有永磁鐵塊111,永磁鐵塊111與外移動塊107上的前部固定有的定位塊17相吸附。
工作原理:通過將翻轉桿11翻動,使得桌板15處于床體10的中部上方,通過永磁鐵塊111與定位塊17吸附實現固定。
然后,根據需要可以轉動轉動輪105可以調節桌板15的前后位置移動,滿足不同的使用者的使用需要,非常方便。
通過轉動調節螺柱21可以調節桌板15的高低位置,滿足不同高度的要求使用。
最后,以上實施方式僅用于說明本發明,而并非對本發明的限制,有關技術領域的普通技術人員,在不脫離本發明的精神和范圍的情況下,還可以做出各種變化和變型,因此所有等同的技術方案也屬于本發明的范疇,本發明的專利保護范圍應由權利要求限定。
