技術領域：

本發明涉及醫療設備技術領域，更具體的說涉及一種具有可調節三角枕的醫療用檢測床。

背景技術：
：

現有的醫療檢測床一般只是簡單的床體，床體的床板上固定彈出層，提高檢測的舒適度，然而，病人的檢測部位不同，其需要擺動不同的姿態，比如側臥時，需要采用三角枕抵住，而一般檢測時并沒有這個設備，只能人自己用力保持姿勢，這樣非常累，而且容易影響檢測效果。

技術實現要素：
：

本發明的目的就是針對現有技術之不足，而提供一種具有可調節三角枕的醫療用檢測床，它可以將三角枕下降使用或提升不使用，滿足不同檢測者的檢測需要，提高檢測舒適度。

本發明的技術解決措施如下：

一種具有可調節三角枕的醫療用檢測床，包括床體，所述床體的床板的左右兩側的后部固定有連接塊，豎直螺桿的底端螺接在連接塊上，兩個豎直螺桿的頂端鉸接在上橫向梁的兩側底面，上橫向梁的兩側頂端固定有驅動電機，驅動電機的輸出軸為花鍵軸，花鍵軸插套在豎直螺桿的頂端具有的花鍵孔中，調節塊螺接在豎直螺桿中，兩個調節塊的前端之間設有轉動軸，轉動軸的兩端鉸接在兩個調節塊的前端內側壁上，轉動軸上固定有三角枕。

所述調節塊的前部頂面固定有調節電機架，調節電機架的外側壁上固定有調節伺服電機，調節伺服電機的輸出軸上固定有驅動齒輪，驅動齒輪處于調節電機架的凹槽中，轉動軸的端部伸入對應的調節塊并固定有調節齒輪，調節齒輪與驅動齒輪相嚙合。

所述三角枕包括外套體，外套體中設有中心套體，中心套體的兩端縫制在外套體的兩個端面上，中心套體與外套體的兩個端面上具有的通孔相通，中心套體中插套有導向套，導向套的外側壁固定在中心套體的內側壁上，外套體和中心套體之間填充有海綿塊，轉動軸處于導向套中，轉動軸的外側壁卡置在導向套的內側壁上，轉動軸的兩端伸出外套體的兩個端面上具有的通孔。

所述床板的頂面固定有彈出層。

本發明的有益效果在于：

它可以將三角枕進行升降，滿足檢測者的使用需要，提高檢測舒適度。

附圖說明：

圖1為本發明的結構示意圖；

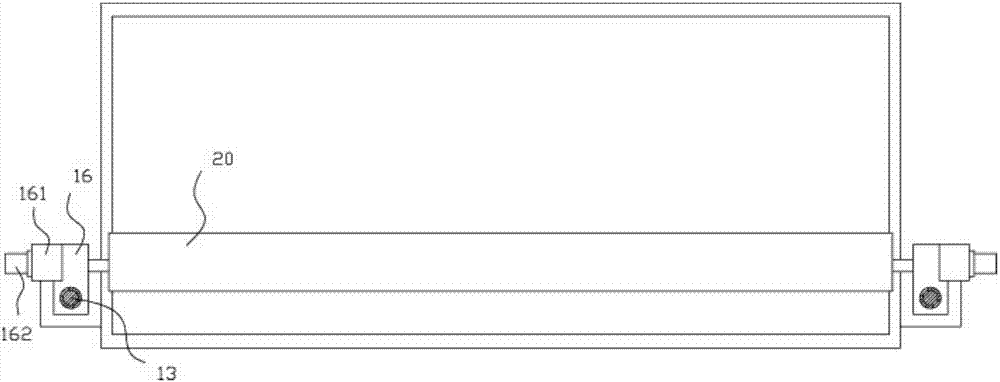

圖2為本發明的床體的局部俯視圖；

圖3是本發明的三角枕的局部剖視圖。

具體實施方式：

實施例：見圖1至圖3所示，一種具有可調節三角枕的醫療用檢測床，包括床體10，所述床體10的床板11的左右兩側的后部固定有連接塊12，豎直螺桿13的底端螺接在連接塊12上，兩個豎直螺桿13的頂端鉸接在上橫向梁14的兩側底面，上橫向梁14的兩側頂端固定有驅動電機15，驅動電機15的輸出軸為花鍵軸，花鍵軸插套在豎直螺桿13的頂端具有的花鍵孔中，調節塊16螺接在豎直螺桿13中，兩個調節塊16的前端之間設有轉動軸17，轉動軸17的兩端鉸接在兩個調節塊16的前端內側壁上，轉動軸17上固定有三角枕20。

進一步的說，所述調節塊16的前部頂面固定有調節電機架161，調節電機架161的外側壁上固定有調節伺服電機162，調節伺服電機162的輸出軸上固定有驅動齒輪163，驅動齒輪163處于調節電機架161的凹槽中，轉動軸17的端部伸入對應的調節塊16并固定有調節齒輪171，調節齒輪171與驅動齒輪163相嚙合。

進一步的說，所述三角枕20包括外套體21，外套體21中設有中心套體22，中心套體22的兩端縫制在外套體21的兩個端面上，中心套體22與外套體21的兩個端面上具有的通孔相通，中心套體22中插套有導向套23，導向套23的外側壁固定在中心套體22的內側壁上，外套體21和中心套體22之間填充有海綿塊24，轉動軸17處于導向套23中，轉動軸17的外側壁卡置在導向套23的內側壁上，轉動軸17的兩端伸出外套體21的兩個端面上具有的通孔。

進一步的說，所述床板11的頂面固定有彈出層1。

本實施例在使用時，通過驅動電機15運行，可以實現三角枕20的提升或下降，滿足不同的使用者的檢測需要。

而通過調節伺服電機162運行，可以實現三角枕20的轉動，實現擺放角度的調節，滿足使用者不同姿勢壓靠，從而提高使用舒適度和使用效果。

技術特征：

技術總結
本發明公開了一種具有可調節三角枕的醫療用檢測床，包括床體，所述床體的床板的左右兩側的后部固定有連接塊，豎直螺桿的底端螺接在連接塊上，兩個豎直螺桿的頂端鉸接在上橫向梁的兩側底面，上橫向梁的兩側頂端固定有驅動電機，驅動電機的輸出軸為花鍵軸，花鍵軸插套在豎直螺桿的頂端具有的花鍵孔中，調節塊螺接在豎直螺桿中，兩個調節塊的前端之間設有轉動軸，轉動軸的兩端鉸接在兩個調節塊的前端內側壁上，轉動軸上固定有三角枕。它可以將三角枕下降使用或提升不使用，滿足不同檢測者的檢測需要，提高檢測舒適度。

技術研發人員：葉芳
受保護的技術使用者：佛山訊源醫療設備有限公司
技術研發日：2017.07.13
技術公布日：2017.10.20
