本發明涉及一種視力保健裝置，具體地說是一種動態模擬望遠鏡。

背景技術：

人在看遠時雙眼眼軸平行，屈光調節放松，瞳孔放大，看近時雙眼眼軸同時向內旋轉使視線在被視物位置相交，屈光調節使視線交點處被視物在視網膜上形成清晰的影像，同時瞳孔也做相應的縮小調節，這三種幾乎同時完成的視覺功能，被稱作雙眼視覺三聯動。現有技術中，根據視覺三聯動的生理原理衍生出了雙眼合像法用于視力保健和康復，所謂雙眼合像，是使雙眼分別觀察左右分開的兩個近目標，此兩目標的間距又恰好是看遠時兩眼的視線距，故當兩眼分視這兩個近目標時，兩眼視軸是散開的，根據“三聯動”理論，集合的開散必然帶動調節的放松，達到治療假性近視防止真性近視的發生或加深的目的。但現有技術中，采用合像法的儀器多為臺式儀器，結構復雜且體積較大，不適用于日常使用，佩戴式的被視目標又太近，不能保證視覺正常發育的1/4到1/5米的安全距離。

技術實現要素：

本發明的目的在于提供一種動態模擬望遠鏡，通過光學和電子器件在暗盒中產生模擬遠近觀視點，實現鍛煉眼外肌并康復雙眼輻輳的功能，只要3到5分鐘就能在無望遠條件的情況下起到眼睛放松休息作用，對近視、弱視、復視及立體視覺差均有較好效果，且體積小，攜帶方便，兒童及經常使用電腦工作的成人都適用。

本發明的目的是通過以下技術方案來實現的：

一種動態模擬望遠鏡，包括暗盒、鏡筒、固定反射鏡、轉動反射鏡、紅色光源和綠色光源，兩個鏡筒設置于暗盒一側，其余各部件設于暗盒內部，其中在所述暗盒內靠近所述鏡筒的一側兩端分別設有一個紅色光源，在所述暗盒內靠近所述鏡筒的一側中部設有綠色光源，在所述暗盒內遠離所述鏡筒的一側中部設有固定反射鏡，并且在所述固定反射鏡和所述暗盒遠離所述鏡筒一側的內壁之間設有兩個轉動反射鏡，所述兩個轉動反射鏡的外端分別鉸接于所述暗盒內遠離所述鏡筒一側的兩端，在所述暗盒遠離所述鏡筒一側的殼體中部設有一個調節旋鈕，所述兩個轉動反射鏡內端為轉動自由端且均與所述調節旋鈕相抵。

所述綠色光源發出的光線經所述固定反射鏡分別反射入兩個鏡筒中，任一紅色光源發出的光線經與該紅色光源相同一側的轉動反射鏡反射后進入與該紅色光源相同一側的鏡筒中。

在所述暗盒內對稱設有兩個電池槽，為所述紅色光源和綠色光源供電的電池分別置于兩個電池槽中。

所述暗盒內靠近所述鏡筒一側中部設有一個控制板，綠色光源安裝在所述控制板上，且所述控制板上設有控制紅色光源和綠色光源發光的電路。

所述暗盒側面設有體現內部紅燈亮還是綠燈亮的指示燈以及電源開關。

本發明的優點與積極效果為：

1、本發明通過光學與電子器件在暗盒中產生模擬遠近觀視點，達到鍛煉眼外肌康復雙眼的輻輳(同視)功能，并且本發明轉動反射鏡的反射角度可通過旋擰所述調節旋鈕實現同步調整，從而實現對稱調整兩只眼睛到被視物的視角，從而產生不同的視覺遠點位置，保證在視標變化瞬間盡快實現合像。

2、本發明由于采用黃斑區最敏感的紅色視標和中間顏色綠色視標交替，因此在同視鍛煉的同時還具有多色光弱視治療的功能。

3、本發明攜帶方便且只需電池供電，可以在學校等公共場合使用，只要3到5分鐘就能在無望遠條件的情況下起到眼睛放松休息作用，而且晚上熄燈后也可以使用。

4、從合乎兒童視覺發育生理原理的角度來看，模擬看遠實際是看近的兒童視力保護儀器和方法，實際目標被視物離眼睛的實際最近有效距離，應該設計在等同國家標準近視力表的看近距離(1/4米)左右，本發明通過鏡片反射，使視線距離加倍減少外殼長度。

附圖說明

圖1為本發明的內部結構示意圖，

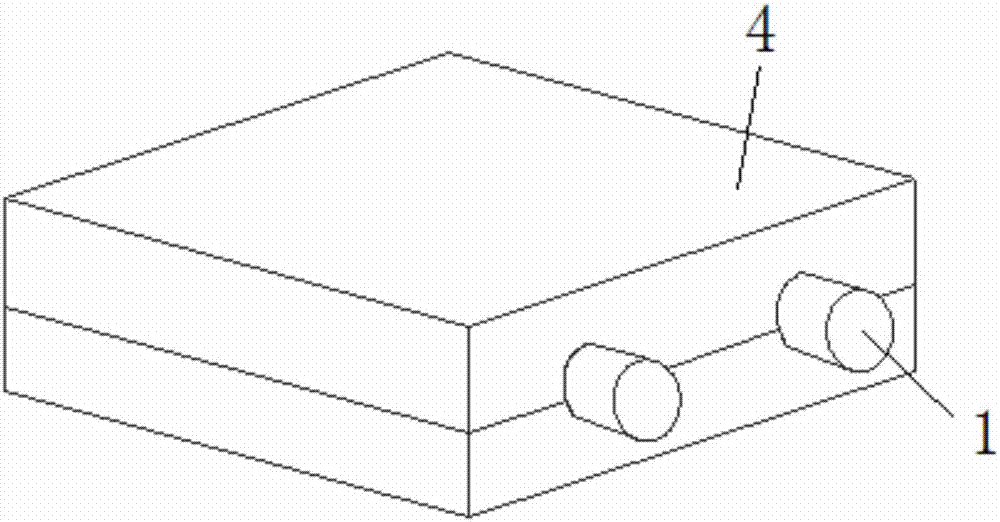

圖2為本發明的外形示意圖。

其中，1為鏡筒，2為紅色光源，3為電池槽，4為暗盒，5為固定反射鏡，6為調節旋鈕，7為轉動反射鏡，8為綠色光源，9為控制板。

具體實施方式

下面結合附圖對本發明作進一步詳述。

如圖1～2所示，本發明包括暗盒4、鏡筒1、固定反射鏡5、轉動反射鏡7、紅色光源2和綠色光源8，其中兩個鏡筒1設置于暗盒4一側，且所述兩個鏡筒1之間的距離與人兩眼距離相符，其余各部件均設于暗盒4內部，其中在所述暗盒4內靠近所述鏡筒1的一側兩端分別設有一個紅色光源2，在所述暗盒4內靠近所述鏡筒1的一側中部設有綠色光源8，所述綠色光源8位置也即兩個鏡筒1之間的中間位置，在所述暗盒4內遠離所述鏡筒1的一側中部設有固定反射鏡5，并且在所述固定反射鏡5和所述暗盒4遠離所述鏡筒1一側的內壁之間設有兩個轉動反射鏡7，所述兩個轉動反射鏡7的外端分別鉸接于所述暗盒4內遠離所述鏡筒1一側兩端，在所述暗盒4遠離所述鏡筒1一側的殼體中部設有一個調節旋鈕6，所述兩個轉動反射鏡7內端為可轉動的自由端且均與所述調節旋鈕6相抵，通過旋擰所述調節旋鈕6即可同步調整兩個轉動反射鏡7的反射角度，所述綠色光源8發出的光線經所述固定反射鏡5分別反射入兩個鏡筒1中，任一紅色光源2發出的光線經與該紅色光源2相同一側的轉動反射鏡7反射后進入與該紅色光源2相同一側的鏡筒1中。

如圖1所示，在所述暗盒4內對稱設有兩個電池槽3，電池分別置于兩個電池槽3中并為所述紅色光源2和綠色光源8供電。本實施例采用兩節五號電池分別裝在儀器的兩測，安裝或更換電池時平推就可以打開電池盒蓋，正極向上(鏡筒1方向)裝入電池。本發明耗電極小，新電池能使用數月，因此應使用防漏的高檔電池，長期不用應取出電池，以防電池漏液損壞儀器。

本發明需要對紅色光源2和綠色光源8的照射時間分檔，在所述暗盒4內靠近所述鏡筒1的一側中部設有一個控制板9，綠色光源8安裝在所述控制板9，所述控制板9上設有控制紅色光源2和綠色光源8發光的電路，本實施例采用51單片機作為控制電路。具體使用時，時間分檔如下：1：5分鐘檔紅綠各10秒；2：10分鐘檔紅綠各10秒，3～9分鐘過渡到紅綠各自4秒；3：15分鐘檔紅綠各10秒起過渡到紅綠各4秒，最后1分種紅綠各1秒；4：單紅單綠。

如圖2所示，本發明的暗盒4為上下蓋嵌合形式，方便拆裝，在所述暗盒4側面設有指示燈指示紅色光源2或綠色光源8發光，同時在所述暗盒4側面設有電源開關，開關向上是開，向下是關。另外因為指示燈指示紅色光標發光，這只在望遠狀態才亮，所以用后要特別注意確定電源開關是否關閉。

本發明的工作原理為：

本發明通過光學與電子器件在暗盒4中產生模擬遠近觀視點，達到鍛煉眼外肌康復雙眼的輻輳(同視)功能，其中紅色光源2和綠色光源8交替發光，提供雙眼合像的被視目標，光線分別經固定反射鏡5和轉動反射鏡7反射，形成對稱的左右光路。本發明在視標變化瞬間盡快實現合像是體現力度的關鍵，視標變化過程合像困難時，所述轉動反射鏡7的反射角度可通過旋擰所述調節旋鈕6實現同步調整，從而實現對稱調整兩只眼睛到被視物的視角，并產生不同的視覺遠點位置。本發明由于采用黃斑區最敏感的紅色視標和中間顏色綠色視標交替，因此在同視鍛煉的同時還具有多色光弱視治療的功能。另外本發明攜帶方便且只需電池供電，可以在學校等公共場合使用，只要3到5分鐘就能在無望遠條件的情況下起到眼睛放松休息作用，而且晚上熄燈后也可以使用。另外此發明外殼設有體現內部紅燈亮還是綠燈亮的指示燈，方便家長或愛眼老師指導不能把紅圈和綠點都看成一個的孩子實現合像。
