技術領域:
本發明涉及醫療康復器材設備技術領域,更具體的說涉及一種醫療康復用調節方便的長度可調節腋拐。
背景技術:
:
現有的腋拐中,其長度一般是無法調節的,這樣就無法滿足不同的使用者使用,同時,現有的腋拐的握持部也是無法進行調節的,使得其無法滿足不同的使用者的需求。
技術實現要素:
:
本發明的目的就是針對現有技術之不足,而提供一種醫療康復用調節方便的長度可調節腋拐,它可以調節其長度,從而滿足不同的使用者需要,而且其可以調節握持部的位置,也可以滿足不同使用者使用。
本發明的技術解決措施如下:
一種醫療康復用調節方便的長度可調節腋拐,包括左右兩個邊管,兩個邊管的頂端固定在腋拖部的底面上,兩個邊管的中部設有握持部,兩個邊管的底部折彎并相靠近,所述兩個邊管的底部的折彎部之間設有調節螺套,調節螺套的上方設有上連接塊,上連接塊固定在兩個折彎部的上方的斜向折彎部上,調節螺套的下方設有下連接塊,下連接塊固定在兩個折彎部的底面上,調節螺套的頂端和底端分別鉸接在對應的上連接塊和下連接塊上,調節螺套中螺接有調節螺柱,調節螺柱的底端安裝有緩沖壓塊,調節螺柱的頂端處于握持部的下方,調節螺柱的上部和下部均伸出對應的上連接塊和下連接塊的中部具有的中部主通孔。
所述調節螺柱的頂端固定有限位轉動板,限位轉動板的直徑大于調節螺套的中部螺孔的直徑。
所述調節螺柱的底端固定有連接塊,連接塊的底端中部就有調節螺孔,調節螺孔的底部螺接有中部端蓋,中部端蓋的中部具有豎直通孔,支撐柱插套在豎直通孔中,支撐柱的頂端處于調節螺孔中,支撐柱的頂端固定有定位塊,定位塊的直徑大于豎直通孔的直徑,緩沖彈簧插套在調節螺孔中,緩沖彈簧的上端著力于調節螺孔的頂端面,緩沖彈簧的下端著力于定位塊,支撐柱的底端伸出中部端蓋并固定有緩沖壓塊。
所述握持部包括中部定位軸,中部定位軸的中部插套有握持套,握持套插套在彈性套中,握持套的外側壁壓靠在彈性套的內側壁上,中部定位軸的兩端插套在兩個邊管上成型有的橫向調節孔中。
所述中部定位軸的兩端插套并卡置在側彈性套中,側彈性套插套并卡置在橫向調節孔中,握持套夾持在兩個側彈性套的端面之間。
所述連接塊的頂面固定有限位板,限位板的頂面固定有多個導向桿,導向桿插套在下連接塊的底面固定有的導向套中。
所述調節螺套的頂端面上成型有上延伸凸起圈,上延伸凸起圈插套在上連接塊的底面具有的第一環形凹槽中,調節螺套的底端面上成型有下延伸凸起圈,下延伸凸起圈插套在下連接塊的頂面具有的第二環形凹槽中,上連接塊和下連接塊為聚四氟乙烯自潤滑塊體,調節螺套處于上連接塊和下連接塊之間。
本發明的有益效果在于:
它可以調節其長度,從而滿足不同的使用者需要,而且其可以調節握持部的位置,也可以滿足不同使用者使用。
附圖說明:
圖1為本發明的結構示意圖;

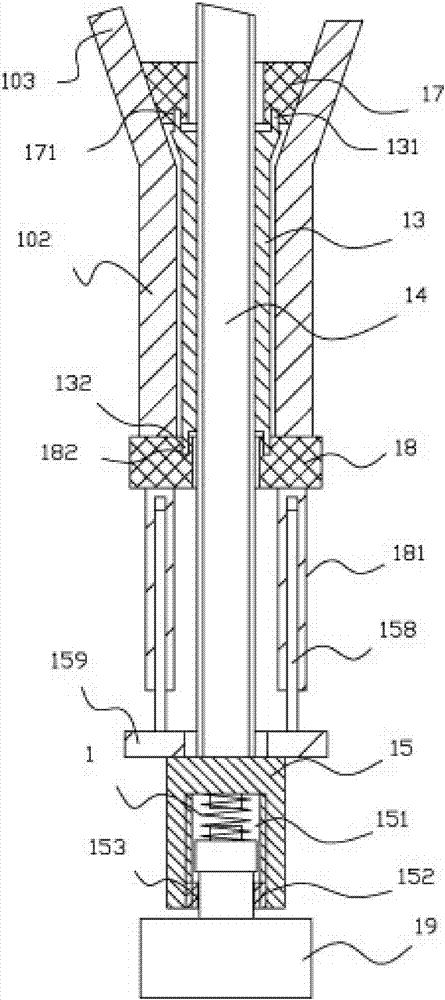

圖2為圖1的局部放大圖。
具體實施方式:
實施例:見圖1至圖2所示,一種醫療康復用調節方便的長度可調節腋拐,包括左右兩個邊管10,兩個邊管10的頂端固定在腋拖部11的底面上,兩個邊管10的中部設有握持部12,兩個邊管10的底部折彎并相靠近,所述兩個邊管10的底部的折彎部102之間設有調節螺套13,調節螺套13的上方設有上連接塊17,上連接塊17固定在兩個折彎部102的上方的斜向折彎部103上,調節螺套13的下方設有下連接塊18,下連接塊18固定在兩個折彎部102的底面上,調節螺套13的頂端和底端分別鉸接在對應的上連接塊17和下連接塊18上,調節螺套13中螺接有調節螺柱14,調節螺柱14的底端安裝有緩沖壓塊19,調節螺柱14的頂端處于握持部12的下方,調節螺柱14的上部和下部均伸出對應的上連接塊17和下連接塊18的中部具有的中部主通孔。
進一步的說,所述調節螺柱14的頂端固定有限位轉動板141,限位轉動板141的直徑大于調節螺套13的中部螺孔的直徑。
進一步的說,所述調節螺柱14的底端固定有連接塊15,連接塊15的底端中部就有調節螺孔151,調節螺孔151的底部螺接有中部端蓋152,中部端蓋152的中部具有豎直通孔153,支撐柱16插套在豎直通孔153中,支撐柱16的頂端處于調節螺孔151中,支撐柱16的頂端固定有定位塊161,定位塊161的直徑大于豎直通孔153的直徑,緩沖彈簧1插套在調節螺孔151中,緩沖彈簧1的上端著力于調節螺孔151的頂端面,緩沖彈簧1的下端著力于定位塊161,支撐柱16的底端伸出中部端蓋152并固定有緩沖壓塊19。
進一步的說,所述握持部12包括中部定位軸121,中部定位軸121的中部插套有握持套122,握持套122插套在彈性套123中,握持套123的外側壁壓靠在彈性套122的內側壁上,中部定位軸121的兩端插套在兩個邊管10上成型有的橫向調節孔101中。
進一步的說,所述中部定位軸121的兩端插套并卡置在側彈性套124中,側彈性套124插套并卡置在橫向調節孔101中,握持套122夾持在兩個側彈性套124的端面之間。
進一步的說,所述連接塊15的頂面固定有限位板159,限位板159的頂面固定有多個導向桿158,導向桿158插套在下連接塊18的底面固定有的導向套181中。
進一步的說,所述調節螺套13的頂端面上成型有上延伸凸起圈131,上延伸凸起圈131插套在上連接塊17的底面具有的第一環形凹槽171中,調節螺套13的底端面上成型有下延伸凸起圈132,下延伸凸起圈132插套在下連接塊18的頂面具有的第二環形凹槽182中,上連接塊17和下連接塊18為聚四氟乙烯自潤滑塊體,調節螺套13處于上連接塊17和下連接塊18之間。
所述腋拖部11的頂面、左側壁、右側壁和兩個端面上均固定有彈性緩沖層。
本實施例在使用時,通過轉動調節螺套13,可以調節調節螺柱14,使得其底端伸出調節螺套13的底端的長度,從而調節整個腋拐的長度,滿足不同高度的使用者使用,而通過將中部定位軸121從橫向調節孔101和握持套122中抽出后,插入上方或下方的橫向調節孔101中,中部定位軸121的中部插上握持套122,即可調節握持部12的高低位置,滿足不同的使用者的使用要求。
