本發明特別涉及一種電動升降可浸泡全抽風解剖臺。

背景技術：

解剖是一個醫學，生物學用語，是指用特制的刀，剪把人體或動植物體剖開。解剖學是研究人體正常形態結構的科學。屬于生物科學的形態學范疇，是醫學科學中一門重要基礎課程。

解剖臺是手術室、實驗室中最常用的實驗設備或醫療設備，不論是人體解剖，還是動物解剖一般都是在解剖臺上完成的。由于傳統的解剖臺長時間在實驗室中，尸體表面有較多污物且空氣中散發出異臭味，不利于教學實驗的開展，給解剖人員帶來了不小的麻煩，增加了工作的難度。

技術實現要素：

本發明要解決的技術問題是：為了克服現有技術的不足，提供一種電動升降可浸泡全抽風解剖臺。

本發明解決其技術問題所采用的技術方案是：一種電動升降可浸泡全抽風解剖臺，包括主體及蓋設在主體上方的蓋板，所述蓋板與主體頂部的一側鉸接；

所述主體的正對的兩個側面上分別設有通風孔和放水閥；

所述主體內部的上端設有內箱，所述內箱的下方設有驅動機構、噴淋機構和通風機構；

所述噴淋機構包括水箱、導管和噴頭，所述水箱固定在內箱下方，所述噴頭通過導管與水箱連通；

所述驅動機構有四個，四個驅動機構分別設置在內箱的四個角上，所述驅動機構包括電機、絲杠和套環，所述絲杠豎向設置，所述套環套設在絲杠上，所述套環的內側設有與絲杠匹配的內螺紋，所述套環固定在內箱的外壁上，所述電機豎向朝上設置在絲杠下方，所述電機與絲杠傳動連接；

所述通風機構包括出風罩、靜壓箱、空氣凈化裝置和電動風門，所述電動風門設置在主體的設有放水閥的一側，所述出風罩設置在通風孔一側，所述空氣凈化裝置通過靜壓箱與出風罩連通，所述出風罩內還設有減噪板，所述減噪板傾斜設置在通風罩內，所述通風孔位于減噪板的下端的一側，所述減噪板的下端與出風罩的底面密封連接，所述減噪板的上端與出風罩的上端面之間設有間隙。

作為優選，所述電機為伺服電機。

作為優選，所述噴頭位于內箱下方的中部。

作為優選，所述絲杠的上端設有限位塊，所述限位塊固定在內箱的外壁上。

本發明的有益效果是，該電動升降可浸泡全抽風解剖臺，有保存尸體、解剖雙重功能，精工制作，整體造型美觀大方，采用內外式結構設置，能夠防止富爾馬林泄漏，蓋板可以垂直掛靠主體一側，不占空間，操作簡便；內箱可以升降，可直接上升臺面解剖尸體；自動噴淋系統，解剖時浸泡尸體上升后，可以先沖洗尸體污物和福爾馬林時間散發的臭味，內箱采用電動升降，升降高度，輕松自如，采用下動力電動升降結構，四螺柱螺母升降同步以保證升降臺面平穩升降，可以在任意位置升降和固定，排風設計，配套靜壓箱，靜壓箱箱面有送風口，和空氣凈化裝置配套，能及時有效抽走實驗操作過程中散發的有害氣體，達到實驗室甲醛排放標準。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明電動升降可浸泡全抽風解剖臺的結構示意圖；

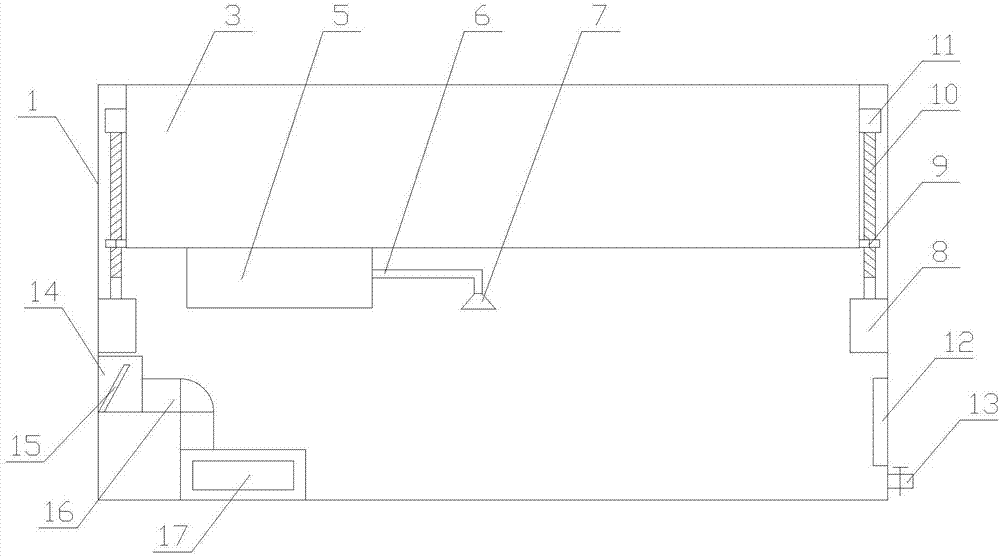

圖2是本發明電動升降可浸泡全抽風解剖臺的內部結構示意圖；

圖中：1.主體，2.蓋板，3.內箱，4.通風孔，5.水箱，6.導管，7.噴頭，8.電機，9.套環，10.絲杠，11.限位塊，12.電動風門，13.放水閥，14.出風罩，15.減噪板，16.靜壓箱，17.空氣凈化裝置。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

如圖1-圖2所示，一種電動升降可浸泡全抽風解剖臺，包括主體1及蓋設在主體1上方的蓋板2，所述蓋板2與主體1頂部的一側鉸接；

所述主體1的正對的兩個側面上分別設有通風孔4和放水閥13；

所述主體1內部的上端設有內箱3，所述內箱3的下方設有驅動機構、噴淋機構和通風機構；

所述噴淋機構包括水箱5、導管6和噴頭7，所述水箱5固定在內箱3下方，所述噴頭7通過導管6與水箱5連通；這里的水箱5內存放有福爾馬林液或水，主要是用來對標本進行清洗。

所述驅動機構有四個，四個驅動機構分別設置在內箱3的四個角上，所述驅動機構包括電機8、絲杠10和套環9，所述絲杠10豎向設置，所述套環9套設在絲杠10上，所述套環9的內側設有與絲杠10匹配的內螺紋，所述套環9固定在內箱3的外壁上，所述電機8豎向朝上設置在絲杠10下方，所述電機8與絲杠10傳動連接；

當電機8轉動時，電機8驅動絲杠10轉動，由于電機8是被固定在主體1上的，所以絲杠10只能沿著自身軸線周向轉動，而套環9套設在絲杠10上，并且，套環9與絲杠10嚙合，所以絲杠10就能驅動套環9上下移動，而由于套環9是固定在內箱3的外壁上的，所以絲杠10就通過自身的轉動來驅動內箱3向上或向下移動，并且內箱3的四個角上均設有驅動機構，這樣就能使得內箱3整體受力更加平衡均勻，使得標本在上升或者下降的過程中更加穩定。

所述通風機構包括出風罩14、靜壓箱16、空氣凈化裝置17和電動風門12，所述電動風門12設置在主體1的設有放水閥13的一側，所述出風罩14設置在通風孔4一側，所述空氣凈化裝置17通過靜壓箱16與出風罩14連通，所述出風罩14內還設有減噪板15，所述減噪板15傾斜設置在通風罩14內，所述通風孔4位于減噪板15的下端的一側，所述減噪板15的下端與出風罩14的底面密封連接，所述減噪板15的上端與出風罩14的上端面之間設有間隙。

這里的電動風門12與出風罩14分別位于主體1內部的兩側，形成氣流回路，而空氣凈化裝置17則用于凈化主體1內的空氣，主要是為了降低甲醛的排放，而減噪板15實際上是降低氣流的直線流動，也起到了防止由于主體1內部的液面過高而從出風罩14處溢出，因為設置減噪板15，實際上將液面的最高位置提升到了減噪板15的最上端。

作為優選，所述電機8為伺服電機。

作為優選，所述噴頭7位于內箱下方的中部。

作為優選，所述絲杠10的上端設有限位塊11，所述限位塊11固定在內箱3的外壁上。

這里設置限位塊11主要是為了防止套環9出現打滑時，產生內箱3下沉的現象。這里可以形成限位塊11、絲杠10和電機8的臨時支撐機構。

與現有技術相比，該電動升降可浸泡全抽風解剖臺，有保存尸體、解剖雙重功能，精工制作，整體造型美觀大方，采用內外式結構設置，能夠防止富爾馬林泄漏，蓋板2可以垂直掛靠主體1一側，不占空間，操作簡便；內箱3可以升降，可直接上升臺面解剖尸體；自動噴淋系統，解剖時浸泡尸體上升后，可以先沖洗尸體污物和福爾馬林時間散發的臭味，內箱3采用電動升降，升降高度，輕松自如，采用下動力電動升降結構，四螺柱螺母升降同步以保證升降臺面平穩升降，可以在任意位置升降和固定，排風設計，配套靜壓箱14，靜壓箱14箱面有送風口，和空氣凈化裝置17配套，能及時有效抽走實驗操作過程中散發的有害氣體，達到實驗室甲醛排放標準。

以上述依據本發明的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明技術思想的范圍內，進行多樣的變更以及修改。本項發明的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
