本發明涉及醫療器械領域，特別涉及一種安裝結構及具有該安裝結構的便攜式心音和心電檢測儀。

背景技術：

1、心電圖（ecg）反應心臟的電活動和功能狀態，心音（pcg）反應心臟的二尖瓣和三尖瓣關閉、主動脈瓣和肺動脈瓣關閉、以及額外心臟聲音暗示的心臟異常。如果能夠同時檢測ecg和pcg來綜合評估心臟狀況和診斷心臟疾病，可以得到更全面的診斷結果。

2、現有獲取ecg和pcg的方法是，分別用ecg檢測儀采集患者的心電圖信號，用電子心音和心電檢測儀采集心音信號。這種在同一患者身上分別用不同的設備采集ecg和pcg信號的方法，具有信號采集時間不同步，信號誤差較大的顯著缺點，影響ecg和pcg診斷的精準性，并且采集過程既復雜又耗時費力。

3、此外，現有的ecg檢測電極沒有彈性伸縮功能，在檢測患者胸前ecg時無法保證每個電極的良好接觸。同樣地，現有聲音傳感器通常為電容駐極聲音傳感器，無法構造出具有彈性伸縮結構可貼緊到患者皮膚表面采集聲音信號的聲音傳感器。

4、電子器件的高度集成和小型化，使得功能復雜ecg檢測儀和電子心音和心電檢測儀可以集成在一塊很小的電路板上，放置到所述結構外殼中構建出便攜式心音和心電圖檢測儀，便于攜帶和使用，成為個人及家庭遠程心音和心電圖檢測與診斷工具。

技術實現思路

1、本發明提供了一種安裝結構及具有該安裝結構的便攜式心音和心電檢測儀，可解決現有技術的問題。所述技術方案如下：

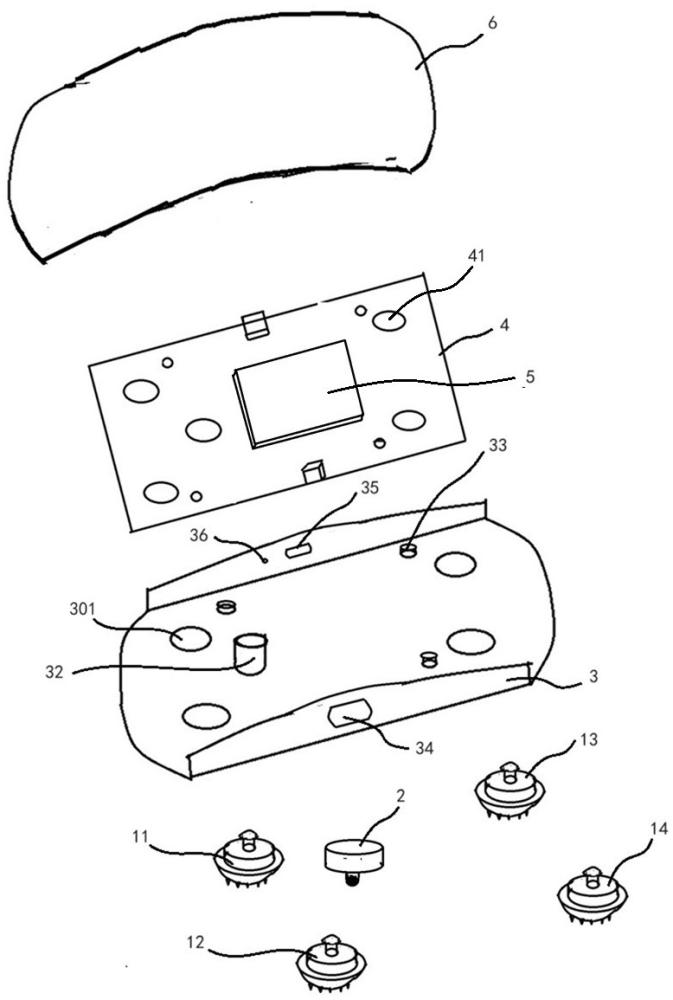

2、一方面，本發明提供了一種便攜式心音和心電圖檢測儀安裝結構，所述安裝結構包括：

3、4個干電極，分別穿過所述底殼上的孔與pcba板上的電極扣緊，所述pcba板由螺絲固定在所述底殼的螺柱上，在使用時可緊貼患者胸前檢測點皮膚，用于同時采集患者的3路心電信號；

4、聲音傳感器，通過底殼上的安裝筒安裝在所述底殼上，保證在所述4個干電極在貼緊患者胸前皮膚采集心電信號時，可將壓電薄膜拾音頭貼緊到患者胸前皮膚上，用于采集聲音信號；

5、鋰電池，選擇其大小并將其安放在所述pcba板上，用于給所述便攜式心音和心電圖檢測儀儲能和供電；

6、pcba板，安置和焊接所述便攜式心音和心電圖檢測儀的器件和電路、及插座、安放所述鋰電池，用于數據采集、處理所述信號與數據傳輸；

7、底殼，所述便攜式心音和心電圖檢測儀結構的一個主體，用于安裝所述干電極、聲音傳感器、pcba板、按鍵按鈕、復位開關孔和上蓋等；

8、上蓋，所述便攜式心音和心電圖檢測儀結構另一主體，通過卡扣與所述底殼扣緊組成所述便攜式心音和心電圖檢測儀外殼整體。

9、在一種可能的設計中，所述干電極和聲音傳感器安裝在所述底殼的底部，其結構保證4個干電極和所述聲音傳感器的拾音頭在患者使用所述便攜式心音和心電檢測儀時，與患者胸前皮膚良好接觸。

10、進一步，所述聲音傳感器安裝在所述干電極之間，便于采集患者胸前心音信號。

11、進一步所述干電極為一在abs注塑電極上鍍氯化銀形成的導電干電極，整個電極表面整體導電，通過電極扣，在被檢測患者皮膚和ecg檢測輸入電路之間形成良好的導電。

12、在一種可能的設計中，所述干電極為一彈性可伸縮的干電極，在患者檢測心電信號按緊所述電極時，其可伸縮的電極可以與患者皮膚保持良好接觸，同時還能保證所述聲音傳感器與患者皮膚良好接觸。

13、優選地，所述電極分為兩部分，一部分為一大圓臺和圓柱，另一部分為一球冠和小圓臺。所述的小圓臺嵌入大圓臺，并在兩者之間填充彈簧或彈性物質構成所述的彈性伸縮電極。

14、進一步，所述球冠面上有均勻密布的小突刺，使得所述面與患者皮膚接觸時可以保證良好接觸而不易位移從而減少肌電干擾。

15、進一步，所述球冠截面上有一小圓臺，其厚度和大小保證小圓臺能夠嵌入到所述大圓臺內，并具有一定伸縮彈性。

16、進一步，所述大圓臺的一面有非貫通孔和圓臺階，所述非貫通孔的孔徑大小和深度與所述小圓臺適配，并在填充彈簧或彈性物質后，使得嵌入的小圓臺具有一定伸縮彈性。所述大圓臺直徑與所述底殼的電極安裝孔大小一致，使得所述大圓臺可以嵌入所述底殼電極安裝孔內。所述大圓臺由一圓臺階，其直徑大于所述底殼的電極安裝孔直徑，使得在所述大圓臺和圓柱部分在所述圓柱頭扣緊所述pcba板時，所述大圓臺和圓柱部分緊固在底殼上。

17、進一步，所述大圓臺的另一面上為一圓柱，圓柱一端在所述大圓筒上，另一端做成球形，用于將所述電極扣緊到所述pcba板上的電極扣內。

18、在一種可能的設計中，所述聲音傳感器固定在所述底殼適當位置上，使得當按緊所述4個干電極保證其與胸前皮膚貼緊時，所述聲音傳感器也可以貼緊患者胸前皮膚采集心音信號。

19、進一步，所述聲音傳感器的安裝結構為一彈性安裝結構，在患者檢測心電信號按緊所述電極時，所述聲音傳感器的可伸縮性可以保證在其干電極與患者皮膚保持良好接觸的同時還能保證所述聲音傳感器與患者皮膚良好接觸。

20、進一步，所述聲音傳感器安裝結構為一個在所述底殼上的拾音孔和安裝筒組成：所述底殼安裝孔用于使所述聲音傳感器的拾音頭穿過；所述安裝筒用于安放和固定所述聲音傳感器，并形成彈性伸縮結構。

21、進一步，所述聲音傳感器在放入所述安裝筒后，其拾音頭一端穿過所述底殼上的所述通孔，再用放入彈簧或彈性物質的安裝蓋套緊在所述安裝筒上，形成彈性伸縮結構。

22、在一種可能的設計中，所述底殼，設計有多個pcb安裝柱，用于安裝所述pcb；設計有4個電極安裝孔，用于安裝電極；在與所述pcba板安裝齊平的位置設計有一個usb安裝口，用于通過pcba板上的usb口給所述心音和心電檢測儀充電；在所述usb口的右側開設計有一個復位開關孔，用于復位開關復位；在所述底殼側面中間設計有一個橢圓形開關按鍵，開關按鍵周圍采用透光設計，用于開關機和顯示由led燈顏色變化所表示的所述心音和心電檢測儀的工作狀態。

23、優選地，所述底殼和上蓋用非金屬材料制作，保證所述便攜式心音和心電圖檢測儀與手機良好通訊。

24、進一步，所述上蓋通過卡扣與所述底殼扣緊形成所述心音和心電檢測儀外殼結構整體。

25、另一方面，本發明還提供了一種便攜式心音和心電圖檢測儀，包括本發明第一方面提供的安裝結構和所述聲音傳感器、干電極、pcba板和鋰電池拆裝連接。

26、在一種可能的設計中，所述便攜式心音和心電圖檢測儀包括底殼、干電極、聲音傳感器、pcba、鋰電池、開關按鍵、上蓋；

27、所述底殼用于安裝所述電極、聲音傳感器、pcba、鋰電池、開關按鍵、上蓋；

28、所述干電極通過底殼安裝孔扣緊到所述pcba的電極扣上，用于采集心電信號；

29、所述聲音傳感器通過底殼安裝孔和底殼上的所述安裝筒將所述聲音傳感器安裝到所述底殼上，并用所述安裝蓋壓緊，所述聲音傳感器通過導線連接到所述pcba上的聲音傳感器輸入端，用于采集聲音信號；

30、所述pcba安裝到所述底殼的螺柱上，通過所述電極扣與所述電極連接，通過導線與所述聲音傳感器連接，通過電池插口與所述鋰電池連接，用于心電信號和心音信號的采集與處理，并通過藍牙與所述app通訊，完成操控與數據傳輸；

31、所述鋰電池，用于儲能和給所述pcba板上的各單元供電；

32、所述開關按鍵，用于按鍵開關開啟和關閉，并通過其周邊透光顯示led燈所表示的工作狀態；

33、所述上蓋，用于通過卡扣與所述底殼扣緊成所述心音和心電檢測儀。

34、在一種可能的設計中，所述便攜式心音和心電圖檢測儀由手機app操控，完成聲音和心電信號的采集、錄制、存儲、分享和傳輸。

35、本發明提供的技術方案帶來的有益效果是：

36、本發明提供的一種安裝結構及具有該安裝結構的便攜式心音和心電檢測儀，通過設計底殼、干電極、聲音傳感器、pcba板、開關按鍵、上蓋等安裝結構，實現了所述便攜式心音和心電圖檢測儀。所述安裝結構使得所述便攜式心音和心電圖檢測儀具有多功能一體化、結構簡單，易于安裝和使用，且結構緊湊美觀，擴大了一種安裝結構及具有該安裝結構的便攜式心音和心電檢測儀的適用范圍，降低了生產成本，提高了產品的競爭力。
