本技術涉及胃食管反流預防，具體為一種胃食管反流預防墊枕。

背景技術：

1、胃食管反流病為胃內容物反流至食管、口腔(包括咽喉)和(或)肺導致的一系列癥狀、終末器官效應和(或)并發癥的一種疾病，在我國已成為常見的慢性病，其典型癥狀為反流和灼熱感，?存在患者平躺后會加重和誘發疾病，患者背部保持在一定角度的位置，可有效防止胃食管液的反流現象。

2、現有的專利可參考專利號：cn211095501u，上述專利中的反流枕體積較大，在攜帶時多有不便，且患者在睡迷糊等情況下身體可能會向下滑落，導致傾斜角度不合要求。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種胃食管反流預防墊枕，以解決上述背景技術中提到的現有的裝置在攜帶時多有不便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種胃食管反流預防墊枕，包括第一墊板，所述第一墊板的外壁設置有鉸鏈，所述鉸鏈的外壁設置有第二墊板，所述第一墊板的外壁固定插設有若干背部按摩塊，所述第一墊板的左側固定安裝有連接帶，所述連接帶的外壁設置有若干頸部按摩塊，所述連接帶的左側固定縫設有若干彈性帶，所述第一墊板和第二墊板之間活動貼合有氣囊主體，所述氣囊主體的外壁粘附連接有第一壓板和第二壓板，所述氣囊主體的外壁設置有充氣嘴。

3、優選的，兩個所述第一壓板相遠離的一側均轉動連接有滑板，兩個所述第一壓板的內部均開設有滑孔，兩個所述滑板的外壁均滑動連接有滑框，兩個所述滑框的內部均貫穿設置有螺栓，兩個所述滑框的內部均限位孔，兩個所述滑板的內部均固定焊接有彈簧，兩個所述滑板的內部均滑動連接有移動板，兩個所述移動板的外壁均固定焊接有限位桿。

4、優選的，兩個所述滑板的外壁開設有移動孔，且兩個所述移動孔的內部分別與兩個移動板的外壁滑動連接。

5、優選的，兩個所述限位桿的外壁分別與若干限位孔的外壁活動貼合，兩個所述彈簧的外壁分別與兩個限位桿的外壁固定焊接。

6、優選的，兩個所述螺栓的外壁分別與兩個第二壓板的內部螺紋連接，兩個所述滑框的外壁均開設有導向孔。

7、優選的，若干所述背部按摩塊呈對稱設置在第一墊板的外壁，若干所述頸部按摩塊呈線性陣列在連接帶的外壁。

8、優選的，所述連接帶的外壁與氣囊主體外壁活動貼合，所述連接帶為軟材質制成。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該胃食管反流預防墊枕，通過需要對其進行收納時，將充氣嘴打開，扭動螺栓將其取出，轉動滑框，使其與滑孔對應設置，將螺栓扭進滑孔內壁，可以將伸縮結構固定在第一壓板一側，此時擠壓第一墊板和第二墊板，將兩側的第一壓板和第二壓板向中間擠壓，與相關技術相比較，本實用新型提供的一種胃食管反流預防墊枕具有如下有益效果：可以實現縮小該靠枕的效果，可以達到方便攜帶的效果。

11、2、該胃食管反流預防墊枕，通過左移移動板，上移兩側第一壓板帶動滑板在滑框內部移動，調節到合適位置后，松開移動板，在彈簧擠壓力作用下將會帶動限位桿嵌入限位孔內部，可以實現限制滑板移動的效果，由于滑板與第一壓板連接在一起，可以實現支撐調節第一壓板和第二壓板之間間距和角度的效果。

12、3、該胃食管反流預防墊枕，通過此外該裝置頸部按摩塊可以對患者頸部進行支撐和按摩，可以使得患者更加的舒適，彈性帶內部可以用來放置解郁安神中藥，可以起到安神，提高睡眠質量的效果.

技術特征：

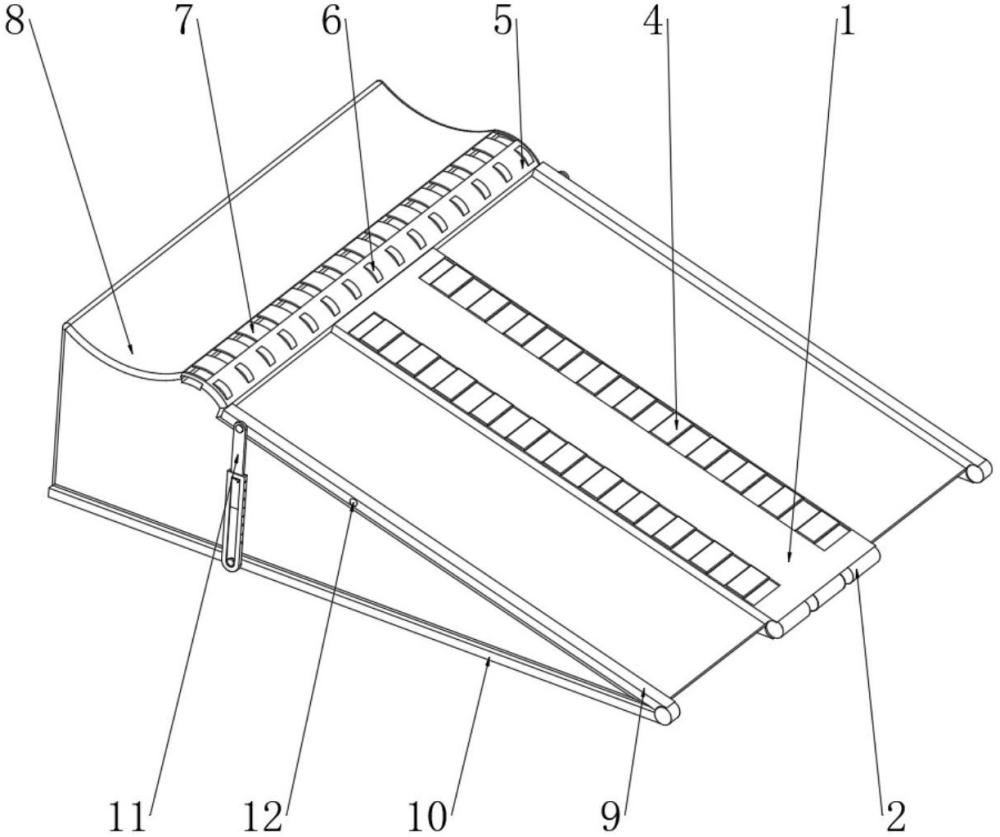

1.一種胃食管反流預防墊枕，包括第一墊板（1），其特征在于：所述第一墊板（1）的外壁設置有鉸鏈（2），所述鉸鏈（2）的外壁設置有第二墊板（3），所述第一墊板（1）的外壁固定插設有若干背部按摩塊（4），所述第一墊板（1）的左側固定安裝有連接帶（5），所述連接帶（5）的外壁設置有若干頸部按摩塊（6），所述連接帶（5）的左側固定縫設有若干彈性帶（7），所述第一墊板（1）和第二墊板（3）之間活動貼合有氣囊主體（8），所述氣囊主體（8）的外壁粘附連接有第一壓板（9）和第二壓板（10），所述氣囊主體（8）的外壁設置有充氣嘴（19）。

2.根據權利要求1所述的一種胃食管反流預防墊枕，其特征在于：兩個所述第一壓板（9）相遠離的一側均轉動連接有滑板（11），兩個所述第一壓板（9）的內部均開設有滑孔（12），兩個所述滑板（11）的外壁均滑動連接有滑框（13），兩個所述滑框（13）的內部均貫穿設置有螺栓（14），兩個所述滑框（13）的內部均限位孔（15），兩個所述滑板（11）的內部均固定焊接有彈簧（16），兩個所述滑板（11）的內部均滑動連接有移動板（17），兩個所述移動板（17）的外壁均固定焊接有限位桿（18）。

3.根據權利要求2所述的一種胃食管反流預防墊枕，其特征在于：兩個所述滑板（11）的外壁開設有移動孔，且兩個所述移動孔的內部分別與兩個移動板（17）的外壁滑動連接。

4.根據權利要求2所述的一種胃食管反流預防墊枕，其特征在于：兩個所述限位桿（18）的外壁分別與若干限位孔（15）的外壁活動貼合，兩個所述彈簧（16）的外壁分別與兩個限位桿（18）的外壁固定焊接。

5.根據權利要求2所述的一種胃食管反流預防墊枕，其特征在于：兩個所述螺栓（14）的外壁分別與兩個第二壓板（10）的內部螺紋連接，兩個所述滑框（13）的外壁均開設有導向孔。

6.根據權利要求1所述的一種胃食管反流預防墊枕，其特征在于：若干所述背部按摩塊（4）呈對稱設置在第一墊板（1）的外壁，若干所述頸部按摩塊（6）呈線性陣列在連接帶（5）的外壁。

7.根據權利要求1所述的一種胃食管反流預防墊枕，其特征在于：所述連接帶（5）的外壁與氣囊主體（8）外壁活動貼合，所述連接帶（5）為軟材質制成。

技術總結
本技術涉及胃食管反流預防技術領域，且公開了一種胃食管反流預防墊枕，包括第一墊板，所述第一墊板的外壁設置有鉸鏈，所述鉸鏈的外壁設置有第二墊板，所述連接帶的外壁設置有若干頸部按摩塊，所述連接帶的左側固定縫設有若干彈性帶，所述第一墊板和第二墊板之間活動貼合有氣囊主體，所述氣囊主體的外壁設置有充氣嘴。該胃食管反流預防墊枕，通過需要對其進行收納時，將充氣嘴打開，扭動螺栓將其取出，轉動滑框，使其與滑孔對應設置，將螺栓扭進滑孔內壁，可以將伸縮結構固定在第一壓板一側，此時擠壓第一墊板和第二墊板，將兩側的第一壓板和第二壓板向中間擠壓，可以實現縮小該靠枕的效果，可以達到方便攜帶的效果。

技術研發人員：梁芳,李微,石雪
受保護的技術使用者：中國中醫科學院廣安門醫院
技術研發日：20240709
技術公布日：2025/4/24
