本披露涉及注射裝置領域，具體地涉及注射裝置，比如可與專用附加裝置一起使用的筆型注射器。在另一個方面，本披露涉及一種注射系統，該注射系統包括注射裝置和附加裝置。在另外的方面，本披露涉及一種監測注射裝置的操作的方法。

背景技術：

1、用于設定和分配單次劑量或多次劑量的液體藥劑的藥物遞送裝置本身在本領域中是眾所周知的。通常，這樣的裝置具有與普通注射筒基本上相似的用途。

2、藥物遞送裝置(比如筆型注射器)必須滿足許多用戶特定的要求。例如，在患者患有比如糖尿病等慢性疾病的情況下，患者可能身體虛弱并且還可能視力受損。因此，專門旨在用于家庭用藥的合適的藥物遞送裝置需要結構堅固并且應該易于使用。此外，對裝置及其部件的操縱和一般操控應當明了且容易理解。這樣的注射裝置應提供對相等或可變大小的劑量藥劑的設定和隨后的分配。此外，劑量設定以及劑量分配程序必須易于操作并且必須明確無誤。

3、患有特定疾病的患者可能需要經由筆型注射筒來注射一定量的藥劑。

4、一些藥物遞送裝置或注射裝置能夠選擇可變大小的藥劑劑量，并注射先前設定的劑量。其他注射裝置則提供固定劑量的設定和分配。這種情況下，根據給定的處方時間表應該注射的藥劑量總是相同的，而不會隨著時間的推移而改變或不能改變。

5、一些注射裝置被實施為可重復使用的注射裝置，從而讓用戶能更換藥劑容器(比如藥筒)。其他注射裝置被實施為可棄置注射裝置。對于可棄置注射裝置，旨在當內容物(即，藥劑)已經用完時丟棄整個注射裝置。

6、為了控制和監督由用戶或患者本身進行的藥劑給予，有益的是通過利用外部電子裝置(比如移動電子裝置，例如被實施為智能電話、平板計算機或智能手表)來輔助用戶。設置在這種外部電子裝置上的軟件應用程序可以與用戶交互并且可以向用戶提供關于如何正確地使用注射裝置的指令或建議。

7、為了控制和監督由用戶或患者本身進行的藥劑給予，期望提供對藥物遞送裝置的重復且規律的使用的自動檢測和記錄。由用戶注射的劑量的相當自動化的記錄比手動劑量記錄在安全性和方便性方面具有顯著的優勢。

8、存在許多被配置用于與注射裝置一起使用的附加裝置，這些附加裝置提供對重復劑量注射程序的電子檢測和監測。

9、典型地，這種附加裝置或輔助裝置可以被可拆卸地連接至注射裝置。附加裝置典型地包括檢測器或檢測器布置，該檢測器或檢測器布置可操作以檢測在用戶設定或注射一定劑量的藥劑時的日期和/或時間。一些附加裝置還提供當前設定或分配的劑量大小的定量測量。一些附加裝置旨在與一系列注射裝置一起使用。這可以尤其適用于可棄置注射裝置，可棄置注射裝置旨在在使用后或其中的藥劑用完之后被丟棄。

10、通常，存在多種不同的注射裝置，這些注射裝置可以配備有不同的藥物或藥劑，但是通?？刹僮饔糜谂c同一類型的附加裝置一起使用。雖然通常的做法是通過清晰且不同的標簽或標識來表征或標記不同類型和/或不同濃度的注射裝置和/或藥劑，但是可拆卸連接、與附加裝置的可拆卸連接可能帶來缺點，特別是當注射裝置的標簽或特性部分在附接至注射裝置時被附加裝置覆蓋時。

11、通過提供藥劑容器的更換的可重復使用的注射裝置，期望重置驅動機構。當這種可重復使用的注射裝置與附加裝置一起使用時，還可能需要用附加裝置進行重置操作或某種初始化過程。當附加裝置被配置成記錄或跟蹤留在藥筒中的藥劑的剩余量時，還可能需要重置數據記錄程序和/或在更換注射裝置的藥劑容器時用附加裝置初始化新的跟蹤程序。

12、鑒于此，期望對注射裝置和/或附加裝置提供改進，以便簡化在更換藥劑容器的過程中的裝置操縱過程。此外，應當簡化對注射裝置的重復使用的記錄或監測。此外，應當增強患者安全性。

技術實現思路

1、在一個方面，本披露涉及一種用于注射一定劑量的藥劑的注射裝置。注射裝置包括殼體。殼體包括本體和容器部分。容器部分被配置成容納藥劑容器。容器部分進一步能夠可拆卸地連接至本體。注射裝置進一步包括驅動機構，該驅動機構布置在本體中并且可操作以從藥劑容器排出或抽出該劑量的藥劑。

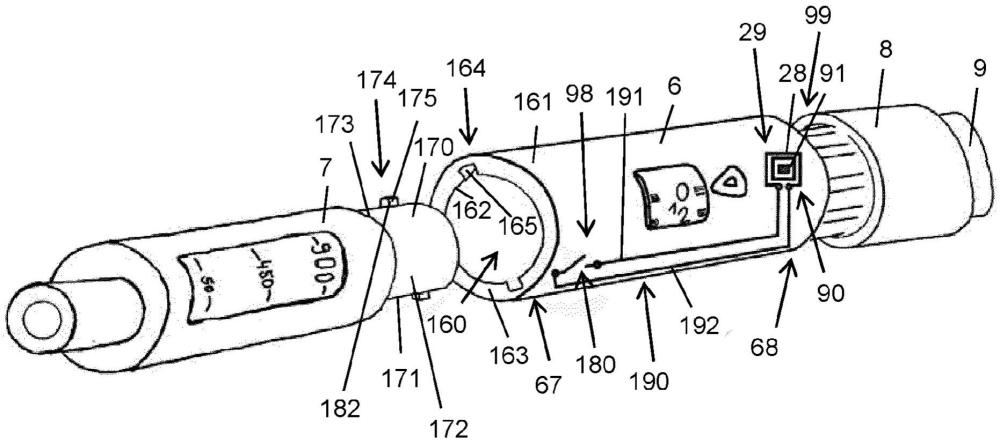

2、注射裝置進一步包括在本體和容器部分中的一個上或內部的機器可讀標識。注射裝置進一步包括在本體和容器部分中的一個上或內部的檢測器布置。檢測器布置可操作以檢測本體與容器部分之間的機械連接。機器可讀標識電連接或電鏈接至檢測器布置。它能夠由附加裝置的電子模塊讀取，該附加裝置可連接、即可機械連接至注射裝置。機器可讀標識指示本體與容器部分之間的機械連接。

3、典型地，注射裝置被實施為手持式注射裝置。它可以包括筆型注射器。注射裝置可以全機械地實施。它可以沒有任何電氣或電子部件。唯一的一個電氣或電子部件可以是注射裝置的機器可讀標識和檢測器布置。機器可讀標識可以被實施為電子標識物。機器可讀標識可以包括無源無線通信標簽或有源無線通信標簽，比如無源或有源rfid標簽、nfc標簽或uwb標簽。就此而言，注射裝置可以沒有任何有源電氣或電子部件。

4、機器可讀標識可以包括電子標識物，該電子標識物能夠由附加裝置電子地讀取。機器可讀標識可以包括無源或有源類型的射頻收發器。對于一些示例，機器可讀標識被實施為rfid標簽、nfc標簽或uwb標簽中的一個。對于一些示例，機器可讀標識能夠由收發器和/或由附加裝置的相應的電子模塊電子地讀取。因此，機器可讀標識被配置成與附加裝置建立無線通信鏈路，從而允許讀取存儲在機器可讀標識中的數據或信息。

5、機器可讀標識與注射裝置的檢測器布置之間的電連接或電子鏈路使得檢測器布置的狀態可以由附加裝置電子地讀取或讀出。

6、檢測器布置的狀態或狀況指示本體與容器部分之間的機械連接

7、典型地，附加裝置被配置用于緊固至注射裝置的本體或驅動機構的近端。對于一些示例，注射裝置可以包括撥選伸長部，該撥選伸長部在設定劑量期間或在設定劑量時和/或在注射一定劑量的藥劑期間或在注射一定劑量的藥劑時相對于注射裝置的本體經受旋轉移位和縱向移位中的至少一個。雖然附加裝置例如專門可附接或可緊固至注射裝置的近端并且因此可附接或可緊固至注射裝置的本體或驅動機構的相應的近端，但是在或當附接至注射裝置時，附加裝置可以并且可以總是保持在注射裝置的機器可讀標識的傳輸范圍內。

8、對于一些示例，注射裝置的機器可讀標識位于注射裝置的本體或驅動機構的近端處或附近。檢測器布置可以位于注射裝置的本體或驅動機構的遠端處或附近，該遠端被配置用于與容器部分和/或定位在其中的藥劑容器緊固或機械聯接。

9、對于一些示例，檢測器布置為例如附加裝置與設置在注射裝置上或內部的機器可讀標識之間的無線通信鏈路提供空間范圍擴展器。

10、對于一些示例，機器可讀標識通過至少一個或多個導電結構(比如通過電導線)電連接至檢測器布置。因此，機器可讀標識與檢測器布置之間的電連接可以被實施為基于導線的電聯接。相應的導線或?qū)щ娊Y(jié)構可以沿著本體的側壁延伸并且因此可以沿著本體的縱向方向延伸，從而橋接在本體的遠端處或附近的檢測器布置與在本體的近端處或附近的機器可讀標識之間的幾何距離。

11、在一些示例中，容器部分能夠可拆卸地連接至本體，使得其能夠在連接構型與釋放構型之間轉變。在連接構型中，容器部分緊固、例如剛性地緊固至本體。在釋放構型中，容器部分可以從本體拆卸。這里，容器部分可以被完全拆卸，即與本體斷開連接，使得容器部分與本體完全分離。在其他示例中，并且當容器部分處于釋放構型時，容器部分可以保持連接至本體，但是可以處于允許移除藥劑容器和/或?qū)⑿碌乃巹┤萜鞑迦氲饺萜鞑糠种械臉?gòu)型。這里，容器部分可以永久地連接至本體并且可以相對于本體能夠在連接構型與釋放構型之間移動。在一些示例中，容器部分可以樞轉地附接至本體。它可以關于樞轉軸線在連接構型與釋放構型之間樞轉。

12、根據另外的示例，檢測器布置被配置成當本體連接至容器部分時進入第一檢測器狀態，并且進一步被配置成當本體與容器部分?jǐn)嚅_(kāi)連接時進入第二檢測器狀態。第一檢測器狀態和第二檢測器狀態能夠電子地或電氣地讀取。因此，檢測器布置的狀況，即第一檢測器狀態和第二檢測器狀態，通過檢測器布置的可電測量或可電檢測的特征來區分。

13、對于一些示例，將容器部分從本體拆卸以及將容器部分附接至本體中的一個引起或觸發第一檢測器狀態和第二檢測器狀態中的一個切換到第一檢測器狀態和第二檢測器狀態中的另一個。

14、檢測器布置的第一和第二檢測器狀態可以引入機器可讀標識的相應的能夠電氣地或電子地讀取的第一和第二標識物狀態。因此，當檢測器布置處于第一檢測器狀態時，機器可讀標識可以是或切換到第一標識物狀態。當檢測器布置切換到第二檢測器狀態時，機器可讀標識可以是或切換到第二標識物狀態。

15、這里，第一標識物狀態可以反映機器可讀標識的第一機器可讀狀態，并且第二標識物狀態可以反映或構成機器可讀標識物的第二機器可讀狀態。機器可讀標識的第一和第二機器可讀狀態彼此區分。附加裝置特別地被配置成與機器可讀標識進行無線通信并且標識和/或識別機器可讀標識是處于第一機器可讀狀態還是處于第二機器可讀狀態。

16、根據另外的示例，機器可讀標識和檢測器布置由電氣電路電連接。這樣，第一檢測器狀態和/或第二檢測器狀態能夠相當容易被跟蹤或被識別。檢測器布置的電信號或電子信號和/或可電測量的特性可以經由電氣電路傳輸?shù)綑C(jī)器可讀標識。這樣，當附加裝置適當?shù)馗浇雍?或機械地連接至注射裝置時，檢測器布置的檢測器狀態可以經由機器可讀標識容易地傳輸?shù)礁郊友b置。

17、根據另外的示例，將機器可讀標識與檢測器布置互連的電氣電路包括第一導線和第二導線。第一導線和第二導線連接至檢測器布置的相反的端部。它們進一步連接至機器可讀標識的不同端子。

18、通過連接至例如機器可讀標識的第一和第二端子的第一和第二導線，可以在機器可讀標識的端子處檢測檢測器狀態的變化。然后，檢測器狀態的變化能夠立即轉變成機器可讀標識的第一和第二端子處的輸入信號的相應變化，該機器可讀標識響應于輸入信號的相應變化或修改而改變其機器可讀狀態。當附加裝置附接至注射裝置時，機器可讀狀態的相應變化能夠由附加裝置直接跟蹤或檢測。

19、根據另外的示例，檢測器布置包括機電開關，該機電開關在本體和容器部分中的一個上或其中。本體和容器部分中的另一個包括致動元件，該致動元件被配置成當容器部分連接至本體時接合機電開關。此外，致動元件被配置成當容器部分與本體斷開連接時使機電開關脫離接合。

20、對于一些示例，機電開關包括彼此電絕緣并且默認彼此電斷開的第一開關端子和第二開關端子。這里，致動元件可以提供導電結構，當容器部分正確地連接至注射裝置的本體時，該導電結構用作第一開關端子與第二開關端子之間的電橋。通過將容器部分從本體拆卸，由致動元件提供的電橋相對于開關端子經受移動并且因此相對于開關端子經受幾何位移，該運動或移動伴隨著致動元件與第一和第二開關端子中的至少一個的電斷開。

21、對于其他示例，致動元件是或包括與電橋相互作用的機械部件，該電橋是機電開關的一體部件。對于一些示例，機電開關包括可移動部分，例如呈接觸彈簧的形式，該可移動部分能夠在打開狀態與閉合狀態之間移動。當處于閉合狀態時，接觸彈簧提供第一與第二開關端子之間的電接觸，并且因此提供電氣電路的第一與第二導線之間的電接觸。在打開狀態或打開構型中，接觸彈簧與第一開關端子和第二開關端子中的至少一個斷開連接，并且因此與第一和第二導線中的至少一個斷開連接。

22、機電開關的接觸彈簧的移動可以由致動元件引起或者可以能夠由致動元件引起或控制。這樣并且在將本體與容器部分互連后，致動元件可以引起接觸彈簧從閉合狀態移動到打開狀態，或者反之亦然，從打開狀態移動到閉合狀態。在將容器部分與本體斷開連接時，致動元件在相反的方向上移動，從而引起接觸彈簧的閉合或打開。

23、通過電連接至機器可讀標識的機電開關，注射裝置的機械構型，即，設置在注射裝置的本體的遠端處的容器部分與本體之間的機械連接可以在注射裝置的本體的相反的縱向端部處電檢測到，機器可讀標識典型地位于該相反的縱向端部處。這允許在附加裝置與機器可讀標識之間實施無線近場或短程通信，其中無線傳輸范圍可以短于機器可讀標識與檢測器布置之間的縱向距離，機器可讀標識和檢測器布置典型地位于注射器裝置的本體的相反的縱向端部處。

24、根據另外的示例，本體和容器部分中的一個包括插入?yún)^(qū)段。本體和容器部分中的另一個包括接納部，該接納部的大小被確定成接納插入?yún)^(qū)段。檢測器布置設置在插入?yún)^(qū)段的外表面上或設置在接納部的內表面上。典型地，當檢測器布置設置在接納部的內表面上時，致動元件設置在插入?yún)^(qū)段的外表面上。反之亦然，如果檢測器布置設置在插入?yún)^(qū)段的外表面上，則致動元件典型地設置在接納部的內區段上。

25、對于另外的示例，機電開關設置在插入?yún)^(qū)段和接納部中的一個上。致動元件設置在插入?yún)^(qū)段和接納部中的另一個上。

26、當正確地組裝和連接時，本體和容器部分以至少部分地交錯或嵌套的布置來布置，其中插入?yún)^(qū)段與接納部重疊。這樣，可以在容器部分與本體之間提供機械穩定的相互互連。

27、對于另外的示例，機電開關設置在本體的緊固結構上或其中。致動元件設置在容器部分的配對緊固結構中或其上，其中，容器部分和本體通過緊固結構與配對緊固結構的機械接合而能夠彼此緊固。這樣，緊固結構和互補形狀的配對緊固結構提供雙重功能。首先，它們被配置成提供注射裝置的本體與容器部分之間的機械連接。其次，它們提供檢測器布置的操作，以在組裝過程中修改檢測器布置的檢測器狀態。

28、根據另外的示例，緊固結構和配對緊固結構中的一個包括凹槽。緊固結構和配對緊固結構中的另一個包括用于接合凹槽的突起。對于一些示例，凹槽被實施為l形凹槽或卡口凹槽。它還可以以螺紋結構的形式提供并且因此可以以螺旋形狀為特征。

29、對于一些示例，凹槽設置在接納部的內表面上。突起設置在插入?yún)^(qū)段的外表面上。對于其他示例，凹槽可以設置在插入?yún)^(qū)段的外表面上，而突起設置在接納部的側壁的內表面上。

30、對于一些示例，凹槽被設置為螺紋結構。突起被設置為互補形狀的反螺紋結構。這樣，緊固結構和互補形狀的配對緊固結構使得本體與容器部分之間能夠螺紋接合。

31、根據另外的示例，本體包括遠端和相反定位的近端。機器可讀標識定位得比檢測器布置更靠近近端，且/或檢測器布置定位得比機器可讀標識更靠近遠端。

32、這里，機器可讀標識與檢測器布置之間的電氣電路可操作以在本體的近端處或附近的機器可讀標識與在注射裝置的本體的遠端處或附近的檢測器布置之間提供電橋接并且因此提供幾何橋接。

33、根據另外的示例，機器可讀標識包括電子電路。電子電路包括天線和集成電路，該集成電路可操作以與附加裝置的電子模塊進行無線通信。對于一些示例，機器可讀標識包括rfid標簽、nfc標簽或uwb標簽中的一個。機器可讀標識可以被實施為無源標簽或有源標簽，后者包括自己的能量源。

34、根據另外的示例，機器可讀標識包括存儲器，該存儲器被配置成存儲裝置信息、容器信息和使用相關數據中的至少一個。

35、使用相關數據可以指示注射裝置的使用狀況。使用狀況可以能夠由附加裝置確定。使用狀況可以包含信息，比如：設定或注射的劑量的總數量、由注射裝置注射的藥劑的總量、由注射裝置注射的藥劑的類型、名稱和/或濃度、藥劑容器的批號、以及可以用于注射裝置的實際或?qū)?lái)使用的其他藥劑或藥劑容器相關信息。

36、容器信息可以指示以下各項中的至少一項：容納在藥劑容器中的藥劑的類型，容納在容器中的藥劑的藥學物質的濃度，藥劑的制造日期，藥劑的使用期限，藥劑或藥劑容器的批號，和/或藥劑容器所暴露的環境參數，比如溫度、濕度或輻射強度。

37、裝置信息可以包括關于注射裝置的類型的信息或數據。裝置信息可以是關于注射裝置的注射機構或驅動機構的類型特定的。因此，裝置信息可以表征相應注射裝置的劑量設定和/或劑量分配可操作性。裝置標識可以進一步包含關于專用于相應注射裝置的合適藥劑或藥劑容器的數據或信息。

38、根據另外的示例，集成電路包括第一端子和第二端子。第一端子連接至檢測器布置的一端，并且第二端子連接至檢測器布置的另一端。這樣，第一和第二端子構成如上所述的機器可讀標識的不同端子。

39、當本體和容器部分相互連接和附接時和/或當本體和容器部分?jǐn)嚅_(kāi)連接時，可以為第一和第二端子提供來自檢測器布置的機器可讀的并且因此可電檢測的信號。

40、根據另外的示例，集成電路包括通用輸入/輸出端子，該通用輸入/輸出端子通過電阻器或經由電阻器連接至第一端子和第二端子中的一個。這樣，可以容易地在gpio端子處電子地檢測檢測器狀態的變化，該端子可以處于低電壓或高電壓，這取決于檢測器布置的構型，例如取決于機電開關的構型。

41、對于另外的示例，通用輸入/輸出端子以及第一端子和第二端子中的另一個經由電容器連接，因此經由集成電路的輸入電容器連接。在集成電路的第一端子和第二端子直接連接至機電開關的開關端子的情況下，可能需要電子模塊定期地進行對檢測器布置的請求。這里，電子模塊可以通過機器可讀標識來引起或觸發對檢測器布置的實際狀況請求。例如，附加裝置可以被配置成以規則的時間間隔(比如每1-3秒)進行或觸發這種檢查或請求。這樣，附加裝置可以被配置成定期地檢查檢測器布置的狀況。

42、通過gpio端子并且通過連接至集成電路的第一端子和第二端子中的一個的電阻器，電阻器提供上拉電阻以用于改進的或明確限定的信號檢測。這里，附加裝置還可以被配置成例如通過定期地向機器可讀標識傳輸相應請求來定期地檢測檢測器布置的實際狀況。通過集成電路的端子處的上拉電阻，可以在電子電路的相應的輸入端子處和/或在gpio端子處提供明確限定的電壓電平。這樣，可以提供相當精確且明確限定的電壓測量結果。

43、對于另外的示例，其中，集成電路的gpio端子以及第一端子和第二端子中的另一個通過電容器連接，可以實施一種自動喚醒功能。這里，電容器可以可操作以在將檢測器布置與機器可讀標識互連的電氣電路打開時(例如在將本體和容器部分?jǐn)嚅_(kāi)連接的過程中)放電。電容器的放電可以引起集成電路的電子喚醒，由此自動生成相應的無線信號，當附加裝置附接至注射裝置時，該無線信號可以由附加裝置檢測到。喚醒信號的生成還可以導致對裝置起作用的相應喚醒。就此而言，當附加裝置附接至注射裝置時，可以為附加裝置提供相當外部的數字喚醒功能。這里，容器部分與本體斷開連接或容器部分連接至本體可以引起在機器可讀標識處生成相應的喚醒信號，這進而可以引起附加裝置的喚醒。

44、這樣，附加裝置對檢測器布置的實際狀態的定期監督可能變得多余，并且可以節省用于進行這種定期檢查或請求的相應電能。

45、對于另外的示例，驅動機構包括至少一個可移動部件，在設定該劑量和注射該劑量的藥劑中的至少一個期間，該可移動部件相對于殼體或相對于藥劑容器移動。對于一些示例，可移動部件是以下各項中的一項：劑量撥選件，該劑量撥選件可相對于殼體旋轉以設定劑量；撥選套筒，該撥選套筒在設定劑量或分配劑量期間相對于殼體旋轉；驅動套筒或驅動構件，該驅動套筒或驅動構件在設定劑量和分配劑量中的至少一項期間相對于殼體旋轉和/或縱向運動。對于一些示例，可移動部件是可操作以產生可由附加裝置的傳感器記錄的可聽聲音的發聲器或發聲元件。對于另外的示例，可移動部件是活塞桿，活塞桿與藥劑容器的活塞可操作地接合，以在注射劑量期間使活塞相對于藥劑容器移位。對于另外的示例，可移動部件是單次劑量指示構件，其相對于殼體或裝置本體的移動和/或位置指示當前設定的劑量的大小。對于另外的示例，可移動部件是最后劑量構件，其相對于注射裝置的殼體的位置直接指示留在藥劑容器或藥筒中的藥劑的剩余量。

46、根據另一個方面，本披露涉及一種用于附接至如上所述的注射裝置的附加裝置。附加裝置包括可緊固到注射裝置的一部分的裝置本體。附加裝置進一步包括讀取器和收發器中的至少一個，該讀取器和該收發器可操作以讀取注射裝置的機器可讀標識并且生成讀取信號。附加裝置進一步包括電子模塊，該電子模塊包括模塊處理器，該模塊處理器聯接至讀取器和/或收發器中的至少一個。

47、模塊處理器可操作以處理讀取信號，以便確定注射裝置的容器部分是否連接至本體。對于一些示例，讀取器和收發器中的至少一個是附加裝置的電子模塊的一體部分或部件。

48、總體上，附加裝置被配置成與如上所述的注射裝置一起操作。就此而言，如上結合注射裝置所述的所有特征、效果和益處同樣適用于附加裝置；反之亦然。

49、具體地，附加裝置可操作以讀取或讀出機器可讀標識，該機器可讀標識電連接至注射裝置的檢測器布置。經由機器可讀標識的讀出，附加裝置能夠獲得或讀取檢測器布置的檢測器狀態，并且因此能夠區分檢測器布置的指示容器部分和本體相互緊固或容器部分與本體斷開連接的至少兩種不同狀態。

50、對于一些示例，附加裝置的裝置本體能夠可拆卸地緊固或能夠連接至注射裝置的本體的近端和/或注射裝置的注射機構或驅動機構的近端。對于一些示例，裝置本體包括接納部，該接納部的大小被確定成接納注射裝置的劑量撥選件或撥選伸長部。

51、根據另外的示例，模塊處理器被配置成根據預定義時間間隔對來自讀取器和收發器中的一個的讀取信號進行采樣或請求該讀取信號。

52、以相同的方式，附加裝置的讀取器和收發器中的至少一個可操作以對來自機器可讀標識和/或來自注射裝置的檢測器布置的連接指示信號進行采樣或請求該讀取信號。對于一些示例，采樣速率可以在幾秒的范圍內。因此，附加裝置可以被配置成每1-3秒經由機器可讀標識對來自機器可讀標識和/或來自注射裝置的檢測器布置的讀取信號進行采樣或請求該讀取信號。以這種方式，附加裝置可操作以恒定地或定期地監測注射裝置的連接狀態，該連接狀態指示本體與容器部分之間的相互緊固。

53、根據另外的示例，附加裝置包括傳感器，該傳感器可操作以定量地確定驅動機構的可移動部件相對于殼體、藥劑容器和裝置本體中的至少一個的位置和移動中的至少一個。傳感器進一步可操作以生成相應的傳感器信號。附加裝置的模塊處理器可操作以基于傳感器來確定或計算由注射裝置設定或分配的藥劑的劑量的大小。

54、根據另外的示例，讀取器和收發器中的至少一個包括無線近場收發器，該無線近場收發器可操作以與注射裝置的機器可讀標識進行無線通信，以便獲得檢測器布置的狀態信息和/或獲得存儲在機器可讀標識中的裝置信息和容器信息中的至少一個。

55、對于一些示例，附加裝置的讀取器和收發器中的至少一個被實施為射頻收發器，例如rfid讀取器、nfc讀取器或uwb讀取器。

56、由于機器可讀標識電連接至檢測器布置，并且由于檢測器狀態的任何變化不可改變地反映了機器可讀標識的構型的相應變化，因此當讀取器和收發器中的至少一個與設置在注射裝置上或內部的機器可讀標識進行無線通信時，可以由附加裝置讀取檢測器布置的狀態或狀況。

57、根據另一示例，讀取器和收發器中的至少一個包括無線本地范圍收發器。無線本地范圍收發器可操作以與外部電子裝置進行無線通信，以從或經由外部電子裝置接收檢測器布置的狀態信息和/或接收存儲在機器可讀標識中的裝置信息和容器信息中的至少一個。

58、本地范圍收發器可以包括大于近場收發器的傳輸范圍的傳輸范圍。本地范圍收發器可以包括射頻收發器。它可以包括藍牙收發器或藍牙低功耗收發器。它還可以包括wi-fi收發器或類似的無線收發器，從而允許與外部電子裝置進行本地范圍信號傳輸。

59、典型地，外部電子裝置包括智能電話、智能手表和平板計算機之一。通過附加裝置與外部電子裝置之間的通信鏈路，還可以經由外部電子裝置向附加裝置的電子模塊提供由機器可讀標識提供的裝置信息和/或容器信息。這里，外部電子裝置可以配備有讀取器或收發器，該讀取器或收發器可操作以讀出注射裝置的機器可讀標識。響應于外部電子裝置對機器可讀標識的這種讀出，外部電子裝置然后可以能夠從機器可讀標識中提取裝置信息和/或容器信息，并且經由附加裝置的本地范圍收發器將裝置信息和容器信息中的至少一個或兩個傳輸至附加裝置。這樣，附加裝置間接地被提供以包含在注射裝置的機器可讀標識中或由其提供的信息或數據。通過該示例，附加裝置可以沒有近場收發器，并且不一定必須能夠自身獲取或讀取機器可讀標識。這里，外部電子裝置可以作為中繼器操作，中繼器從機器可讀標識讀取或獲取裝置信息和/或容器信息，并且進一步可操作以向附加裝置提供或傳輸所收集的信息。

60、當然，附加裝置的電子模塊與外部電子裝置之間的本地范圍傳輸需要某種認證程序或配對，使得可以有效地控制和/或防止裝置信息和/或容器信息的未授權的讀取或傳輸。

61、對于一些示例，模塊處理器進一步可操作以不僅基于傳感器信號而且還基于從機器可讀標識獲得的容器信息和裝置信息中的至少一個來確定或計算劑量的大小。

62、通過本附加裝置并且通過上述獲取裝置信息和容器信息中的至少一個，可以提供劑量大小確定或劑量大小計算的某種程度的自動化校準。因此，附加裝置本身能夠例如在組裝到注射裝置的過程中導出和/或處理藥劑容器特定信息和/或裝置特定信息。響應于獲取容器信息和/或裝置信息，附加裝置可以被配置為進行校準例程。這樣，可以將由附加裝置的傳感器獲取的可測量傳感器信號轉換或重新計算為正確的劑量大小信息。

63、根據另一示例，電子模塊進一步包括連接至模塊處理器的模塊存儲器。模塊存儲器和/或模塊處理器可操作以將裝置信息和容器信息中的至少一個存儲為所存儲的信息和/或存儲給藥歷史，其中，給藥歷史包括由注射裝置分配或注射并且由模塊處理器確定或計算的多個劑量大小。

64、根據另外的示例，模塊處理器可操作以基于給藥歷史并且基于本體與容器部分之間的連接狀況來確定或計算包含在藥劑容器中的藥劑的剩余量。

65、對于一些示例，只要附加裝置確定或確認容器部分連接至并且保持連接至注射裝置的本體，從附加裝置的傳感器獲得的劑量大小或劑量信息僅僅并且專門考慮用于計算藥劑的剩余量。因此，附加裝置、特別是電子模塊和/或其模塊處理器可操作以通過如上所述的方式，即通過讀取電連接至檢測器布置的機器可讀標識來確定注射裝置的容器部分與本體之間的連接狀況。如果附加裝置確定或確認注射裝置的容器部分和本體保持相互固定和/或連接，則當前設定或分配的劑量的大小于是僅僅用于計算包含在藥劑容器中的藥劑的剩余量。

66、為此，附加裝置可操作以例如通過對來自讀取器和收發器中的一個的讀取信號進行采樣或請求該讀取信號來定期地檢查容器部分與本體之間的相互連接，當附加裝置正確地組裝或附接至注射裝置時，該讀取器和收發器可操作以與機器可讀標識進行無線通信，由此獲得關于注射裝置的檢測器布置的檢測器狀態的相應信息。

67、對于一些示例，附加裝置可以被配置成如果檢測到容器部分和本體的機械斷開，則中斷或丟棄對包含在藥劑容器中的藥劑的剩余量的計算。將容器部分與本體斷開連接可以導致檢測器布置的狀態變化，該狀況變化能夠經由機器可讀標識電子地讀取。在對給藥歷史監測和/或剩余量計算的持續和定期處理期間檢測狀況變化是安全特征，以避免在用戶過早地將容器部分從本體拆卸的情況下(即在藥劑容器的內容物已經完全分配或用完之前)計算出留在藥劑容器中的藥劑的錯誤剩余量。

68、通過另外的示例并且當為機器可讀標識提供容器信息和裝置信息中的至少一個時，從本體檢測到容器部分是可以容忍的，尤其是當由附加裝置獲得、確定或計算的給藥歷史被寫入或存儲在機器可讀標識的存儲器中時。然后將容器部分重新附接至本體可以使得能夠讀取相應的機器可讀標識并且恢復相應的容器部分或藥劑容器的剩余量計算。

69、根據另一個方面，本披露進一步涉及一種注射系統，該注射系統包括如上所述的注射裝置并且進一步包括如上所述的附加裝置。就此而言，如上結合注射裝置和附加裝置中的任一個所述的所有特征、效果和益處同樣適用于注射系統。

70、注射系統可以另外包括外部電子裝置中的至少一個，該外部電子裝置可操作以與附加裝置進行通信，例如進行無線通信。外部電子裝置可以被實施為智能電話、智能手表以及平板計算機或能夠與附加裝置進行通信的任何其他數字電子裝置。

71、根據另一個方面，本披露涉及一種監測注射裝置的操作的方法，該注射裝置被配置用于注射一定劑量的藥劑。該方法包括以下步驟：將附加裝置附接至注射裝置的一部分，其中，注射裝置包括在注射裝置的殼體的本體和容器部分中的一個上或內部的機器可讀標識。機器可讀標識電連接至檢測器布置。檢測器布置設置在本體和容器部分中的一個上或內部。檢測器布置可操作以檢測(例如電檢測)本體與容器部分之間的機械連接。

72、該方法進一步包括以下步驟：由附加裝置的讀取器和收發器中的至少一個讀取機器可讀標識并且生成指示本體與容器部分之間的機械連接的讀取信號。該方法進一步包括以下步驟：通過處理讀取信號來確定容器部分是否連接至本體。典型地，監測注射裝置的操作的方法將由如上所述的注射裝置和/或通過利用如上所述的附加裝置來執行和/或進行。就此而言，如上結合注射裝置和附加裝置中的任一個所述的所有特征、效果和益處同樣適用于如本文所述的監測注射裝置的操作的方法。

73、根據另外的示例，該方法包括以下步驟：當附加裝置附接至注射裝置時，由附加裝置的傳感器定量地確定注射裝置的驅動機構的可移動部件的位置和移動中的至少一個。傳感器提供并生成相應的傳感器信號，該傳感器信號指示移動程度和/或指示位置信息，通過該位置信息，可以檢測或確定可移動部件相對于注射裝置的殼體和附加裝置的裝置本體中的任一個的位置。

74、通過定量地檢測或測量驅動機構的可移動部件的移動程度，可以導出指示當前由注射裝置設定或分配的劑量的大小的劑量大小信息。定量地測量劑量大小允許監測和記錄注射裝置的任何給藥事件并且記錄相應的給藥歷史。

75、因此，并且對于另外的示例，該方法包括以下步驟：用附加裝置監測給藥歷史，其中，給藥歷史包括分配的(例如順序地由注射裝置分配或注射并且由附加裝置確定或計算的)多個劑量大小。存儲給藥歷史可以包括已經設定和/或分配劑量的時間點以及在每次分配或注射動作時設定或分配的藥劑量。給藥歷史可以本地存儲在附加裝置中。它可以例如通過與外部電子裝置的無線數據傳輸來同步，并且可以與其他實體或個人(比如醫療保健提供者)共享。

76、對于一些示例，給藥歷史可以存儲在注射裝置的機器可讀標識的存儲器中。就此而言，所記錄的給藥歷史可以現場并且直接存儲在已經用于設定和分配相應劑量的藥劑的注射裝置或其部件上。

77、根據另外的示例，該方法包括以下步驟：基于給藥歷史并且基于本體與容器部分之間的連接狀況來確定或計算包含在藥劑容器中的藥劑的剩余量。

78、以這種方式并且特別地通過考慮本體與容器部分之間的連接狀況，可以通過注射裝置的檢測器布置和機器可讀標識來檢索和檢查注射裝置的任何無意的使用或誤用。具體地，可以相當自主地檢測藥劑容器的過早拆卸或更換，并且可以將其用于丟棄或中斷持續的給藥歷史計算和/或剩余藥劑量的計算或確定。以這種方式，可以防止生成和/或使用不正確的給藥信息來計算藥劑容器內部的藥劑的剩余量。

79、根據另一方面，本披露內容還涉及一種計算機程序，例如包括計算機可讀指令的計算機程序產品，這些計算機可讀指令在由如上所述的附加裝置的模塊處理器執行時使模塊處理器執行如上所述的方法的步驟。

80、典型地，計算機程序可由如上所述的附加裝置執行。它進一步可操作以執行用如上所述的附加裝置來監測注射裝置的操作的方法。就此而言，計算機程序及其計算機可讀指令可操作以使附加裝置的處理器進行監測或檢查如上所述的注射裝置的方法。計算機可讀指令可以由如上所述的附加裝置的處理器執行。

81、附加地或替代性地并且當如上所述的注射系統的外部電子裝置被配置成讀出注射裝置的機器可讀標識時，計算機程序及其計算機可讀指令可以至少部分地由外部電子裝置的處理器執行。

82、計算機程序?qū)⒂扇缟纤龅母郊友b置的處理器執行，以便當附加裝置附接至注射裝置時監測和/或記錄注射裝置的操作。就此而言，如以上結合附加裝置所描述的和/或結合配置附加裝置的方法所描述的所有特征、效果和益處以及如以上結合注射系統所描述的任何效果、特征和益處同樣適用于計算機程序；反之亦然。

83、本披露進一步披露并提出了一種計算機程序，該計算機程序包括計算機可執行指令，這些計算機可執行指令用于當該程序在處理器、計算機或計算機網絡上執行時根據本文包含的一個或多個示例中披露的方法/裝置/系統來實施該方法。具體地，計算機程序可以存儲在計算機可讀數據載體上。因此，具體地，可以通過使用計算機或計算機網絡(典型地通過使用計算機程序)來執行如上所指示的方法步驟中的一個、多于一個或甚至所有方法步驟。

84、本披露進一步披露并提出了一種具有程序代碼裝置的計算機程序產品，以便當該程序在計算機或計算機網絡上執行時根據本文包含的一個或多個實施例中披露的方法/系統來實施該方法。具體地，程序代碼裝置可以存儲在計算機可讀數據載體上。

85、進一步地，本披露中披露并提出了一種數據載體，該數據載體上存儲有數據結構，該數據結構在加載到處理器、計算機或計算機網絡中，比如加載到該處理器、計算機或計算機網絡的工作存儲器或主存儲器中之后，可以執行根據本文披露的一個或多個示例的方法。

86、本披露進一步提出并披露了一種計算機程序產品，該計算機程序產品具有存儲在機器可讀載體上的程序代碼裝置，以便當程序在處理器、計算機或計算機網絡上執行時，實施根據本文披露的一個或多個示例的方法或其部分。如本文所使用的，計算機程序產品將程序稱為可交易產品。該產品通?？梢砸匀我飧袷?如紙張格式)存在或在計算機可讀數據載體上存在。具體地，該計算機程序產品可以分布在數據網絡上。

87、在另一個示例中，注射裝置包括劑量撥選件和觸發器，例如設置在注射裝置的縱向近端處。注射裝置可以被實施為筆型注射器。劑量撥選件和/或觸發器可以設置在筆型注射器的縱向近端處。這里，機器可讀標識可以被提供以在劑量撥選件和/或觸發器中或上。附加裝置可以被配置用于可釋放地或可拆卸地緊固到注射裝置的近端。

88、附加裝置、特別是其裝置本體可以包括用于安裝到劑量撥選件和/或觸發器上的接納部。通過在觸發器或劑量撥選件中或上實施或布置機器可讀標識，機器可讀標識與用于讀出機器可讀標識的附加裝置的讀取器或收發器之間的幾何距離可以減小到最小值，從而允許將附加裝置的收發器或讀取器實施為可操作以讀取裝置的機器可讀標識的相應近場通信標簽的無線近場收發器。這樣，機器可讀標識物的讀出僅可以發生在附加裝置被正確地安裝到注射裝置的近端時。

89、根據另一示例，注射系統包括外部電子裝置，例如被實施為智能手機、智能手表或平板計算機。外部電子裝置可以可操作以進行監測該注射裝置的操作的方法的至少一個或若干個步驟。

90、通常，本披露的范圍由權利要求的內容來限定。本披露不限于特定的實施例或示例，而是包括不同實施例或示例的要素的任何組合。在這種情況下，本披露涵蓋了權利要求的任何組合以及結合不同示例或?qū)嵤├兜奶卣鞯娜魏渭夹g(shù)上可行的組合。

91、在本文中，術語“遠側”或“遠端”是指注射裝置的朝向人或動物的注射部位的一端。術語“近側”或“近端”是指注射裝置的相反端，其距人或動物的注射部位最遠。

92、術語“藥物”或“藥劑”在本文中同義使用，并且描述了如下藥學制劑，其包含一種或多種活性藥物成分或其藥學上可接受的鹽或溶劑化物以及可選地藥學上可接受的載劑。從最廣義上來說，活性藥物成分(“api”)是對人或動物具有生物學效應的化學結構。在藥理學中，將藥物或藥劑用于治療、治愈、預防或診斷疾病或者用于以其他方式增強身體或精神健康。可以將藥物或藥劑使用有限的持續時間，或者定期用于慢性障礙。

93、如下文所述，藥物或藥劑可以包括用于治療一種或多種疾病的在不同類型的制劑中的至少一種api或其組合。api的示例可以包括小分子(具有500da或以下的分子量)；多肽、肽和蛋白質(例如，激素、生長因子、抗體、抗體片段和酶)；碳水化合物和多糖；以及核酸、雙鏈或單鏈dna(包括裸露和cdna)、rna、反義核酸(比如反義dna和rna)、小干擾rna(sirna)、核酶、基因和寡核苷酸?？梢詫⒑怂釗饺敕肿舆f送系統(比如載體、質粒或脂質體)中。還考慮了一種或多種藥物的混合物。

94、可以將藥物或藥劑包含在適于與藥物遞送裝置一起使用的初級包裝或“藥物容器”中。藥物容器可以是例如藥筒、注射筒、儲器或其他堅固或柔性的器皿，其被配置成提供用于儲存(例如，短期或長期儲存)一種或多種藥物的合適腔室。例如，在一些情況下，可以將腔室設計為儲存藥物至少一天(例如，1天到至少30天)。在一些情況下，可以將腔室設計為儲存藥物約1個月至約2年?？梢栽谑覝?例如，約20℃)或冷藏溫度(例如，約-4℃至約4℃)下進行儲存。在一些情況下，藥物容器可以是或可以包括雙腔室藥筒，其被配置成單獨儲存要施用的藥學制劑的兩種或更多種組分(例如，api和稀釋劑、或兩種不同的藥物)，每個腔室中儲存一種。在這樣的情況下，雙腔室藥筒的兩個腔室可以被配置成在分配到人體或動物體內之前和/或期間允許兩種或更多種組分之間混合。例如，可以將兩個腔室配置為使得它們彼此處于流體連通(例如，通過兩個腔室之間的管道)，并且允許用戶在分配之前在需要時混合兩種組分?？商娲鼗蛄硗獾兀瑑蓚€(gè)腔室可以被配置成允許在將組分分配到人體或動物體內時進行混合。

95、可以將如本文所描述的藥物遞送裝置中包含的藥物或藥劑用于治療和/或預防許多不同類型的醫學障礙。障礙的示例包括例如糖尿病或與糖尿病相關的并發癥(比如糖尿病視網膜病變)、血栓栓塞障礙(比如深靜脈或肺血栓栓塞)。障礙的進一步的示例是急性冠狀動脈綜合征、心絞痛、心肌梗塞、腫瘤、黃斑變性、炎癥、枯草熱、動脈粥樣硬化和/或類風濕性關節炎。api和藥物的示例是如以下手冊中所描述的示例：比如rote?liste?2014(例如但不限于，主要組12(抗糖尿病藥物)或86(腫瘤學藥物))和默克索引(merck?index)，第15版。

96、用于治療和/或預防1型或2型糖尿病或與1型或2型糖尿病相關的并發癥的api的示例包括胰島素(例如人胰島素、或人胰島素類似物或衍生物)；胰高血糖素樣肽(glp-1)、glp-1類似物或glp-1受體激動劑、或其類似物或衍生物；二肽基肽酶-4(dpp4)抑制劑、或其藥學上可接受的鹽或溶劑化物；或以上的任何混合物。如本文中所用，術語“類似物”和“衍生物”是指具有如下分子結構的多肽，該分子結構可以通過缺失和/或交換在天然存在的肽中存在的至少一個氨基酸殘基和/或通過添加至少一個氨基酸殘基而在形式上衍生自天然存在的肽的結構(例如人胰島素的結構)。所添加和/或交換的氨基酸殘基可以是可編碼氨基酸殘基或其他天然存在的殘基或純合成氨基酸殘基。胰島素類似物還被稱為“胰島素受體配體”。特別地，術語“衍生物”是指具有如下分子結構的多肽，該分子結構在形式上可以衍生自天然存在的肽的結構(例如人胰島素的結構)，其中一個或多個有機取代基(例如脂肪酸)與一個或多個氨基酸結合?？蛇x地，天然存在的肽中存在的一個或多個氨基酸可能已缺失和/或被其他氨基酸(包括不可編碼的氨基酸)替代，或者氨基酸(包括不可編碼的氨基酸)已被添加到天然存在的肽中。
