本發明涉及按摩康健，尤其涉及一種按摩設備及其吸放氣驅動裝置，其能夠通過周期性吸氣和放氣從而驅動按摩設備對人體部位提供結合吸力的按摩。

背景技術：

1、現有市面上出現的一種吸氣按摩裝置，其能夠提供各種按摩康健功效，例如放松肌肉，減輕肌肉疲勞和僵硬感；促進血液循環，有助于輸送氧氣和營養物質到組織從而幫助恢復和修復組織；緩解疼痛；改善皮膚的彈性和質地，減輕細紋和皺紋，使皮膚看起來更年輕和健康；以及放松身體，減輕壓力和焦慮，改善睡眠質量等。

2、現有的吸氣按摩裝置，其通過擠壓腔體從而在人體部位和吸氣按摩裝置之間產生負壓，從而進一步產生作用于人體部位的吸力。然而，現有的這種負壓產生的方式，會導致負壓效果有限，吸力不足，難以控制，并且氣體在吸氣按摩裝置內的路徑不暢，容易形成紊流而影響按摩效果。

技術實現思路

1、本發明的一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其通過驅動一個塞體在腔室中往復地移動，從而調整腔室中的氣壓，從而使所述吸放氣驅動裝置產生吸力以驅動按摩設備的按摩動作。

2、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其中所述吸放氣驅動裝置產生吸氣和放氣的循環操作，從而在柔性的按摩殼體接觸使用者的身體部位時能夠產生吸力，以作用于使用者的身體上的部位，從而進行按摩。

3、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其中所述吸放氣驅動裝置提供了順暢的空氣吸入和排出路徑，從而保證其吸力效果。

4、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其中所述所述吸放氣驅動裝置在其端部吸氣產生吸力而在其側面放氣，從而在其端部不會放氣影響按摩效果又使氣體流動路徑更為順暢而不會產生紊流和堵塞。

5、本發明的另一所述吸放氣驅動裝置個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其中通過一個可微動的柔性閥門在吸氣過程中阻止空氣排出，從而有效地保證負壓效果以產生足夠的吸力。

6、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其中在空氣吸入過程和排出過程中，所述吸放氣驅動裝置可以自動形成空氣吸入路徑和空氣排出路徑。

7、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其通過一個驅動電機周期性地驅動所述塞體的往復移動，從而方便地周期性地產生吸力，以增強持續性的按摩效果。

8、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其通過設置一個防水密封圈，從而增強了防水效果，避免水進入所述吸放氣驅動裝置的內部而使電子元器件短路而損壞。

9、本發明的另一個優勢在于提供一種產生吸力的按摩設備及其吸放氣驅動裝置，其中所述固定殼體呈彎曲地延伸，從而方便地沿著互相垂直的方向將所述吸放氣驅動裝置的腔體與驅動電機相組裝，以合理利用空間減小整個按摩裝置的尺寸，又方便使用者握持所述按摩設備以后以預定角度地將其按摩頭接觸使用者的身體部位。

10、本發明提供一種用于按摩設備的吸放氣驅動裝置，其包括：

11、一個腔體；

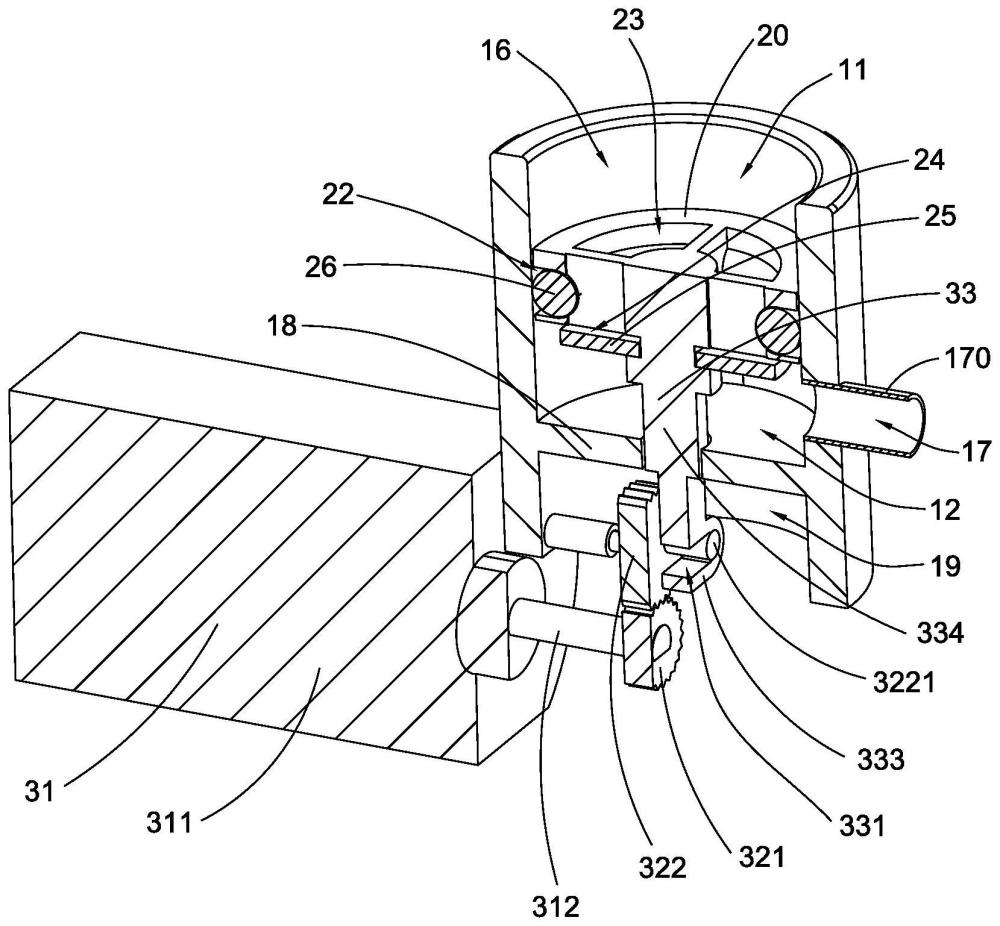

12、一個塞體，其中所述塞體將所述腔體內的空間形成分別位于所述塞體的相反兩側的一個第一腔室和一個第二腔室，其中所述第二腔室設置有一個排氣孔；以及

13、一個驅動組件，其用于驅動所述塞體移動，其中所述塞體可活動設置在所述腔體內，所述驅動組件驅動所述塞體在所述腔體中往復移動以形成吸氣過程和放氣過程，以使所述第一腔室的氣壓得以被調節，從而提供給該按摩設備所需要的吸力，并且在所述吸氣過程中，所述第一腔室內的空氣被阻止進入所述第二腔室，在所述放氣過程，至少一部分空氣從所述第一腔室被允許進入所述第二腔室而通過所述排氣孔排出所述第二腔室。

14、在一些實施例中，所述腔體的周壁形成有所述排氣孔，其連通于所述第二腔室，所述塞體具有一個或多個通氣孔，并且所述塞體設置有一個閥片，所述閥片允許或阻止所述第一腔室通過所述通氣孔連通于所述第二腔室。

15、在一些實施例中，所述腔體的所述第二腔室的底側形成有所述排氣孔，其連通于所述第二腔室，所述塞體具有一個或多個通氣孔，并且所述塞體設置有一個閥片，所述閥片允許或阻止所述第一腔室通過所述通氣孔連通于所述第二腔室。

16、在一些實施例中，所述塞體具有一個組裝槽，所述閥片是柔性材質，其設置在所述組裝槽中，在所述塞體被驅動以增大所述第一腔室時，所述組裝槽中的所述閥片與所述塞體主體的底側貼緊從而使所述通氣孔不能連通于所述第二腔室，從而使所述吸放氣驅動裝置產生該按摩設備所需要的吸力，當所述塞體被驅動以減小所述第一腔室時，所述組裝槽中的所述閥片與所述塞體主體的底側不能緊貼而產生間隙，所述第一腔室中的至少一部分空氣從所述通氣孔進入所述第二腔室，從而通過所述排氣孔排出。

17、在一些實施例中，所述驅動組件包括一個驅動電機、一個傳動單元和一個驅動桿，其中所述驅動桿連接于所述塞體，所述驅動電機在工作時，其通過所述傳動單元驅動所述驅動桿往復地周期性地移動，從而進一步地驅動所述塞體在所述腔體中往復地周期性移動。

18、在一些實施例中，所述驅動電機包括一個電機主體和一個輸出軸，所述傳動單元包括一個第一驅動齒輪和一個第二驅動齒輪，所述第二驅動齒輪包括一個偏心軸，其中所述第一驅動齒輪連接于所述驅動電機的所述輸出軸，所述第二驅動齒輪與所述第一驅動齒輪相嚙合，所述驅動桿的底端部具有一個連接孔，所述第二驅動齒輪的所述偏心軸被定位在所述驅動桿的所述連接孔中。

19、在一些實施例中，所述塞體的邊緣形成有一個環形的定位槽，所述定位槽中容置有一個柔性膠圈或柔性膠片。

20、本發明還提供一種產生吸力的按摩設備，其包括：

21、一個固定殼體；以及

22、一個吸放氣驅動裝置，其中所述吸放氣驅動裝置被固定在所述固定殼體，其中所述吸放氣驅動裝置包括：

23、一個腔體；

24、一個塞體，其中所述塞體將所述腔體內的空間形成分別位于所述塞體的相反兩側的一個第一腔室和一個第二腔室，其中所述第二腔室設置有一個排氣孔；以及

25、一個驅動組件，其用于驅動所述塞體移動，其中所述塞體可活動設置在所述腔體內，所述驅動組件驅動所述塞體在所述腔體中往復移動以形成吸氣過程和放氣過程，以使所述第一腔室的氣壓得以被調節，從而提供給該按摩設備所需要的吸力，并且在所述吸氣過程中，所述第一腔室內的空氣被阻止進入所述第二腔室，在所述放氣過程，至少一部分空氣從所述第一腔室被允許進入所述第二腔室而通過所述排氣孔排出所述第二腔室。

26、在一些實施例中，所述的產生吸力的按摩設備還包括一個柔性的按摩殼體，其中所述按摩殼體包括一個頭端殼體，其具有一個開孔，所述固定殼體具有一個端孔，所述按摩殼體的所述開孔與所述端孔相對應，并且所述固定殼體具有一個端部腔室以形成一個氣壓調節腔室，所述氣壓調節腔室與所述第一腔室相連通。

27、本發明還提供一種按摩設備的按摩方法，其包括如下步驟：

28、(a)通過一個驅動電機驅動一個傳動單元，以驅動一個驅動桿帶動一個塞體在一個腔體中移動，以增大一個第一腔室的體積，從而一個氣壓調節腔室的空氣進入所述第一腔室并被一個閥片阻止進入一個第二腔室，以使一個柔性的按摩殼體的一個開孔處產生吸力，以作用于人體部位；以及

29、(b)通過所述驅動電機驅動所述傳動單元，以驅動所述驅動桿帶動所述塞體在所述腔體中移動，以減小所述第一腔室的體積，所述閥片的移動允許所述第一腔室中的至少一部分空氣通過一個或多個通氣孔進入所述第二腔室，并從一個排氣孔排出所述第二腔室。

30、在一些實施例中，包括步驟：通過所述驅動電機驅動所述傳動單元的一個偏心軸往復地移動，從而實現所述驅動桿的往復升降運動，從而進一步地驅動所述塞體在所述腔體中的往復移動。
