本公開涉及一種動作狀態監視系統、動作狀態監視方法以及動作狀態監視程序。

背景技術：

1、在日本特開2022-034450號公報中，公開了一種對被檢者的身體的對象部位處的動作狀態進行監視的動作狀態監視系統。

2、日本特開2022-034450號公報的動作狀態監視系統中的顯示部對表示檢測動作狀態的傳感器的位置的圖標和將傳感器所檢測的動作狀態表示為自預定位置起的角度顯示的折線圖進行顯示。

技術實現思路

1、僅通過基于折線圖的角度顯示，在回顧數據時難以理解被檢者的身體的對象部位處的動作狀態。期望一種易于理解被檢者的對象部位處的動作狀態的技術。

2、本公開是鑒于以上的背景而完成的，其目的在于，提供一種能夠在回顧數據時易于理解被檢者的身體的對象部位處的動作狀態的動作狀態監視系統、動作狀態監視方法以及動作狀態監視程序。

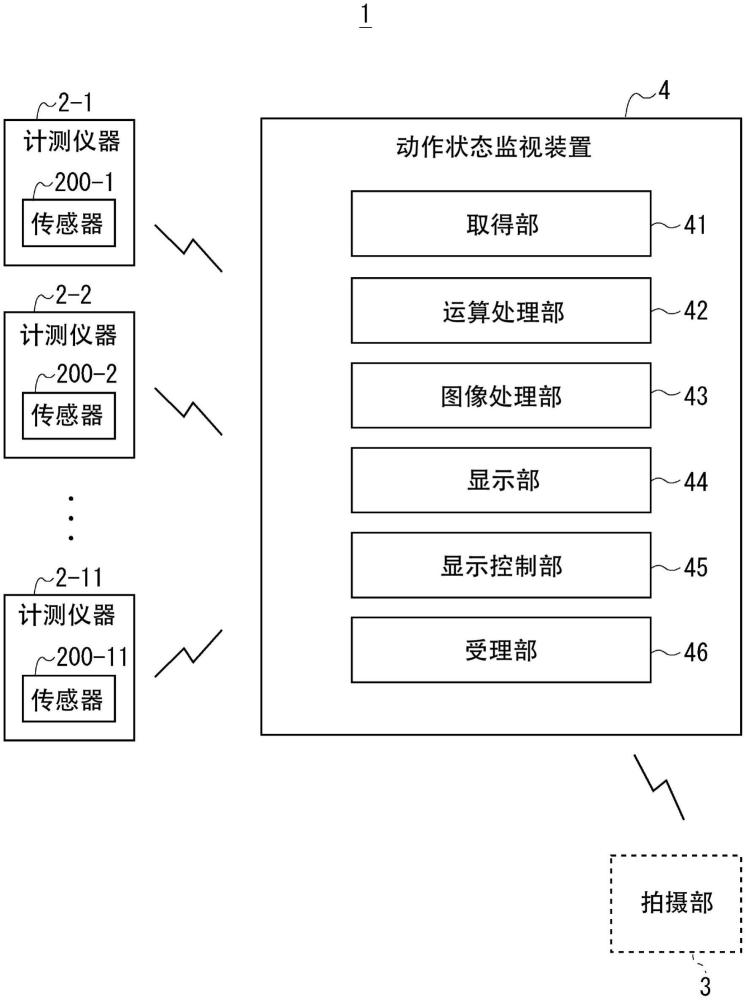

3、本公開的一個實施方式所涉及的動作狀態監視系統對被檢者的身體的對象部位處的動作狀態進行監視，并具備：運算處理部，其基于對所述動作狀態進行檢測的傳感器的檢測結果，生成表示所述動作狀態的運算結果；圖像處理部，其進行拍攝到所述動作狀態的拍攝圖像以及繪制了所述動作狀態的繪制圖像中的至少任意一個圖像的圖像處理；顯示部，其使進行了圖像處理的所述圖像與所述運算結果同步顯示。運算處理部也可以使用通過使用了過去的傳感器的檢測結果的機器學習而生成的學習完畢模型來執行運算處理。

4、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成繪制了所述動作狀態的3d模型的所述繪制圖像或者繪制了所述動作狀態的頭像的所述繪制圖像，所述顯示部顯示所生成的所述3d模型或者所述頭像的所述繪制圖像。

5、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成所述3d模型或者所述頭像的所述繪制圖像中的所述對象部位的軌跡，所述顯示部顯示包含所生成的所述軌跡的所述繪制圖像。

6、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成所述拍攝圖像中的所述對象部位的軌跡，所述顯示部顯示包含所生成的所述軌跡的所述拍攝圖像。

7、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成繪制了在所述拍攝圖像中拍到的所述動作狀態的所述3d模型或者所述頭像的所述繪制圖像中的所述對象部位的軌跡，所述顯示部顯示包含所生成的所述軌跡的所述繪制圖像。

8、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成繪制了預先生成的成為基準的所述動作狀態的所述3d模型或者所述頭像的所述繪制圖像中的所述對象部位的軌跡，所述顯示部顯示包含所生成的所述軌跡的所述繪制圖像。

9、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成繪制了在所述拍攝圖像中拍到的所述動作狀態的所述3d模型或者所述頭像的所述繪制圖像中的所述對象部位的第一軌跡，并且生成繪制了預先生成的成為基準的所述動作狀態的所述3d模型或者所述頭像的所述繪制圖像中的所述對象部位的第二軌跡，并且生成使所述第一軌跡以及所述第二軌跡合成的利薩如圖形，所述顯示部顯示所生成的所述利薩如圖形。

10、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述顯示部使所述3d模型或者所述頭像的所述繪制圖像放大或縮小來顯示。

11、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述圖像處理部生成表示所述3d模型或者所述頭像的所述繪制圖像中的所述對象部位的可動區域的圖形，所述顯示部顯示所生成的表示所述可動區域的所述圖形。

12、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述顯示部還顯示生命體征數據以及步行速度中的至少任意一個。

13、在上述動作狀態監視系統中，也可以采用如下的方式，即，所述顯示部顯示不同時刻的多個所述圖像。

14、本公開的一個方式所涉及的動作狀態監視方法使用了動作狀態監視系統而對被檢者的身體的對象部位處的動作狀態進行監視，其中，所述動作狀態監視系統具有：運算處理部，其基于對所述動作狀態進行檢測的傳感器的檢測結果，生成表示所述動作狀態的運算結果；圖像處理部，其進行拍攝到所述動作狀態的拍攝圖像以及繪制了所述動作狀態的繪制圖像中的至少任意一個圖像的圖像處理；顯示部，其使進行了圖像處理的所述圖像與所述運算結果同步顯示，所述動作狀態監視方法具備：基于所述檢測結果而生成表示所述動作狀態的所述運算結果的步驟；進行所述圖像的圖像處理的步驟；使進行了圖像處理的所述圖像與所述運算結果同步顯示的步驟。

15、本公開的一個方式所涉及的動作狀態監視程序使動作狀態監視系統所含的計算機執行對被檢者的身體的對象部位處的動作狀態進行監視的處理，其中，所述動作狀態監視系統具有：運算處理部，其基于對所述動作狀態進行檢測的傳感器的檢測結果，生成表示所述動作狀態的運算結果；圖像處理部，其進行拍攝到所述動作狀態的拍攝圖像以及繪制了所述動作狀態的繪制圖像中的至少任意一個圖像的圖像處理；顯示部，其使進行了圖像處理的所述圖像與所述運算結果同步顯示，所述動作狀態監視程序使所述計算機執行如下的步驟，即：基于所述檢測結果而生成表示所述動作狀態的所述運算結果的步驟；進行所述圖像的圖像處理的步驟；使進行了圖像處理的所述圖像與所述運算結果同步顯示的步驟。

16、根據本公開，能夠提供一種在回顧數據時能夠易于理解被檢者的身體的對象部位處的動作狀態的動作狀態監視系統、動作狀態監視方法以及動作狀態監視程序。

17、本公開的上述和其他目的、特征和優點將從下文給出的詳細描述和附圖中得到更充分的理解。

技術特征：

1.一種動作狀態監視系統，其對被檢者的身體的對象部位處的動作狀態進行監視，并具備：

2.如權利要求1所述的動作狀態監視系統，其中，

3.如權利要求2所述的動作狀態監視系統，其中，

4.如權利要求2所述的動作狀態監視系統，其中，

5.如權利要求2所述的動作狀態監視系統，其中，

6.如權利要求2所述的動作狀態監視系統，其中，

7.如權利要求2所述的動作狀態監視系統，其中，

8.如權利要求2所述的動作狀態監視系統，其中，

9.如權利要求2所述的動作狀態監視系統，其中，

10.如權利要求1所述的動作狀態監視系統，其中，

11.如權利要求1所述的動作狀態監視系統，其中，

12.一種動作狀態監視方法，其使用了動作狀態監視系統而對被檢者的身體的對象部位處的動作狀態進行監視，其中，

13.一種動作狀態監視程序產品，其使動作狀態監視系統所含的計算機執行對被檢者的身體的對象部位處的動作狀態進行監視的處理，其中，

技術總結
本公開提供能夠易于理解被檢者的身體的對象部位處的動作狀態的動作狀態監視系統、動作狀態監視方法以及動作狀態監視程序產品。本公開所涉及的動作狀態監視系統對被檢者的身體的對象部位處的動作狀態進行監視，并具備：運算處理部，其基于對動作狀態進行檢測的傳感器的檢測結果，生成表示動作狀態的運算結果；圖像處理部，其進行拍攝到動作狀態的拍攝圖像以及繪制了動作狀態的繪制圖像中的至少任意一個圖像的圖像處理；顯示部，其使進行了圖像處理的圖像與運算結果同步顯示。

技術研發人員：小林誠,加藤禎章,松本大河
受保護的技術使用者：豐田自動車株式會社
技術研發日：
技術公布日：2025/4/24
