本發明涉及腫瘤化療護理器械，具體是一種腫瘤化療專用的護理裝置。

背景技術：

1、化療是化學藥物治療的簡稱，通過使用化學治療藥物殺滅癌細胞達到治療目的，化療是目前治療癌癥最有效的手段之一，和手術、放療一起并稱癌癥的三大治療手段，手術和放療屬于局部治療，只對治療部位的腫瘤有效，對于潛在的轉移病灶和已經發生臨床轉移的癌癥就難以發揮有效治療了，而化療是一種全身治療的手段，無論采用什么途徑給藥，化療藥物都會隨著血液循環遍布全身的絕大部分器官和組織，因此，對一些有全身播撒傾向的腫瘤及已經轉移的中晚期腫瘤，化療都是主要的治療手段。

2、目前在腫瘤科化療護理中，都是作業人員通過手動來對需要化療護理的藥物進行配藥混合，導致混合不均勻，同時增加作業人員的勞動強度，降低工作效率，不利于人們的使用，因此，本領域技術人員提供了一種腫瘤化療專用的護理裝置(具體參閱專利號：cn202023343148.5)，包括底板，所述底板頂部的兩側均固定連接有固定柱，所述固定柱的頂部固定連接有殼體，所述殼體的頂部固定連接有第一電機，所述第一電機轉軸的表面固定連接有轉動桿，所述轉動桿的左端固定連接有第一錐形齒輪，所述第一錐形齒輪的底部嚙合有第二錐形齒輪，本發明，通過設置第一電機、轉動桿、第一錐形齒輪、第二錐形齒輪、螺紋桿和活動塊，能夠對橫板進行移動，通過設置第二電機、攪拌桿和攪拌葉，能夠對攪拌箱的內部進行攪拌，使腫瘤科化療護理中，不需要通過作業人員手動來進行配藥混合，使藥物混合均勻，同時降低作業人員的勞動強度，提高工作效率，有利于人們的使用。

3、化療完畢之后，患者首先需要的是休息，而治療會對患者的免疫力和消化系統會造成極大的破壞，導致患者的腸胃消化不良，幾乎所有的患者在術后輕度睡眠時都會發生多次嘔吐的現象，因周圍沒人，導致不能及時嘔吐至痰盂內，導致清理較為麻煩，同時影響病房環境，且長時間躺在病床上，會造成一些患者血液不循環導致肌肉萎縮的情況，這時就需按摩來緩解。

技術實現思路

1、本發明的目的在于：為了解決化療完畢之后，患者首先需要的是休息，而治療會對患者的免疫力和消化系統會造成極大的破壞，導致患者的腸胃消化不良，幾乎所有的患者在術后輕度睡眠時都會發生多次嘔吐的現象，因周圍沒人，導致不能及時嘔吐至痰盂內，導致清理較為麻煩，同時影響病房環境，且長時間躺在病床上，會造成一些患者血液不循環導致肌肉萎縮的情況，這時就需按摩來緩解的問題，提供一種腫瘤化療專用的護理裝置。

2、為實現上述目的，本發明提供如下技術方案：一種腫瘤化療專用的護理裝置，包括：

3、固定裝置，用于對腫瘤科用化療護理所需零部件進行支撐及保護；

4、移動裝置，位于固定裝置內部的一側；

5、按摩組件，位于移動裝置的一側且位于固定裝置的內部；

6、所述移動裝置包括移動板，所述移動板頂部的兩側皆設有電動推桿，兩組所述電動推桿的頂部皆設有固定架，兩組所述固定架的內部皆設有多組限位滾輪，多組所述限位滾輪的外側皆設有滑槽兩組所述固定架的頂部皆設有連接架，所述移動板頂部中間位置處的兩側皆設有固定塊，兩組所述固定塊靠近電動推桿的一側皆設有把手，兩組所述固定塊遠離把手的一側設有彈性件，兩組所述彈性件遠離固定塊的一側設有夾持架，所述按摩組件包括旋轉桿，所述旋轉桿的一側設有電機，所述旋轉桿兩端的底部皆設有伸縮桿，所述旋轉桿的頂部設有橫板，所述橫板的內部設有多組按摩棒，多組所述按摩棒的底部皆設有連接軸。

7、作為本發明再進一步的方案：所述固定裝置包括支架，所述支架靠近移動板一側的中間位置處設有遙控器，所述支架底部的四角處皆設有連接架，四組所述連接架的底部皆設有萬向輪，所述支架底部的中間位置處設有置物架。

8、作為本發明再進一步的方案：兩組所述伸縮桿的底部皆設有支撐架，兩組所述伸縮桿皆通過支撐架與支架固定連接。

9、作為本發明再進一步的方案：所述支架頂部的一側設有壓力感應裝置，兩組所述電動推桿遠離固定塊的一側皆設有消毒除臭裝置。

10、作為本發明再進一步的方案：多組所述按摩棒的底部皆設有彈簧，多組所述連接軸的底部皆設有滾輪。

11、作為本發明再進一步的方案：所述旋轉桿外部的表面設有多組轉動塊，每相鄰兩組所述轉動塊之間的夾角為72°。

12、與現有技術相比，本發明的有益效果是：

13、1、通過設置的移動裝置，當患者需要嘔吐時，患者起身，壓力感應裝置產生信號，使兩組固定架向外移動，固定架內部的多組限位滾輪則在連接架的滑槽內移動，將移動板向外移動，使痰盂伸出裝置，患者即可進行嘔吐，當患者重新躺至床上后，壓力感應裝置產生信號，使痰盂收回，并通過消毒除臭裝置，進行消毒殺菌除臭，同時可將兩組把手向外拉，使兩組夾持架向外移動，即可將痰盂取下或裝回，然后松開把手，夾持架在彈性件的作用下，夾緊痰盂，可自行彈出，以方便患者嘔吐物的收集工作，并可滿足不同大小痰盂的夾持工作；

14、2、通過設置的按摩組件，當患者需要進行按摩護理時，通過遙控器啟動伸縮桿，將旋轉軸抬升，然后啟動電機，電機帶動著旋轉軸轉動，因旋轉軸上設有多組轉動塊，通過按摩棒底部的滾輪使多組按摩棒交替升起，以達到按摩的目的，按摩完成后，將伸縮桿收回，通過彈簧使按摩棒收回原位，可實現對病人的身體進行按摩的目的，避免了病人長期臥病在床，血液不循環導致肌肉萎縮的情況。

技術特征：

1.一種腫瘤化療專用的護理裝置，其特征在于，包括：

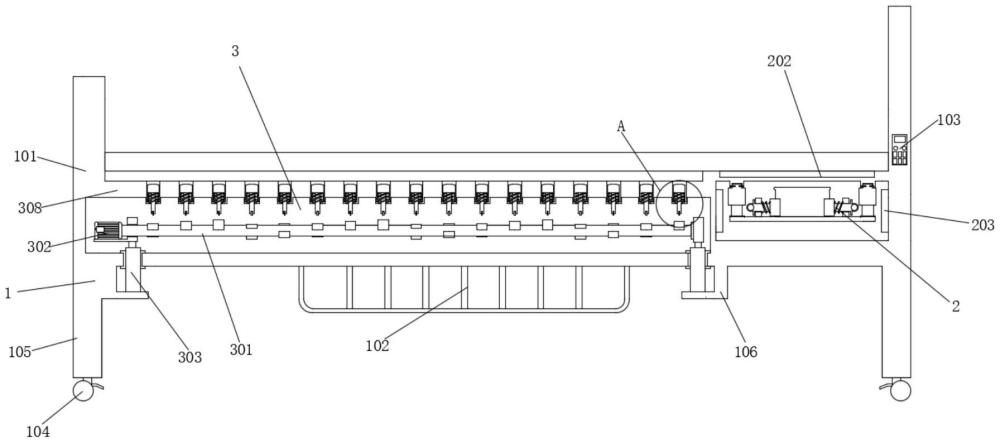

2.根據權利要求1所述的一種腫瘤化療專用的護理裝置，其特征在于，所述固定裝置(1)包括支架(101)，所述支架(101)靠近移動板(201)一側的中間位置處設有遙控器(103)，所述支架(101)底部的四角處皆設有連接架(105)，四組所述連接架(105)的底部皆設有萬向輪(104)，所述支架(101)底部的中間位置處設有置物架(102)。

3.根據權利要求1所述的一種腫瘤化療專用的護理裝置，其特征在于，兩組所述伸縮桿(303)的底部皆設有支撐架(106)，兩組所述伸縮桿(303)皆通過支撐架(106)與支架(101)固定連接。

4.根據權利要求1所述的一種腫瘤化療專用的護理裝置，其特征在于，所述支架(101)頂部的一側設有壓力感應裝置(202)，兩組所述電動推桿(2010)遠離固定塊(206)的一側皆設有消毒除臭裝置(203)。

5.根據權利要求1所述的一種腫瘤化療專用的護理裝置，其特征在于，多組所述按摩棒(305)的底部皆設有彈簧(306)，多組所述連接軸(304)的底部皆設有滾輪(307)。

6.根據權利要求1所述的一種腫瘤化療專用的護理裝置，其特征在于，所述旋轉桿(301)外部的表面設有多組轉動塊(309)，每相鄰兩組所述轉動塊(309)之間的夾角為72°。

技術總結
本發明公開了一種腫瘤化療專用的護理裝置，涉及化療護理器械技術領域，包括：固定裝置，用于對腫瘤科用化療護理所需零部件進行支撐及保護；移動裝置，位于固定裝置內部的一側；按摩組件，位于移動裝置的一側且位于固定裝置的內部。本發明，伸縮桿將旋轉桿抬升，電機帶動著旋轉桿轉動，按摩棒交替升起，進行按摩，當需嘔吐時，患者起身，壓力感應裝置控制移動板向外移動，使痰盂伸出裝置，進行嘔吐，然后患者躺下，壓力感應裝置控制移動板收回，且通過夾持架移動，進行痰盂更換，并通過彈性件夾緊痰盂，此裝置可自行彈出，方便患者嘔吐物的收集工作，可實現對病人的身體進行按摩的目的，避免了長期臥病在床血液不循環導致肌肉萎縮的情況。

技術研發人員：羅曉華,劉春云,陳大朝,黃喜順,賴偉華,黃戀,邵小金,陳佳琪,林丹萍,陳雯,胡月玲,王麗紅,施麗蕊
受保護的技術使用者：中國人民解放軍聯勤保障部隊第九〇九醫院
技術研發日：
技術公布日：2025/3/10
