本申請涉及醫療器械，尤其涉及一種打褶折疊一體裝置。

背景技術：

1、球囊導管介入治療已經成為全球范圍內治療心血管疾病的主要方法之一。為了使球囊導管的球囊在血管內有良好通過性，需要通過設備把球囊折疊為小直徑狀態。相關技術中，球囊折疊機都是分別有打褶頭和折疊頭配合完成球囊折疊，過程如下：先將球囊送入打褶頭把球囊打褶出多個褶翼，再把打褶好褶翼的球囊送入折疊頭中，通過折疊頭把褶翼圍繞球囊中心環抱折疊，完成將球囊折疊為小直徑狀態。

2、相關技術中，因為球囊的打褶過程和折疊過程分別使用兩個頭工作，在打褶頭和折疊頭閉合、張開以及球囊轉移的過程中，經常出現劃傷球囊的情況。同時，因為打褶頭和折疊頭的形狀和工作狀態均不相同，轉移過程中容易損傷球囊的親水涂層或藥物涂層，造成球囊親水涂層或藥物涂層不完整和脫落，從而影響手術的效果。

3、此外，相關技術中，折疊機沒有同軸度保證裝置，都是靠芯軸平直度和推送裝置與工作頭的同軸度，來保證球囊與工作頭的同軸度。因此，在球囊的轉移過程中，容易出現因芯軸不平直、推送裝置出現偏移等情況時，造成球囊打褶和折疊過程中因與工作頭同軸度不好，而出現打褶翼大小不均勻、打褶翼數不正常、球囊折疊效果不良、被劃傷和有壓傷等異常情況。

技術實現思路

1、本申請實施例提供一種打褶折疊一體裝置，將球囊的打褶和折疊設為一體，避免了球囊的轉移過程，以至少部分的解決上述技術問題。

2、為了實現上述目的，根據本申請提供一種打褶折疊一體裝置，包括：

3、底座，底座上設有用于連接固定球囊的第一中心固定件和第二中心固定件，第一中心固定件和第二中心固定件呈同軸且間隔設置；

4、轉盤，以用于實現球囊的卷握折疊，轉盤可轉動地連接在底座上，轉盤位于第一中心固定件和第二中心固定件之間，且轉盤、第一中心固定件和第二中心固定件呈同軸設置；以及，

5、多個打褶頭，多個打褶頭均活動安裝于轉盤上，多個打褶頭圍繞同一圓心呈圓周均布，以實現球囊的打褶。

6、可選地，多個打褶頭能夠分成多組形狀相同的打褶頭組，多組打褶頭組呈中心對稱且圓周均布，以用于對球囊進行打褶，并形成不同數量的褶翼。

7、可選地，一種打褶折疊一體裝置還包括多個周向電機和多個徑向電機，至少部分打褶頭與周向電機連接，以使相鄰的多個打褶頭拼接形成打褶頭組；至少部分打褶頭與徑向電機連接，以實現打褶頭的閉合或張開。

8、可選地，打褶頭包括多個第一打褶頭，多個第一打褶頭之間能夠相互組合，以形成二組打褶頭組、三組打褶頭組、四組打褶頭組或六組打褶頭組中至少一種。

9、可選地，打褶頭包括多個第一打褶頭和多個第二打褶頭，多個第一打褶頭和多個第二打褶頭之間能夠相互組合，以形成二組打褶頭組、三組打褶頭組、四組打褶頭組和六組打褶頭組中至少一種；其中，至少兩個相鄰的第一打褶頭能夠組合形成一個第二打褶頭；其中，相鄰的至少兩個第一打褶頭能夠組合形成與第二打褶頭相同的形狀。

10、可選地，第一打褶頭和第二打褶頭均設有四個，其中，第一打褶頭和第二打褶頭呈中心對稱且圓周均布，兩個第二打褶頭呈相鄰布置，且位于兩個第一打褶頭之間。

11、可選地，打褶頭包括固定件和多種拆卸件，固定件固定在轉盤上，多種拆卸件擇一安裝于固定件，多個打褶頭上的同一種拆卸件的近心端閉合后形成中心孔，不同種拆卸件閉合后能夠形成不同大小的中心孔。

12、可選地，固定件內設有用于球囊定型的加熱棒和/或用于檢測溫度的熱傳感器。

13、可選地，第一中心固定件和第二中心固定件上均設有安裝孔，每一安裝孔活動連接有多個調節件，多個調節件圍合形成可供球囊固定的固定孔，且多個調節件能夠調節固定孔的大小。

14、可選地，一種打褶折疊一體裝置還包括多個連接件，第一中心固定件和第二中心固定件之間通過多個連接件連接，多個連接件沿同一圓心呈圓周均布。

15、本申請實施例的打褶折疊一體裝置中，將打褶頭設置在轉盤上，故在球囊打褶完成后，通過直接轉動打褶頭的方式直接對球囊進行折疊，折疊效果更好，且去除了球囊在打褶和折疊過程中的轉移步驟，能夠避免因轉移在不同工作頭之間而產生劃傷球囊的情況，且防止球囊的親水涂層或藥物涂層不完整或脫落現象，提高產品打褶折疊的合格率，也能夠避免影響手術效果。同時，由于第一中心固定件、轉盤和第二中心固定件呈同軸設置，并且去除了球囊轉移過程的影響，因此能夠保證球囊、第一中心固定件、第二中心固定件和多個打褶頭之間的同軸度，簡化了球囊的打褶折疊過程，進而提高球囊打褶和折疊的合格率。

16、本申請的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種打褶折疊一體裝置，其特征在于，包括：

2.根據權利要求1所述的一種打褶折疊一體裝置，其特征在于，多個所述打褶頭能夠分成多組形狀相同的打褶頭組，多組所述打褶頭組呈中心對稱且圓周均布，以用于對球囊進行打褶，并形成不同數量的褶翼。

3.根據權利要求2所述的一種打褶折疊一體裝置，其特征在于，還包括多個周向電機和多個徑向電機，至少部分所述打褶頭與所述周向電機連接，以使相鄰的多個所述打褶頭拼接形成所述打褶頭組；至少部分所述打褶頭與所述徑向電機連接，以實現所述打褶頭的閉合或張開。

4.根據權利要求1-3中任一項所述的一種打褶折疊一體裝置，其特征在于，所述打褶頭包括多個第一打褶頭，多個所述第一打褶頭之間能夠相互組合，以形成二組打褶頭組、三組打褶頭組、四組打褶頭組和六組打褶頭組中至少一種。

5.根據權利要求1-3中任一項所述的一種打褶折疊一體裝置，其特征在于，所述打褶頭包括多個第一打褶頭和多個第二打褶頭，多個所述第一打褶頭和多個所述第二打褶頭之間能夠相互組合，以形成二組打褶頭組、三組打褶頭組、四組打褶頭組和六組打褶頭組中至少一種；其中，相鄰的至少兩個所述第二打褶頭能夠組合形成與所述第一打褶頭相同的形狀。

6.根據權利要求5所述的一種打褶折疊一體裝置，其特征在于，所述第一打褶頭和所述第二打褶頭均設有四個；其中，所述第一打褶頭和所述第二打褶頭呈中心對稱且圓周均布，兩個所述第二打褶頭呈相鄰布置，且位于兩個所述第一打褶頭之間。

7.根據權利要求1所述的一種打褶折疊一體裝置，其特征在于，所述打褶頭包括固定件和多種拆卸件，所述固定件固定在所述轉盤上，多種所述拆卸件擇一安裝于所述固定件，多個所述打褶頭上的同一種所述拆卸件的近心端閉合后形成中心孔，不同種所述拆卸件閉合后能夠形成不同大小的所述中心孔。

8.根據權利要求7所述的一種打褶折疊一體裝置，其特征在于，所述固定件內設有用于球囊定型的加熱棒和/或用于檢測溫度的熱傳感器。

9.根據權利要求1所述的一種打褶折疊一體裝置，其特征在于，所述第一中心固定件和所述第二中心固定件上均設有安裝孔，每一所述安裝孔活動連接有多個調節件，多個所述調節件圍合形成可供球囊固定的固定孔，且多個所述調節件能夠調節所述固定孔的大小。

10.根據權利要求1所述的一種打褶折疊一體裝置，其特征在于，還包括多個連接件，所述第一中心固定件和所述第二中心固定件之間通過多個所述連接件連接，多個所述連接件沿同一圓心呈圓周均布。

技術總結

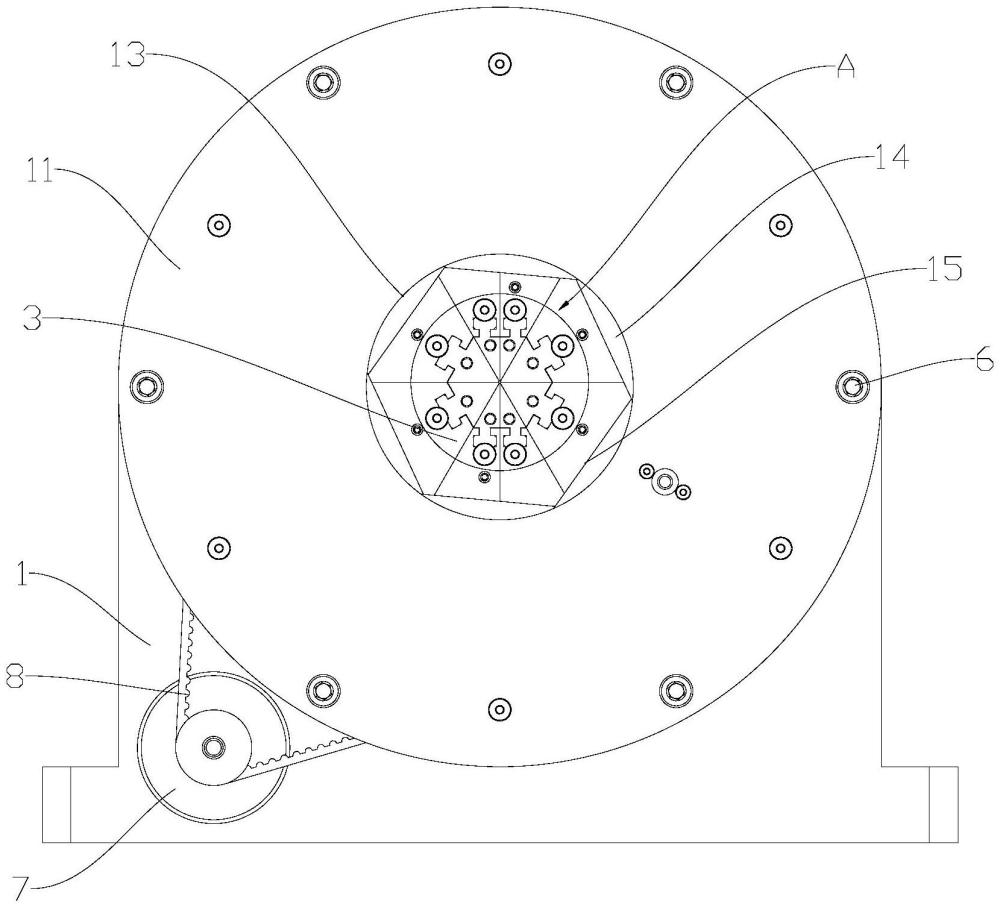

本發明涉及一種打褶折疊一體裝置，包括底座、轉盤和多個打褶頭；底座上設有用于連接固定球囊的第一中心固定件和第二中心固定件，第一中心固定件和第二中心固定件呈同軸且間隔設置；轉盤用于實現球囊的卷握折疊；多個打褶頭均活動安裝于轉盤上多個打褶頭圍繞同一圓心呈圓周均布，以實現球囊的打褶；在球囊打褶完成后，通過直接轉動打褶頭的方式對球囊進行折疊，折疊效果更好，且去除球囊的轉移步驟，能夠避免劃傷球囊的情況，提高產品打褶折疊的合格率，避免影響手術效果，簡化了球囊的打褶折疊過程，進而提高球囊打褶和折疊的合格率。

技術研發人員：孫令勝,王琴琴
受保護的技術使用者：易生科技（北京）有限公司
技術研發日：
技術公布日：2025/3/10
