本技術涉及醫療器械，具體涉及一種富血小板血漿與凝血酶溶液混合裝置。

背景技術：

1、在醫療領域中，經常需要制備富血小板血漿凝膠，目前在制備富血小板血漿凝膠的過程中，通常是將富血小板血漿和凝血酶溶液先后加入到注射器內，再使用注射器的活塞對注射器內的液體加壓使其混合后由注射器的前端輸出，操作麻煩、混合效率低。

2、在公開號為cn214486683u的中國專利申請中，描述了一種骨粉與富血小板血漿、凝血酶溶液混合裝置，能夠將骨粉與富血小板血漿、凝血酶溶液進行混合，但是該混合裝置不適用于單獨對富血小板血漿及凝血酶溶液進行混合來制備富血小板血漿凝膠，且為了減少富血小板血漿和凝血酶溶液的損耗，需要使輸送富血小板血漿和凝血酶溶液的管徑較小，如圖1所示，如果直接用模具制作出一體式的三通接頭，即需要在模具內放置兩個交叉細長的芯棒10，此類模具制作難度大、成本高、壽命短。

技術實現思路

1、本實用新型的目的在于提供一種富血小板血漿與凝血酶溶液混合裝置，其制作容易，成本大大降低，模具使用壽命長，容易批量生產。

2、為解決上述技術問題，本實用新型采用了以下方案：

3、一種富血小板血漿與凝血酶溶液混合裝置，包括三通接頭，三通接頭上設有兩個用于安裝注射針座的安裝座，三通接頭與安裝座相對的另一側上設有兩個用于安裝針管的安裝孔，兩個安裝孔之間的距離小于兩個安裝座之間的距離。三通接頭呈空心殼體狀。其作用為，通過三通接頭上安裝座及安裝孔的設置，在用模具制作三通接頭時，僅需在模具內放置一塊具有兩個注射針座外輪廓和兩根用于形成安裝孔的直管的芯塊即可，無需再模具內交叉設置細長芯棒，制作容易，成本大大降低，模具使用壽命長，容易批量生產。

4、進一步的，所述安裝座上設有注射針座，安裝孔上設有針管，針管呈z形狀，針管與注射針座相連接。注射針座采用現有技術，z形針管通過掰彎現有技術中的直線型針管即可形成。其作用為，通過將現有技術中的注射針座和針管安裝在三通接頭上，能夠實現富血小板血漿及凝血酶溶液的混合，制造容易，容易實現批量生產。

5、進一步的，所述注射針座遠離針管的一端連接有針筒，針筒內設有活塞桿。針筒及活塞桿為現有技術中的注射器的一部分。其作用為，通過針筒的設置，能夠用于存放富血小板血漿或凝血酶溶液。

6、進一步的，還包括推板，所述推板與兩個活塞桿遠離三通接頭的一端相連接。其作用為，通過推板的設置，能夠用一根拇指同時推動兩根活塞桿，使富血小板血漿和凝血酶溶液能夠同時進入到三通接頭內。

7、進一步的，還包括把手，把手上設有用于夾持針筒外壁的卡槽，針筒外壁上設有翼片，翼片的前端緊貼卡槽的后端。其作用為，通過卡槽的設置，能夠對針筒進行固定。

8、進一步的，所述把手包括握持位，卡槽設于握持位上方，卡槽與握持位之間朝向三通接頭的一端設有凹面。其作用為，通過凹面的設置，便于在用手握住握持位時，將食指第一指節按壓在凹面上。

9、進一步的，所述握持位與三通接頭之間的距離大于凹面與三通接頭之間的距離。其作用為，通過凹面和握持位的位置關系，能夠縮短推板與握持位之間的距離，方便拇指能更輕松地按壓推板。

10、進一步的，所述針筒包括一個用于輸入富血小板血漿的第一針筒和一個用于輸入凝血酶溶液的第二針筒，第一針筒的內徑大于第二針筒的內徑。

11、進一步的，所述推板背向三通接頭一面設有防滑條。其作用為，通過防滑條的設置，能夠防止拇指按壓推板時打滑。

12、進一步的，還包括噴頭，所述噴頭包括相對設置的大端和小端，三通接頭設有安裝孔的一端與噴頭大端相連接，大端的內孔錐度與三通接頭設有安裝孔的一端的外壁錐度相同且尺寸相匹配。其作用為，通過噴頭的設置，能夠將混合后的富血小板凝膠排出。

13、本實用新型具有的有益效果：

14、1、通過三通接頭上安裝座及安裝孔的設置，在用模具制作三通接頭時，僅需在模具內放置一塊具有兩個注射針座外輪廓和兩根用于形成安裝孔的直管的芯塊即可，無需再模具內交叉設置細長芯棒，制作容易，成本大大降低，模具使用壽命長，容易批量生產；

15、2、通過將現有技術中的注射針座和針管安裝在三通接頭上，能夠實現富血小板血漿及凝血酶溶液的混合，制造容易，容易實現批量生產。

技術特征：

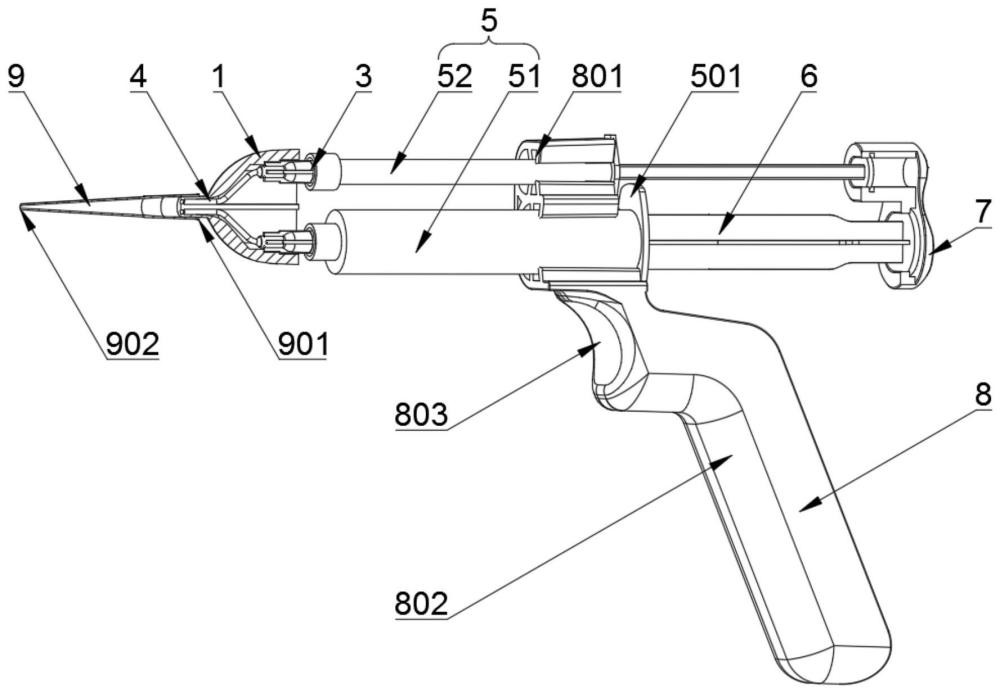

1.一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：包括三通接頭(1)，三通接頭(1)上設有兩個用于安裝注射針座(3)的安裝座(101)，三通接頭(1)與安裝座(101)相對的另一側上設有兩個用于安裝針管(4)的安裝孔(102)，兩個安裝孔(102)之間的距離小于兩個安裝座(101)之間的距離。

2.根據權利要求1所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：所述安裝座(101)上設有注射針座(3)，安裝孔(102)上設有針管(4)，針管(4)呈z形狀，針管(4)與注射針座(3)相連接。

3.根據權利要求2所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：所述注射針座(3)遠離針管(4)的一端連接有針筒(5)，針筒(5)內設有活塞桿(6)。

4.根據權利要求3所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：還包括推板(7)，所述推板(7)與兩個活塞桿(6)遠離三通接頭(1)的一端相連接。

5.根據權利要求4所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：還包括把手(8)，把手(8)上設有用于夾持針筒(5)外壁的卡槽(801)，針筒(5)外壁上設有翼片(501)，翼片(501)的前端緊貼卡槽(801)的后端。

6.根據權利要求5所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：所述把手(8)包括握持位(802)，卡槽(801)設于握持位(802)上方，卡槽(801)與握持位(802)之間朝向三通接頭(1)的一端設有凹面(803)。

7.根據權利要求6所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：所述握持位(802)與三通接頭(1)之間的距離大于凹面(803)與三通接頭(1)之間的距離。

8.根據權利要求3所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：所述針筒(5)包括一個用于輸入富血小板血漿的第一針筒(51)和一個用于輸入凝血酶溶液的第二針筒(52)，第一針筒(51)的內徑大于第二針筒(52)的內徑。

9.根據權利要求4所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：所述推板(7)背向三通接頭(1)一面設有防滑條(701)。

10.根據權利要求3所述的一種富血小板血漿與凝血酶溶液混合裝置，其特征在于：還包括噴頭(9)，所述噴頭(9)包括相對設置的大端(901)和小端(902)，三通接頭(1)設有安裝孔(102)的一端與噴頭(9)大端(901)相連接，大端(901)的內孔錐度與三通接頭(1)設有安裝孔(102)的一端的外壁錐度相同且尺寸相匹配。

技術總結
本技術公開了一種富血小板血漿與凝血酶溶液混合裝置，包括三通接頭，三通接頭上設有兩個用于安裝注射針座的安裝座，三通接頭與安裝座相對的另一側上設有兩個用于安裝針管的安裝孔，兩個安裝孔之間的距離小于兩個安裝座之間的距離。所述安裝座上設有注射針座，安裝孔上設有針管，針管呈Z形狀，針管與注射針座相連接。所述注射針座遠離針管的一端連接有針筒，針筒內設有活塞桿。還包括推板，所述推板與兩個活塞桿遠離三通接頭的一端相連接。所述把手包括握持位，卡槽設于握持位上方，卡槽與握持位之間朝向三通接頭的一端設有凹面。本技術制作容易，成本大大降低，模具使用壽命長，容易批量生產。
