本技術涉及醫療輔助器械，具體為一種兒科藥片剪切裝置。

背景技術：

1、兒童正處于生長發育的關鍵時期,機體的各項機能相較成人還不完善,醫院使用的藥物中，不僅是按照成人需求的劑量進行生產的，而且在醫院的用藥中占了很大的比重，因此就需要對常規藥片進行分割，才能起到降低一次用藥劑量的作用。

2、目前傳統的切割裝置上的剪切刀片與裝置主體之間大多采用螺栓進行固定連接，在需要拆卸更換時，需要使用螺絲刀對螺栓進行一一拆卸，拆卸較為費時費力，而且在藥片剪切完成后還需要人工進行收集，增添了工作人員的勞動強度，故而提出一種兒科藥片剪切裝置來解決上述所提出的技術問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種兒科藥片剪切裝置，具備便于對剪切刀片進行拆卸更換，便于對藥片進行收集等優點，解決了目前傳統的切割裝置上的剪切刀片與裝置主體之間大多采用螺栓進行固定連接，在需要拆卸更換時，需要使用螺絲刀對螺栓進行一一拆卸，拆卸較為費時費力，而且在藥片剪切完成后還需要人工進行收集，增添了工作人員的勞動強度的問題。

3、(二)技術方案

4、為實現上述便于對剪切刀片進行拆卸更換，便于對藥片進行收集的目的，本實用新型提供如下技術方案：一種兒科藥片剪切裝置，包括底座和剪切刀座，所述底座的頂部設置有固定柱，所述固定柱的頂部設置有固定橫板，所述剪切刀座位于底座的上方且位于固定柱的右側，所述底座的頂部設置有位于固定柱右側的剪切座，所述底座的頂部設置有位于剪切座右側的收集框，所述固定柱的右側壁設置有與剪切座頂部貼合的下料組件，所述剪切刀座的頂部設置有卡接框，所述固定橫板的底部設置有位于固定柱右側的電動液壓推桿，所述電動液壓推桿的輸出端設置有一端延伸至卡接框內部并與其卡接的卡接組件；

5、所述下料組件包括螺紋桿，所述固定柱的右側壁設置有螺紋桿，所述螺紋桿的外部設置有第一錐齒輪，所述固定柱的右側壁設置有位于螺紋桿上方的限位桿，所述螺紋桿的外部設置有螺紋筒，所述螺紋筒的頂部設置有套在限位桿外部的限位塊，所述固定柱的右側壁設置有位于螺紋桿下方的伺服電機，所述伺服電機的輸出軸處設置有與第一錐齒輪外部嚙合的第二錐齒輪，所述螺紋筒的右側壁設置有矩形限位框，所述矩形限位框與剪切座的頂部緊密貼合；

6、所述卡接組件包括限位框，所述電動液壓推桿的輸出端設置有一端延伸至卡接框內部的限位框，所述限位框的內底壁設置有一端延伸至其頂部的按壓板，所述按壓板的數量為兩個且分別位于電動液壓推桿的左右兩側，兩個所述按壓板之間設置有壓縮彈簧，兩個所述按壓板的相背側均設置有卡接軸，兩個所述卡接軸的相背側分別延伸至卡接框的左右兩側。

7、優選的，所述矩形限位框的內部為中空且其頂部和底部均呈開口狀設計。

8、優選的，所述限位桿的右側壁固定連接有擋塊。

9、優選的，所述限位框的頂部開設有與按壓板移動軌跡相適配的長條孔，長條孔的數量為兩個且呈左右對稱分布。

10、優選的，所述卡接框的左右兩側壁均開設有與卡接軸相適配的卡接穿孔。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了一種兒科藥片剪切裝置，具備以下

13、有益效果：

14、1、該兒科藥片剪切裝置，通過設置卡接組件，當需要對剪切刀片進行拆卸更換時，按壓左右兩個按壓板，在壓縮彈簧的配合使用下，使得兩個卡接軸相對移動，直至兩個卡接軸均移動至限位框的內部，此時向下拉動剪切刀座帶動卡接框從限位框的外部移出，進而實現便于對剪切刀片進行拆卸更換的目的，無需使用螺絲刀對螺栓進行一一拆卸，拆卸較為便捷，提高了裝置的實用性。

15、2、該兒科藥片剪切裝置，通過設置下料組件，當矩形限位框內部的藥片被剪切刀座剪切完成后，啟動伺服電機通過輸出軸帶動第二錐齒輪旋轉，由第二錐齒輪和第一錐齒輪的配合使用，使得螺紋桿旋轉帶動螺紋筒推動矩形限位框向右移動，直至矩形限位框移動至收集框的正上方，剪切的藥片由矩形限位框的底部落入收集框的內部，完成便于對藥片進行收集的目的，無需人工進行收集，降低了工作人員的勞動強度，進一步提高了裝置的實用性。

技術特征：

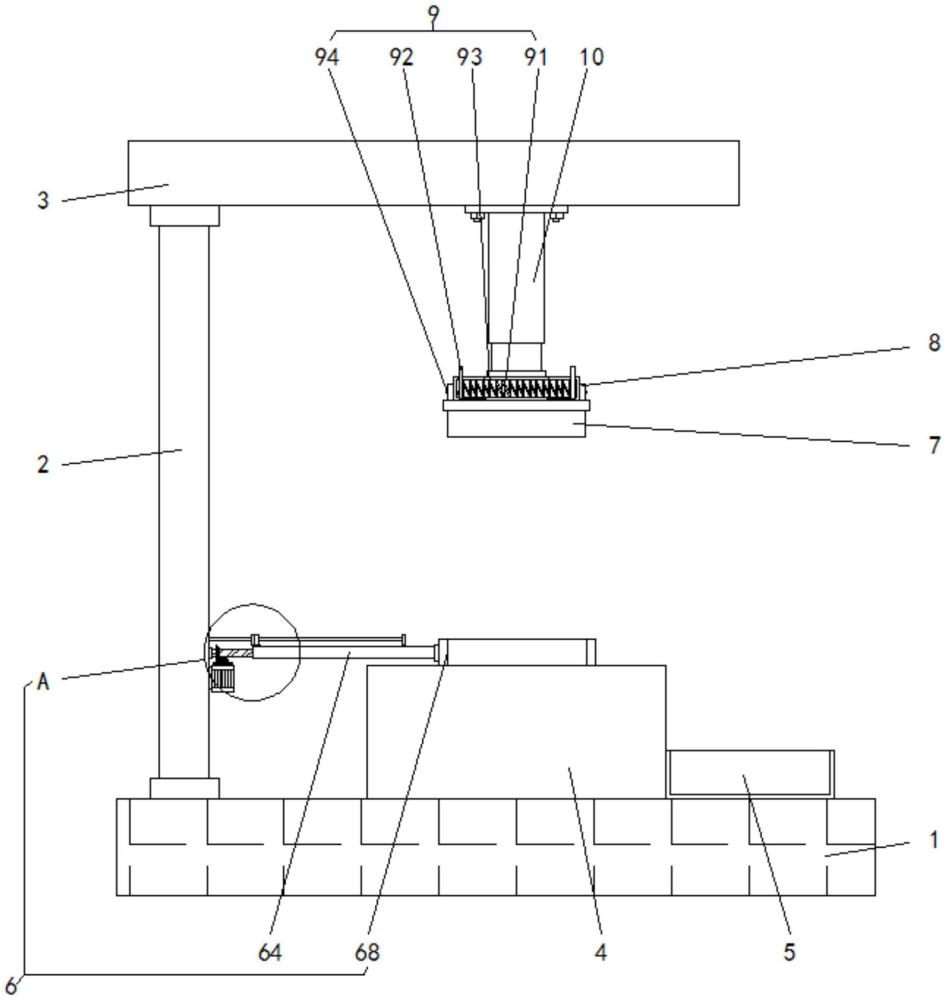

1.一種兒科藥片剪切裝置，包括底座(1)和剪切刀座(7)，其特征在于：所述底座(1)的頂部設置有固定柱(2)，所述固定柱(2)的頂部設置有固定橫板(3)，所述剪切刀座(7)位于底座(1)的上方且位于固定柱(2)的右側，所述底座(1)的頂部設置有位于固定柱(2)右側的剪切座(4)，所述底座(1)的頂部設置有位于剪切座(4)右側的收集框(5)，所述固定柱(2)的右側壁設置有與剪切座(4)頂部貼合的下料組件(6)，所述剪切刀座(7)的頂部設置有卡接框(8)，所述固定橫板(3)的底部設置有位于固定柱(2)右側的電動液壓推桿(10)，所述電動液壓推桿(10)的輸出端設置有一端延伸至卡接框(8)內部并與其卡接的卡接組件(9)；

2.根據權利要求1所述的一種兒科藥片剪切裝置，其特征在于：所述矩形限位框(68)的內部為中空且其頂部和底部均呈開口狀設計。

3.根據權利要求1所述的一種兒科藥片剪切裝置，其特征在于：所述限位桿(63)的右側壁固定連接有擋塊。

4.根據權利要求1所述的一種兒科藥片剪切裝置，其特征在于：所述限位框(91)的頂部開設有與按壓板(92)移動軌跡相適配的長條孔，長條孔的數量為兩個且呈左右對稱分布。

5.根據權利要求1所述的一種兒科藥片剪切裝置，其特征在于：所述卡接框(8)的左右兩側壁均開設有與卡接軸(94)相適配的卡接穿孔。

技術總結
本技術涉及醫療輔助器械技術領域，且公開了一種兒科藥片剪切裝置，包括底座和剪切刀座，所述底座的頂部設置有固定柱，所述固定柱的頂部設置有固定橫板，所述剪切刀座位于底座的上方且位于固定柱的右側，所述底座的頂部設置有位于固定柱右側的剪切座。該兒科藥片剪切裝置，通過設置卡接組件，當需要對剪切刀片進行拆卸更換時，按壓左右兩個按壓板，在壓縮彈簧的配合使用下，使得兩個卡接軸相對移動，直至兩個卡接軸均移動至限位框的內部，此時向下拉動剪切刀座帶動卡接框從限位框的外部移出，進而實現便于對剪切刀片進行拆卸更換的目的，無需使用螺絲刀對螺栓進行一一拆卸，拆卸較為便捷，提高了裝置的實用性，便于工作人員使用。

技術研發人員：劉文,張道鑫,李娜,李世鋼,胡小燕,張有為
受保護的技術使用者：三峽大學附屬仁和醫院
技術研發日：20240326
技術公布日：2025/4/24
