本申請涉及骨密度儀，具體為一種雙能x射線骨密度儀的滑移支撐結構。

背景技術：

1、骨密度儀是測定人體骨礦并獲得各項相關數據的醫療檢測儀器，骨密度儀測試的結果數據以t值為主，還包括z值，骨密度，骨量等數據，骨密度儀以雙能x線方式測試的結果較準確，是國際衛生組織采用的骨密度金標準，21世紀初市場上主流的骨密度儀分為雙能x射線骨密度儀和超聲骨密度儀兩大類，另外還有雖然是x射線骨密度儀，但不是雙能技術的，還有單光子類的骨密度儀，在此主要介紹市場上主流的兩大類骨密度儀。

2、x射線骨密度儀是醫療設備，主要由骨密度掃描儀主機、應用軟件和附件等組成，現有雙能x射線骨密度儀大多對前臂的尺骨和橈骨的特定位置進行檢測，骨密度，全稱骨骼礦物質密度，骨密度是骨質量的一個重要標志，反映骨質疏松程度，預測骨折危險性的重要依據。

3、但是現有的骨密度儀往往是配套一個固定大小的支撐平臺，進而使患者直接躺在平臺上，進而并不方便根據患者的體型進行調整改變，存在改進之處。

技術實現思路

1、為了便于根據患者體型進行支撐平臺長度的調整，本申請?zhí)峁┮环N雙能x射線骨密度儀的滑移支撐結構。

2、本申請?zhí)峁┮环N雙能x射線骨密度儀的滑移支撐結構，采用如下的技術方案：

3、一種雙能x射線骨密度儀的滑移支撐結構，包括支撐座，所述支撐座外表面的兩側均開設有用于輔助滑動的導向槽，所述導向槽的內壁插接有用于支撐的導向板，所述導向板的端部通過轉軸連接有用于支撐的托板，所述支撐座的端部固定安裝有用于輔助支撐的墊板，所述支撐座、托板和墊板的頂部粘貼固定有防護墊，所述墊板的頂部通過轉軸連接有用于托舉的頭托。

4、通過采用上述技術方案，通過導向板和托板的配合設置，能夠根據患者體型進行整體長度的調整，并且導向板和托板之間的角度可以進行一定幅度的偏轉，也能夠根據患者的腿部狀態進行調整，因此能夠根據使用者的具體需求進行調整，提升該裝置的適應性。

5、可選地，所述支撐座的底部固定連接有用輔助支撐的支撐腿，所述支撐腿的底部固定安裝有防滑墊片。

6、通過采用上述技術方案，由于支撐腿通過防滑墊片與地面進行接觸，提高了支撐腿與地面的摩擦力，有助于提高支撐腿的防滑能力。

7、可選地，所述導向槽的內底壁和內頂壁均開設有滑槽，所述導向板的頂部和底部均固定連接有與滑槽相適配的滑塊。

8、通過采用上述技術方案，滑塊與滑槽相配合，提高了導向板滑移的穩定性和便捷性。

9、可選地，所述導向板外表面的一端螺紋穿設有用于限位的擋桿，所述托板外表面的兩側均開設有與擋桿相適配的插孔，所述擋桿穿出導向板的一端與插孔的內壁插接。

10、通過采用上述技術方案，借助擋桿和插孔之間的相互配合，對調整完角度后的托板進行充分的固定，有助于減少托板脫離的情況發生。

11、可選地，所述導向板外表面的另一端螺紋穿設有用于輔助固定的固定桿，所述導向槽的內側壁開設有與固定桿相適配的固定孔，所述固定桿穿出導向板的一端與固定孔的內壁插接。

12、可選地，所述支撐座的另一端開設有安裝槽，所述安裝槽的內側壁固定安裝有用于推動托板的液壓桿。

13、通過采用上述技術方案，采用液壓桿推動托板，提高了對托板移動的便捷性。

14、可選地，所述支撐座、托板和墊板頂部位于防護墊的下方固定連接有用于粘貼固定的魔術貼勾面，所述防護墊的底部固定連接有與魔術貼勾面相適配的魔術貼毛面。

15、通過采用上述技術方案，魔術貼勾面與魔術貼毛面可拆卸固定連接，便于對防護墊進行更換和固定。

16、可選地，所述墊板的頂部開設有定位槽，所述定位槽的內底壁固定安裝有用于驅動的電機，所述電機的輸出端通過鍵連接有凸輪，所述凸輪的外表面抵緊頭托的底部。

17、通過采用上述技術方案，借助電機輸出端轉動和帶動凸輪運動，即可改變凸輪對頭托接觸面，進而改變頭托的支撐角度。

18、綜上所述，本申請包括以下至少一種有益技術效果：

19、1.通過導向板和托板的配合設置，能夠根據患者體型進行整體長度的調整，并且導向板和托板之間的角度可以進行一定幅度的偏轉，也能夠根據患者的腿部狀態進行調整，因此能夠根據使用者的具體需求進行調整，提升該裝置的適應性；

20、2.通過墊板和頭托的配合設置，能夠根據患者頭部所需要的角度進行不同程度的調整，進而使頭托穩定的托住患者的頭部，提升該裝置的實用性；

21、3.通過防護墊的設置，能夠直接鋪設在支撐座、托板和墊板的頂部，進而避免該裝置直接與患者相互接觸，并且防護墊的可拆卸設計，能夠在使用完成后直接將防護墊拆下，更方便工作人員進行更換操作，便于清洗的同時也能夠使該裝置可以循環多次使用。

技術特征：

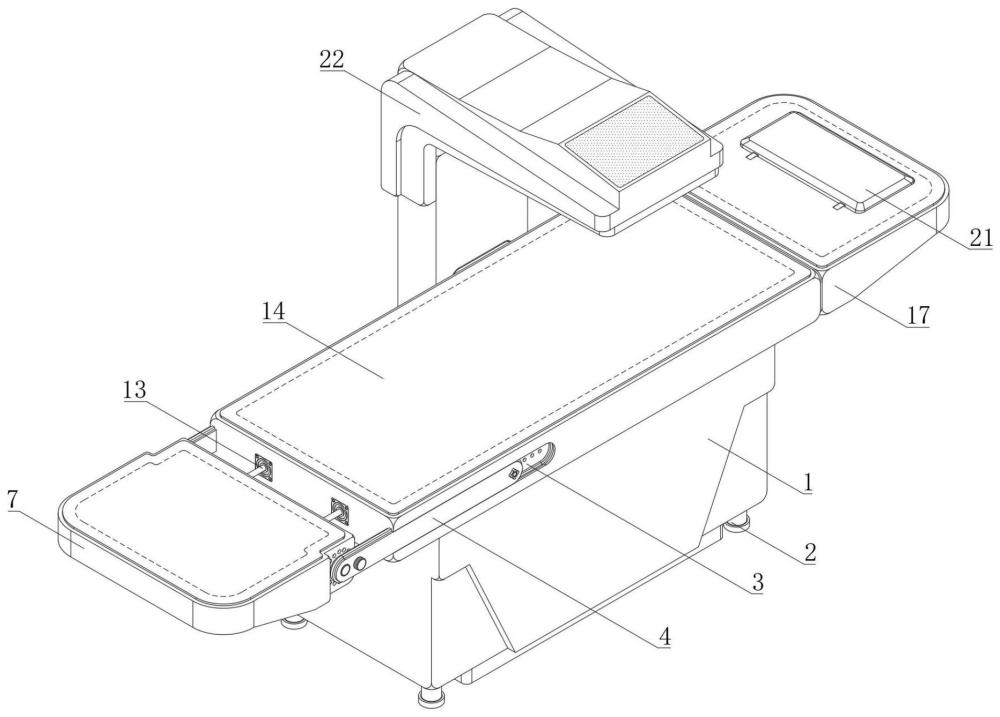

1.一種雙能x射線骨密度儀的滑移支撐結構，包括支撐座(1)，其特征在于：所述支撐座(1)外表面的兩側均開設有用于輔助滑動的導向槽(3)，所述導向槽(3)的內壁插接有用于支撐的導向板(4)，所述導向板(4)的端部通過轉軸連接有用于支撐的托板(7)，所述支撐座(1)的端部固定安裝有用于輔助支撐的墊板(17)，所述支撐座(1)、托板(7)和墊板(17)的頂部粘貼固定有防護墊(14)，所述墊板(17)的頂部通過轉軸連接有用于托舉的頭托(21)。

2.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述支撐座(1)的底部固定連接有用輔助支撐的支撐腿(2)，所述支撐腿(2)的底部固定安裝有防滑墊片。

3.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述導向槽(3)的內底壁和內頂壁均開設有滑槽(6)，所述導向板(4)的頂部和底部均固定連接有與滑槽(6)相適配的滑塊(5)。

4.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述導向板(4)外表面的一端螺紋穿設有用于限位的擋桿(8)，所述托板(7)外表面的兩側均開設有與擋桿(8)相適配的插孔(9)，所述擋桿(8)穿出導向板(4)的一端與插孔(9)的內壁插接。

5.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述導向板(4)外表面的另一端螺紋穿設有用于輔助固定的固定桿(10)，所述導向槽(3)的內側壁開設有與固定桿(10)相適配的固定孔(11)，所述固定桿(10)穿出導向板(4)的一端與固定孔(11)的內壁插接。

6.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述支撐座(1)的另一端開設有安裝槽(12)，所述安裝槽(12)的內側壁固定安裝有用于推動所述托板(7)的液壓桿(13)。

7.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述支撐座(1)、托板(7)和墊板(17)頂部位于防護墊(14)的下方固定連接有用于粘貼固定的魔術貼勾面(15)，所述防護墊(14)的底部固定連接有與魔術貼勾面(15)相適配的魔術貼毛面(16)。

8.根據權利要求1所述的一種雙能x射線骨密度儀的滑移支撐結構，其特征在于：所述墊板(17)的頂部開設有定位槽(18)，所述定位槽(18)的內底壁固定安裝有用于驅動的電機(19)，所述電機(19)的輸出端通過鍵連接有凸輪(20)，所述凸輪(20)的外表面抵緊頭托(21)的底部。

技術總結
本申請涉及骨密度儀技術領域，公開了一種雙能X射線骨密度儀的滑移支撐結構，包括支撐座，所述支撐座外表面的兩側均開設有用于輔助滑動的導向槽，所述導向槽的內壁插接有用于支撐的導向板，所述導向板的端部通過轉軸連接有用于支撐的托板，所述支撐座的端部固定安裝有用于輔助支撐的墊板，所述支撐座、托板和墊板的頂部粘貼固定有防護墊，所述墊板的頂部通過轉軸連接有用于托舉的頭托。該雙能X射線骨密度儀，通過導向板和托板的配合設置，能夠根據患者體型進行整體長度的調整，并且導向板和托板之間的角度可以進行一定幅度的偏轉，也能夠根據患者的腿部狀態進行調整，因此能夠根據使用者的具體需求進行調整，提升該裝置的適應性。

技術研發人員：姜思捷
受保護的技術使用者：上海雄捷醫療器械有限公司
技術研發日：20240329
技術公布日：2025/4/24
