本技術屬于醫療器械，特別是涉及一種新型腸內營養護理盒。

背景技術：

1、醫療器械顧名思義就是應用于醫療方面的各種器材和機械的總稱，其中腸內營養護理盒就是一種比較常見的醫療器械，主要用來對腸內護理過程中的營養液、灌注器、量杯、溫度計以及過濾網等等護理用具進行放置；

2、現有授權公告號為cn213678058u的文件中公開了一種新型腸內營養護理盒，包括盒體和盒蓋，所述盒蓋螺紋連接在盒體上端，所述盒體為內部中空的圓柱體結構，且盒體內腔底壁外側環形陣列固定安裝有三個支撐柱，所述盒體內腔下部固定安裝有一個加熱機構，所述盒體內腔從下往上依次設置有三個儲存盒，且三個儲存盒均位于加熱機構正上方，所述盒體外表面上部活動安裝有一個手提環，所述盒體前端上部固定安裝有一個電控箱；

3、但它在實際使用中仍存在以下弊端：

4、1、通過從下往上依次設置的儲存盒來對營養液以及護理用具進行放置，并通過盒體底部的加熱機構來對儲存盒內放置的物品進行加熱，但是在使用過程中其加熱機構對三個儲存盒是同時加熱，可能會影響到儲存盒內的溫度計等護理用具的使用，不能單獨對某一個儲存盒進行單獨加熱保溫，功能性較差；

5、2、通過盒體內壁上粘接的保溫隔熱層來加強盒體本身的保溫能力，但是由于保溫隔熱層與盒體之間通過強力粘合劑進行粘接，導致不便于對保溫隔熱層進行安裝拆卸，不便于對保溫隔熱層進行檢修更換。

技術實現思路

1、本實用新型的目的在于提供一種新型腸內營養護理盒，通過放置組件中的電阻絲對單獨的存放盒進行加熱保溫，同時通過保溫組件中的壓板對耳座進行固定，將保溫套固定在盒體的外壁上，解決了現有的不便于對單獨的存放盒進行加熱保溫和不便于對保溫結構進行安裝拆卸的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種新型腸內營養護理盒，包括盒體，盒體的內部設置有放置組件，盒體的外側還設置有保溫組件；

4、放置組件中的安裝桿分別固定連接在盒體的內部四周，安裝桿的外壁上等間距滑動套設有隔熱板，隔熱板的上表面卡接有存放盒，隔熱板的上表面中心位置開設有安裝槽，安裝槽的內部中心位置固定連接有電阻絲，安裝槽的內部上方固定連接有導熱板，導熱板的上表面抵觸連接在存放盒的底部；

5、保溫組件中的底板和頂板分別固定連接在盒體的底部和套設在盒體的外壁上方，底板和頂板之間設置有保溫套，保溫套的兩側外壁上均焊接有耳座，底板和頂板的前端面上固定連接有安裝框，安裝框的內部通過第二復位彈簧活動連接有壓板，壓板的后端面抵觸連接在耳座的前端面上。

6、進一步地，盒體的頂部活動連接有盒蓋，盒蓋的頂部固定連接有第一握把。

7、進一步地，盒體的前端面上方焊接有u型座，盒蓋的前端面上焊接有第一卡塊，第一卡塊的兩側外壁上均開設有凹槽，凹槽的內部均滑動連接有凸塊，凸塊的一側外壁上固定連接有第一復位彈簧，第一復位彈簧的另一端固定連接在凹槽的內壁上。

8、進一步地，隔熱板的上表面四周均固定連接有第二卡塊，存放盒卡接在第二卡塊相鄰之間，存放盒的頂部套設有蓋板。

9、進一步地，隔熱板的外側面上套設有密封套，密封套的外側面抵觸連接在盒體的內側面上。

10、進一步地，耳座的前端面上開設有定位孔，壓板的后端面上固定連接有定位柱，定位柱的另一端間隙配合在定位孔的內部。

11、進一步地，壓板的前端面中心位置固定連接有拉桿，拉桿的另一端貫穿安裝框的前端面并固定連接有拉板，拉板位于安裝框的前端，拉板的前端面中心位置上焊接有第二握把，拉板的前端面兩側均抵觸連接有l型板。

12、進一步地，安裝框兩側外壁的上方和下方均固定連接有安裝座，安裝座的相向面上轉動連接有轉軸，轉軸的另一端分別固定連接在l型板的頂部和底部，轉軸的外壁上套設有扭簧，扭簧的兩端分別固定連接在安裝座和l型板上。

13、本實用新型具有以下有益效果：

14、1、本實用新型通過設置放置組件，當需要對單獨的存放盒進行加熱保溫時，啟動指定的電阻絲，使得電阻絲通電后發熱，并且其熱量通過導熱板傳遞到存放盒上，實現了對單獨的存放盒內的營養品進行加熱保溫，并通過隔熱板的設置來避免熱量在不同的存放盒之間進行傳遞。

15、2、本實用新型通過設置保溫組件，拉動第二握把，通過第二握把帶動壓板進行運動，并在壓板運動過程中對第二復位彈簧進行壓縮，將保溫套放置在底板和頂板相鄰之間，并將其套設在盒體上，同時將耳座放置在安裝框的內部，松開壓板，此時在第二復位彈簧的作用下，使得壓板向耳座方向進行運動，進而實現了對保溫套的安裝，便于對保溫套進行安裝拆卸，便于對盒體的內部進行保溫工作。

技術特征：

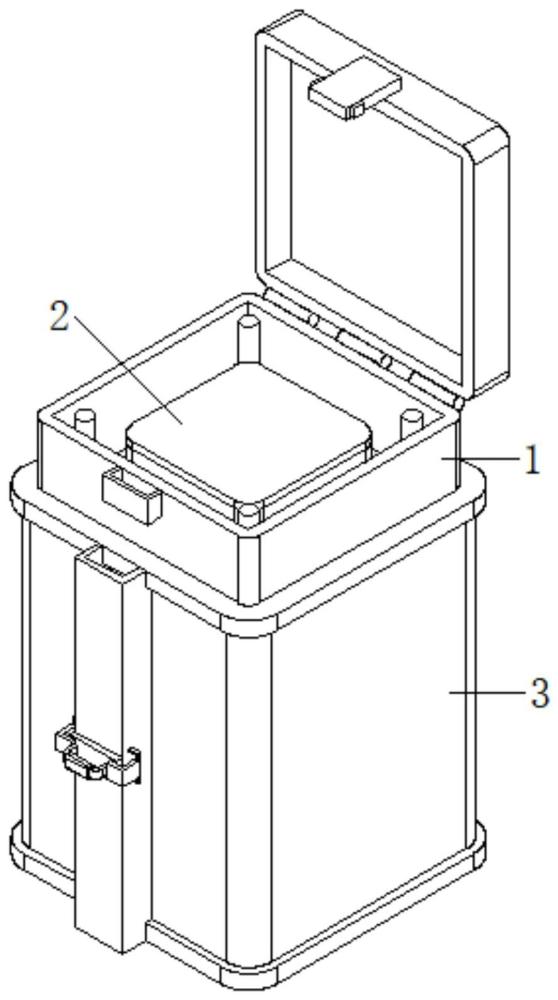

1.一種新型腸內營養護理盒，包括盒體(1)，所述盒體(1)的內部設置有放置組件(2)，所述盒體(1)的外側還設置有保溫組件(3)，其特征在于：

2.根據權利要求1所述的一種新型腸內營養護理盒，其特征在于，所述盒體(1)的頂部活動連接有盒蓋(11)，所述盒蓋(11)的頂部固定連接有第一握把(12)。

3.根據權利要求2所述的一種新型腸內營養護理盒，其特征在于，所述盒體(1)的前端面上方焊接有u型座(13)，所述盒蓋(11)的前端面上焊接有第一卡塊(14)，所述第一卡塊(14)的兩側外壁上均開設有凹槽(141)，所述凹槽(141)的內部均滑動連接有凸塊(142)，所述凸塊(142)的一側外壁上固定連接有第一復位彈簧(143)，所述第一復位彈簧(143)的另一端固定連接在所述凹槽(141)的內壁上。

4.根據權利要求1所述的一種新型腸內營養護理盒，其特征在于，所述隔熱板(22)的上表面四周均固定連接有第二卡塊(224)，所述存放盒(23)卡接在所述第二卡塊(224)相鄰之間，所述存放盒(23)的頂部套設有蓋板(231)。

5.根據權利要求1所述的一種新型腸內營養護理盒，其特征在于，所述隔熱板(22)的外側面上套設有密封套(225)，所述密封套(225)的外側面抵觸連接在所述盒體(1)的內側面上。

6.根據權利要求1所述的一種新型腸內營養護理盒，其特征在于，所述耳座(331)的前端面上開設有定位孔(332)，所述壓板(36)的后端面上固定連接有定位柱(361)，所述定位柱(361)的另一端間隙配合在所述定位孔(332)的內部。

7.根據權利要求1所述的一種新型腸內營養護理盒，其特征在于，所述壓板(36)的前端面中心位置固定連接有拉桿(362)，所述拉桿(362)的另一端貫穿所述安裝框(34)的前端面并固定連接有拉板(363)，所述拉板(363)位于所述安裝框(34)的前端，所述拉板(363)的前端面中心位置上焊接有第二握把(364)，所述拉板(363)的前端面兩側均抵觸連接有l型板(343)。

8.根據權利要求7所述的一種新型腸內營養護理盒，其特征在于，所述安裝框(34)兩側外壁的上方和下方均固定連接有安裝座(341)，所述安裝座(341)的相向面上轉動連接有轉軸(342)，所述轉軸(342)的另一端分別固定連接在所述l型板(343)的頂部和底部，所述轉軸(342)的外壁上套設有扭簧(344)，所述扭簧(344)的兩端分別固定連接在所述安裝座(341)和所述l型板(343)上。

技術總結
本技術公開了一種新型腸內營養護理盒，涉及醫療器械技術領域。本技術包括盒體，盒體的內部設置有放置組件，盒體的外側還設置有保溫組件，放置組件中的安裝桿分別固定連接在盒體的內部四周，安裝桿的外壁上等間距滑動套設有隔熱板，隔熱板的上表面卡接有存放盒，隔熱板的上表面中心位置開設有安裝槽，安裝槽的內部中心位置固定連接有電阻絲，安裝槽的內部上方固定連接有導熱板。本技術通過放置組件中的電阻絲對單獨的存放盒進行加熱保溫，同時通過保溫組件中的壓板對耳座進行固定，將保溫套固定在盒體的外壁上，解決了現有的不便于對單獨的存放盒進行加熱保溫和不便于對保溫結構進行安裝拆卸的問題。

技術研發人員：張芬,譚皓文
受保護的技術使用者：南華大學附屬南華醫院
技術研發日：20240417
技術公布日：2025/4/24
