本技術涉及藥湯煎煮設備，尤其涉及一種煮制機蓋體。

背景技術：

1、煎藥機是一種煎藥設備，能夠快速煎藥。中藥湯劑是中藥的傳統劑型之一，湯劑質量的好壞直接影響到臨床療效，湯劑影響療效到物質基礎主要是湯劑中煎出的有效成分，因此要發揮中藥湯劑的臨床療效，必須要盡最大限度的煎出有效成分。

2、在實際使用時，煎藥作業需要依次放置藥物，針對不同的藥物煎煮時間的不同，根據“先煎”是指將中藥中的某一味或幾味藥加水先煎煮一定時間，再加入剩余藥物同煎的方法，來實現最大化的藥效，但是傳統煎藥機在依次放置藥物時，需要根據藥物投放次數打開蓋體，影響藥物煎煮密封性，導致中藥藥性差，因此提出一種新型的蓋體，可以不用完全打開蓋體就能進行放藥作業，同時二次放料，產生的蒸汽容易燙傷工作人員，產生安全隱患。

3、根據現有專利(cn203677545u)一種煎藥機，該設備機蓋在每次放料都需要完全打開，依次放料時，需要按照次數完全打開機蓋，導致內部密封性差，影響藥效，同時內部產生大量蒸汽也會隨著噴射出來，容易燙傷工作人員。

技術實現思路

1、本實用新型針對現有技術的不足，研制一種煮制機蓋體，該既能通過l型板控制導料板依次放料，又可以通過擋板進行阻擋大部分蒸汽，有效提高了安全性，和實用性。

2、本實用新型解決技術問題的技術方案為：本實用新型的實施例提供了一種煮制機蓋體，包括鍋蓋，鍋蓋上設有藥盒，藥盒下端旋轉連接有放料板，放料板上端一側設有l(wèi)型板，藥盒上端設有旋轉連接有擋板，鍋蓋上端設有拉動把手，拉動把手外側設有隔熱組件。

3、作為優選的，所述鍋蓋上均勻設有四個藥盒。

4、作為優選的，所述放料板包括導料板，導料板一側兩角設有轉動軸，轉動軸呈t型，導料板另外兩側分別設置一第一彈簧，兩第一彈簧之間設有軸接座，軸接座上軸接有l(wèi)型板。

5、作為優選的，所述藥盒包括滑槽，藥盒下端兩側設有滑槽，滑槽一側設有軸接槽，軸接槽橫截面呈t型。

6、作為優選的，所述滑槽內部上端與第一彈簧上端連接，導料板兩側轉動軸與藥盒內的軸接槽滑動連接。

7、作為優選的，所述擋板上端設有第一把手，擋板兩側設有插接柱，插接柱插接在藥盒兩側內壁上，藥盒上端設有限位塊，限制擋板只能向上側翻轉作業，擋板一端設有開槽，開槽與驅動組件配合。

8、作為優選的，所述隔熱組件包括握持板，握持板一側設有第二彈簧。

9、作為優選的，拉動把手和第一把手上均設有隔熱組件，第二彈簧另一側與對應的拉動把手和第一把手連接。

10、作為優選的，所述鍋蓋外側設有鎖死組件，鎖死組件包括軸接塊，軸接塊下端軸接有方形框

11、
技術實現要素：
中提供的效果僅僅是實施例的效果，而不是實用新型所有的全部效果，上述技術方案具有如下優點或有益效果：

12、1.通過擋板，當使用按壓l型板時，導料板打開，蒸汽不會不受控制，大量噴出，擋板進行阻擋一部分保護工作人員安全。

13、2.通過按壓l型板，驅動導料板，進行放料，不用完全打開煎藥機，進行對不同藥物不同煎藥時段放料，保證內部煎煮效果，保證內部溫度，提高煎藥效果。

14、3.通過設有隔熱組件，減少工作人員握持把手，打開時，減少把手的溫度，防止工作人員被燙傷。

技術特征：

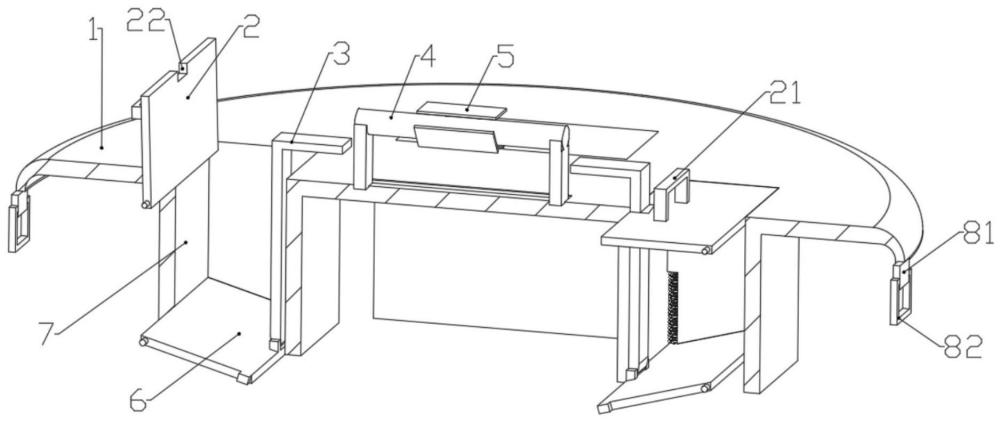

1.一種煮制機蓋體，其特征是：包括鍋蓋(1)，鍋蓋(1)上設有藥盒(7)，藥盒(7)下端旋轉連接有放料板(6)，放料板(6)上端一側設有l(wèi)型板(3)，藥盒(7)上端設有旋轉連接有擋板(2)，鍋蓋(1)上端設有拉動把手(4)，拉動把手(4)外側設有隔熱組件(5)。

2.根據權利要求1所述的一種煮制機蓋體，其特征是，所述鍋蓋(1)上均勻設有四個藥盒(7)。

3.根據權利要求1所述的一種煮制機蓋體，其特征是，所述放料板(6)包括導料板(62)，導料板(62)一側兩角設有轉動軸(61)，轉動軸(61)呈t型，導料板(62)另外兩側分別設置一第一彈簧(64)，兩第一彈簧(64)之間設有軸接座，軸接座上軸接有l(wèi)型板(3)。

4.根據權利要求1所述的一種煮制機蓋體，其特征是，所述藥盒(7)包括滑槽(71)，藥盒(7)下端兩側設有滑槽(71)，滑槽(71)一側設有軸接槽(72)，軸接槽(72)橫截面呈t型。

5.根據權利要求4所述的一種煮制機蓋體，其特征是，所述滑槽(71)內部上端與第一彈簧(64)上端連接，導料板(62)兩側轉動軸(61)與藥盒(7)內的軸接槽(72)滑動連接。

6.根據權利要求1所述的一種煮制機蓋體，其特征是，所述擋板(2)上端設有第一把手(21)，擋板(2)兩側設有插接柱，插接柱插接在藥盒(7)兩側內壁上，藥盒(7)上端設有限位塊，限制擋板(2)只能向上側翻轉作業，擋板(2)一端設有開槽，開槽與驅動組件配合。

7.根據權利要求1所述的一種煮制機蓋體，其特征是，所述隔熱組件(5)包括握持板(51)，握持板(51)一側設有第二彈簧(52)。

8.根據權利要求1所述的一種煮制機蓋體，其特征是，拉動把手(4)和第一把手(21)上均設有隔熱組件(5)，第二彈簧(52)另一側與對應的拉動把手(4)和第一把手(21)連接。

9.根據權利要求1所述的一種煮制機蓋體，其特征是，所述鍋蓋(1)外側設有鎖死組件(8)，鎖死組件(8)包括軸接塊(81)，軸接塊(81)下端軸接有方形框(82)。

技術總結
本技術涉及藥湯煎煮設備，尤其涉及一種煮制機蓋體，包括鍋蓋，鍋蓋上設有藥盒，藥盒下端旋轉連接有放料板，放料板上端一側設有L型板，藥盒上端設有旋轉連接有擋板，鍋蓋上端設有拉動把手，拉動把手外側設有隔熱組件，有益之處，通過設有藥盒，配合放料板后期放藥，減少煎藥機內部蒸汽流失，防止打開鍋蓋，導致內部蒸汽大量流失，影響藥效，配合擋板，減小蒸汽大量噴出，燙傷工作人員。

技術研發人員：高朋,曹真
受保護的技術使用者：濟南玖延機械有限公司
技術研發日：20240424
技術公布日：2025/4/28
