本技術涉及美容設備，尤其是一種電控可調噴霧頭裝置。

背景技術：

1、美容儀器是用物理、電子技術，光學技術等方法給人美容的一種儀器，隨著生活水平的提高，人們對皮膚的管理也越來越重視，從而帶動美容儀器的使用頻率逐步增大，目前，市面上存在各種各樣的美容儀器，當需要對面部進行補水時，使用者會選用補水的儀器對待補水的面部皮膚進行涂抹并補水。

2、現有技術中，中國專利文獻（專利號：cn201820871886.0、專利名稱：一種氣泵式美容噴霧儀）技術方案中公開了：“包括外殼和設置在所述外殼內的上部組件和下部組件，所述上部組件包括壺體和穿過所述壺體的噴頭組件，所述壺體內設有容納液體的儲液腔，所述噴頭組件和所述壺體相互垂直設置，所述壺體和所述噴頭組件之間具有輸液通道，所述輸液通道與所述儲液腔連通并且所述輸液通道在噴頭組件的端面設有噴霧口，所述下部組件包括用于產生壓縮空氣的氣泵，所述壺體內設有與所述氣泵連通的通氣通道，所述通氣通道與所述噴頭組件的端面的排氣口連通，所述噴霧口設置在所述排氣口內，所述氣泵使所述排氣口外的壓強降低，從而使所述輸液通道內的液體從所述噴霧口中呈霧狀噴出。”

3、結合該專利文獻的說明書記載內容以及附圖看，上述方案中，該氣泵式美容噴霧儀通過向下按壓按鈕以此噴射噴霧，再通過按壓力度控制噴霧大小，但手動按壓方式調節噴霧量不夠精準，容易出現噴霧量時大時小的現象，使用不夠便利。

技術實現思路

1、本實用新型克服了現有技術中的缺點，提供一種電控可調噴霧頭裝置，能克服背景技術中提到的現有技術缺陷。

2、為了解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、一種電控可調噴霧頭裝置，包括固定套件以及滑動設置在固定套件內的移動套件，所述固定套件上設置有驅動組件，驅動組件與移動套件活動連接，驅動組件工作時會帶動移動套件在固定套件內移動從而調節噴霧大小。

4、更進一步地，所述固定套件包括噴霧頭外套，噴霧頭外套設置有活動腔，活動腔一端設置有出口，活動腔另一端設置有噴霧頭連接件，活動腔內設置有通水內芯，通水內芯一端設置有水流調節錐形針，通水內芯另一端螺紋連接有噴霧頭進水嘴，噴霧頭連接件側方設置有固定螺母，固定螺母與通水內芯螺紋連接，固定螺母側方設置有噴霧頭固定支架，驅動組件固定在噴霧頭固定支架上端。

5、更進一步地，所述移動套件包括噴霧頭通氣內套以及噴霧頭通水內套，噴霧頭通氣內套中間設置有通氣口，通氣口上方設置有安裝孔，通氣口下方設置有進氣嘴，進氣嘴設置有氣泵連接軟管，噴霧頭通水內套中部設置有噴嘴，噴嘴插接在通氣口內。

6、更進一步地，所述噴霧頭通氣內套以及噴霧頭通水內套設置在活動腔內，通氣口與出口相對應。

7、更進一步地，所述氣泵連接軟管、進氣嘴以及通氣口三者氣連通。

8、更進一步地，所述噴霧頭固定支架設置有第一通孔以及第二通孔，通水內芯一端插接在第一通孔內，通水內芯另一端插接在噴霧頭通水內套內。

9、更進一步地，所述通水內芯內設置有固定位，固定位四周形成液體流通位，水流調節錐形針一端固定在固定位上，水流調節錐形針另一端與噴嘴相對應。

10、更進一步地，所述噴霧頭進水嘴、液體流通位、噴霧頭通水內套以及噴嘴四者水連通。

11、更進一步地，所述驅動組件包括電機，電機連接有絲桿，絲桿穿過第二通孔與安裝孔螺紋連接。

12、與現有技術相比，本實用新型的有益效果是：

13、原液a與高壓氣體b融合而產生霧化，而形成一條細水分子，能更好且快速的導入肌膚層，從而達到更好的肌膚補水及美膚護理作用功能；通過電機帶動噴霧頭通水內套內的噴嘴在水流調節錐形針端部左右移動，從而調節噴射出的噴霧大小，使用者還可根據需求設定電機的行程大小來調整噴霧大小及檔位，使用較為便利，且噴射噴霧量精準穩定，不容易出現噴霧量時大時小的現象。

技術特征：

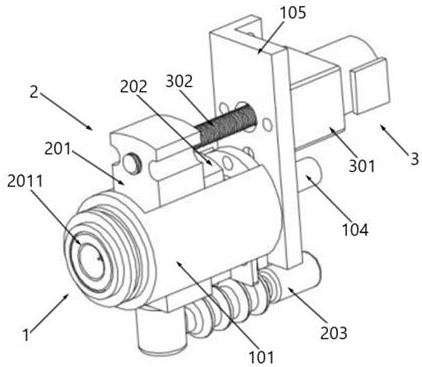

1.一種電控可調噴霧頭裝置，其特征在于，包括固定套件（1）以及滑動設置在固定套件（1）內的移動套件（2），所述固定套件（1）上設置有驅動組件（3），驅動組件（3）與移動套件（2）活動連接，驅動組件（3）工作時會帶動移動套件（2）在固定套件(1)內移動從而調節噴霧大小。

2.根據權利要求1所述的一種電控可調噴霧頭裝置，其特征在于，所述固定套件（1）包括噴霧頭外套（101），噴霧頭外套（101）設置有活動腔（1011），活動腔（1011）一端設置有出口（1012），活動腔（1011）另一端設置有噴霧頭連接件（106），活動腔（1011）內設置有通水內芯（102），通水內芯（102）一端設置有水流調節錐形針（103），通水內芯（102）另一端螺紋連接有噴霧頭進水嘴（104），噴霧頭連接件（106）側方設置有固定螺母（107），固定螺母（107）與通水內芯（102）螺紋連接，固定螺母（107）側方設置有噴霧頭固定支架（105），驅動組件（3）固定在噴霧頭固定支架（105）上端。

3.根據權利要求2所述的一種電控可調噴霧頭裝置，其特征在于，所述移動套件（2）包括噴霧頭通氣內套（201）以及噴霧頭通水內套（202），噴霧頭通氣內套（201）中間設置有通氣口（2011），通氣口（2011）上方設置有安裝孔（2012），通氣口（2011）下方設置有進氣嘴（204），進氣嘴（204）設置有氣泵連接軟管（203），噴霧頭通水內套（202）中部設置有噴嘴（2021），噴嘴（2021）插接在通氣口（2011）內。

4.根據權利要求3所述的一種電控可調噴霧頭裝置，其特征在于，所述噴霧頭通氣內套（201）以及噴霧頭通水內套（202）設置在活動腔（1011）內，通氣口（2011）與出口（1012）相對應。

5.根據權利要求4所述的一種電控可調噴霧頭裝置，其特征在于，所述氣泵連接軟管（203）、進氣嘴（204）以及通氣口（2011）三者氣連通。

6.根據權利要求5所述的一種電控可調噴霧頭裝置，其特征在于，所述噴霧頭固定支架（105）設置有第一通孔（1051）以及第二通孔（1052），通水內芯（102）一端插接在第一通孔（1051）內，通水內芯（102）另一端插接在噴霧頭通水內套（202）內。

7.根據權利要求6所述的一種電控可調噴霧頭裝置，其特征在于，所述通水內芯（102）內設置有固定位（1021），固定位（1021）四周形成液體流通位（1022），水流調節錐形針（103）一端固定在固定位（1021）上，水流調節錐形針（103）另一端與噴嘴（2021）相對應。

8.根據權利要求7所述的一種電控可調噴霧頭裝置，其特征在于，所述噴霧頭進水嘴（104）、液體流通位（1022）、噴霧頭通水內套（202）以及噴嘴（2021）四者水連通。

9.根據權利要求6所述的一種電控可調噴霧頭裝置，其特征在于，所述驅動組件（3）包括電機（301），電機（301）連接有絲桿（302），絲桿（302）穿過第二通孔（1052）與安裝孔（2012）螺紋連接。

技術總結
本技術提供一種電控可調噴霧頭裝置，涉及美容設備技術領域，包括固定套件以及滑動設置在固定套件內的移動套件，所述固定套件上設置有驅動組件，驅動組件與移動套件活動連接，驅動組件工作時會帶動移動套件在固定套件內移動從而調節噴霧大小。本技術的有益之處是，原液A與高壓氣體B融合而產生霧化，而形成一條細水分子，能更好且快速的導入肌膚層，從而達到更好的肌膚補水及美膚護理作用功能；通過電機帶動噴霧頭通水內套內的噴嘴在水流調節錐形針端部左右移動，從而調節噴射出的噴霧大小，使用者還可根據需求設定電機的行程大小來調整噴霧大小及檔位，使用較為便利，且噴射噴霧量精準穩定，不容易出現噴霧量時大時小的現象。

技術研發人員：童勇超
受保護的技術使用者：佛山紐菲思電子科技有限公司
技術研發日：20240328
技術公布日：2025/4/28
