本技術涉及醫學外科手術領域，尤其涉及一種切割工具。

背景技術：

1、隨著科學技術的不斷進步，醫療領域也有了長足的發展。在脊柱相關的外科手術中，脊柱微創手術已經開始逐步取代傳統的脊柱外科手術。

2、然而，現階段的脊柱微創手術在處理一種重要的組織結構：黃韌帶時，整體的處理效率較低，極大地增加了手術的時間。這是因為黃韌帶具有厚且韌性大的特點，而脊柱微創手術中的可操作空間通常都極小，再加上黃韌帶周圍還存在重要的神經組織，導致黃韌帶的處理一直是脊柱微創手術的難點。而現有的黃韌帶處理方式是利用咬鉗進行手動操作處理，其中，咬鉗的結構如圖1所示。

3、圖1為現有技術中咬鉗的結構示意圖。

4、其中，1和2分別表示咬鉗的兩個握把，3和4分別表示咬鉗的兩個咬嘴。在實際手術過程中，咬鉗會被安裝在預設的工作區域，當咬鉗的握把受外力影響時，咬嘴就會閉合，從而將一部分處于咬嘴工作范圍內的黃韌帶切除。

5、然而，咬鉗在工作時雖然能將黃韌帶逐步切除，但是每次僅能切除微小部分，整體的效率較低，并且還十分考驗主刀醫生的操作技巧，具有較高的安全風險。

6、因此，如何在脊柱微創手術中安全且高效率的對黃韌帶進行切割，是個亟待解決的問題。

技術實現思路

1、本實用新型提供一種切割工具，以部分的解決現有技術存在的上述問題。

2、本實用新型采用下述技術方案：

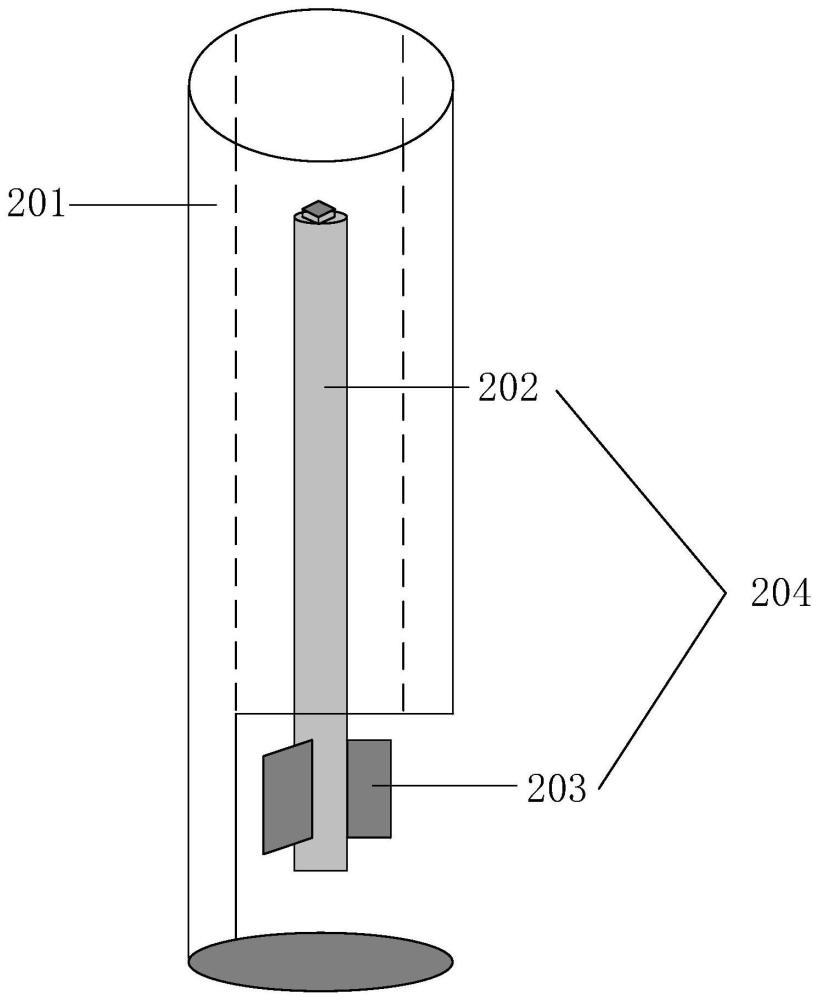

3、本實用新型提供了一種切割工具，所述切割工具包括：保護套筒、切割部件，所述切割部件由傳動桿與刀片組件組成；

4、所述保護套筒為中空管狀結構，所述保護套筒的一端的側壁設有開口，所述傳動桿的一端與所述刀片組件相連；

5、所述切割部件置于所述保護套筒之內，且所述刀片組件置于所述保護套筒的開口處。

6、可選的，所述切割工具還包括：動力部件，所述動力部件由運動組件和連接組件組成；

7、所述傳動桿不與所述刀片組件相連的一端與所述連接組件的一端相連，所述連接組件的另一端與所述運動組件相連。

8、可選的，所述保護套筒設有所述開口的一端還設有具有預設深度的蓋狀結構，作為所述保護套筒設有所述開口的一端的底。

9、可選的，所述傳動桿由第一傳動桿和第二傳動桿組成，所述第一傳動桿的一端與所述刀片組件相連，所述第一傳動桿的另一端與所述第二傳動桿的一端相連，所述第二傳動桿的另一端與所述運動組件相連。

10、可選的，所述第二傳動桿的直徑大于所述第一傳動桿的直徑。

11、可選的，所述刀片組件由預設數量的刀片組成，所述預設數量的刀片以所述傳動桿為軸，環繞設置在所述傳動桿的一端。

12、可選的，針對每個刀片，該刀片以所述傳動桿為軸，以預設角度向所述軸的軸線彎曲設置。

13、可選的，所述傳動桿與所述運動組件相連的一端設有預設形狀的連接結構，所述傳動桿通過所述連接結構與所述運動組件相連。

14、可選的，所述傳動桿通過所述連接結構與所述運動組件以榫卯的連接方式相連。

15、可選的，所述保護套筒的所述開口所在的平面沿所述保護套筒軸線的兩端所在的平面與所述保護套筒的軸線呈預設傾斜角度。

16、從上述內容可以看出，本實用新型中所提供的切割工具可以通過傳動桿將動力部件提供的動力傳遞至刀片組件上，從而使得刀片組件以旋轉的方式進行切割工作，同時保護套筒以開口結構限制了刀片組件的工作范圍，有效保證了切割工作的安全性。此工具在實際應用中可以極大程度上提升脊柱微創手術中對黃韌帶進行切割時的工作效率，并且通過保護套筒限制刀片的切割范圍，降低了正常組織被誤切的概率，有效保護了患者的身體健康和生命安全。

技術特征：

1.一種切割工具，其特征在于，所述切割工具包括：保護套筒、切割部件，所述切割部件由傳動桿與刀片組件組成；

2.如權利要求1所述的切割工具，其特征在于，所述切割工具還包括：動力部件，所述動力部件由運動組件和連接組件組成；

3.如權利要求1所述的切割工具，其特征在于，所述保護套筒設有所述開口的一端還設有具有預設深度的蓋狀結構，作為所述保護套筒設有所述開口的一端的底。

4.如權利要求2所述的切割工具，其特征在于，所述傳動桿由第一傳動桿和第二傳動桿組成，所述第一傳動桿的一端與所述刀片組件相連，所述第一傳動桿的另一端與所述第二傳動桿的一端相連，所述第二傳動桿的另一端與所述運動組件相連。

5.如權利要求4所述的切割工具，其特征在于，所述第二傳動桿的直徑大于所述第一傳動桿的直徑。

6.如權利要求1所述的切割工具，其特征在于，所述刀片組件由預設數量的刀片組成，所述預設數量的刀片以所述傳動桿為軸，環繞設置在所述傳動桿的一端。

7.如權利要求6所述的切割工具，其特征在于，針對每個刀片，該刀片以所述傳動桿為軸，以預設角度向所述軸的軸線彎曲設置。

8.如權利要求2所述的切割工具，其特征在于，所述傳動桿與所述運動組件相連的一端設有預設形狀的連接結構，所述傳動桿通過所述連接結構與所述運動組件相連。

9.如權利要求8所述的切割工具，其特征在于，所述傳動桿通過所述連接結構與所述運動組件以榫卯的連接方式相連。

10.如權利要求1所述的切割工具，其特征在于，所述保護套筒的所述開口所在的平面與所述保護套筒的軸線呈預設傾斜角度。

技術總結
本技術公開了一種切割工具，切割工具包括：保護套筒、切割部件。切割部件由傳動桿與刀片組件組成。保護套筒為中空管狀結構，保護套筒的一端的側壁設有開口，傳動桿的一端與刀片組件相連；切割部件置于保護套筒之內，且刀片組件置于保護套筒的開口處。保護套筒設有開口的一端還設有具有預設深度的蓋狀結構，作為保護套筒設有開口的一端的底。本技術中的切割工具可以通過傳動桿將動力部件提供的動力傳遞至刀片組件上，從而使得刀片組件以旋轉的方式進行切割工作，同時保護套筒以開口結構限制了刀片組件的工作范圍，有效保證了切割工作的安全性，提高了脊柱微創手術中對黃韌帶進行切割時的工作效率。

技術研發人員：孫建成
受保護的技術使用者：北京歌銳科技有限公司
技術研發日：20240429
技術公布日：2025/4/24
