本技術涉及環衛清掃，具體是一種地面消毒設備。

背景技術：

1、地面消毒能夠清除地面上的污垢和細菌，從而達到消毒的效果，這種清洗和消毒的效果相比傳統的手工清洗更為優越，能夠更好地保障環境衛生，路面上的垃圾、雜物和污垢可能成為細菌和病毒的滋生地，通過環衛路面清潔，可以清除這些潛在的健康威脅。

2、現有專利公告號為cn216496669u公開的一種獸醫醫用地面消毒設備，包括旋轉柱和攪拌葉，首先通過加液管對消毒液箱的內腔加入消毒液，然后通過外設控制器打開第二電機，第二電機啟動帶動旋轉柱和攪拌葉對消毒液進行均勻攪拌，然后通過外設控制器打開抽水泵和第三電機，第三電機啟動帶動螺紋桿在軸承的內腔開始轉動，螺紋桿轉動通過螺紋帶動螺紋塊在螺紋桿的表面開始移動，螺紋塊移動帶動滑塊在滑槽的內腔滑動，同時螺紋塊移動帶動滑動桿在滑動槽的內腔滑動，同時滑動桿移動帶動移動臺開始移動，移動臺移動帶動安裝機構和抽水泵開始前后移動，同時抽水泵啟動通過抽水軟管抽動消毒液箱內腔的消毒液，消毒液再通過出水管和噴頭噴出對地面進行移動均勻噴灑，然后通過外設控制器打開第一電機，第一電機啟動帶動涂抹板開始旋轉涂抹消毒液，使消毒液均勻涂抹在地面即可。

3、上述裝置在對地面進行消毒時，消毒液使用完成后，需要推回水源處進行添加和攪拌才能再次進行噴灑消毒，往返較為耗時，針對以上問題，提出一種地面消毒設備。

技術實現思路

1、本實用新型的目的在于提供一種地面消毒設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種地面消毒設備，包括混合箱和車廂底板，所述混合箱的頂部與料箱的底部固定連接，所述料箱內壁的一側開設有凹槽，所述凹槽內滑動連接有移動板，所述移動板的一側固定連接有移動桿，所述混合箱內轉動連接有轉動桿，所述混合箱上設置有用于同時驅動移動桿滑動和轉動桿轉動的驅動組件，所述混合箱的一側設置有水箱，所述水箱的底部與車廂底板的頂部固定連接，所述水箱上設置有用于向混合箱內輸送水的輸送組件；

4、所述混合箱的底部與車廂底板的頂部固定連接，所述混合箱的一側與泵體的進水口接通，所述泵體的出水口與連接管的進水口接通，所述連接管安裝在車廂底板底部，所述連接管的出水口與兩組噴水管接通，所述車廂底板底部固定連接有固定箱，所述固定箱底部轉動連接有不少于三組清掃刷，所述轉動桿上設置有用于驅動清掃刷進行轉動的轉動組件。

5、在一種可選方案中：所述驅動組件包括從動齒輪和主動齒輪，所述轉動桿延伸至外部的表面固定連接主動齒輪，所述混合箱的頂部固定連接有支撐架，所述支撐架上安裝有用于驅動轉動桿進行轉動的電機，所述主動齒輪與從動齒輪嚙合，所述移動桿遠離移動板的一端轉動連接連接桿，所述連接桿遠離移動桿的一端轉動連接在從動齒輪偏離中心的一側，所述從動齒輪的直徑是主動齒輪直徑的兩倍。

6、在一種可選方案中：所述輸送組件包括水泵和進水管，所述水箱的頂部固定連接有水泵，所述水泵的進水口與吸水管接通，所述吸水管位于水箱內，所述水泵的出水口與進水管的進水口接通，所述進水管遠離水泵的一端安裝在混合箱的頂部，所述進水管的出水口與混合箱接通，所述水箱上安裝有進水管。

7、在一種可選方案中：所述轉動組件包括從動輪和主動輪，所述轉動桿底端延伸至車廂底板底部固定連接主動輪，三組所述從動輪與主動輪嚙合，所述從動輪底部固定連接有固定桿，所述固定桿轉動連接在固定箱內壁的底部，所述固定桿遠離從動輪的一端固定連接清掃刷。

8、在一種可選方案中：所述混合箱的頂部安裝有注水管。

9、在一種可選方案中：所述清掃刷底部設置有毛刷。

10、在一種可選方案中：所述轉動桿上設置有若干個橫桿。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型通過設置水箱、料箱、移動板、驅動組件和輸送組件，輸送組件將水箱內的水注入混合箱內，驅動組件驅動移動板進行滑動，對料箱內的氯酸鈉顆粒進行間接式下料，進行融合，方便噴水管對地面進行消毒，節省噴灑消毒時間。

13、本實用新型通過設置清掃刷和轉動組件，轉動組件驅動清掃刷進行轉動，可以對地面進行清掃，方便噴水管對地面進行噴灑氯酸鈉溶液進行消毒。

14、本實用新型通過設置注水管和進水管，可以對水箱和混合箱內進行注水，加大出水量，方便進行噴灑。

技術特征：

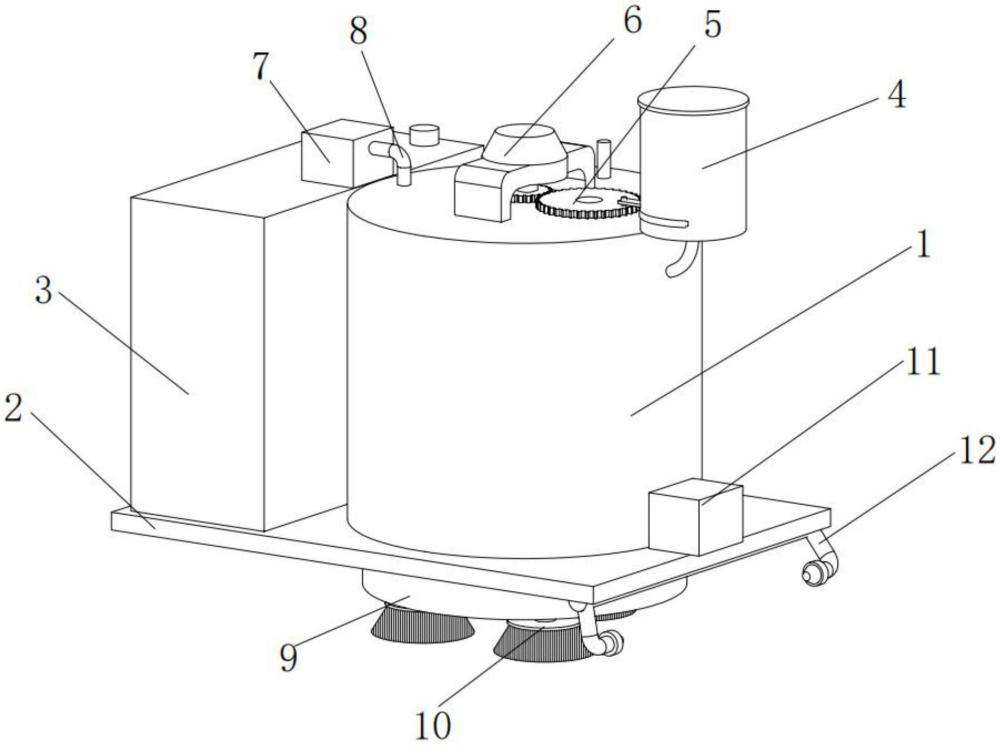

1.一種地面消毒設備，包括混合箱(1)和車廂底板(2)，其特征在于：所述混合箱(1)的頂部與料箱(4)的底部固定連接，所述料箱(4)內壁的一側開設有凹槽，所述凹槽內滑動連接有移動板(15)，所述移動板(15)的一側固定連接有移動桿(18)，所述混合箱(1)內轉動連接有轉動桿(20)，所述混合箱(1)上設置有用于同時驅動移動桿(18)滑動和轉動桿(20)轉動的驅動組件，所述混合箱(1)的一側設置有水箱(3)，所述水箱(3)的底部與車廂底板(2)的頂部固定連接，所述水箱(3)上設置有用于向混合箱(1)內輸送水的輸送組件；

2.根據權利要求1所述的一種地面消毒設備，其特征在于：所述驅動組件包括從動齒輪(5)和主動齒輪(13)，所述轉動桿(20)延伸至外部的表面固定連接主動齒輪(13)，所述混合箱(1)的頂部固定連接有支撐架，所述支撐架上安裝有用于驅動轉動桿(20)進行轉動的電機(6)，所述主動齒輪(13)與從動齒輪(5)嚙合，所述移動桿(18)遠離移動板(15)的一端轉動連接連接桿(14)，所述連接桿(14)遠離移動桿(18)的一端轉動連接在從動齒輪(5)偏離中心的一側，所述從動齒輪(5)的直徑是主動齒輪(13)直徑的兩倍。

3.根據權利要求1所述的一種地面消毒設備，其特征在于：所述輸送組件包括水泵(7)和進水管(8)，所述水箱(3)的頂部固定連接有水泵(7)，所述水泵(7)的進水口與吸水管接通，所述吸水管位于水箱(3)內，所述水泵(7)的出水口與進水管(8)的進水口接通，所述進水管(8)遠離水泵(7)的一端安裝在混合箱(1)的頂部，所述進水管(8)的出水口與混合箱(1)接通，所述水箱(3)上安裝有進水管。

4.根據權利要求1所述的一種地面消毒設備，其特征在于：所述轉動組件包括從動輪(23)和主動輪(22)，所述轉動桿(20)底端延伸至車廂底板(2)底部固定連接主動輪(22)，三組所述從動輪(23)與主動輪(22)嚙合，所述從動輪(23)底部固定連接有固定桿(19)，所述固定桿(19)轉動連接在固定箱(9)內壁的底部，所述固定桿(19)遠離從動輪(23)的一端固定連接清掃刷(10)。

5.根據權利要求1所述的一種地面消毒設備，其特征在于：所述混合箱(1)的頂部安裝有注水管。

6.根據權利要求1所述的一種地面消毒設備，其特征在于：所述清掃刷(10)底部設置有毛刷。

7.根據權利要求1所述的一種地面消毒設備，其特征在于：所述轉動桿(20)上設置有若干個橫桿(21)。

技術總結
本技術涉及環衛清掃技術領域，具體公開了一種地面消毒設備，包括混合箱和車廂底板，所述混合箱的頂部與料箱的底部固定連接，所述料箱內壁的一側開設有凹槽，所述凹槽內滑動連接有移動板，所述移動板的一側固定連接有移動桿，所述混合箱內轉動連接有轉動桿，所述混合箱上設置有用于同時驅動移動桿滑動和轉動桿轉動的驅動組件，本技術通過設置水箱、料箱、移動板、驅動組件和輸送組件，輸送組件將水箱內的水注入混合箱內，驅動組件驅動移動板進行滑動，對料箱內的氯酸鈉顆粒進行間接式下料，進行融合，方便噴水管對地面進行消毒，節省噴灑消毒時間。

技術研發人員：劉朝念,韋星志,梁詩艷,楊彬,黃玉蓮
受保護的技術使用者：廣西城投環保科技股份有限公司
技術研發日：20240614
技術公布日：2025/4/28
