本技術涉及插管，具體為一種嵌入式柔性電極神經插管。

背景技術：

1、在以往的神經監護插管技術中，肌電信號的采集通常依賴于內置的電極絲。這些電極絲一般由不銹鋼或其他金屬材料制成，需要在插管生產過程中通過人工方式將電極絲精確地插入到插管內部。

2、上述生產方式存在幾個明顯的弊端：首先，生產工序繁瑣，需要人工進行精確操作，增加了生產成本和制造時間；其次，由于手工操作，電極絲的插入過程中容易引入雜質或污染，增加了對病人造成潛在危害的風險；最后，金屬電極絲的使用可能會對病人的神經組織產生刺激或損傷，從而影響監護效果。

技術實現思路

1、本實用新型的目的在于提供一種嵌入式柔性電極神經插管，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種嵌入式柔性電極神經插管，包括神經插管本體，所述神經插管本體的表面嵌裝有激光印刷柔性電極，神經插管本體的管體上套設有清理環，用于清理神經插管本體表面的污垢。

3、優選的，所述神經插管本體的外壁開設有嵌裝槽，嵌裝槽呈環形槽，嵌裝槽的兩個平行分布的環面的邊緣均設有圓弧形坡面，激光印刷柔性電極套設在嵌裝槽的內部，激光印刷柔性電極的外徑小于神經插管本體的管徑。

4、優選的，所述清理環呈“凸”字形圓管結構，清理環的外環面開設有摳取槽，摳取槽呈環形槽。

5、優選的，所述清理環的一端槽口的內環面開設有安裝槽一，安裝槽一呈環形槽，安裝槽一設有兩個，兩個安裝槽一內部在清理環的一端槽口的兩側，安裝槽一的表面固定有橡膠刮環，橡膠刮環呈斷面為等腰梯形的圓環板，橡膠刮環的內環徑小于神經插管本體的管徑。

6、優選的，所述清理環的另一端槽口處開設有安裝槽二，安裝槽二呈環形槽，安裝槽二的表面固定有擦拭棉環，擦拭棉環呈環形板狀結構，擦拭棉環的內環口徑小于神經插管本體的管徑，擦拭棉環夾持在安裝槽二和神經插管本體之間產生彈性形變。

7、與現有技術相比，本實用新型的有益效果是：

8、本實用新型提出的嵌入式柔性電極神經插管，激光印刷技術可以實現快速、精確的印刷，大大簡化了生產工序，提高了生產效率。同時，減少了人工操作，降低了生產成本；由于采用激光印刷技術，無需將電極絲插入到插管內部，因此避免了手工操作帶來的污染風險，降低了對病人造成危害的可能性；采用柔性電路板作為電極，能夠更好地貼合神經組織的表面，提高信號采集的準確性和穩定性。同時，柔性電極對神經組織的刺激較小，有助于減少對病人的不適和損傷；通過設計的清理環結構，可以方便地對神經插管表面進行清理和消殺處理，保證了插管在使用過程中的清潔度和安全性。

技術特征：

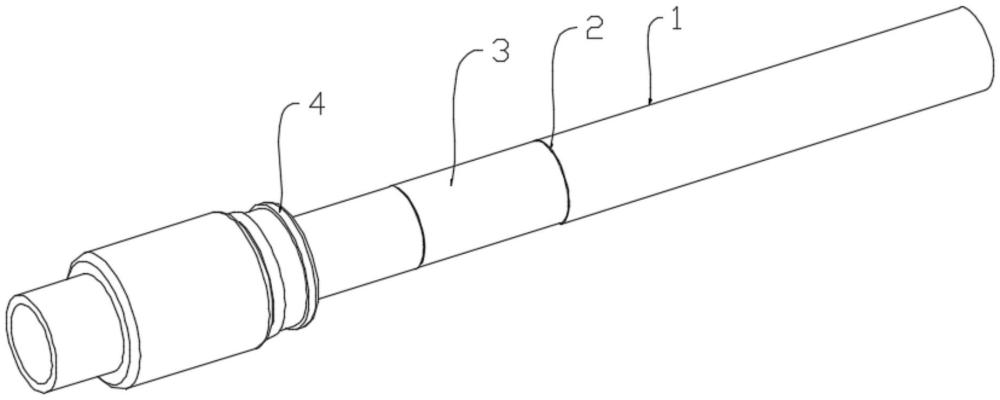

1.一種嵌入式柔性電極神經插管，包括神經插管本體(1)，其特征在于：所述神經插管本體(1)的表面嵌裝有激光印刷柔性電極(3)，神經插管本體(1)的管體上套設有清理環(4)，用于清理神經插管本體(1)表面的污垢。

2.根據權利要求1所述的一種嵌入式柔性電極神經插管，其特征在于：所述神經插管本體(1)的外壁開設有嵌裝槽(2)，嵌裝槽(2)呈環形槽，嵌裝槽(2)的兩個平行分布的環面的邊緣均設有圓弧形坡面，激光印刷柔性電極(3)套設在嵌裝槽(2)的內部，激光印刷柔性電極(3)的外徑小于神經插管本體(1)的管徑。

3.根據權利要求1所述的一種嵌入式柔性電極神經插管，其特征在于：所述清理環(4)呈“凸”字形圓管結構，清理環(4)的外環面開設有摳取槽(9)，摳取槽(9)呈環形槽。

4.根據權利要求1所述的一種嵌入式柔性電極神經插管，其特征在于：所述清理環(4)的一端槽口的內環面開設有安裝槽一(5)，安裝槽一(5)呈環形槽，安裝槽一(5)設有兩個，兩個安裝槽一(5)內部在清理環(4)的一端槽口的兩側，安裝槽一(5)的表面固定有橡膠刮環(6)，橡膠刮環(6)呈斷面為等腰梯形的圓環板，橡膠刮環(6)的內環徑小于神經插管本體(1)的管徑。

5.根據權利要求1所述的一種嵌入式柔性電極神經插管，其特征在于：所述清理環(4)的另一端槽口處開設有安裝槽二(7)，安裝槽二(7)呈環形槽，安裝槽二(7)的表面固定有擦拭棉環(8)，擦拭棉環(8)呈環形板狀結構，擦拭棉環(8)的內環口徑小于神經插管本體(1)的管徑，擦拭棉環(8)夾持在安裝槽二(7)和神經插管本體(1)之間產生彈性形變。

技術總結
本技術涉及插管技術領域，具體為一種嵌入式柔性電極神經插管，包括神經插管本體，所述神經插管本體的表面嵌裝有激光印刷柔性電極，神經插管本體的管體上套設有清理環，用于清理神經插管本體表面的污垢；有益效果為：本技術提出的嵌入式柔性電極神經插管，激光印刷技術可以實現快速、精確的印刷，大大簡化了生產工序，提高了生產效率。同時，減少了人工操作，降低了生產成本；由于采用激光印刷技術，無需將電極絲插入到插管內部，因此避免了手工操作帶來的污染風險，降低了對病人造成危害的可能性。

技術研發人員：吳洪泉,李宏福,朱雨
受保護的技術使用者：南京華遠醫療科技有限公司
技術研發日：20240708
技術公布日：2025/4/24
