本技術涉及甲醛蒸汽滅菌，具體為一種甲醛蒸汽滅菌器。

背景技術：

1、甲醛滅菌原理是通過甲醛氣體對微生物的氧化作用，達到殺滅微生物的效果，甲醛是一種強氧化劑，能與微生物的蛋白質、核酸、脂類等生物大分子發生反應，破壞其結構和功能，甲醛蒸汽滅菌器是一種利用甲醛滅菌原理的設備。

2、在中國實用新型專利申請號：cn202221067254.1中公開有一種低溫蒸汽甲醛滅菌器，通過溫度傳感器和壓力傳感器對滅菌腔體內部的環境的檢測，從而能夠避免水蒸汽的溫度和壓力過高，對附近的物品造成損傷。上述專利雖然實現了進行滅菌的功能，但是，上述專利在使用時存在以下弊端：上述的甲醛蒸汽滅菌器在對物品進行滅菌時蒸汽噴出的位置是固定的，容易存在清潔死角，甲醛蒸汽無法盡可能與物品接觸，不方便使用。因此，我們提出一種甲醛蒸汽滅菌器。

技術實現思路

1、本實用新型的目的在于提供一種甲醛蒸汽滅菌器，以解決上述背景技術中提出的甲醛蒸汽滅菌器在對物品進行滅菌時蒸汽噴出的位置是固定的，容易存在清潔死角，甲醛蒸汽無法盡可能與物品接觸的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種甲醛蒸汽滅菌器，包括箱體，所述箱體的內部固定連接有滅菌箱，所述滅菌箱的內部開設有滅菌腔，所述滅菌腔的內部等距固定連接有固定塊，兩個所述固定塊之間轉動連接有連接軸，所述連接軸的外側固定連接有連接座，所述連接座的一側固定連接有空心板，所述空心板的底部等距設有噴嘴，所述滅菌箱的內部轉動連接有轉軸，所述轉軸的一端固定連接有轉動盤，所述箱體的內部依次安裝有第一蒸發器和甲醛溶液放置箱，所述第一蒸發器通過管道與空心板連通，所述甲醛溶液放置箱通過管道與第一蒸發器連通，所述管道的外側均設有閥門。

4、可以理解的是，本實用新型通過甲醛溶液放置箱和第一蒸發器的設置產生甲醛蒸汽，通過空心板底部的噴嘴將甲醛蒸汽噴出，從而對物品進行滅菌，通過連接軸的轉動帶動連接座產生轉動，連接座帶動空心板進行轉動，使得甲醛蒸汽噴出的更為均勻，通過轉軸的轉動帶動轉動盤產生轉動，從而帶動物品產生轉動，可以更均勻的進行滅菌。

5、優選的，所述箱體的內部依次安裝有第二蒸發器和純水放置箱，所述第二蒸發器通過管道與空心板連通，所述純水放置箱通過管道與第二蒸發器連通，所述管道的外側均設有閥門。

6、可以理解的是，本實用新型通過第二蒸發器和純水放置箱的設置可以產生蒸汽，從而將腔體以及物品上殘留的甲醛清洗掉。

7、優選的，所述箱體的內部安裝有真空泵，所述真空泵通過管道與滅菌腔連通。

8、可以理解的是，本實用新型通過真空泵的設置方便對滅菌腔的內部進行抽真空。

9、優選的，所述滅菌箱的內部轉動連接有傳動軸，所述轉軸通過傳動皮帶與傳動軸傳動連接。

10、可以理解的是，本實用新型通過傳動軸的轉動帶動其外側的皮帶輪產生轉動，傳動軸外側的皮帶輪通過傳動皮帶帶動轉軸外側的皮帶輪產生轉動，從而帶動轉軸進行轉動。

11、優選的，所述滅菌箱的內部滑動連接有調節塊，所述調節塊的一側固定連接有齒條，所述連接軸的外側固定連接有與齒條配合使用的半齒輪。

12、可以理解的是，本實用新型通過調節塊的移動帶動齒條產生移動，通過齒條的移動帶動半齒輪產生轉動，半齒輪帶動連接軸進行轉動。

13、優選的，所述滅菌箱的內部等距固定連接有連接塊，兩個所述連接塊之間轉動連接有往復絲桿，所述調節塊與往復絲桿螺紋連接。

14、可以理解的是，本實用新型通過往復絲桿的轉動帶動連接塊進行往復的移動。

15、優選的，所述往復絲桿的一端固定連接有第二錐齒輪，所述傳動軸的外側固定連接有與第二錐齒輪配合使用的第一錐齒輪，所述滅菌箱的頂部固定連接有驅動電機，所述驅動電機的輸出端與傳動軸固定連接。

16、可以理解的是，本實用新型通過驅動電機帶動傳動軸產生轉動，通過傳動軸的轉動帶動第一錐齒輪產生轉動，第一錐齒輪通過第二錐齒輪帶動往復絲桿進行轉動。

17、本實用新型所達到的有益效果是：通過設置了滅菌箱、滅菌腔、甲醛溶液放置箱、第一蒸發器和空心板實現了對物品進行滅菌的功能；通過設置了傳動軸、傳動皮帶、轉軸和轉動盤實現了在滅菌的過程中帶動物品進行轉動的功能，使得滅菌的效果更加均勻；通過設置了往復絲桿、調節塊、齒條、半齒輪、連接軸、連接座和空心板實現了將甲醛蒸汽進行擺動噴出的功能，可以更均勻的對物品進行滅菌，方便使用。

技術特征：

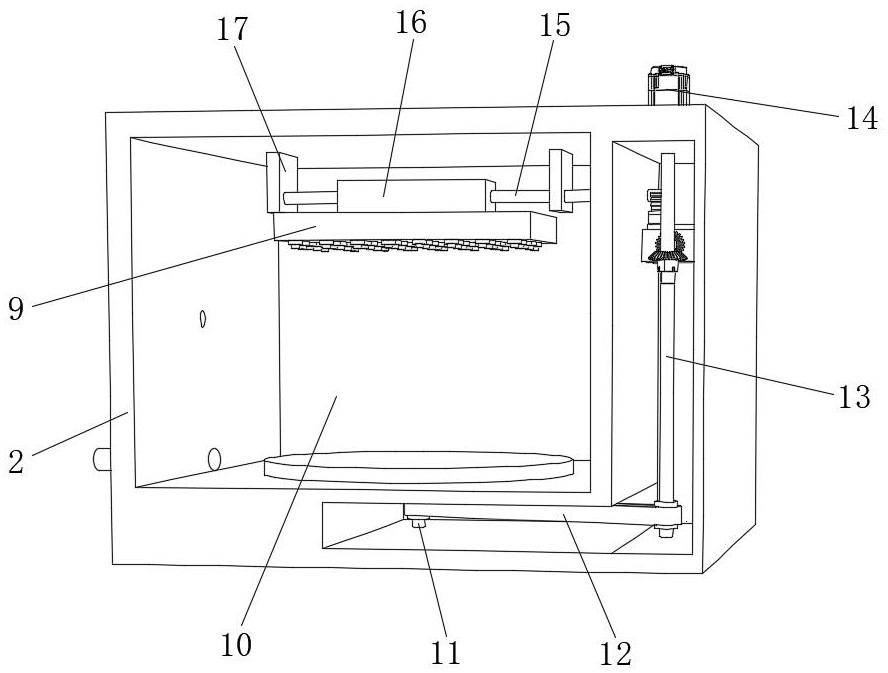

1.一種甲醛蒸汽滅菌器，包括箱體（1），其特征在于：所述箱體（1）的內部固定連接有滅菌箱（2），所述滅菌箱（2）的內部開設有滅菌腔（10），所述滅菌腔（10）的內部等距固定連接有固定塊（17），兩個所述固定塊（17）之間轉動連接有連接軸（15），所述連接軸（15）的外側固定連接有連接座（16），所述連接座（16）的一側固定連接有空心板（9），所述空心板（9）的底部等距設有噴嘴，所述滅菌箱（2）的內部轉動連接有轉軸（11），所述轉軸（11）的一端固定連接有轉動盤（3），所述箱體（1）的內部依次安裝有第一蒸發器（4）和甲醛溶液放置箱（5），所述第一蒸發器（4）通過管道與空心板（9）連通，所述甲醛溶液放置箱（5）通過管道與第一蒸發器（4）連通，所述管道的外側均設有閥門。

2.根據權利要求1所述的一種甲醛蒸汽滅菌器，其特征在于：所述箱體（1）的內部依次安裝有第二蒸發器（8）和純水放置箱（7），所述第二蒸發器（8）通過管道與空心板（9）連通，所述純水放置箱（7）通過管道與第二蒸發器（8）連通，所述管道的外側均設有閥門。

3.根據權利要求1所述的一種甲醛蒸汽滅菌器，其特征在于：所述箱體（1）的內部安裝有真空泵（6），所述真空泵（6）通過管道與滅菌腔（10）連通。

4.根據權利要求1所述的一種甲醛蒸汽滅菌器，其特征在于：所述滅菌箱（2）的內部轉動連接有傳動軸（13），所述轉軸（11）通過傳動皮帶（12）與傳動軸（13）傳動連接。

5.根據權利要求4所述的一種甲醛蒸汽滅菌器，其特征在于：所述滅菌箱（2）的內部滑動連接有調節塊（18），所述調節塊（18）的一側固定連接有齒條（19），所述連接軸（15）的外側固定連接有與齒條（19）配合使用的半齒輪（20）。

6.根據權利要求5所述的一種甲醛蒸汽滅菌器，其特征在于：所述滅菌箱（2）的內部等距固定連接有連接塊（23），兩個所述連接塊（23）之間轉動連接有往復絲桿（24），所述調節塊（18）與往復絲桿（24）螺紋連接。

7.根據權利要求6所述的一種甲醛蒸汽滅菌器，其特征在于：所述往復絲桿（24）的一端固定連接有第二錐齒輪（22），所述傳動軸（13）的外側固定連接有與第二錐齒輪（22）配合使用的第一錐齒輪（21），所述滅菌箱（2）的頂部固定連接有驅動電機（14），所述驅動電機（14）的輸出端與傳動軸（13）固定連接。

技術總結
本技術公開了一種甲醛蒸汽滅菌器，包括箱體，箱體的內部固定連接有滅菌箱，滅菌箱的內部開設有滅菌腔，滅菌腔的內部等距固定連接有固定塊，兩個固定塊之間轉動連接有連接軸，連接軸的外側固定連接有連接座，連接座的一側固定連接有空心板；本技術所達到的有益效果是：通過設置了滅菌箱、滅菌腔、甲醛溶液放置箱、第一蒸發器和空心板實現了對物品進行滅菌的功能；通過設置了傳動軸、傳動皮帶、轉軸和轉動盤實現了在滅菌的過程中帶動物品進行轉動的功能，使得滅菌的效果更加均勻；通過設置了往復絲桿、調節塊、齒條、半齒輪、連接軸、連接座和空心板實現了將甲醛蒸汽進行擺動噴出的功能，可以更均勻的對物品進行滅菌，方便使用。

技術研發人員：鄭國林,鄭玉曼
受保護的技術使用者：滑縣紅太陽醫療器械有限公司
技術研發日：20240708
技術公布日：2025/4/28
