本技術涉及核醫學檢查領域，尤其涉及一種基于核醫學pet-mr檢查室用傳導柜。

背景技術：

1、核醫學中，mri檢查的成效是通過磁場對體內氫質子激發，根據不同的持續時間，經過計算機處理后得到圖像，由于整個過程沒有射線產生，因此mri檢查室構建時只要求進行信號屏蔽。從空間上來說，mri檢查室不僅包括放置mri檢測儀的大房間(平時所說的檢查室)，還包括檢測儀等設備所需電路控制的小房間，兩個房間之間設有用于傳遞信號的傳導口，傳導口處設置傳導板，目前，常通過對兩個房間同時進行磁屏蔽來達到對mri檢測儀進行磁屏蔽的目的，而為了美觀設計，還會在大房間一側設置遮掩傳導板的吊柜，如果要檢修傳導板則直接打開吊柜，如果要檢修控制電路則直接進入小房間。

2、pet-mr是由正電子發射計算機斷層顯像儀pet和核磁共振成像術mr兩強結合一體化組合成的大型功能代謝與分子影像診斷設備，相較于mri檢測來說，pet-mr檢測是一種更為先進準確的檢測手段，其除了能用于普通病人檢查外，還常用于注射有輻射藥劑的病人進行檢查，因此基于檢測和應用兩方面考慮，在對pet-mr檢查室構建時，不僅要進行信號屏蔽，還要進行射線防護，目前的防護思路通常是依據mri磁屏蔽軌跡進行(兩房間整體防護)，如此防護存在一個缺陷，即不管是大檢修還是小檢修，為了避免檢修人員被輻射，都需要提前將設備整體關閉，而有些檢修卻不一定要在關停下進行，均關停處理對醫院和患者來說都具有損失，因此本申請研發了一種基于核醫學pet-mr檢查室用傳導柜，可以較好的解決以上問題。

技術實現思路

1、本實用新型為了彌補現有技術的不足，提供了一種基于核醫學pet-mr檢查室用傳導柜，不僅可以在不停機進行安全檢修，且射線防護成本較低，防護效果較好。

2、本實用新型為解決上述技術問題所采用的技術方案是：

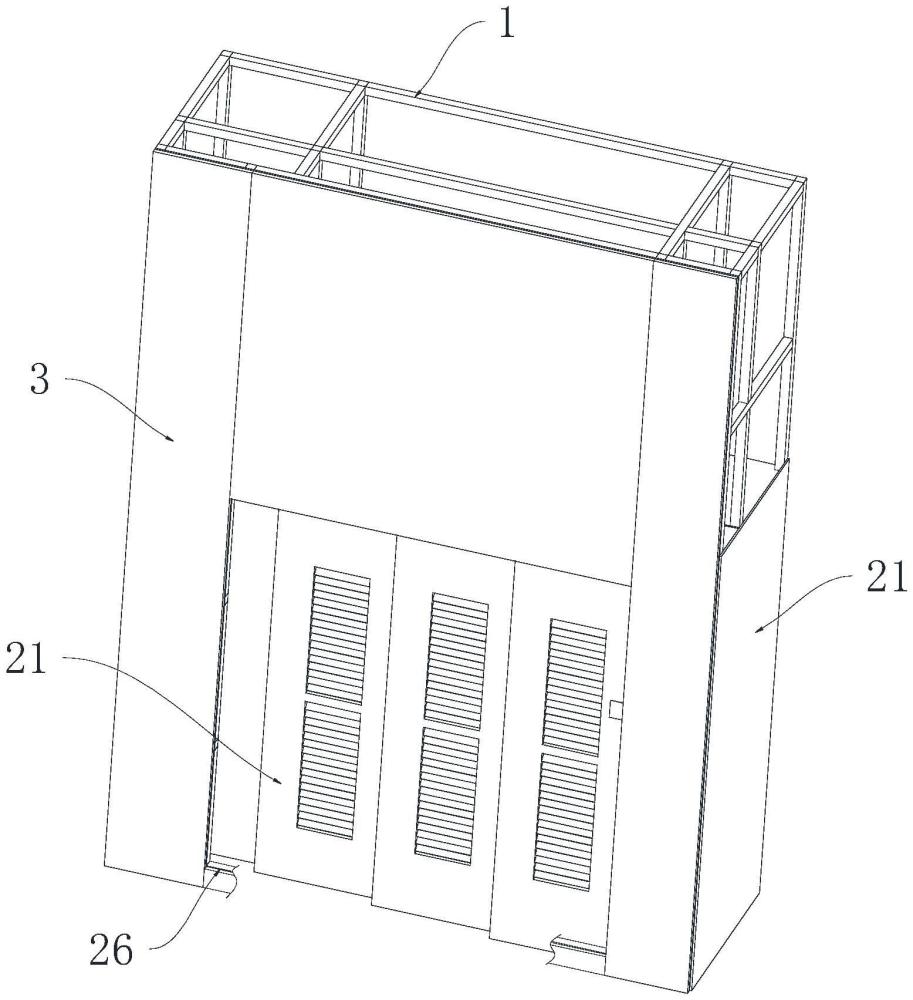

3、一種基于核醫學pet-mr檢查室用傳導柜，包括：

4、龍骨骨架，所述龍骨骨架設于檢查室一角，以使其相鄰兩側靠墻固定，另外兩側分別設為前側和邊側，所述龍骨骨架內分隔出上空間和下空間，所述下空間前后分隔出前區和后區，所述后區對應的龍骨骨架后側設有與傳導板配合的檢修口，所述前區對應的龍骨骨架前后分別設有一進出口；

5、鉛防護層，其包括鉛防護門和設于龍骨骨架上的鉛板層，所述鉛防護門包括前后依次設置的多塊平移門板，多塊平移門板設于兩個進出口之間，當多塊平移門板依次被拉開后，其能與鉛板層配合來隔開后區和檢查室之間的射線輻射，且多塊平移門板中，位于前側的平移門板拉開后靠近邊側一側，以使相鄰平移門板的門縫背離檢查室中心方向；

6、外裝飾層，其包括于龍骨骨架前側和邊側設置其上的裝飾板。

7、在一個示例中，所述前區于進出口兩側分別形成靠近邊側的第一前區和遠離邊側的第二前區、于進出口上方形成吊裝區；所述鉛板層包括第一鉛板、第二鉛板、第三鉛板、第四鉛板和第五鉛板，所述第一鉛板對應下空間設于龍骨骨架邊側，所述第二鉛板對應第一前區和吊裝區設于龍骨骨架前側，所述第三鉛板設于第二前區后側的龍骨骨架上，所述第四鉛板設于上空間底部或下空間頂部的龍骨骨架上，所述第五鉛板對應進出口下方設于龍骨骨架前側，其中第一鉛板和第二鉛板的上端高于第四鉛板的頂部設置。

8、在一個示例中，所述平移門板拉開后至少有部分能嵌入第二前區中。

9、在一個示例中，所述后區對應的龍骨骨架頂部設有穿線口，所述上空間內設有罩住穿線口的鉛防護罩，所述鉛防護罩的后側設有穿線孔。

10、在一個示例中，所述平移門板上設有鉛百葉窗。

11、在一個示例中，鉛防護門包括三塊平移門板。

12、在一個示例中，所述平移門板于吊裝區吊裝設置。

13、在一個示例中，所述龍骨骨架的上端延伸至與檢查室的頂龍骨固定。

14、在一個示例中，所述后區內側和前區內側還根據需要設有內裝飾層。

15、本實用新型采用上述技術方案，所具有的優點是：該基于核醫學pet-mr檢查室用傳導柜，一方面可通過阻止檢查室中pet-mr檢測時的輻射進入后區，來使檢修人員進入后區對傳導板進行不停機檢修或對控制電路等結構進行不停機檢修；另一方面，還具有防護較為全面、防護成本低、結構牢固度好、結構緊湊占地小等優勢。

技術特征：

1.基于核醫學pet-mr檢查室用傳導柜，其特征在于，包括：

2.根據權利要求1所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，所述前區于進出口兩側分別形成靠近邊側的第一前區和遠離邊側的第二前區、于進出口上方形成吊裝區；

3.根據權利要求2所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，所述平移門板拉開后至少有部分能嵌入第二前區中。

4.根據權利要求1所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，所述后區對應的龍骨骨架頂部設有穿線口，所述上空間內設有罩住穿線口的鉛防護罩，所述鉛防護罩的后側設有穿線孔。

5.根據權利要求1所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，所述平移門板上設有鉛百葉窗。

6.根據權利要求1所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，鉛防護門包括三塊平移門板。

7.根據權利要求1所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，所述平移門板于吊裝區吊裝設置。

8.根據權利要求1所述的基于核醫學pet-mr檢查室用傳導柜，其特征在于，所述龍骨骨架的上端延伸至與檢查室的頂龍骨固定。

技術總結
本技術涉及一種基于核醫學PET?MR檢查室用傳導柜，該基于核醫學PET?MR檢查室用傳導柜，包括龍骨骨架、鉛防護層和外裝飾層，龍骨骨架設于檢查室一角，龍骨骨架內分隔出上空間和下空間，下空間前后分隔出前區和后區，后區對應的龍骨骨架后側設有與傳導板配合的檢修口，前區對應的龍骨骨架前后分別設有進出口；鉛防護層包括鉛防護門和設于龍骨骨架上的鉛板層，鉛防護門包括前后依次設置的多塊平移門板，其設于兩個進出口之間，當多塊平移門板依次被拉開后能與鉛板層配合來隔開后區和檢查室間的射線輻射，且位于前側的平移門板拉開后靠近邊側，以使相鄰平移門板的門縫背離檢查室中心方向，達到了非常好的防護效果，較好保護檢修人員能不停機安全檢修。

技術研發人員：張顯鵬,莊瑞麗,趙鵬
受保護的技術使用者：山東大華醫特環保工程有限公司
技術研發日：20240704
技術公布日：2025/4/28
