本發明涉及獸醫用外科器械，尤其涉及一種畜牧獸用接種用輔助裝置及使用方法。

背景技術：

1、為了保障畜牧業的健康發展，動物疫病的預防和控制至關重要。疫苗接種是預防動物感染病毒的關鍵手段。

2、目前在對動物接種時，一般都是獸醫拿著注射器給動物注射藥物，特別是在進行肌肉注射時，需要保證針頭垂直快速的刺入肌肉。

3、而在長期的接種過程中，獸醫很難保證每一次對準注射部位之后都能準確發力，垂直快速的刺入，很容易就會刺歪，針頭無法順利刺入到肌肉組織內，導致藥物無法有效的進入到肌肉組織。

技術實現思路

1、本發明的目的在于提供一種畜牧獸用接種用輔助裝置及使用方法，可以在針頭對準注射部位之后，輔助發力，帶動針頭垂直快速的刺入肌肉組織進行給藥。

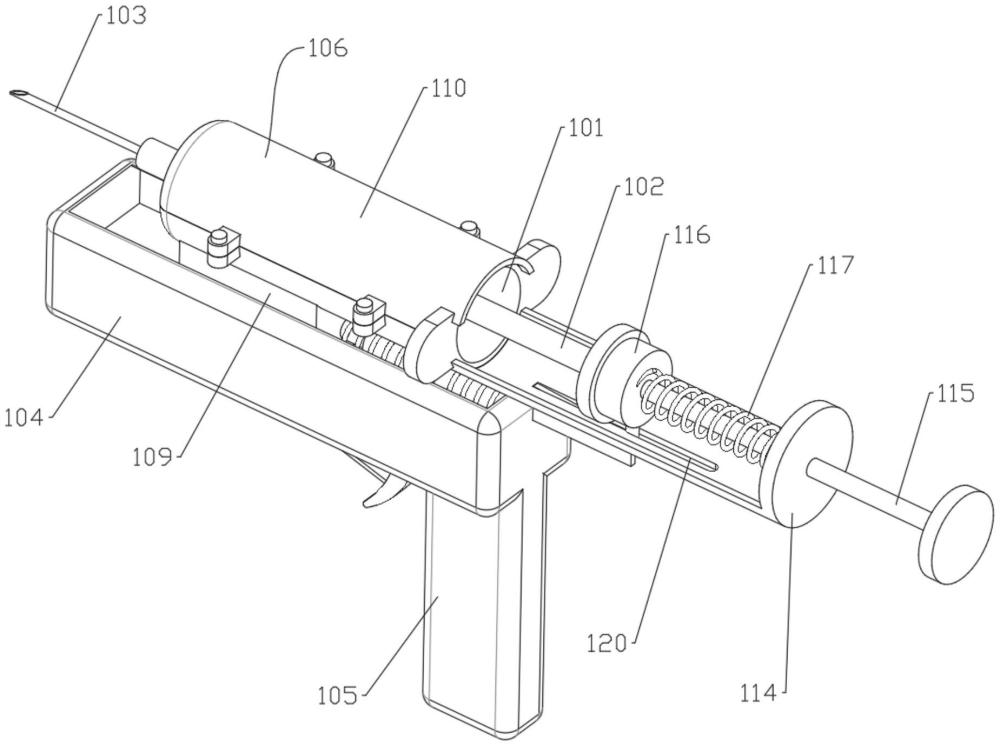

2、為實現上述目的，第一方面，本發明提供了一種畜牧獸用接種用輔助裝置，包括針筒、活塞桿和針頭；所述活塞桿滑動設置在所述針筒內；所述針頭連通設置在所述針筒一側；

3、還包括輔助組件；

4、所述輔助組件包括機架、手柄、安裝機構、第一彈簧和限位機構；

5、所述手柄固定設置在所述機架底部；所述安裝機構滑動設置在所述機架頂部，所述安裝機構用于安裝所述針筒；所述第一彈簧設置在所述機架內，所述第一彈簧的一端與所述機架固定連接，所述第一彈簧的另一端與所述安裝機構固定連接；所述限位機構設置在所述機架上，所述限位機構用于在所述安裝機構滑動壓縮所述第一彈簧之后對所述安裝機構進行阻擋限位。

6、其中，所述安裝機構包括滑塊和安裝筒；

7、所述滑塊與所述機架滑動連接，并與所述第一彈簧固定連接，且位于所述機架內；所述安裝筒固定設置在所述滑塊頂部，所述安裝筒用于安裝所述針筒。

8、其中，所述安裝筒包括下合頁、上合頁和多個螺釘；

9、所述下合頁固定設置在所述滑塊頂部；所述上合頁位于所述下合頁頂部；所述上合頁與所述下合頁通過多個所述螺釘連接。

10、其中，所述安裝機構還包括擴展頁、拉桿、推塊、第二彈簧、鎖桿和第三彈簧；

11、所述擴展頁固定設置在所述下合頁一側；所述擴展頁具有鎖孔；所述拉桿滑動設置在所述擴展頁一側，并穿過所述擴展頁；所述推塊固定設置在所述拉桿一端；所述推塊具有第一安裝腔；所述第二彈簧與所述推塊固定連接，并與所述擴展頁固定連接，且套設于所述拉桿上；所述鎖桿滑動設置在所述第一安裝腔內，并穿過所述推塊；所述第三彈簧設置在所述第一安裝腔內，用于給所述鎖桿施加力。

12、其中，所述機架具有第二安裝腔；所述限位機構包括限位塊、第四彈簧、導向輪、扳機和連接繩；

13、所述限位塊滑動設置在所述第二安裝腔內；所述限位塊具有第一斜面；所述第四彈簧設置在所述第二安裝腔內，用于給所述限位塊施加力；所述導向輪轉動設置在所述機架內；所述扳機轉動設置在所述機架底部；所述連接繩的一端與所述限位塊固定連接，所述連接繩的另一端與所述扳機固定連接。

14、其中，所述輔助組件還包括套筒和滑桿；

15、所述套筒與所述機架固定連接，并位于所述機架內；所述滑桿與所述套筒滑動連接，并與所述滑塊固定連接，且位于所述套筒內。

16、其中，所述擴展頁還具有安裝孔；所述輔助組件還包括梯形塊；

17、所述梯形塊固定設置在所述機架一側，所述梯形塊的頂部位于所述安裝孔內；所述梯形塊具有第二斜面。

18、第二方面，本發明還提供了一種畜牧獸用接種用輔助裝置的使用方法，包括：

19、滑動安裝機構，壓縮第一彈簧，并用限位機構對安裝機構進行阻擋限位；

20、拉動活塞桿，使得針筒吸入藥液；

21、手持手柄，將針頭垂直對準動物需要注射的部位；

22、松開限位機構，第一彈簧推動安裝機構，安裝機構帶動針頭快速垂直刺入肌肉組織內，然后將藥液注入。

23、本發明的一種畜牧獸用接種用輔助裝置及使用方法，所述安裝機構用于安裝所述針筒，所述機架用于滑動安裝所述安裝機構，所述安裝機構滑動到一定位置之后，前端可以被所述限位機構阻擋限位，此時所述第一彈簧被壓縮，所述安裝機構的后端則受到所述第一彈簧的彈力，松開所述限位機構，所述安裝機構就會在所述第一彈簧的推動下，快速向前滑動，從而帶動所述針頭快速前刺，所述手柄用于方便拿持整體，在具體使用時，滑動所述安裝機構，壓縮所述第一彈簧，到一定位置之后，用所述限位機構對所述安裝機構進行阻擋限位，拉動所述活塞桿，使得所述針筒吸入藥液，手持所述手柄，將所述針頭垂直對準動物需要注射的部位，松開所述限位機構，所述第一彈簧推動所述安裝機構，所述安裝機構帶動所述針頭快速垂直刺入肌肉組織內，然后將藥液注入；采用上述方式，可以在所述針頭對準注射部位之后，輔助發力，帶動所述針頭垂直快速的刺入肌肉組織進行給藥。

技術特征：

1.一種畜牧獸用接種用輔助裝置，包括針筒、活塞桿和針頭；所述活塞桿滑動設置在所述針筒內；所述針頭連通設置在所述針筒一側；其特征在于，

2.如權利要求1所述的一種畜牧獸用接種用輔助裝置，其特征在于，

3.如權利要求2所述的一種畜牧獸用接種用輔助裝置，其特征在于，

4.如權利要求3所述的一種畜牧獸用接種用輔助裝置，其特征在于，

5.如權利要求4所述的一種畜牧獸用接種用輔助裝置，其特征在于，

6.如權利要求5所述的一種畜牧獸用接種用輔助裝置，其特征在于，

7.如權利要求6所述的一種畜牧獸用接種用輔助裝置，其特征在于，

8.一種畜牧獸用接種用輔助裝置的使用方法，應用于如權利要求1～7任意一項所述的一種畜牧獸用接種用輔助裝置，其特征在于，包括：

技術總結
本發明涉及獸醫用外科器械技術領域，具體涉及一種畜牧獸用接種用輔助裝置及使用方法，畜牧獸用接種用輔助裝置包括包括針筒、活塞桿和針頭；還包括輔助組件；輔助組件包括機架、手柄、安裝機構、第一彈簧和限位機構；在具體使用時，滑動安裝機構，壓縮第一彈簧，到一定位置之后，用限位機構對安裝機構進行阻擋限位，拉動活塞桿，使得針筒吸入藥液，手持手柄，將針頭垂直對準動物需要注射的部位，松開限位機構，第一彈簧推動安裝機構，安裝機構帶動針頭快速垂直刺入肌肉組織內，然后將藥液注入；采用上述方式，可以在針頭對準注射部位之后，輔助發力，帶動針頭垂直快速的刺入肌肉組織進行給藥。

技術研發人員：宋立莉,李杰,鄭春根,陳巧梅,楊文靜,李小娜,劉顯白,陳孝軍,馬婭婭
受保護的技術使用者：定西市鴻壯農牧有限公司
技術研發日：
技術公布日：2025/4/24
