本發明屬于口腔醫療器械，具體為一種種植釘輔助就位器。

背景技術：

1、在口腔種植領域，牙齒種植模板包含可摘義齒、自凝合板與利用壓膜技術的傳統技術，然而，隨著口腔種植技術的不斷發展和患者對種植效果要求的日益提高，這些傳統技術在種植釘植入術中暴露出諸多問題。

2、傳統的可摘義齒和自凝合板在輔助種植釘植入術中弊端明顯。首先，操作穩定性差，由于其結構與口腔組織貼合度欠佳，在手術操作過程中容易發生位移或晃動，導致種植釘植入時的定位出現偏差，其次，制作過程復雜，需要經過多道繁瑣工序，不僅耗費大量時間，對操作人員的技術要求也極高，稍有不慎就會導致產品精度不足，從而增加了失敗風險，它們在手術中會嚴重遮擋視野，醫生難以清晰觀察種植部位的具體情況，不得不依賴豐富的臨床經驗來判斷，這對于經驗不足的醫生而言，手術難度和風險顯著增加，利用壓膜技術設計的輔助工具雖然在一定程度上改善了貼合問題，但視野暴露不夠充分，無法讓醫生全面、清晰地觀察種植區域，不利于精準操作，且在引導種植釘植入方向上缺乏精確有效的機制，難以保證種植釘按照理想的角度和深度植入，這同樣使得手術效果高度依賴醫生的臨床經驗和操作技巧，對醫生的技術要求居高不下。

技術實現思路

1、本發明的目的在于：為了解決利用可摘義齒和利用自凝合板術中操作穩定性差，精確度不高，成本較高，手術視野差；另外制作復雜，精確度低，價格較高，利用壓膜技術設計上視野暴露不夠，方向不精確，依賴醫生的臨床經驗對醫生的技術要求較高的技術問題，提供了一種種植釘輔助就位器。

2、本發明采用的技術方案如下：

3、一種種植釘輔助就位器，包括：

4、壓膜牙套，所述壓膜牙套與牙齒相匹配，所述壓膜牙套的兩端均固定連接有與相鄰牙齒滑動卡接的固定翼；

5、就位道，所述就位道開設在壓膜牙套上，所述就位道內設有改變就位道深度的第一調節機構與改變就位道直徑的第二調節機構，所述就位道的內壁上涂設有光滑涂層。

6、其中，所述就位道外側與壓膜牙套內側之間填充有自凝塑料，所述自凝塑料為快速固化且透明度高的材料，并添加有微量顯影劑材料。

7、其中，所述自凝塑料由聚氨酯丙烯酸酯與高效光引發劑組成，添加有特殊增透助劑與無機填料，所述顯影劑材料為碘海醇。

8、其中，所述第一調節機構包括螺紋安裝在就位道內的螺紋套管，所述螺紋套管上開設有六角槽。

9、其中，所述第二調節機構包括設置在螺紋套管內的兩個弧形夾塊，兩個弧形夾塊呈對稱設置，兩個弧形夾塊互相靠近的一側與螺紋套管的內壁之間均固定安裝有限位彈簧，兩個弧形夾塊設有調節塊，所述螺紋套管靠近調節塊的內壁上開設有第一螺紋槽，所述調節塊的底部與第一螺紋槽螺紋連接，所述調節塊的上端開設有十字槽。

10、其中，所述調節塊由上錐形塊與圓柱塊組成，所述圓柱塊的外壁與第一螺紋槽螺紋連接，兩個弧形夾塊靠近調節塊的一端為喇叭狀設置，所述調節塊上的上錐形塊與兩個弧形夾塊下端的喇叭狀內壁滑動連接。

11、其中，兩個弧形夾塊相對的內表面開設有第二螺紋槽，所述第二螺紋槽的形狀和尺寸與所使用種植釘的螺紋相匹配。

12、其中，所述光滑涂層為聚四氟乙烯材料。

13、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

14、本發明中，采用了壓膜牙套與牙齒匹配，兩端固定翼與相鄰牙齒滑動卡接，極大提升術中穩定性，改變了可摘義齒和自凝合板穩定性差的現狀，就位道內的第一調節機構與第二調節機構可精準調控深度與直徑，有效提高種植精確度，解決了傳統方式精確度不高的問題，其設計簡化制作流程，降低成本，同時減少對手術視野的遮擋，此外，光滑涂層減少植入阻力，搭配整體結構，降低了對醫生臨床經驗的依賴，克服了以往利用壓膜技術方向不精確等難題，全面優化種植手術操作。

技術特征：

1.一種種植釘輔助就位器，其特征在于，包括：

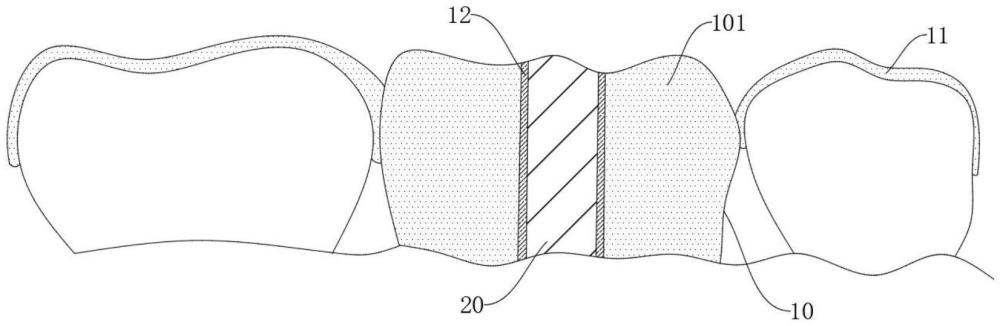

2.如權利要求1所述的一種種植釘輔助就位器，其特征在于，所述就位道(20)外側與壓膜牙套(10)內側之間填充有自凝塑料(101)，所述自凝塑料(101)為快速固化且透明度高的材料，并添加有微量顯影劑材料。

3.如權利要求2所述的一種種植釘輔助就位器，其特征在于，所述自凝塑料(101)由聚氨酯丙烯酸酯與高效光引發劑組成，添加有特殊增透助劑與無機填料，所述顯影劑材料為碘海醇。

4.如權利要求1所述的一種種植釘輔助就位器，其特征在于，所述第一調節機構包括螺紋安裝在就位道(20)內的螺紋套管(21)，所述螺紋套管(21)上開設有六角槽(212)。

5.如權利要求4所述的一種種植釘輔助就位器，其特征在于，所述第二調節機構包括設置在螺紋套管(21)內的兩個弧形夾塊(22)，兩個弧形夾塊(22)呈對稱設置，兩個弧形夾塊(22)互相靠近的一側與螺紋套管(21)的內壁之間均固定安裝有限位彈簧(23)，兩個弧形夾塊(22)設有調節塊(24)，所述螺紋套管(21)靠近調節塊(24)的內壁上開設有第一螺紋槽(211)，所述調節塊(24)的底部與第一螺紋槽(211)螺紋連接，所述調節塊(24)的上端開設有十字槽(241)。

6.如權利要求5所述的一種種植釘輔助就位器，其特征在于，所述調節塊(24)由上錐形塊與圓柱塊組成，所述圓柱塊的外壁與第一螺紋槽(211)螺紋連接，兩個弧形夾塊(22)靠近調節塊(24)的一端為喇叭狀設置，所述調節塊(24)上的上錐形塊與兩個弧形夾塊(22)下端的喇叭狀內壁滑動連接。

7.如權利要求5所述的一種種植釘輔助就位器，其特征在于，兩個弧形夾塊(22)相對的內表面開設有第二螺紋槽(221)，所述第二螺紋槽(221)的形狀和尺寸與所使用種植釘的螺紋相匹配。

8.如權利要求1所述的一種種植釘輔助就位器，其特征在于，所述光滑涂層(12)為聚四氟乙烯材料。

技術總結
本發明公開了一種種植釘輔助就位器，包括壓膜牙套與就位道，所述壓膜牙套與牙齒相匹配，所述壓膜牙套的兩端均固定連接有與相鄰牙齒滑動卡接的固定翼，壓膜牙套上開設有就位道，所述就位道內設有改變就位道深度的第一調節機構與改變就位道直徑的第二調節機構，所述就位道的內壁上涂設有光滑涂層。本發明能夠有效改善手術視野，降低對醫生臨床經驗依賴，制作相對簡便，降低成本，為種植釘植入提供高效且精準的輔助工具。

技術研發人員：楊潔
受保護的技術使用者：上海三島義齒技術有限公司
技術研發日：
技術公布日：2025/4/24
