本發明涉及醫療器械，尤其涉及一種輸液袋輸液智能提醒設備。

背景技術：

1、輸液是現代醫療常用的治療手段，由于輸液相比打針的時間較長，因此，病人在輸液時常常需要人員的陪護，以便及時提醒醫護人員撤換輸液設備。另外，每個護士都需要同時看護好幾個病人，還要處理些突發情況，根本沒有充足的時間和經歷來留意每個患者的輸液進度。因此，研究一款脫離人為因素、能夠在輸液快要完成時發出警報的輸液裝置,不僅對患者本人，對其陪護人員都很有幫助。

2、經檢索，專利申請號為cn201821612862.x公開了一種輸液袋輸液提醒器，包括裝置本體，所述裝置本體包括第一開關、第二開關、蜂鳴器、指示燈、控制機構和夾持機構，但是上述技術方案由于是通過紅外發射器來監測輸液管中是否有液體流過，因此還存在無法對輸液袋中的液體體積進行實時監測，從而在輸液袋中液體還殘留少許時提醒周圍人員，給與醫護人員和看護人員相對充足的反應時間，提高輸液管理效率的問題。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種輸液袋輸液智能提醒設備可陶瓷化涂層液及其制備方法。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種輸液袋輸液智能提醒設備，包括支架，所述支架一側外壁開有多個插槽，插槽內壁滑動連接有支撐桿，支撐桿一側外壁固定有一組遮擋框，遮擋框頂部外壁設置有噴氣機構，遮擋框一側外壁開有導向通槽，遮擋框和導向通槽內壁滑動連接有滑塊，滑塊一側外壁滑動連接有一組安裝塊，安裝塊一側轉動連接有轉桿，轉桿外壁固定有摩擦套筒，支撐桿一側外壁固定有彈性伸縮桿；

4、所述安裝塊頂部外壁固定有l形板，l形板滑動連接于導向通槽的內壁上，l形板和支撐桿外壁設置有限位機構。

5、優選的：所述彈性伸縮桿的伸縮端外壁支撐有掛孔，掛孔底部外壁設置有輸液袋，輸液袋底部外壁設置有輸液口。

6、進一步的：所述限位機構包括檔桿、第二定位孔、碰撞開關和連接塊，多個第二定位孔設置于l形板的一側外壁上，檔桿插接于第二定位孔的內壁上，連接塊固定于檔桿的一側外壁上，碰撞開關固定于支撐桿的頂部外壁上。

7、進一步優選的：所述支架一側外壁固定有蜂鳴器、指示燈和控制面板，碰撞開關、蜂鳴器和指示燈分別與控制面板電性連接。

8、作為本發明一種優選的：所述噴氣機構包括導氣管、可調節氣閥、導氣口和進氣口。

9、作為本發明進一步優選的：所述滑塊頂部外壁固定有壓力傳感器，壓力傳感器與控制面板電性連接。

10、作為本發明再進一步的方案：所述安裝塊一側外壁固定有彈性擋塊，安裝塊一側外壁固定有彈簧，彈簧一側外壁固定有擋片，擋片固定于滑塊的一側外壁上。

11、在前述方案的基礎上：所述支撐桿一側外壁開有多個第一定位孔，支撐桿一側外壁固定有把手，支架一側外壁開有多個插孔。

12、在前述方案的基礎上：所述輸液袋底部外壁設置有輸液口，輸液口外壁套接有彈性夾頭，彈性夾頭外壁固定有拉桿，拉桿兩端分別固定有移動塊，移動塊滑動連接于遮擋框的內壁上，移動塊底部外壁固定有配重塊。

13、本發明的有益效果為：

14、1.醫護人員可根據輸液袋內部藥液的多少將檔桿插在l形板一側對應高度的第二定位孔中，從而對檔桿和碰撞開關接觸時輸液袋內部所剩藥液的量進行調節，讓醫護人員和看護人員能夠靈活調節輸液袋內壁藥液輸完之前的反應時間，提高提醒設備使用時的靈活性。

15、2.隨著輸液袋內部液體逐漸減少，輸液袋會從頂部開始不斷向下收縮，此時輸液袋頂部收縮后將無法有效對摩擦套筒進行支撐，此時摩擦套筒整體會在整體重力作用下帶動滑塊在遮擋框內部向下滑動，從而讓轉桿整體能夠跟隨輸液袋頂部收縮的程度不斷向下移動，安裝塊向下移動的同時會帶動外壁的l形板不斷向下移動，從而對輸液袋頂部收縮區域兩側的導向通槽進行遮擋，讓熱氣只會通過位于輸液袋下側還有液體對摩擦套筒進行支撐的部位兩側的導向通槽噴出，從而對輸液袋內部液體進行穩定精準加熱。

16、3.醫護人員將外部熱風機通過管路與遮擋框外壁的噴氣機構相連接，從而通過噴氣機構通過遮擋框頂部向遮擋框內部噴入熱氣，熱氣進入遮擋框內部后會穿過兩個安裝塊之間的縫隙進入滑塊底部，隨后通過遮擋框一側未被l形板一側遮擋的導向通槽向輸液袋外壁噴出，從而對輸液袋內部的液體進行加熱。

17、4.熱風機通過進氣口將熱氣通過導氣口和導氣管噴入遮擋框，可通過可調節氣閥調節熱氣進入遮擋框內部的流量，從而對熱氣吹在滑塊頂部的氣壓進行調節，讓摩擦套筒能夠以不同壓力對輸液袋進行擠壓，從而調節輸液袋向外輸液的流量，進一步提高提醒設備整體的功能性。

18、5.將輸液袋頂部的掛孔掛在彈性伸縮桿上后，即可通過彈性夾頭將輸液袋底部的輸液口卡住，從而通過拉桿和移動塊整體對輸液袋進行拉伸，讓輸液袋整體在輸液時能夠更加舒展，從而配合摩擦套筒讓輸液袋內部的液體能夠穩定向外輸送。

技術特征：

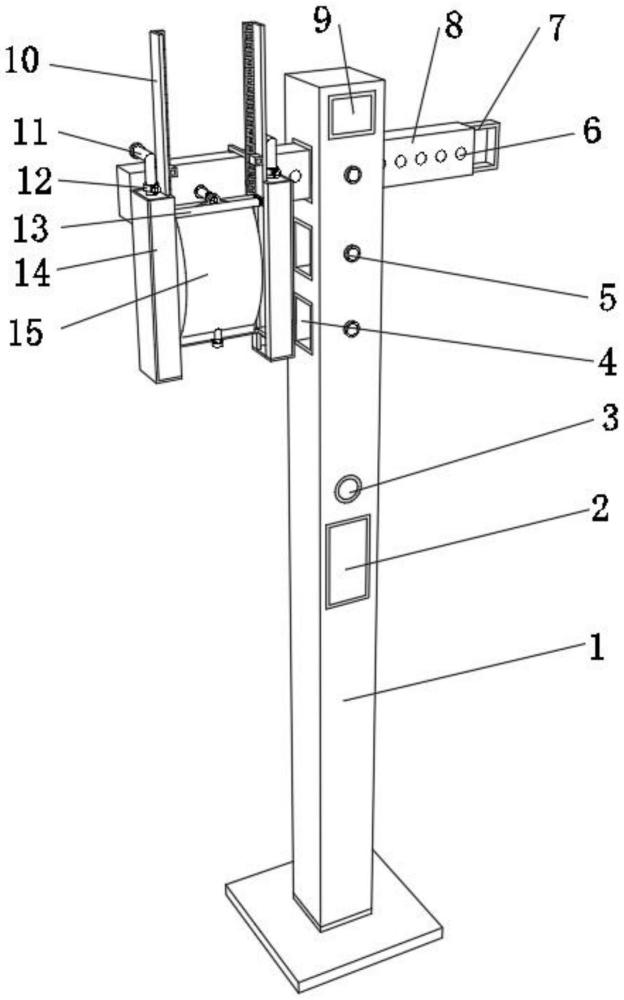

1.一種輸液袋輸液智能提醒設備，包括支架(1)，其特征在于，所述支架(1)一側外壁開有多個插槽(4)，插槽(4)內壁滑動連接有支撐桿(8)，支撐桿(8)一側外壁固定有一組遮擋框(14)，遮擋框(14)頂部外壁設置有噴氣機構，遮擋框(14)一側外壁開有導向通槽(24)，遮擋框(14)和導向通槽(24)內壁滑動連接有滑塊(29)，滑塊(29)一側外壁滑動連接有一組安裝塊(27)，安裝塊(27)一側轉動連接有轉桿(26)，轉桿(26)外壁固定有摩擦套筒(13)，支撐桿(8)一側外壁固定有彈性伸縮桿(25)；

2.根據權利要求1所述的一種輸液袋輸液智能提醒設備，其特征在于，所述彈性伸縮桿(25)的伸縮端外壁支撐有掛孔(23)，掛孔(23)底部外壁設置有輸液袋(15)，輸液袋(15)底部外壁設置有輸液口(20)。

3.根據權利要求1所述的一種輸液袋輸液智能提醒設備，其特征在于，所述限位機構包括檔桿(16)、第二定位孔(17)、碰撞開關(19)和連接塊(18)，多個第二定位孔(17)設置于l形板(10)的一側外壁上，檔桿(16)插接于第二定位孔(17)的內壁上，連接塊(18)固定于檔桿(16)的一側外壁上，碰撞開關(19)固定于支撐桿(8)的頂部外壁上。

4.根據權利要求1所述的一種輸液袋輸液智能提醒設備，其特征在于，所述支架(1)一側外壁固定有蜂鳴器(9)、指示燈(3)和控制面板(2)，碰撞開關(19)、蜂鳴器(9)和指示燈(3)分別與控制面板(2)電性連接。

5.根據權利要求1所述的一種輸液袋輸液智能提醒設備，其特征在于，所述噴氣機構包括導氣管(11)、可調節氣閥(12)、導氣口(22)和進氣口(36)。

6.根據權利要求1所述的一種輸液袋輸液智能提醒設備，其特征在于，所述滑塊(29)頂部外壁固定有壓力傳感器(30)，壓力傳感器(30)與控制面板(2)電性連接。

7.根據權利要求1所述的一種輸液袋輸液智能提醒設備，其特征在于，所述安裝塊(27)一側外壁固定有彈性擋塊(32)，安裝塊(27)一側外壁固定有彈簧(28)，彈簧(28)一側外壁固定有擋片(31)，擋片(31)固定于滑塊(29)的一側外壁上。

8.根據權利要求3所述的一種輸液袋輸液智能提醒設備，其特征在于，所述支撐桿(8)一側外壁開有多個第一定位孔(6)，支撐桿(8)一側外壁固定有把手(7)，支架(1)一側外壁開有多個插孔(5)。

9.根據權利要求2所述的一種輸液袋輸液智能提醒設備，其特征在于，所述輸液袋(15)底部外壁設置有輸液口(20)，輸液口(20)外壁套接有彈性夾頭(33)，彈性夾頭(33)外壁固定有拉桿(21)，拉桿(21)兩端分別固定有移動塊(35)，移動塊(35)滑動連接于遮擋框(14)的內壁上，移動塊(35)底部外壁固定有配重塊(34)。

技術總結
本發明公開了一種輸液袋輸液智能提醒設備，涉及醫療器械技術領域；為了解決無法在輸液袋中液體還殘留少許時提醒周圍人員，給與醫護人員和看護人員相對充足的反應時間的問題；具體包括支架，所述支架一側外壁開有多個插槽，插槽內壁滑動連接有支撐桿，支撐桿一側外壁固定有一組遮擋框，遮擋框頂部外壁設置有噴氣機構，遮擋框一側外壁開有導向通槽；本發明醫護人員可根據輸液袋內部藥液的多少將檔桿插在L形板一側對應高度的第二定位孔中，從而對檔桿和碰撞開關接觸時輸液袋內部所剩藥液的量進行調節，讓醫護人員和看護人員能夠靈活調節輸液袋內壁藥液輸完之前的反應時間，提高提醒設備使用時的靈活性。

技術研發人員：王思文
受保護的技術使用者：哈爾濱市第六醫院
